【电子行业标准(SJ)】 彩色电视接收机用回扫变压器产品质量分等标准

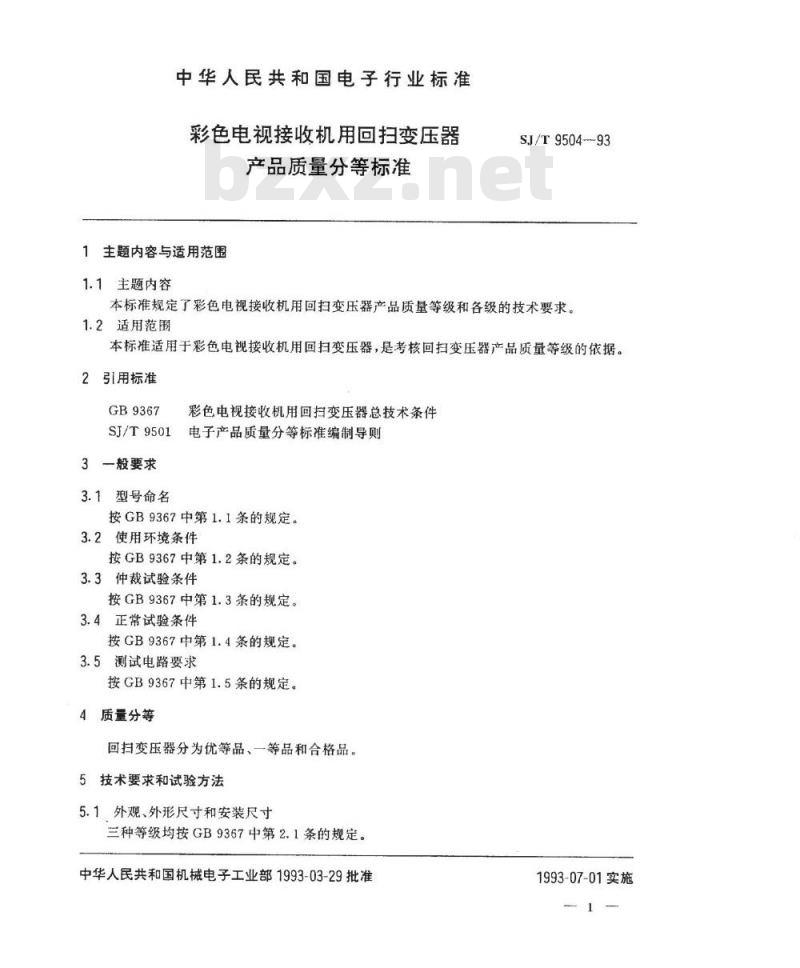

中华人民共和国电子行业标准
彩色电视接收机用回扫变压器
产品质量分等标准
主题内容与适用范围
1.1主题内容
SJ/T9504-93
本标准规定了彩色电视接收机用回扫变压器产品质量等级和各级的技术要求。1.2适用范围
本标准适用于彩色电视接收机用回扫变压器，是考核回扫变压器产品质量等级的依据。引用标准
GB9367
彩色电视接收机用回扫变压器总技术条件SJ/T9501电子产品质量分等标准编制导则3一般要求
3.1型号命名
按GB9367中第1.1条的规定。
3.2使用环境条件
按GB9367中第1.2条的规定。
3.3仲裁试验条件
按GB9367中第1.3条的规定。
3.4正常试验条件
按GB9367中第1.4条的规定。
3.5测试电路要求
按GB9367中第1.5条的规定。
质量分等
回扫变压器分为优等品、一等品和合格品。5技术要求和试验方法
5.1外观、外形尺寸和安装尺寸
三种等级均按GB9367中第2.1条的规定。中华人民共和国机械电子工业部1993-03-29批准1993-07-01实施

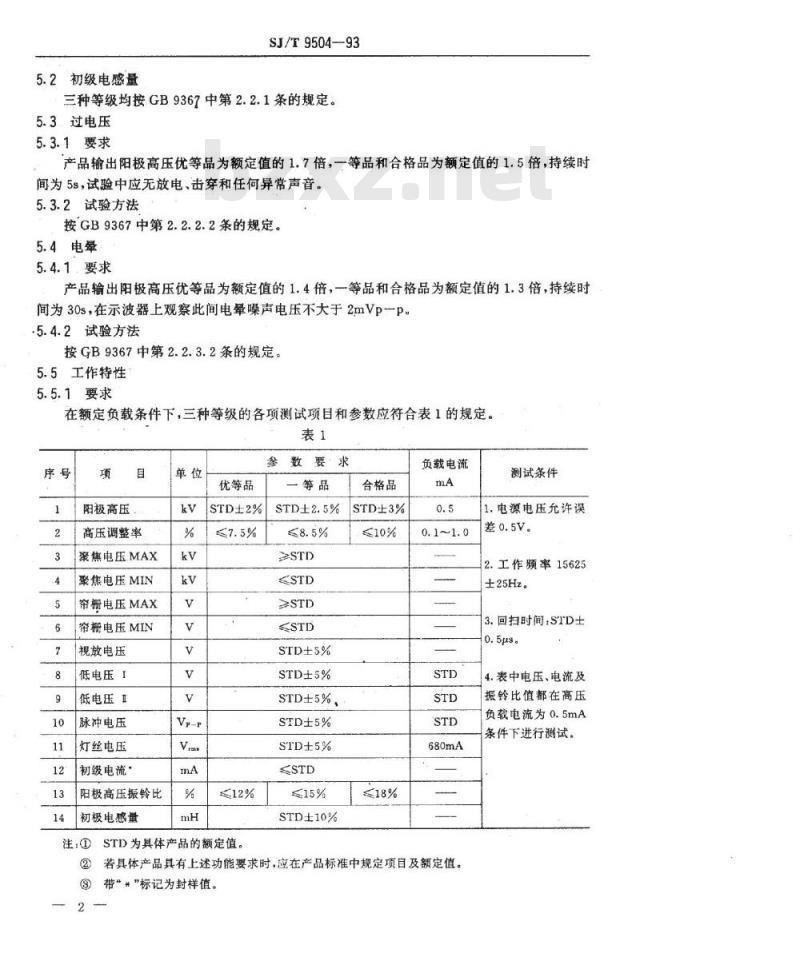

5.2初级电感量
SJ/T9504—93
三种等级均按GB9367中第2.2.1条的规定。5.3过电压
5.3.1要求
产品输出阳极高压优等品为额定值的1.7倍，一等品和合格品为额定值的1.5倍，持续时间为5s，试验中应无放电、击穿和任何异常声音。5.3.2试验方法
按GB9367中第2.2.2.2条的规定，5.4电晕
5.4.1要求
产品输出阳极高压优等品为额定值的1.4倍，一等品和合格品为额定值的1.3倍，持续时间为30s，在示波器上观察此间电晕噪声电压不大于2mVp一p。5.4.2试验方法
按GB9367中第2.2.3.2条的规定。5.5工作特性
5.5.1要求
在额定负载条件下，三种等级的各项测试项目和参数应符合表1的规定。表1
阳极高压
高压调整率
聚焦电压MAX
聚焦电压MIN
帘栅电压MAX
帘栅电压MIN
视放电压
低电压1
低电压I
脉冲电压
灯丝电压
初级电流”
阳极高压振铃比
初极电感量
优等品
STD±2%
注：①STD为具体产品的额定值。参
数要求
一等品
STD±2.5%
STD±5%
STD±5%
STD±5%、
STD±5%
STD±5%
≤STD
STD±10%
合格品
STD±3%
负载电流
若具体产品具有上述功能要求时，应在产品标准中规定项目及额定值。②
带“”标记为封样值。
测试条件
1.电源电压充许误
差0.5V。
2.工作频率15625
±25Hz
3.回扫时间：STD士
0.5μs。
4.表中电压、电流及
振铃比值都在高压
负载电流为0.5mA
条件下进行测试。

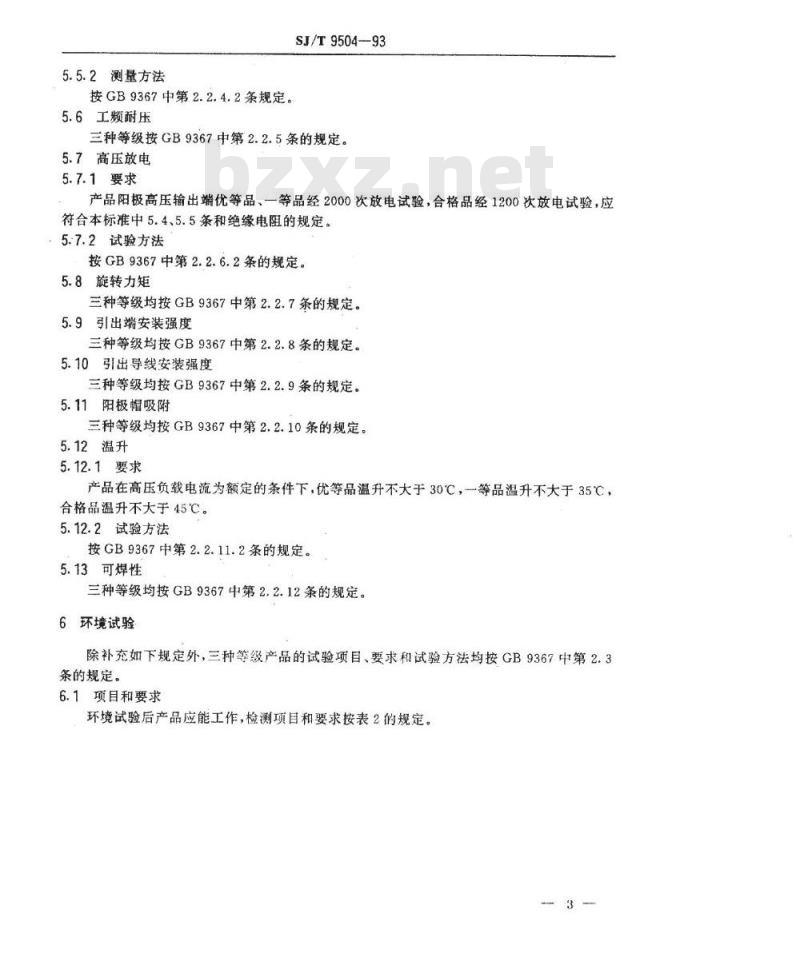

5.5.2测量方法
按GB9367中第2.2.4.2条规定。
5.6工频耐压
SJ/T9504-93
三种等级按GB9367中第2.2.5条的规定。5.7高压放电
5.7.1要求
产品阳极高压输出端优等品、一等品经2000次放电试验，合格品经1200次放电试验，应符合本标准中5.4、5.5条和绝缘电阻的规定。5.7.2试验方法
按GB9367中第2.2.6.2条的规定。5.8旋转力矩
三种等级均按GB9367中第2.2.7条的规定5.9引出端安装强度
三种等级均按GB9367中第2.2.8条的规定。5.10引出导线安装强度
三种等级均按GB9367中第2.2.9条的规定。5.11阳极帽吸附
三种等级均按GB9367中第2.2.10条的规定。5.12温升
5.12.1要求
产品在高压负载电流为额定的条件下，优等品温升不大于30℃，一等品温升不大于35℃，合格品温升不大于45℃。
5.12.2试验方法
按GB9367中第2.2.11.2条的规定。5.13可焊性
三种等级均按GB9367中第2.2.12条的规定。6环境试验
除补充如下规定外，三种等级产品的试验项目、要求和试验方法均按GB9367中第2.3条的规定。

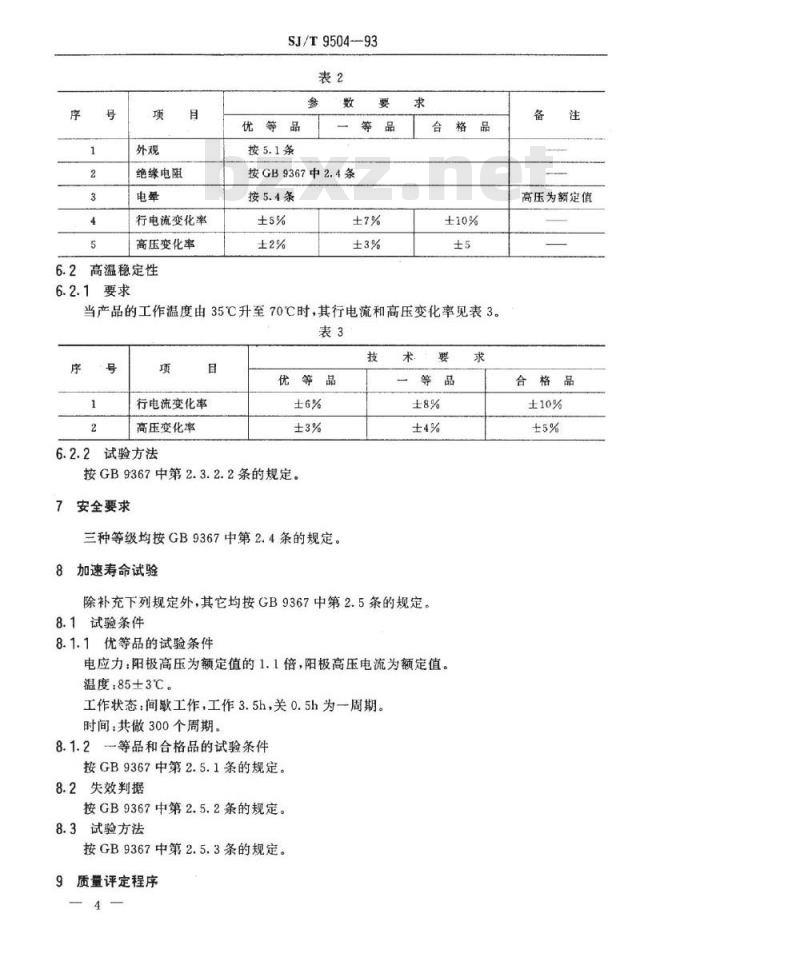

6.1项目和要求
环境试验后产品应能工作，检测项目和要求按表2的规定。3
绝缘电阻
行电流变化率
高压变化率
6.2高温稳定性
6.2.1要求
SJ/T9504—93
优等品
按5.1条
按GB9367中2.4条
按5.4条
当产品的工作温度由35℃升至70℃时，其行电流和高压变化率见表3。表3
行电流变化率
高压变化率
6.2.2试验方法
优等品
按GB9367中第2.3.2.2条的规定。安全要求
三种等级均按GB9367中第2.4条的规定。8加速寿命试验
术．要
除补充下列规定外，其它均按GB9367中第2.5条的规定。8.1试验条件
8.1.1优等品的试验条件
电应力：阳极高压为额定值的1.1倍，阳极高压电流为额定值。温度：85±3℃。
工作状态：间歇工作，工作3.5h，关0.5h为一周期。时间，共做300个周期。
8.1.2等品和合格品的试验条件
按GB9367中第2.5.1条的规定。
8.2失效判据
按GB9367中第2.5.2条的规定。
8.3试验方法
按GB9367中第2.5.3条的规定。
9质量评定程序
高压为额定值
合格品
SJ/T9504--93

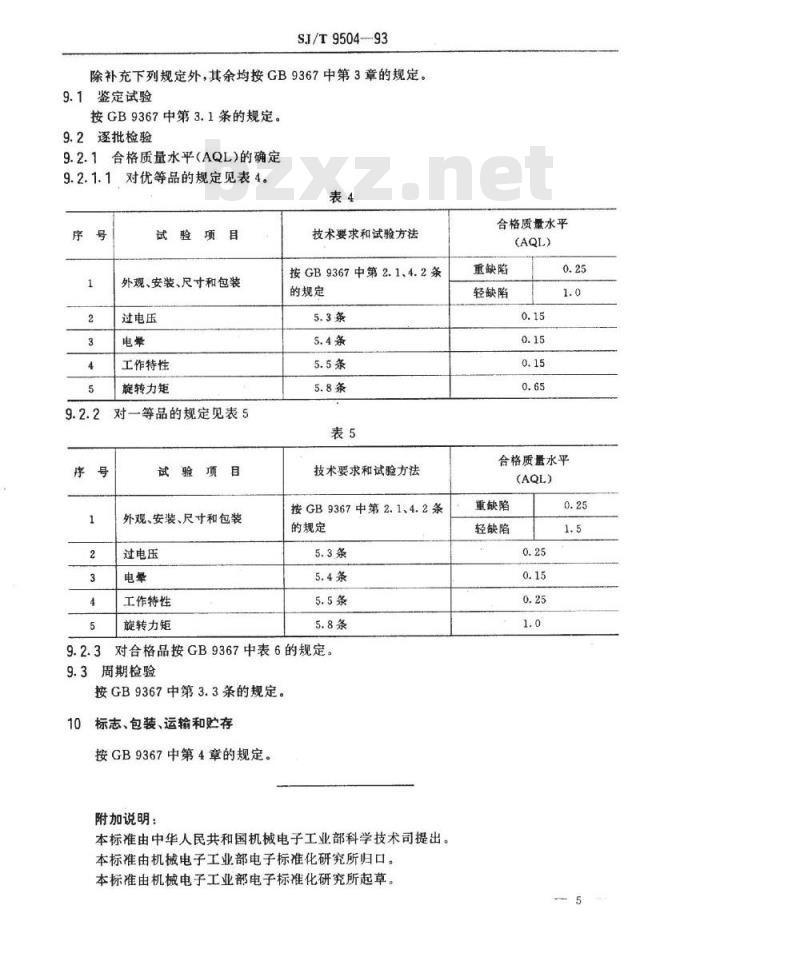

除补充下列规定外，其余均按GB9367中第3章的规定。9.1鉴定试验
按GB9367中第3.1条的规定。
9.2逐批检验
9.2.1合格质量水平(AQL)的确定9.2.1.1对优等品的规定见表4。表4
试验项目
外观、安装、尺寸和包装
过电压
工作特性
旋转力矩
对一等品的规定见表5
试验项目
外观、安装、尺寸和包装
过电压
工作特性
旋转力矩
技术要求和试验方法
按GB9367中第2.1、4.2条
的规定
技术要求和试验方法
按GB9367中第2.1、4.2条此内容来自标准下载网
的规定
对合格品按GB9367中表6的规定。9.2.3
9.3周期检验
按GB9367中第3.3条的规定。
10标志、包装、运输和贮存
按GB9367中第4章的规定。
附加说明：
本标准由中华人民共和国机械电子工业部科学技术司提出。本标准由机械电子工业部电子标准化研究所归口。本标准由机械电子工业部电子标准化研究所起草。合格质量水平
重缺陷
轻缺陷
合格质量水平
重缺陷
轻缺陷
