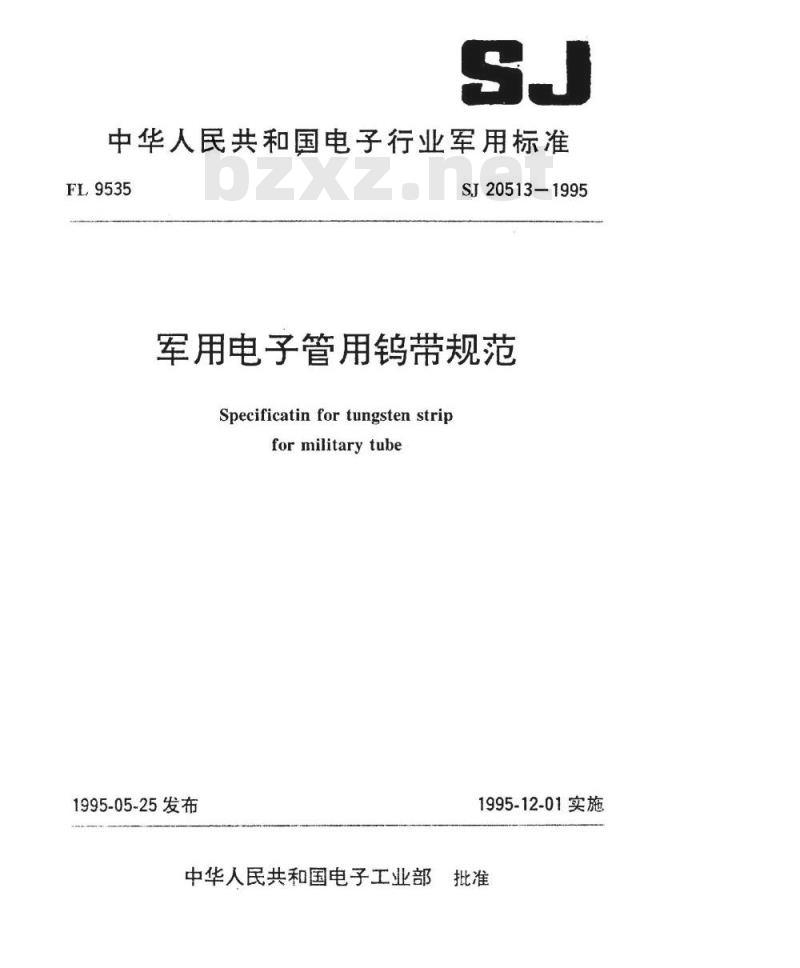

【电子行业标准(SJ)】 军用电子管用钨带规范

中华人民共和国电子行业军用标准FL9535
SJ20513-1995
军用电子管用钨带规范
Specificatinfor tungsten stripfor military tube
1995-05-25发布
1995-12-01实施
中华人民共和国电子工业部批准中华人民共和国电子行业军用标准军用电子管用钨带规范
Specification for tungsten stripfor military tube

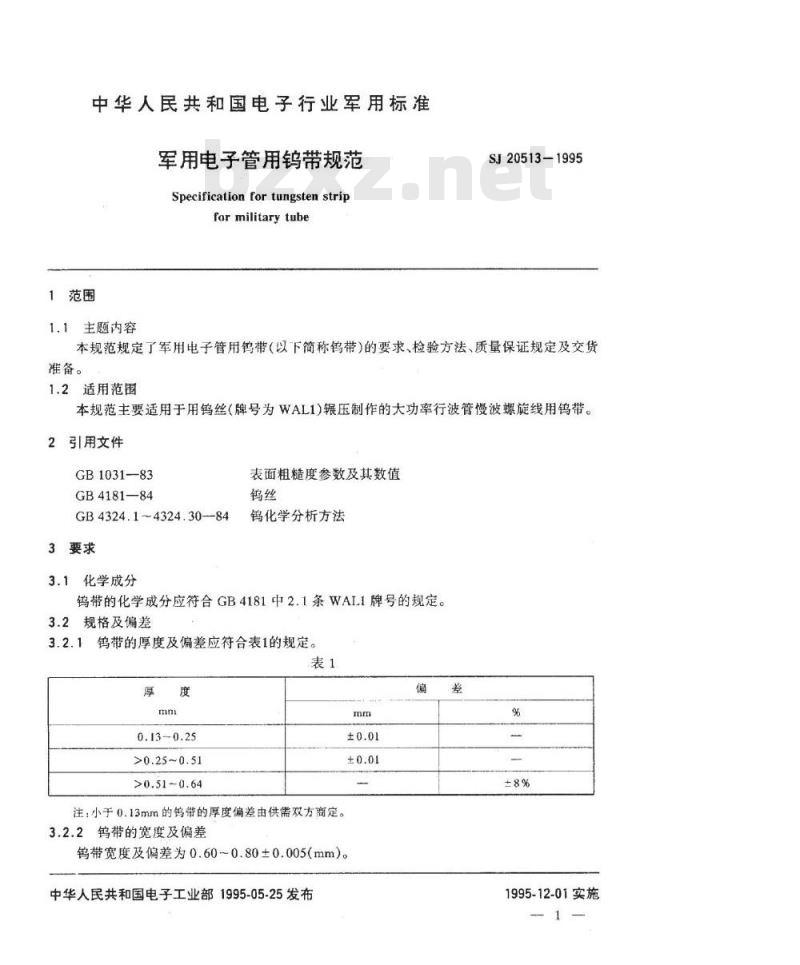

1.1主题内容
SJ20513-1995
本规范规定了军用电子管用钨带（以下简称钨带）的要求、检验方法、质量保证规定及交货准备。
1.2适用范围
本规范主要适用于用钨丝（牌号为WAL1）辗压制作的大功率行波管慢波螺旋线用钨带。2引用文件
GB1031—83
GB4181-84
GB4324.1~4324.30—84
3要求
化学成分
表面粗糙度参数及其数值
钨化学分析方法
钨带的化学成分应符合GB4181中2.1条WAL1牌号的规定。3.2规格及偏差
3.2.1钨带的厚度及偏差应符合表1的规定。表1
0.13-0.25
>0.25~0.51
>0.51~0.64
注：小于0.13mm的钨带的厚度偏差由供需双方商定。3.2.2钨带的宽度及偏差
钨带宽度及偏差为0.60~0.80±0.005（mm)。中华人民共和国电子工业部1995-05-25发布差
1995-12-01实施

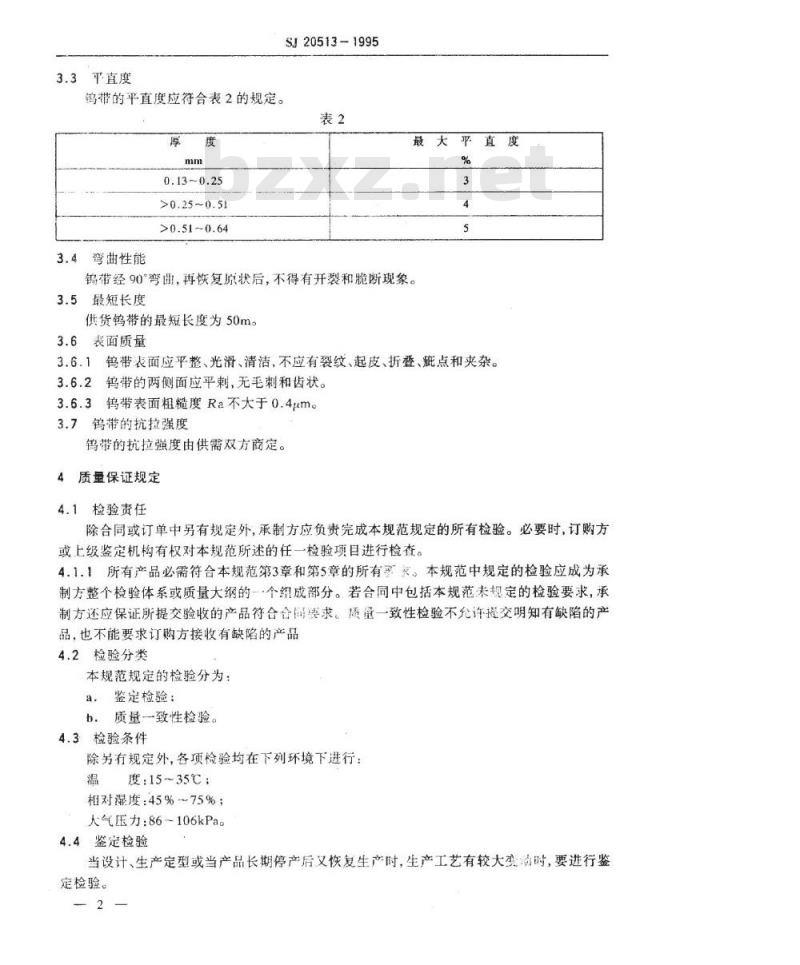

3.3平直度
钨带的平直度应符合表2的规定。厚www.bzxz.net
0.13~0.25
>0.25~0.51
>0.51--0.64
3.4弯曲性能
SJ20513-1995
最大平直度
钨带经90°弯曲，再恢复原状后，不得有开裂和脆断现象。3.5最短长度
供货钨带的最短长度为50m。
3.6表面质量
3.6.1钨带表面应平整、光滑、清洁，不应有裂纹、起皮、折登、症点和夹杂。3.6.2钨带的两侧面应平刺，无毛刺和齿状。3.6.3钨带表面粗糙度Ra不大于0.4um。3.7钨带的抗拉强度
钨带的抗拉强度由供需双方商定。4质量保证规定
4.1检验责任
除合同或订单中另有规定外，承制方应负责完成本规范规定的所有检验。必要时，订购方或上级鉴定机构有权对本规范所述的任一检验项目进行检查。4.1.1所有产品必需符合本规范第3章和第5章的所有家。本规范中规定的检验应成为承制方整个检验体系或质量大纲的一个组成部分。若合同中包括本规范未规定的检验要求，承制方还应保证所提交验收的产品符合合回要求。质量一致性检验不允许提交明知有缺陷的产品，也不能要求订购方接收有缺陷的产品4.2检验分类
本规范规定的检验分为：
鉴定检验：
质量-致性检验。
4.3检验条件
除另有规定外，各项检验均在下列环境下进行：温
度：15~35℃：
相对湿度：45%~75%；
人气压力：86~106kPa。
4.4鉴定检验
当设计、生产定型或当产品长期停产后又恢复生产时，生产工艺有较大变动时，要进行鉴定检验。
4.4.1检验项目

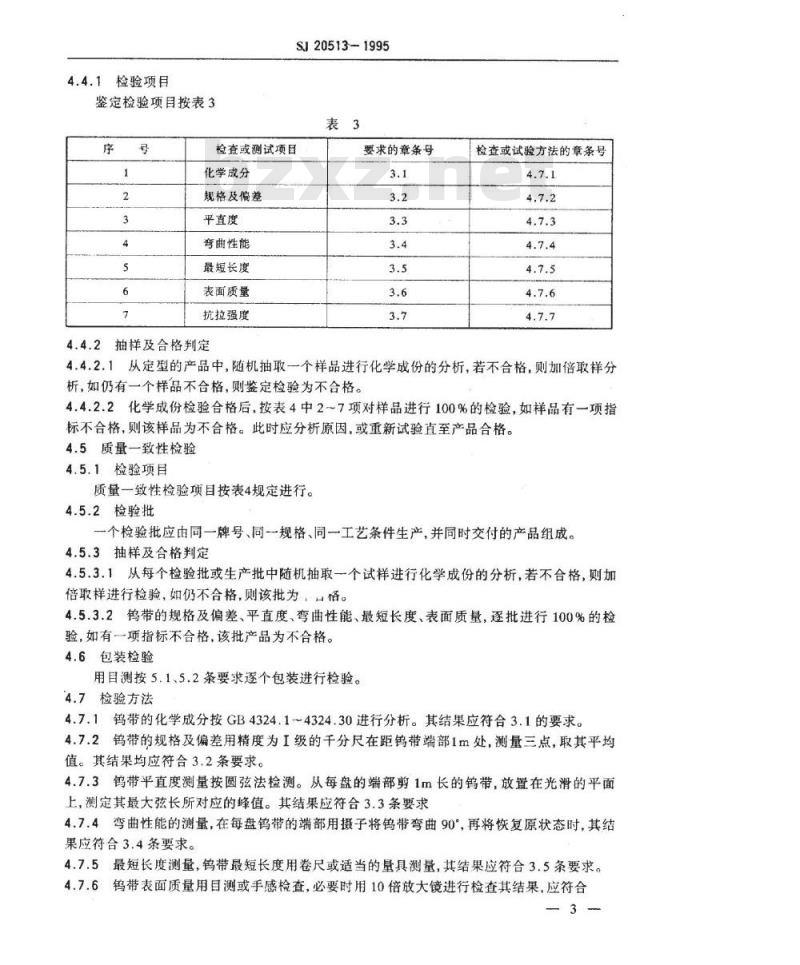

鉴定检验项目按表3
SJ20513-1995
检查或测试项目
化学成分
规格及偏差
平直度
弯曲性能
最短长度
表面质量
抗拉强度
4.4.2抽样及合格判定
要求的章条号
检查或试验方法的章条号
4.4.2.1从定型的产品中，随机抽取一个样品进行化学成份的分析，者不合格，则加倍取样分析，如仍有一个样品不合格，则鉴定检验为不合格。4.4.2.2化学成份检验合格后，按表4中2～7项对样品进行100%的检验，如样品有一项指标不合格，则该样品为不合格。此时应分析原因，或重新试验直至产品合格。4.5质量一致性检验
4.5.1检验项目
质量一致性检验项目按表4规定进行。4.5.2检验批
一个检验批应由同一牌号、同一规格、同一工艺条件生产，并同时交付的产品组成。4.5.3抽样及合格判定
4.5.3.1从每个检验批或生产批中随机抽取一个试样进行化学成份的分析，若不合格，则加倍取样进行检验，如仍不合格，则该批为，口格。4.5.3.2钨带的规格及偏差、平直度、弯曲性能、最短长度、表面质量，逐批进行100%的检验，如有一项指标不合格，该批产品为不合格。4.6包装检验
用目测按5.1、5.2条要求逐个包装进行检验。4.7检验方法
4.7.1钨带的化学成分按GB4324.1~4324.30进行分析。其结果应符合3.1的要求。4.7.2钨带的规格及偏差用精度为I级的千分尺在距钨带端部1m处，测量三点，取其平均值。其结果均应符合3.2条要求。4.7.3钨带平直度测量按圆弦法检测。从每盘的端部剪1m长的钨带，放置在光滑的平面上，测定其最大弦长所对应的峰值。其结果应符合3.3条要求4.7.4弯曲性能的测量，在每盘钨带的端部用摄子将带弯曲90°，再将恢复原状态时，其结果应符合3.4条要求。
4.7.5最短长度测量，钨带最短长度用卷尺或适当的量具测量，其结果应符合3.5条要求。4.7.6钨带表面质量用目测或手感检查，必要时用10倍放大镜进行检查其结果，应符合—3
SJ20513-1995
3.6.13.6.2条要求。钨带表面粗糙度按GB1031中光切法进行测量，其结果应符合3.6.3条要求。
4.7.7钨带抗拉强度的测量方法由供需双方商定，其结果应符合3.7条要求。5交货准备

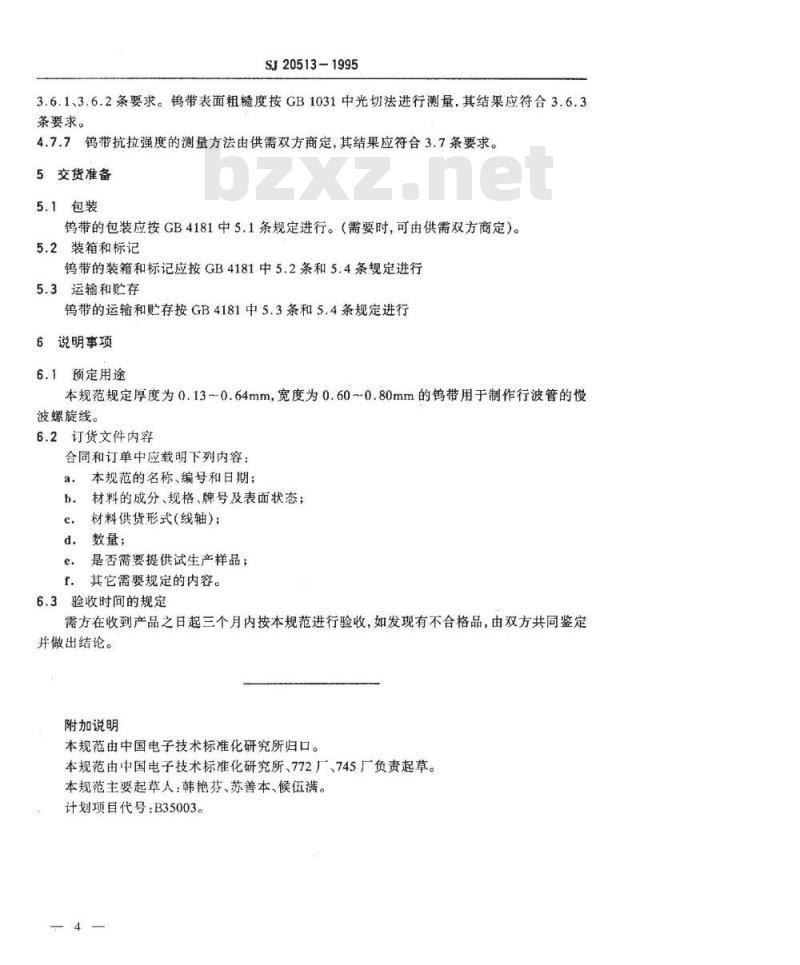

5.1包装
钨带的包装应按GB4181中5.1条规定进行。（需要时，可由供需双方商定）。5.2装箱和标记
钨带的装箱和标记应按GB4181中5.2条和5.4条规定进行5.3运输和贮存
钨带的运输和贮存按GB4181中5.3条和5.4条规定进行6说明事项
6.1预定用途
本规范规定厚度为0.13~-0.64mm，宽度为0.60~0.80mm的钨带用于制作行波管的慢波螺旋线。
6.2订货文件内容
合同和订单中应载明下列内容：a.
本规范的名称、编号和日期；
材料的成分、规格、牌号及表面状态；材料供货形式(线轴)；
数量：
是否需要提供试生产样品；
f.其它需要规定的内容。
6.3验收时间的规定
需方在收到产品之日起三个月内按本规范进行验收，如发现有不合格品，由双方共同鉴定并做出结论。
附加说明
本规范由中国电子技术标准化研究所归口。本规范由中国电子技术标准化研究所、772厂、745厂负责起草。本规范主要起草人：韩艳芬、苏善本、候伍满。计划项目代号：B35003。
