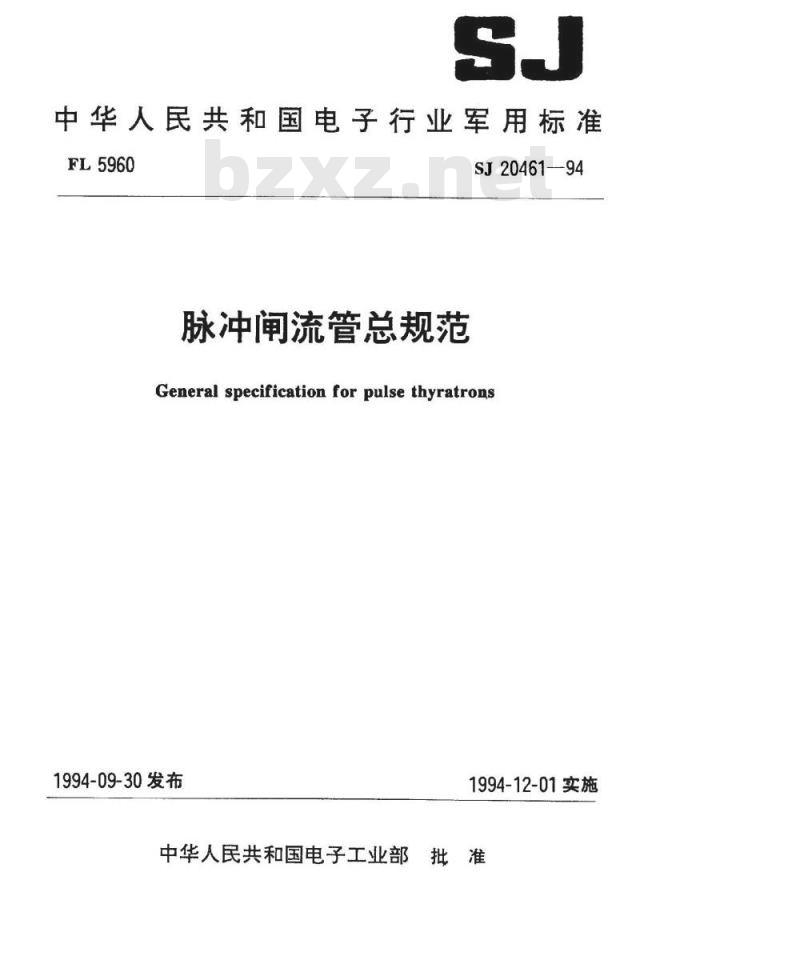

【电子行业标准(SJ)】 脉冲闸流管总规范

中华人民共和国电子行业军用标准FL5960
脉冲闸流管总规范
SJ20461-94
General specification for pulse thyratrons1994-09-30发布
1994-12-01实施

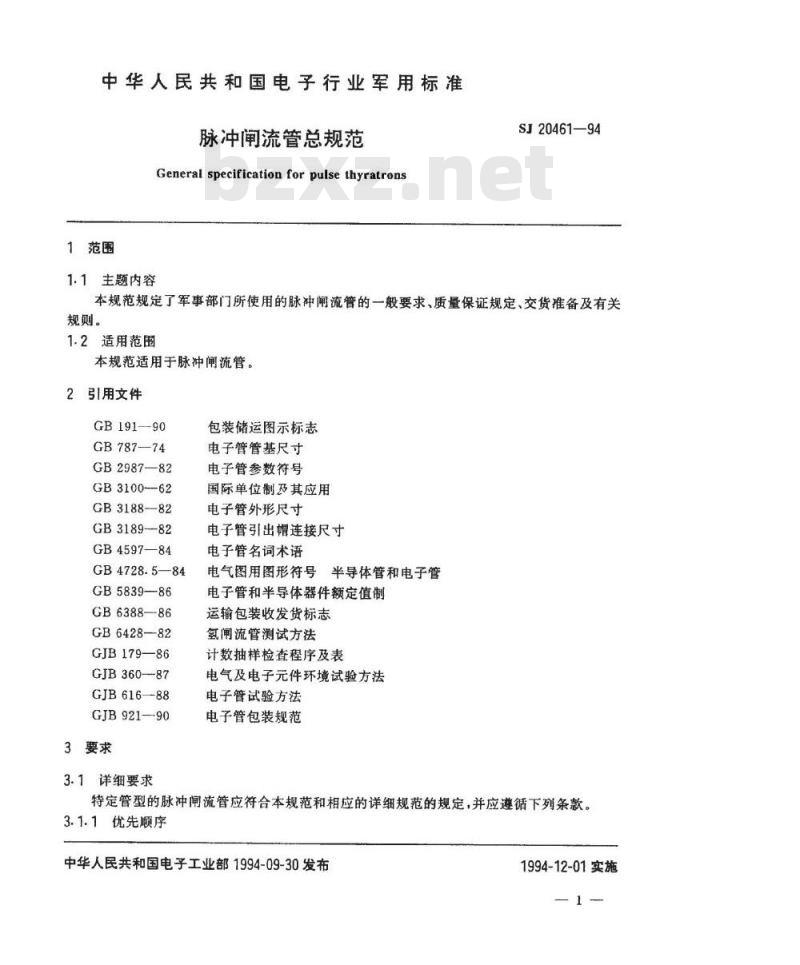

中华人民共和国电子工业部批准中华人民共和国电子行业军用标准脉冲闸流管总规范
General specificationforpulsethyratrons1范围
1.1主题内容
SJ20461—94
本规范规定了军事部门所使用的脉冲闸流管的一般要求、质量保证规定、交货准备及有关规则。
1.2适用范围
本规范适用于脉冲闸流管。
引用文件
GB191—90
GB787-74
GB2987—82
GB3100--62
GB3188—82
GB3189--82
GB4597—84
GB4728.5—84
GB5839—86
GB6388—86
GB6428-82
GJB179-—86
GJB360--87
GJB61688
GJB921—90
3要求
3.1详细要求
包装储运图示标志
电子管管基尺寸
电子管参数符号
国际单位制及其应用
电子管外形尺寸
电子管引出帽连接尺寸
电子管名词术语
电气图用图形符号半导体管和电子管电子管和半导体器件额定值制
运输包装收发货标志
氢闸流管测试方法
计数抽样检查程序及表
电气及电子元件环境试验方法
电子管试验方法
电子管包装规范
特定管型的脉冲闸流管应符合本规范和相应的详细规范的规定，并应遵循下列条款。3.1.1优先顺序
中华人民共和国电子工业部1994-09-30发布1994-12-01实施
SJ20461—94

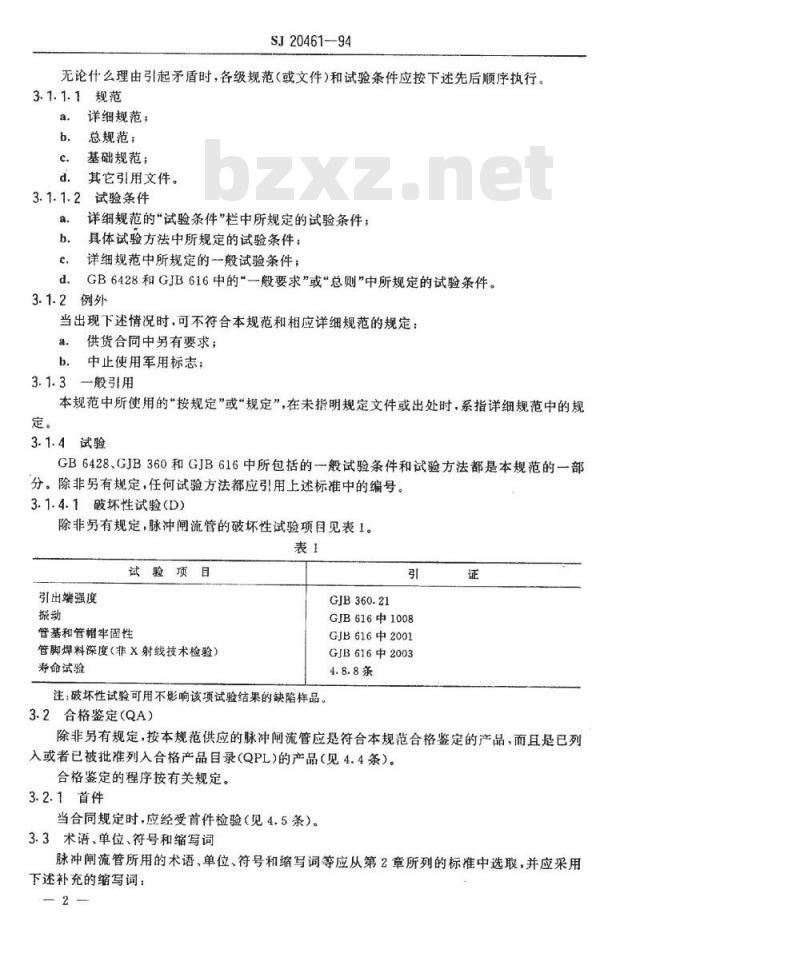

无论什么理由引起矛盾时，各级规范（或文件）和试验条件应按下述先后顺序执行。3.1.1.1规范
详细规范；
b.总规范；
基础规范；
其它引用文件。
3.1.1.2试验条件
详细规范的“试验条件”栏中所规定的试验条件；a.
具体试验方法中所规定的试验条件；c.
详细规范中所规定的一般试验条件；GB6428和GJB616中的“一般要求”或“总则”中所规定的试验条件。d.
3.1.2例外
当出现下述情况时，可不符合本规范和相应详细规范的规定：供货合同中另有要求；
中止使用军用标志；
3.1.3一般引用
本规范中所使用的“按规定”或“规定”，在未指明规定文件或出处时，系指详细规范中的规定。
3.1.4试验
GB6428、GJB360和GJB616中所包括的一般试验条件和试验方法都是本规范的一部分。除非另有规定，任何试验方法都应引用上述标准中的编号。3.1.4.1破坏性试验(D)
除非另有规定，脉冲闸流管的破坏性试验项目见表1。表1
试验项目
引出端强度
管基和管帽牢固性
管脚焊料深度（非X射线技术检验）寿命试验
注：破坏性试验可用不影响该项试验结果的缺陷样品3.2合格鉴定(QA)
GJB360.21
GJB616中1008
GJB616中2001
GJB616中2003
除非另有规定，按本规范供应的脉冲闸流管应是符合本规范合格鉴定的产品，而且是已列入或者已被批准列入合格产品目录（QPL)的产品（见4.4条）。合格鉴定的程序按有关规定。
3.2.1首件
当合同规定时，应经受首件检验（见4.5条）。3.3术语、单位、符号和缩写词
脉冲闸流管所用的术语、单位、符号和缩写词等应从第2章所列的标准中选取，并应采用下述补充的缩写词：

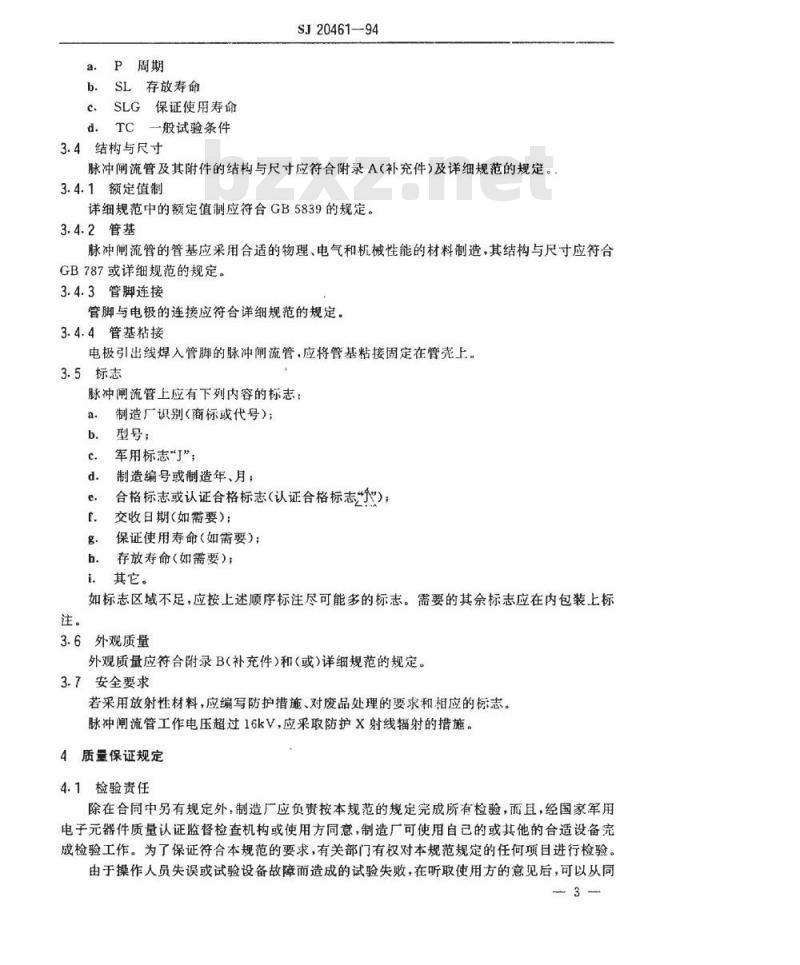

P周期
b.SL存放寿命
SLG保证使用寿命
d.TC一般试验条件
3.4结构与尺寸
SJ20461—94
脉冲闸流管及其附件的结构与尺寸应符合附录A（补充件）及详细规范的规定。3.4.1额定值制
详细规范中的额定值制应符合GB5839的规定。3.4.2管基
脉冲闸流管的管基应采用合适的物理、电气和机械性能的材料制造，其结构与尺寸应符合GB787或详细规范的规定。
3.4.3管脚连接
管脚与电极的连接应符合详细规范的规定。3.4.4管基粘接
电极引出线焊入管脚的脉冲闸流管，应将管基粘接固定在管壳上。3.5标志
脉冲闸流管上应有下列内容的标志：a.
制造厂识别（商标或代号）：
型号；
军用标志\J”；
制造编号或制造年、月；
合格标志或认证合格标志（认证合格标志\\）交收日期（如需要）；
保证使用寿命（如需要）：
存放寿命（如需要）；
其它。
如标志区域不足，应按上述顺序标注尽可能多的标志。需要的其余标志应在内包装上标注。
3.6外观质量
外观质量应符合附录B（补充件）和（或）详细规范的规定。3.7安全要求
若采用放射性材料，应编写防护措施、对废品处理的要求和相应的标志。脉冲闸流管工作电压超过16kV，应采取防护X射线辐射的措施。4质量保证规定
4.1检验责任
除在合同中另有规定外，制造厂应负责按本规范的规定完成所有检验，而且，经国家军用电子元器件质量认证监督检查机构或使用方同意，制造厂可使用自已的或其他的合适设备完成检验工作。为了保证符合本规范的要求，有关部门有权对本规范规定的任何项目进行检验。由于操作人员失误或试验设备故障而造成的试验失败，在听取使用方的意见后，可以从同3
SJ20461—94

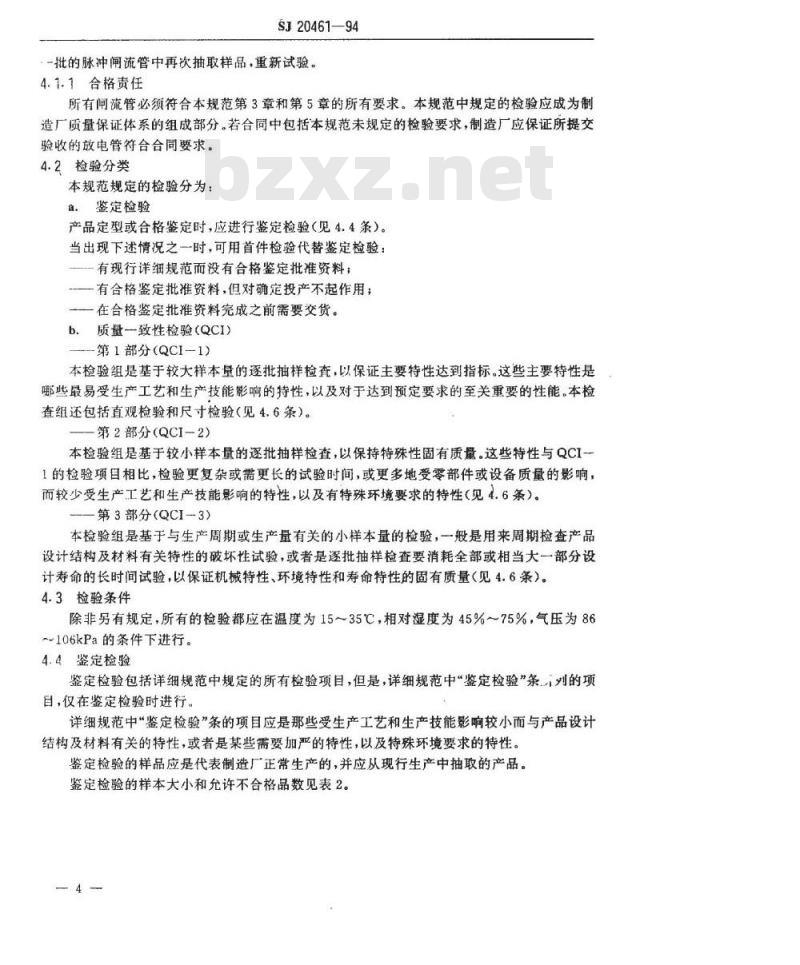

一批的脉冲闸流管中再次抽取样品，重新试验。4.1.1合格责任
所有闸流管必须符合本规范第3章和第5章的所有要求。本规范中规定的检验应成为制造厂质量保证体系的组成部分。若合同中包括本规范未规定的检验要求，制造厂应保证所提交验收的放电管符合合同要求。
4.2检验分类
本规范规定的检验分为：
a.鉴定检验
产品定型或合格鉴定时，应进行鉴定检验（见4.4条）。当出现下述情况之一时，可用首件检验代替鉴定检验：一一有现行详细规范而没有合格鉴定批准资料；一有合格鉴定批准资料，但对确定投产不起作用；一在合格鉴定批准资料完成之前需要交货。b.质量-致性检验（QCI)
—第1部分（QCI一1）
本检验组是基于较大样本量的逐批抽样检查，以保证主要特性达到指标，这些主要特性是哪些最易受生产工艺和生产技能影响的持性，以及对于达到预定要求的至关重要的性能。本检查组还包括直观检验和尺寸检验（见4.6条）。第2部分（QCI一2）
本检验组是基于较小样本量的逐批抽样检查，以保持特殊性固有质量。这些特性与QCI-1的检验项目相比，检验更复杂或需更长的试验时间，或更多地受零部件或设备质量的影响，而较少受生产工艺和生产技能影响的特性，以及有特殊环境要求的特性（见4.6条）。一第3部分（QCI一3）
本检验组是基于与生产周期或生产量有关的小样本量的检验，一般是用来周期检查产品设计结构及材料有关特性的破坏性试验，或者是逐批抽样检查要消耗全部或相当大一部分设计寿命的长时间试验，以保证机械特性、环境特性和寿命特性的固有质量（见4.6条）。4.3检验条件
除非另有规定，所有的检验都应在温度为15～35C，相对显度为45%～75%，气压为86-106kPa的条件下进行。
4.4鉴定检验
鉴定检验包括详细规范中规定的所有检验项目，但是，详细规范中“鉴定检验”条，列的项目，仅在鉴定检验时进行。
详细规范中“鉴定检验”条的项目应是那些受生产工艺和生产技能影响较小而与产品设计结构及材料有关的特性，或者是某些需要加严的特性，以及特殊环境要求的特性。鉴定检验的样品应是代表制造厂正常生产的，并应从现行生产中抽取的产品。鉴定检验的样本大小和允许不合格品数见表2。4
检验项目
直观检验
尺寸检验
不工作缺陷检验
电性能测试
机械试验
环境试验
寿命试验
包装试验
SJ20461—94
样本大小
允许不合格品数
GJB921中4.4
产品量小于8只时，鉴定检验的样本大小和允许不合格品数按表3的规定。表3
检验项目
直观检验
尺寸检验
不工作缺陷检验
电性能
机械试验
环境试验
寿命试验
包装试验
注：1)样本大小应不小于2只。
4.5首件检验
样本大小
在合同中应规定首件检验适用的详细规范和文件。允许不合格品数
首件检验应在制造厂的或其它合适的设备上进行，其样本大小和允许不合格品数应按表2或表3的规定。除非另有规定，试验样品应从按合同交货的产品中抽取。首件检验的样品应由使用方或国家监督检查机构认可。试验后的样品及试验报告副本应交使用方或国家监督检查机构保存。首件检验合格后，产品方可交货。4.6质量-致性检验
4.6.1结构相似性
当结构相似且具有共同特性的几种经产品定型或合格鉴定的管型（可分别制订详细规范，也可制订一份共用详细规范）同时或连续生产时，其共同特性的检验，批量可以综合，样品可以从其中一种管型或几种管型中抽样，其结果可以代替其它管型的检验。除非另有规定，可采纳的共同性能和有关的检验项目如下：a.管壳和引出端
一尺寸；
一引出端强度：
管基和管帽牢固性。
电极结构
一恒定湿热；
振动；
一冲击。
4.6.2检验批的构成
SJ20461—94
一个检验批可由一个生产批或几个生产批组成，这些生产批是在条件（材料、工艺、设备等）基本相同情况下制造出来的，且生产检验结果亦在同一详细规范规定的范围内。根据连续生产产品的累计数量，可按生产班次、工作日、周或月确定检验批，一般不超过两周（14个连续工作日）。特殊情况可以适当延长，但不超过3个月（寿命试验例外）。4.6.3检验项目
除非另有规定，特定管型的质量一致性检验的项目应从下列规定的项目中选取，其要求应符合详细规范的规定。
直观检验
除非另有规定，直观检验应按附录B(补充件）的规定。直观检验内容如下：管壳质量；
一管基、管脚和引出帽质量：
一补偿电阻质量：
管内缺陷；
标志质量；
一封接质量：
—一涂覆质量。
除非另有规定，尺寸检验应按附录A（补充件）的规定，详细规范应给出标注尺寸的外形图和尺寸检验表。管基尺寸和引出帽尺寸应符合GB787或详细规范的规定。主要尺寸：
一详细尺寸。
c.不工作缺陷
一短路；
一断路；
漏气。
d.电性能
—热丝电流；
阴极预热时间；
闸流管加热时间：
一闸流管工作稳定性（过热、额定和欠热）：一阳极脉冲电流特性：
平均阳极电流；
阳极正向峰值电压；
阳极反向峰值电压：
—峰值反向栅压；
有载栅偏压；
临界导通栅极电压：
一栅极起动时间；
栅极起动电流；
一临界导通阳极电压；
一脉冲管压降：
栅极一一阴极脉冲电压降；
一阳极负电压：
一阳极着火延迟时间：
一阳极着火延迟时间漂移：
时间跳动；
一恢复时间；
瞬时起动；
SJ20461—94
预点火极特性见附录C（补充件）。e.
机械试验
一管基和管帽的牢固性；
引出端强度：
管脚焊料深度；
管基材料的绝缘质量。
环境试验
一高温；
低温；
恒定湿热：
温度变化；
振动；
一冲击；
恒加速度；
一低气压；
强迫冷却。
各项环境试验后，应按详细规范的规定，检验下述有关项目：直观检验；
热丝电流：
一氢贮存器热丝电流；
一临界导通阳极电压；
一工作稳定性；
一时间跳动。
g.寿命试验
寿命试验应按详细规范中的规定，检验下述有关项目：一工作稳定性；
-临界导通阳极电压；
一阳极着火延迟时间；
时间跳动（如需要）；
脉冲管压降（如需要）。
SJ20461--94
4.6.4抽样方案
除非另有规定，抽样方案应符合GJB179中一次正常检查抽样方案和质量一致性检验各部分的规定见表4。
4.6.5检验分组和规范表
特定管型的质量-一致性检验的各组检验项目、符号、引证、试验条件以及检验要求应符合附录D(补充件)脉冲闸流管详细规范的编写规定。表4
或试验
直观检验
不工作缺陷
电性能
尺寸（如需要）
电性能
电性能
机械试验
环境试验
寿命试验
批量N（只）
或周期P(月）
N≤150
25抽样要求
见附录B
IL-I.AQL=1.0
IL=I1.AQL=0.4
单项AQL-1.0
综台AQL-1.0
单项AQL=0.65免费标准下载网bzxz
综合AQL=1.0
IL=S-3.AQL=6.5
IL=S-3
单项AQL=6.5
n=3,c=0
ng=3,c-1
n=1,c=0
n;—2,c=0
n,-2,c-1
n=4,c—1
转移规则
见GJB179
如果检验不合格，此检验应作为QCI-2的一部分，其IL为S-3，
单项AQL为6.5.在连续三批合格
后，再恢复12个月一次的二次正常检查抽祥方案。
如果前一批的第一样本中的不合格品数为苓，允许c,=1。但前一批必须是在最近6个月内制造的。
如果前一批的第一样本中的不合格品数为零，允许ci=2。但前一批必须是在最近6个月内制造的。
SJ20461—94
注，机械、环境和寿命试验可用不影响其试验结果的样品进行。4.7包装试验
包装试验项目和抽样方案及试验应按GJB921中第4章或详细规范的规定。4.8检验方法
4.8.1替代法
本规范所列各项的检验方法，允许详细规范给出与国家（行业）标准或国家（行业）军用标准相等效的替代法。凡详细规范中已指明引证规定的方法，就不能采用替代法。4.8.2直观检验
本规范中4.6.3.a条所列的直观检验应在非工作状态和正常照明条件下进行，必要时可借助于专用量具和（或）工具。4.8.3尺寸检验
本规范中4.6.3.b条所列的尺寸检验应在非工作状态下借助于量具和（或）专用工具进行。
4.8.4不工作缺陷检验
本规范中4.6.3.c条所列的不工作缺陷检验方法可采用4.8.5条中相应的方法进行。4.8.5电性能测试
本规范中4.6.3.d条所列的电性能测试方法应按GB6428和本规范中附录C（补充件）相应的测试方法进行。
4.8.6机械试验
本规范中4.6.3.e条所列的机械试验方法应按GJB360和GJB616中相应的试验方法进行.
4.8.7环境试验
本规范中4.6.3.f条所列的环境试验方法应按GJB360和GJB616中相应的试验方法进行。
4.8.8寿命试验
本规范中4.6.3.g条所列的寿命试验方法按详细规范的规定。寿命试验的样品试验前应经复测QCI一1项目合格。4.8.9包装试验
除非另有规定，本规范中4.7条所列的包装试验应按GJB9231中4.6条的规定方法进行。4.9其它有关要求
4.9.1QCI一2试验是提前放行规则在QCI--2检验实行了放宽检查时，而且检验的时间超过3周（包括3周），可以采取以下的QCI-2检验提前放行规则：
aQXI一2检验完成之前，可以提前放行交货。b。QCI一2检验的样品可以在该批生产期间的每周内随机抽取，也可以在任何一周内随机抽取。
c.抽样后应在一周内开始检验。4.9.2交运后寿命试验失败
交运后出现寿命试验失败时，制造厂应及时将寿命试验不合格的情况和所采取的措施通知国家监督检查机构和（或）使用方。—9-
4.9.3保证使用寿命
SJ20461--94
详细规范或合同中规定了保证使用寿命（见6.1条）时，脉冲闸流管可不经受寿命试验。并应按3.5条的要求给予标志。
4.9.4存放寿命
当详细规范规定了存放寿命时，应按3.5条的要求给予标志。4.9.5延期交货
产品经检验合格后，在制造厂存放超过12个月时，应按详细规范中QCI一1检验项目或其它规定项目重新提交检验，并按3.5条的要求标注重新交收的日期。4.9.6不规则生产
当中断生产或不规则生产时（特征是间隔3个月或更长时间），制造厂应根据情况采用正常检查或加严检查。如果满足下述全部条件，在第一批之后，监督检查机构可批准对QCI一2检验实行放宽检查。
间隔时间少于6个月；
在生产中断之前，产品处于放宽检查状态；维持了放宽检查的条件。
4.9.7小数量的抽样方案
当12个月的产量小于或等于25只时，其抽样方案可按本规范中4.4条的表3或合同的规定。
4.9.8拒收批的处理
如果某一检验批被拒收，允许制造厂返修或剔除不合格品后再次提交一次.再次提交批应采用加严检查，并与新的提交批分开记录，以便能够清楚地识别出再次提交批。4.9.9样品的处理
a。经非破坏性试验的样品，在该批合格和其性能符合检验要求时，可按合同交货。b.经破坏性试验的样品不允许交货。5交货准备
5.1包装
5.1.1包装要求
除非另有规定，包装类别和防护等极等要求应从GJB921第3章中选取，并在详细规范中规定。
5.1.2装箱内容
除非另有规定，包装箱内应附有合格证、装箱单、使用说明书和管外附件等。5.1.3包装标志
除非另有规定，包装箱上应有符合GB191和GB6388中规定的标志。5.2运输
除非另有规定，装有脉冲闸流管的包装箱允许用任何运输工具运输。在运输中应避免雨雪淋袭和机械撞击。5.3存
除非另有规定，脉冲闸流管应在温度为-35～40℃，相对湿度不大于80%，无腐蚀性气体且通风的条件下贮存。
SJ20461—94
贮存期间及其维护规范按详细规范的规定。说明事项
6.1预定用途
详细规范应给出特定管型的主要用途6.2订货文件内容
合同中应包括下述内容
型号及名称；
详细规范编号；
数量；
保证使用寿命（如需要）：
特殊的交货要求（如需要）：
其它。
6.3使用和注意事项
6.3.1使用
整机在脉冲闸流管详细规范规定的工作条件下使用，其特性是可以保证的。6.3.2注意事项
如需要，详细规范应给出特定管型使用的注意事项。6.4管外附件
如需要，详细规范应推荐管外附件的采购型号和制造厂，或给出其特性5特性曲线
如需要，详细规范应给出特性曲线。11
