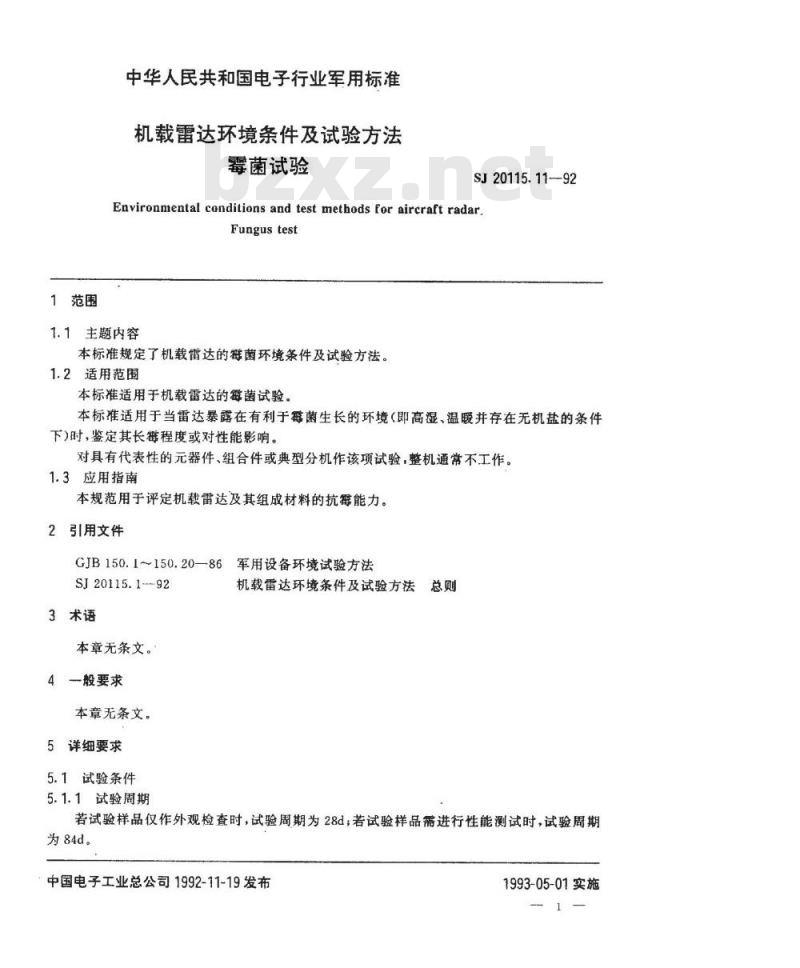

【电子行业标准(SJ)】 机载雷达环境条件及试验方法 霉菌试验

1范围
中华人民共和国电子行业军用标准机载雷达环境条件及试验方法
霉菌试验
SJ20115.11-92
Environmental conditions and test methods for aircraft radar,Fungus test
1.1主题内容
本标准规定了机载雷达的霉菌环境条件及试验方法。1.2适用范围
本标准适用于机载雷达的霉菌试验。本标准适用于当雷达暴露在有利于避菌生长的环境（即高湿、温暖并存在无机盐的条件下)时，鉴定其长霉程度或对性能影响。对具有代表性的元器件、组合件或典型分机作该项试验，整机通常不工作。1.3应用指南
本规范用于评定机载雷达及其组成材料的抗霉能力。2引用文件
GJB150.1~150.20—86
SJ20115.192
3术语
本章无条文。
4一般要求
本章无条文。
5详细要求
5.1试验条件
5.1.1试验周期
军用设备环境试验方法
机载雷达环境条件及试验方法
若试验样品仅作外观检查时，试验周期为28d，若试验样品需进行性能测试时，试验周期为84d。
中国电子工业总公司1992-11-19发布1993-05-01实施

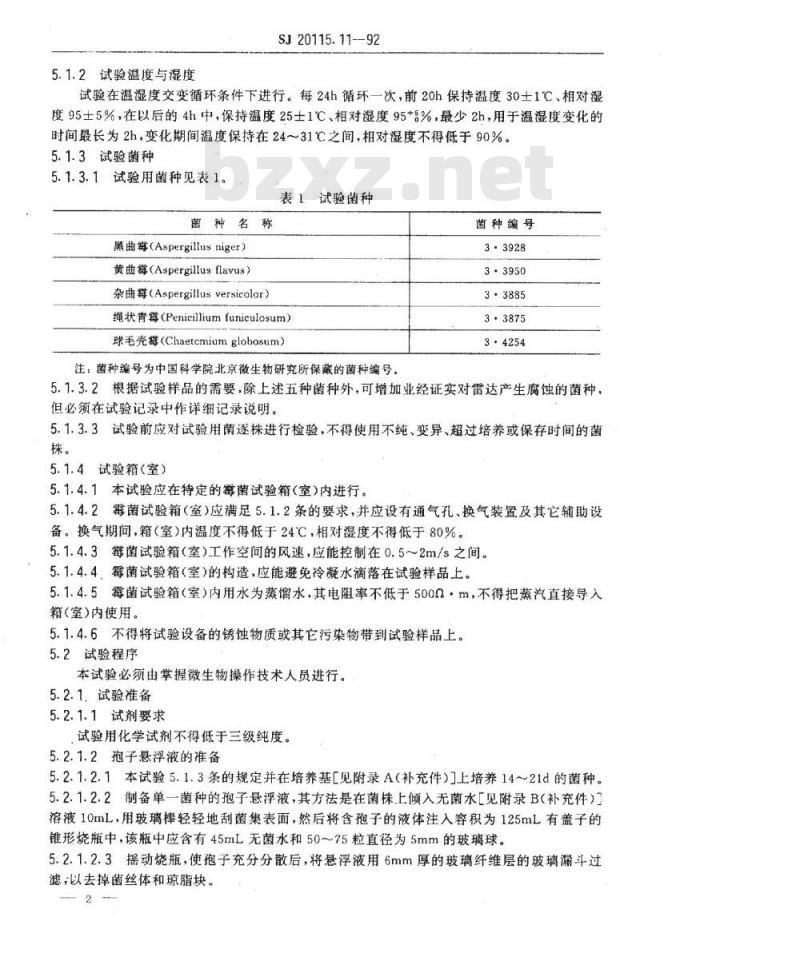

5.1.2试验温度与湿度
SJ20115.11-92
试验在温湿度交变循环条件下进行。每24h循环一次，前20h保持温度30士1℃、相对湿度95士5%，在以后的4h中，保持温度25士1℃、相对湿度95+%，最少2h，用于温湿度变化的时间最长为2h，变化期间温度保持在24～31℃之间，相对湿度不得低于90%。5.1.3试验菌种
5.1.3.1试验用菌种见表1。
表1试验菌种
茵种名称
黑曲霉（Aspergillusniger）
黄曲爵（Aspergillusflavus）
杂曲筹（Aspergillusversicolor）绳状青霉（Penicilliumfuniculosum）球毛壳莓（Chaetcmiumglobosum）注：菌种编号为中国科学院北京微生物研究所保藏的菌种编号菌种编号
3·3928
3·3950
3·3885
3·3875
3·4254
5.1.3.2根据试验样品的需要，除上述五种菌种外，可增加业经证实对雷达产生腐蚀的菌种，但必须在试验记录中作详细记录说明。5.1.3.3试验前应对试验用菌逐株进行检验，不得使用不纯、变异、超过培养或保存时间的菌株。
5.1.4试验箱（室）
5.1.4.1本试验应在特定的霉菌试验箱（室）内进行。5.1.4.2需菌试验箱（室）应满足5.1.2条的要求，并应设有通气孔、换气装置及其它辅助设备。换气期间，箱（室）内温度不得低于24℃，相对湿度不得低于80%。5.1.4.3藓菌试验箱（室）工作空间的风速，应能控制在0.5～2m/s之间。5.1.4.4、霉菌试验箱（室)的构造，应能避免冷凝水滴落在试验样品上。5.1.4.5霉菌试验箱（室）内用水为蒸增水，其电阻率不低于5000·m，不得把蒸汽直接导入箱（室）内使用。
5.1.4.6不得将试验设备的锈蚀物质或其它污染物带到试验样品上。5.2试验程序
本试验必须由掌握微生物操作技术人员进行。5.2.1试验准备
5.2.1.1试剂要求
试验用化学试剂不得低于三级纯度。5.2.1.2孢子悬浮液的准备
5.2.1.2.1本试验5.1.3条的规定并在培养基L见附录A（补充件)上培养14～21d的菌种。5.2.1.2.2制备单一菌种的孢子悬浮液，其方法是在菌株上倾入无菌水[见附录B（补充件）7溶液10mL，用玻璃棒轻轻地刮菌集表面，然后将含孢子的液体注入容积为125mL有盖子的锥形烧瓶中，该瓶中应含有45mL无菌水和50～75粒直径为5mm的玻璃球。5.2.1.2.3摇动烧瓶，使孢子充分分散后，将悬浮液用6mm厚的玻璃纤维层的玻璃漏斗过滤，以去掉菌丝体和琼脂块。
SJ20115.1192

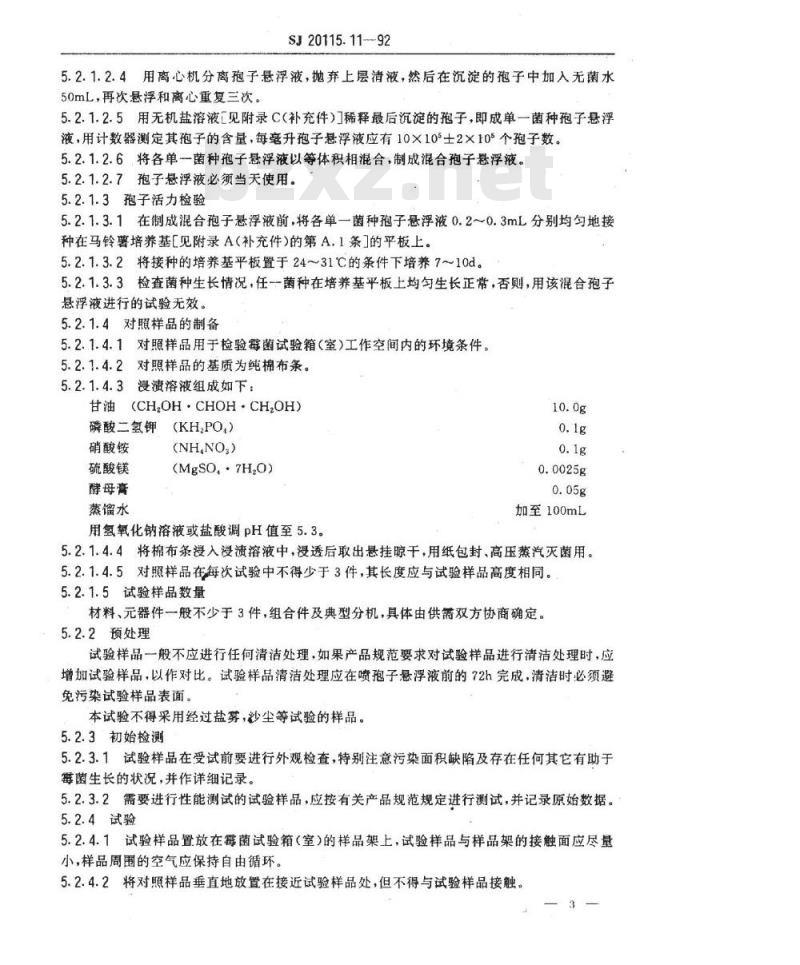

5.2.1.2.4用离心机分离孢子悬浮液，抛弃上层清液，然后在沉淀的孢子中加入无菌水50mL，再次悬浮和离心重复三次。5.2.1.2.5用无机盐溶液见附录C（补充件）稀释最后沉淀的孢子，即成单一菌种孢子悬浮液，用计数器测定其孢子的含量，每毫升孢子悬浮液应有10×105士2×105个孢子数。5.2.1.2.6将各单一菌种孢子悬浮液以等体积相混合，制成混合孢子悬浮液。5.2.1.2.7孢子悬浮液必须当天使用。5.2.1.3孢子活力检验
5.2.1.3.1在制成混合孢子悬浮液前，将各单一菌种孢子悬浮液0.2～0.3mL分别均匀地接种在马铃薯培养基[见附录A（补充件)的第A.1条]的平板上。5.2.1.3.2将接种的培养基平板置于2431℃的条件下培养7~10d。5.2.1.3.3检查菌种生长情况，任一菌种在培养基平板上均匀生长正常，否则，用该混合孢子悬浮液进行的试验无效。
5.2.1.4对照样品的制备
5.2.1.4.1对照样品用于检验霉菌试验箱（室）工作空间内的环境条件。5.2.1.4.2对照样品的基质为纯棉布条。5.2.1.4.3
浸溃溶液组成如下：
甘油（CH,OH·CHOH·CH,OH)
(KH,PO)
磷酸二氢钾
硝酸铵
硫酸镁
酵母膏
蒸馏水
（NHNO）
(MgSO,7H,0)
用氢氧化钠溶液或盐酸调pH值至5.3。10.0g
加至100mL
5.2.1.4.4将棉布条浸入浸渍溶液中，浸透后取出悬挂晾干，用纸包封、高压蒸汽灭菌用。5.2.1.4.5对照样品在每次试验中不得少于3件，其长度应与试验样品高度相同。5.2.1.5试验样品数量
材料、元器件一般不少于3件，组合件及典型分机，具体由供需双方协商确定。5.2.2预处理
试验样品一般不应进行任何清洁处理，如果产品规范要求对试验样品进行清洁处理时，应增加试验样品，以作对比。试验样品清洁处理应在喷孢子悬浮液前的72h完成，清洁时必须避免污染试验样品表面。
本试验不得采用经过盐，沙尘等试验的样品。5.2.3初始检测
5.2.3.1试验样品在受试前要进行外观检查，特别注意污染面积缺陷及存在任何其它有助于霉菌生长的状况，并作详细记录。5.2.3.2需要进行性能测试的试验样品，应按有关产品规范规定进行测试，并记录原始数据。5.2.4试验
5.2.4.1试验样品置放在霉菌试验箱（室）的样品架上，试验样品与样品架的接触面应尽量小，样品周围的空气应保持自由循环。5.2.4.2将对照样品垂直地放置在接近试验样品处，但不得与试验样品接触。SJ20115.11—92

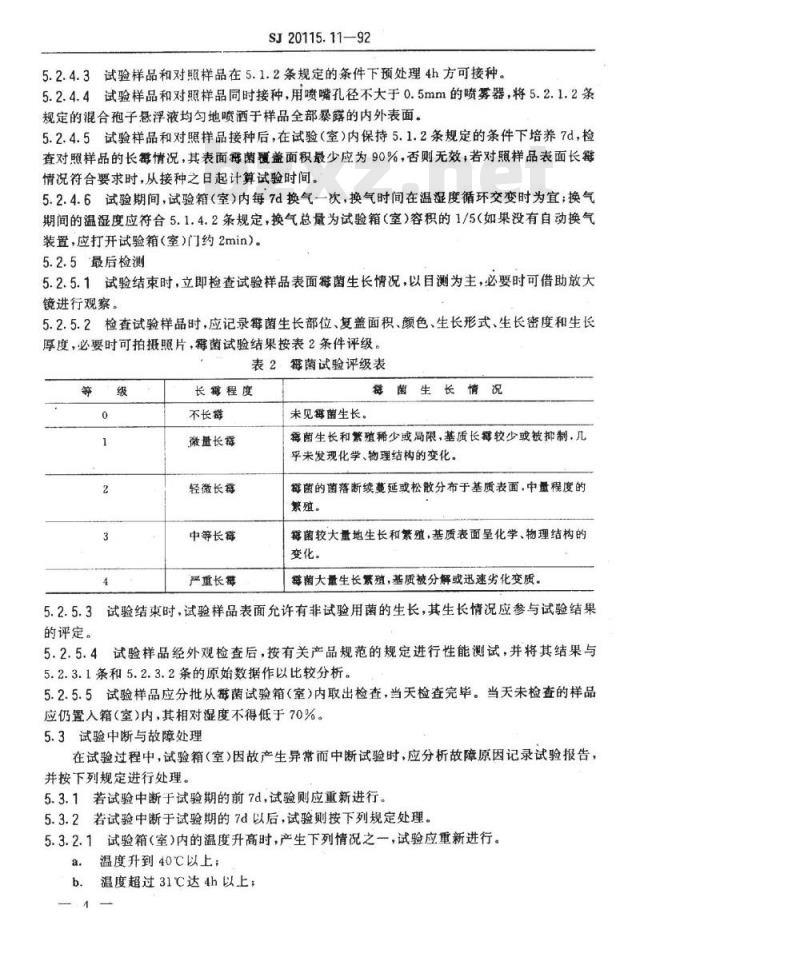

5.2.4.3试验样品和对照样品在5.1.2条规定的条件下预处理4h方可接种。5.2.4.4试验样品和对照样品同时接种，用喷嘴孔径不大于0.5mm的喷雾器，将5.2.1.2条规定的混合孢子悬浮液均匀地喷洒于样品全部暴露的内外表面。5.2.4.5试验样品和对照样品接种后，在试验（室）内保持5.1.2条规定的条件下培养7d，检查对照样品的长赛情况，其表面霉菌覆盖面积最少应为90%，否则无效，若对照样品表面长霉情况符合要求时，从接种之日起计算试验时间。5.2.4.6试验期间，试验箱（室）内每7d换气一次，换气时间在温湿度循环交变时为宜：换气期间的温湿度应符合5.1.4.2条规定，换气总量为试验箱（室）容积的1/5（如果没有自动换气装置，应打开试验箱（室）门约2min）。5.2.5最后检测
5.2.5.1试验结束时，立即检查试验样品表面霉菌生长情况，以目测为主，必要时可借助放大镜进行观察。
5.2.5.2检查试验样品时，应记录每菌生长部位、复盖面积、颜色、生长形式、生长密度和生长厚度，必要时可拍摄照片，霉菌试验结果按表2条件评级，表2·每菌试验评级表
长霉程度
不长群
微量长霖
轻微长霉
中等长霉
严重长群
未见每菌生长
菌生长情况
霉菌生长和繁殖稀少或局限，基质长较少或被抑制，几平未发现化学、物理结构的变化。舞菌的菌落断续蔓延或松散分布于基质表面，中量程度的繁殖。
霉菌较大量地生长和紫殖，基质表面呈化学、物理结构的变化。
霉菌大量生长紫殖，基质被分解或迅速劣化变质。5.2.5.3试验结束时，试验样品表面允许有非试验用菌的生长，其生长情况应参与试验结果的评定。
5.2.5.4试验样品经外观检查后，按有关产品规范的规定进行性能测试，并将其结果与5.2.3.1条和5.2.3.2条的原始数据作以比较分析。5.2.5.5试验样品应分批从每菌试验箱（室内取出检查，当天检查完毕。当天未检查的样品应仍置人箱（室）内，其相对湿度不得低于70%。5.3试验中断与故障处理
在试验过程中，试验箱（室）因故产生异常而中断试验时，应分析故障原因记录试验报告，并按下列规定进行处理。
5.3.1若试验中断于试验期的前7d，试验则应重新进行。5.3.2若试验中断于试验期的7d以后，试验则按下列规定处理。5.3.2.1试验箱（室)内的温度升高时，产生下列情况之一，试验应重新进行。温度升到40℃以上；
b.温度超过31C达4h以上；
SJ20115.11—92

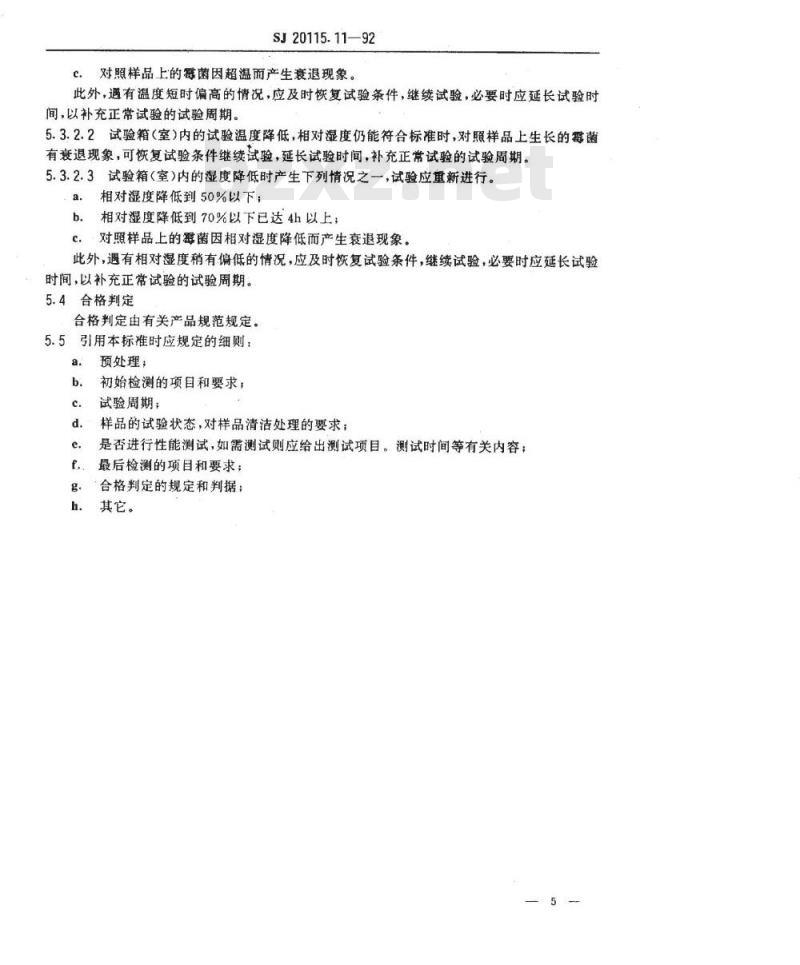

c.对照样品上的赛菌因超温而产生衰退现象。此外，遇有温度短时偏高的情况，应及时恢复试验条件，继续试验，必要时应延长试验时间，以补充正常试验的试验周期。5.3.2.2试验箱（室）内的试验温度降低，相对湿度仍能符合标准时，对照样品上生长的霉菌有衰退现象，可恢复试验条件继续试验，延长试验时间，补充正常试验的试验周期。5.3.2.3试验箱（室)内的湿度降低时产生下列情况之一，试验应重新进行。a.相对湿度降低到50%以下；
b.相对湿度降低到70%以下已达4h以上；c，对照样品上的霉菌因相对湿度降低而产生衰退现象。此外，遇有相对湿度稍有偏低的情况，应及时恢复试验条件，继续试验，必要时应延长试验时间，以补充正常试验的试验周期。5.4合格判定
合格判定由有关产品规范规定。5.5引用本标准时应规定的细则：a.
预处理：
初始检测的项目和要求；
试验周期；
样品的试验状态，对样品清洁处理的要求；是否进行性能测试，如需测试则应给出测试项目。测试时间等有关内容：最后检测的项目和要求；
合格判定的规定和判据；
其它。
A1马铃薯培养基：
马铃薯
葡萄糖
蒸馏水
SJ20115.11—92
附录A
培养霉菌菌种用的培养基
（补充件）
灭菌压力为0.11mPa（1.1kgf/cm*）历时2025min。A2滤纸一无机盐琼脂培养基
硝酸铵
磷酸二氢钾
硫酸镁
氯化钾
硫酸亚铁
蒸馏水bzxz.net
(NHNO,)
(MgSO, 7H,O)
(FeSO,:7H,0)
灭菌压力为0.11mPa（1.1kgf/cm）历时30min。200g
15~20g
1000mL
15~20g
1000ml
方法：培养基经灭菌制成斜面，将滤纸剪成与斜面大小相等的形状，并经同样灭菌，在无菌的情况下，用灼烧灭菌过的锻子换取滤纸条，平贴在培养基斜面上即成。A3
查氏培养基
硝酸钠
磷酸氢二钾
硫酸镁
氯化钾
硫酸亚铁
蒸馏水
(K,HPO,)
(MgSO,·7H,O)
(FeSO,·7H,O)
灭菌压力为0.1lmPa（1.1kgf/cm）历时30min。注：球毛壳菌用滤纸一无机盐琼脂培养基为好。3.0g
15~20g
1000mL
SJ20115.11-92
附录B
无菌水的制备
（补充件）
蒸馏水中加入0.25%吐温80（聚羟基已烯油酸山梨醇酐）或吐温60（聚羟基已烯硬脂酸山梨醇酐）经0.11mPa（1.1kgf/cm）压力灭菌30min，灭菌即成。附录C
无机盐溶液制备
（补充件）
磷酸二氢钾
磷酸氢二钾
硫酸镁
硝酸铵
氯化钠
硫酸亚铁
硫酸锌
硫酸锰
蒸馏水
(KH,PO,）
(K,HPO)
(MgSO,·7H,0)
(NHNO,)
(NaCI)
(FeSO,·7H,O)
(ZnSO,·7H,O）
(MnSO,7HO)
用盐酸或氢氧化钠溶液调整pH值在6.0～6.5之间。附加说明：
本标准由中国电子工业总公司科技质量局提出。本标准由中国电子技术标准化研究所归口。本标准由780厂、781厂、782厂起草。本标准主要起草人，肖彩娴。
计划项目代号：J43010。
1000mL
