【煤炭行业标准(MT)】 煤矿用带式输送机电控系统

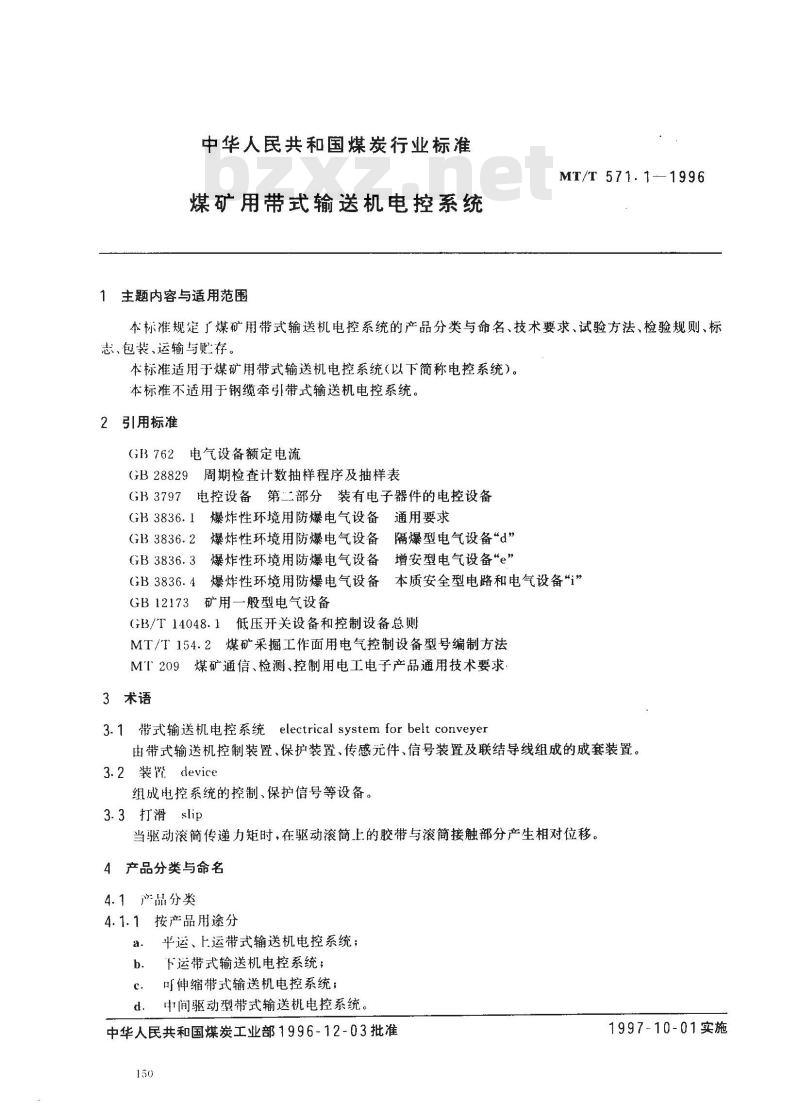

中华人民共和国煤炭行业标准
煤矿用带式输送机电控系统
1主题内容与适用范围
MT/T 571.1-1996
本标准规定了煤矿用带式输送机电控系统的产品分类与命名、技术要求、试验方法、检验规则、标志、包装、运输与购存。
本标准适用于煤矿用带式输送机电控系统（以下简称电控系统）。本标准不适用于钢缆牵引带式输送机电控系统，2引用标准
电气设备额定电流
GB28829周期检查计数抽样程序及抽样表GB3797电控设备第二部分装有电子器件的电控设备GB 3836.1
爆炸性环境用防爆电气设备通用要求GB3836.2爆炸性环境用防爆电气设备隔爆型电气设备\d”GB3836.3爆炸性环境用防爆电气设备增安型电气设备“e”GB3836.4爆炸性环境用防爆电气设备本质安全型电路和电气设备“i”GB12173矿用一般型电气设备
GB/T14048.1低压开关设备和控制设备总则MT/T154.2煤矿采掘工作面用电气控制设备型号编制方法MT209煤矿通信、检测、控制用电工电子产品通用技术要求3术语
3.1带式输送机电控系统electrical system forbeltconveyer由带式输送机控制装置、保护装置、传感元件、信号装置及联结导线组成的成套装置。3.2 装 device
组成电控系统的控制、保护信号等设备。3.3打滑slip
当驱动滚简传递力矩时，在驱动滚筒简上的胶带与滚筒接触部分产生相对位移。4产品分类与命名
4.1产品分类
4.1.1按产品用途分
a.平运、上运带式输送机电控系统；b．下运带式输送机电控系统；
可伸缩带式输送机电控系统：
中间驱动型带式输送机电控系统，d.
中华人民共和国煤炭工业部1996-12-03批准150
1997-10-01实施

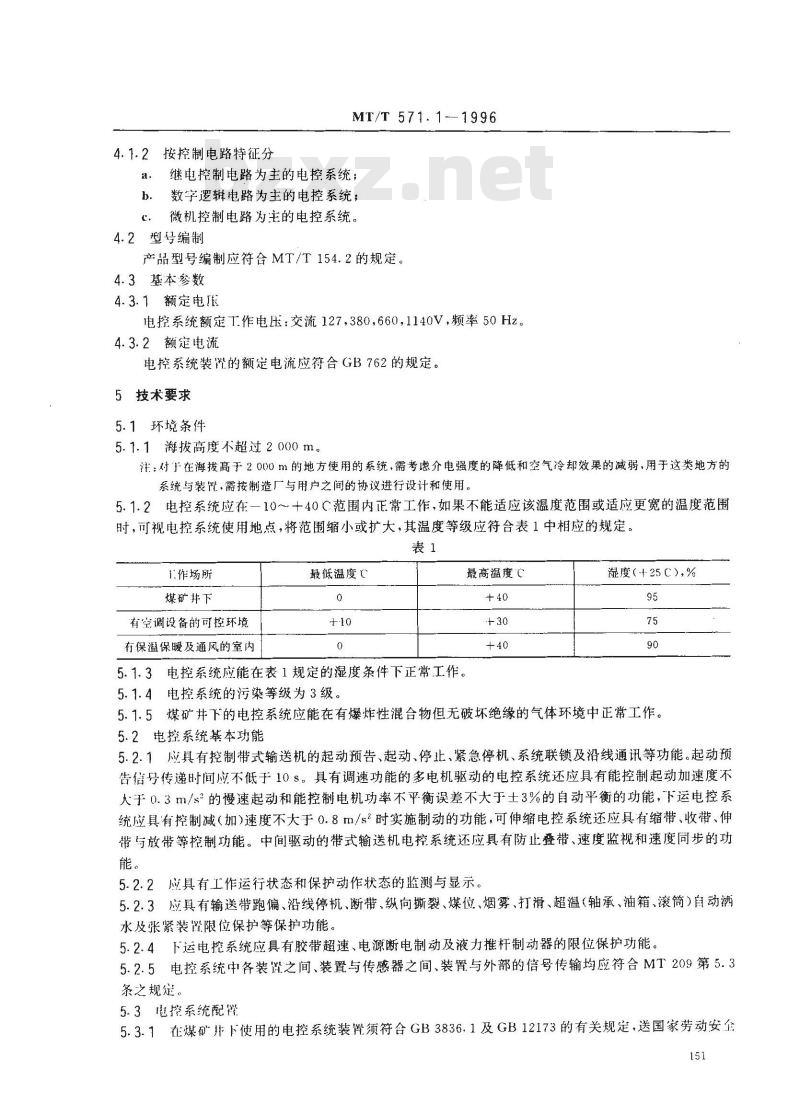

4.1.2按控制电路特征分
MT/T 571.1--1996
继电控制电路为主的电控系统；a.
b、数字逻辑电路为主的电控系统；，微机控制电路为主的电控系统。4.2型号编制
产品型号编制应符合MT/T154.2的规定。4.3基本参数
4.3.1额定电
电控系统额定T作电压：交流127，380，660，1140V，频率50Hz。4.3.2额定电流
电控系统装置的额定电流应符合GB762的规定。5技术要求
5.1环境条件
5.1.1海拨高度不超过2000m。
注：对于在海拔高于2000m的地方使用的系统，需考虑介电强度的降低和空气冷却效果的减弱，用于这类地方的系统与装·需按制造厂与用户之间的协议进行设计和使用。5.1.2电控系统应在一10～+40C范围内正常工作，如果不能适应该温度范围或适应更宽的温度范围时，可视电控系统使用地点，将范围缩小或扩大，其温度等级应符合表1中相应的规定。表1
作场所
煤矿井下
有空调设备的可控环境
有保温保暖及通风的室内
最低温度
5.1.3电控系统应能在表1规定的湿度条件下正常工作。5.1.4电控系统的污染等级为3级。最高温度C
湿度(+25C),%
5.1.5煤矿井下的电控系统应能在有爆炸性混合物但无破坏绝缘的气体环境中正常工作。5.2电控系统基本功能
5.2.1应具有控制带式输送机的起动预告、起动、停、紧急停机、系统联锁及沿线通讯等功能。起动预告信号传递时间应不低于10s。具有调速功能的多电机驱动的电控系统还应具有能控制起动加速度不大于0.3m/s的慢速起动和能控制电机功率不平衡误差不大于士3%的自动平衡的功能，下运电控系统应具有控制减（加）速度不大于0.8m/s2时实施制动的功能，可伸缩电控系统还应具有缩带、收带、伸带与放带等控制功能。中间驱动的带式输送机电控系统还应具有防止叠带、速度监视和速度同步的功能。
5.2.2应具有工作运行状态和保护动作状态的监测与显示。5.2.3应具有输送带跑偏、沿线停机、断带、纵向撕裂、煤位、烟雾、打滑、超温（轴承、油箱、滚筒）自动洒水及张紧装置限位保护等保护功能。5.2.4下运电控系统应具有胶带超速、电源断电制动及液力推杆制动器的限位保护功能。5.2.5电控系统中各装之间、装置与传感器之间、装置与外部的信号传输均应符合MT209第5.3条之规淀。
5.3电控系统配器
5.3.1在煤矿并下使用的电控系统装置须符合GB3836.1及GB12173的有关规定，送国家劳动安全151
MT/T 571.1-1996

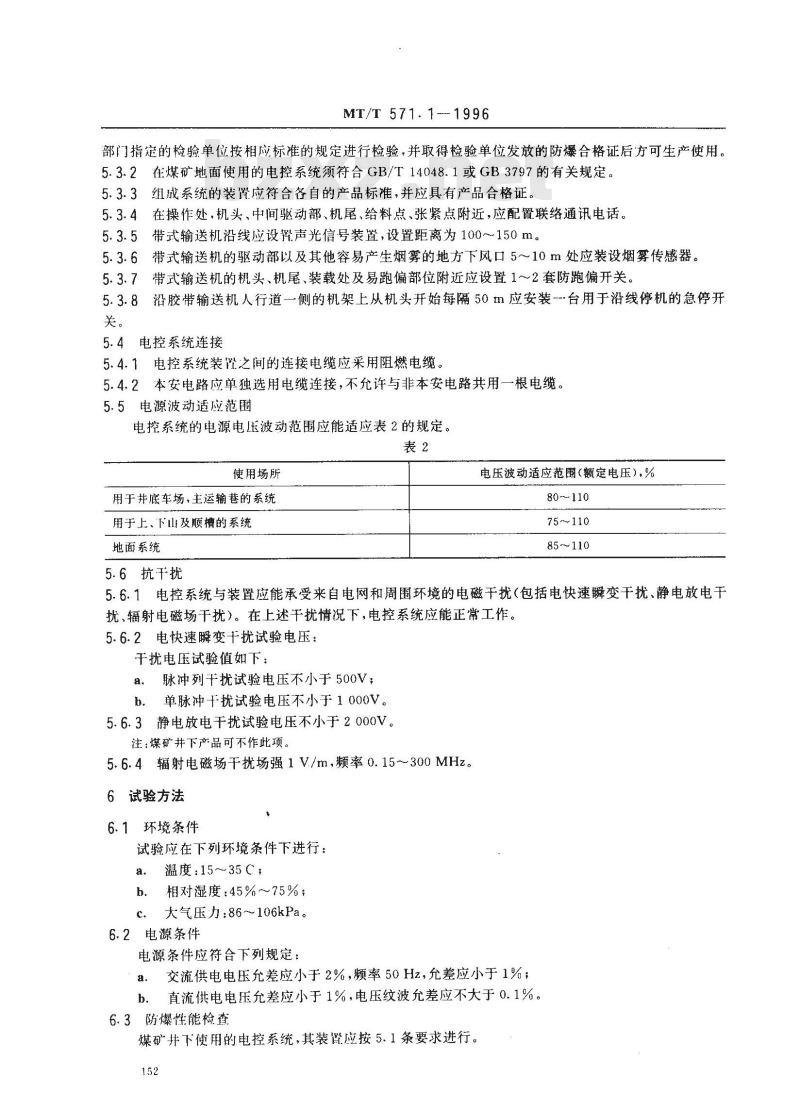

部门指定的检验单位按相应标准的规定进行检验，并取得检验单位发放的防爆合格证后方可生产使用。5.3.2在煤矿地面使用的电控系统须符合GB/T14048.1或GB3797的有关规定。5.3.3组戒系统的装置应符合各自的产品标准，并应具有产品合格证。5.3.4在操作处，机头、中间驱动部、机尾、给料点、张紧点附近，应配置联络通讯电话。5.3.5带式输送机沿线应设置声光信号装置，设置距离为100～150m。5.3.6带式输送机的驱动部以及其他容易产生烟雾的地方下风口5~10m处应装设烟雾传感器。5.3.7带式输送机的机头、机尾、装载处及易跑偏部位附近应设置1～2套防跑偏开关。5.3.8沿胶带输送机人行道一侧的机架上从机头开始每隔50m应安装--台用于沿线停机的急停开关。
5.4电控系统连接
5.4.1电控系统装置之间的连接电缆应采用阻燃电缆。5.4.2本安电路应单独选用电缆连接，不允许与非本安电路共用一根电缆。5.5电源波动适应范围
电控系统的电源电压波动范围应能适应表2的规定。表2
使用场所
用于井底车场，主运输巷的系统用于上、下山及顺槽的系统
地面系统
5.6抗干扰
电压波动适应范围（额定电压），%80~110
75～110
85~110
5.6.1电控系统与装置应能承受来自电网和周围环境的电磁干扰（包括电快速瞬变干扰、静电放电干扰、辐射电磁场干扰）。在上述干扰情况下，电控系统应能正常工作。5.6.2电快速瞬变干扰试验电压：干扰电压试验值如下：
脉冲列干扰试验电压不小于500V；a.
单脉冲+扰试验电压不小于1000V。b.
5.6.3静电放电干扰试验电压不小于2000V。注：煤矿井下产品可不作此项。5.6.4辐射电磁场干扰场强1V./m，频率0.15~～300MHz。6试验方法
6.1环境条件
试验应在下列环境条件下进行：a.
温度：15~35C；
相对湿度：45%~75%；
大气压力：86106kPa。
6.2电源条件
电源条件应符合下列规定：
a.交流供电电压允差应小于2%，频率50Hz，允差应小于1%；b．直流供电电压允差应小于1%，电压纹波允差应不大于0.1%。6.3防爆性能检查
煤矿井下使用的电控系统，其装置应按5.1条要求进行。152此内容来自标准下载网

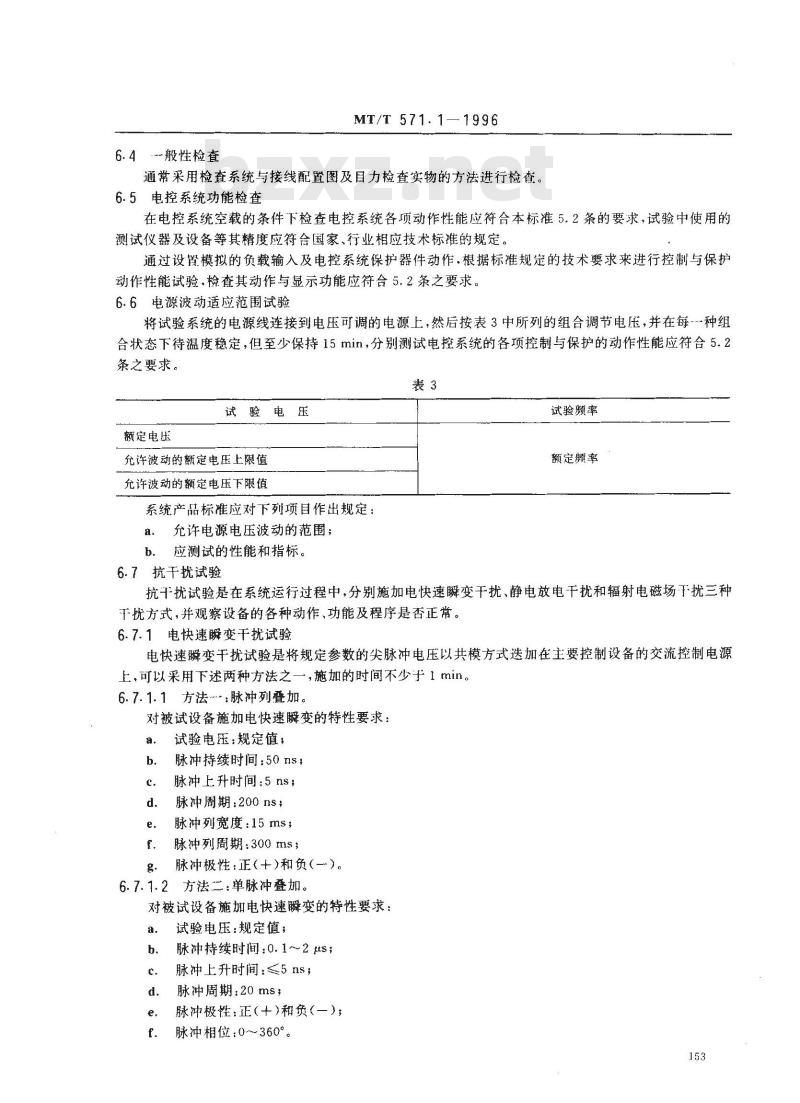

6.4--般性检查
MT/T 571.1—1996
通常采用检查系统与接线配置图及目力检查实物的方法进行检查。6.5电控系统功能检查
在电控系统空载的条件下检查电控系统各项动作性能应符合本标准5.2条的要求，试验中使用的测试仪器及设备等其精度应符合国家、行业相应技术标准的规定。通过设置模拟的负载输入及电控系统保护器件动作，根据标准规定的技术要求来进行控制与保护动作性能试验、检查其动作与显示功能应符台5.2条之要求。6.6电源波动适应范围试验
将试验系统的电源线连接到电压可调的电源上，然后按表3中所列的组合调节电压，并在每---种组合状态下待温度稳定，但至少保持15min，分别测试电控系统的各项控制与保护的动作性能应符合5.2条之要求。
试验电压
额定电压
允许波动的额定电压上限值
允许波动的额定电压下限值
系统产品标准应对下列项目作出规定：a.
允许电源电压波动的范围；
应测试的性能和指标。
6.7抗干扰试验
试验频率
额定频率
抗干扰试验是在系统运行过程中，分别施加电快速瞬变干扰、静电放电干扰和辐射电磁场于扰三种干扰方式，并观察设备的各种动作、功能及程序是否正常。6.7.1电快速瞬变干扰试验
电快速瞬变干扰试验是将规定参数的尖脉冲电压以共模方式送加在主要控制设备的交流控制电源上，可以采用下述两种方法之一，施加的时间不少于1min。6.7.1.1方法*：脉冲列叠加。
对被试设备施加电快速瞬变的特性要求：a.
试验电压：规定值：
脉冲持续时间：50ns；
脉冲上升时间：5ns；
脉冲周期:200 ns;
脉冲列宽度：15ms；
脉冲列周期：300mss
脉冲极性:正（+)和负（一）。
方法二：单脉冲叠加。
6. 7. 1. 2
对被试设备施加电快速瞬变的特性要求：a.
试验电压：规定值；
脉冲持续时间：0.1～2us；
脉冲上升时间：≤5 ns；
脉冲周期：20ms；
脉冲极性：正（十)和负（一）；脉冲相位：0~~360°。

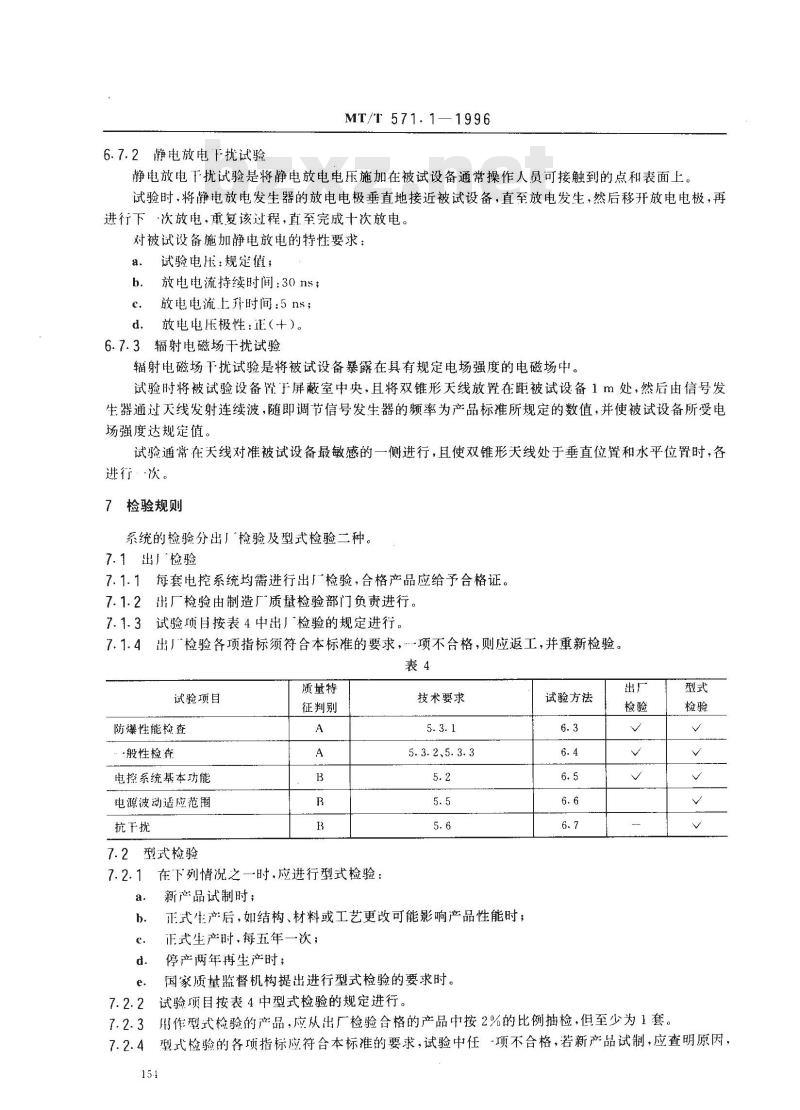

6.7.2静电放电+扰试验
MT/T 571.1—1996
静电放电下扰试验是将静电放电电压施加在被试设备通常操作人员可接触到的点和表面上。试验时.将静电放电发生器的放电电极垂直地接近被试设备，直至放电发生，然后移开放电电极，再进行下-次放电，重复该过程，直至完成十次放电。对被试设备施加静电放电的特性要求：a.
试验电压：规定值；
放电电流持续时间：30ns；
放电电流上升时间：5ns；
放电电压极性：正（+）。
6.7.3辐射电磁场干扰试验
辐射电磁场干扰试验是将被试设备暴露在具有规定电场强度的电磁场中。试验时将被试验设备置于屏蔽室中央，且将双锥形天线放置在距被试设备1m处，然后由信号发生器通过天线发射连续波，随即调节信号发生器的频率为产品标准所规定的数值，并使被试设备所受电场强度达规定值。
试验通常在天线对准被试设备最敏感的一侧进行，且使双锥形天线处于垂直位置和水平位置时，各进行·-次。
7检验规则
系统的检验分出厂‘检验及型式检验二种。7.1出」检验
7.1.1每套电控系统均需进行出厂检验，合格产品应给予合格证。7.1.2出厂检验由制造厂质量检验部门负责进行。7.1.3试验项目按表4中出检验的规定进行。7.1.4出检验各项指标须符合本标准的要求，项不合格，则应返工，并重新检验。表4
试验项目
防爆性能检查
·般性检查
电控系统基本功能
电源波动适应范围
抗干扰
7.2型式检验
质量特
征判别
在下列情况之时，应进行型式检验：7.2.1
新产品试制时；
技术要求
5.3.2、5.3.3
正式生产后，如结构、材料或工艺更改可能影响产品性能时；正式生产时，每五年一次；
停产两年再生产时；
国家质量监督机构提出进行型式检验的要求时。试验方法
7.2.2试验顶目按表4中型式检验的规定进行。7.2.3用作型式检验的产品，应从出厂检验合格的产品中按2%的比例抽检，但至少为1套。7.2.4
型式检验的各项指标应符合本标准的要求，试验中任-项不合格，若新产品试制，应查明原因，15.1
MT/T 571.1-1996
提出分析报告.并对该项重新进行试验，如仍不合格，则为整个型式检验不合格。如正常生产之产品，对A类项目，试验中有--项不合格则判该批为不合格，对B类项目有--项不合格，应加倍抽样检验，若仍有不合格则判该批为不合格。
7.2.5批量大于20套时，抽样方案应引用GB2829.除其他标准另有规定，--般选用一次抽样方案，判别水平1,不合格质量水平不大于50。对照检验项目的要求检验，并累计不合格数及不合格品数，按抽样方案判定产品为合格或不合格，若不合格，应按GB2829第4.12.3条规定处理。8标志、包装、运输及贮存
8.1铭牌
系统中每台装置应有··个铭牌，铭牌应牢固地设置在产品的明显部位。铭牌应具有下列内容：
产品名称；
产品型号；
额定工作电压、额定工作电流；必要的其他技术数据；
重量；
制造厂广名；
制造日期：
防爆设备应具有的内容（如本安电路关联设备的名称、型号、防爆合格证号、安全标志编号、防爆标志等)。
8.1.3防爆产品外壳的明显处须设置\EX”防爆标志及“MA”，安全标志.矿用-般型产品须在外壳明显处设置\KY\标志。
8.2随同产品提供的技术文件
a、产品合格证；
b．产品使用维护说明书；
装箱单。
8.3包装
产品包装应印有GB191规定的下列内容：a.
产品型号名称及数量；
制造厂名及地址；
收货单位名称及地址；
毛重：
包装箱尺寸；
标志如“向上”、“防潮”“防淋雨”等字样或符号。8.4运输与贮存
8.4.1系统各装置运输和贮存中的温度可在一20～60C范围之间。8.4.2系统各装置应贮存在空气流通、干燥、无日光直接照射，无足以腐蚀和破坏绝缘的气体存在的仓库中。
附加说明：
MT/T 571.1--1996
本标准由煤炭工业部科技教育司提出。本标准由煤矿专用设备标准化技术委员会归口。本标准由煤炭科学研究总院上海分院负责起草。本标准主要起草人曹宏疆、徐建平。本标准委托煤炭科学研究总院上海分院负责解释。156
