【煤炭行业标准(MT)】 井下探放水技术规范

MT/T632-1996

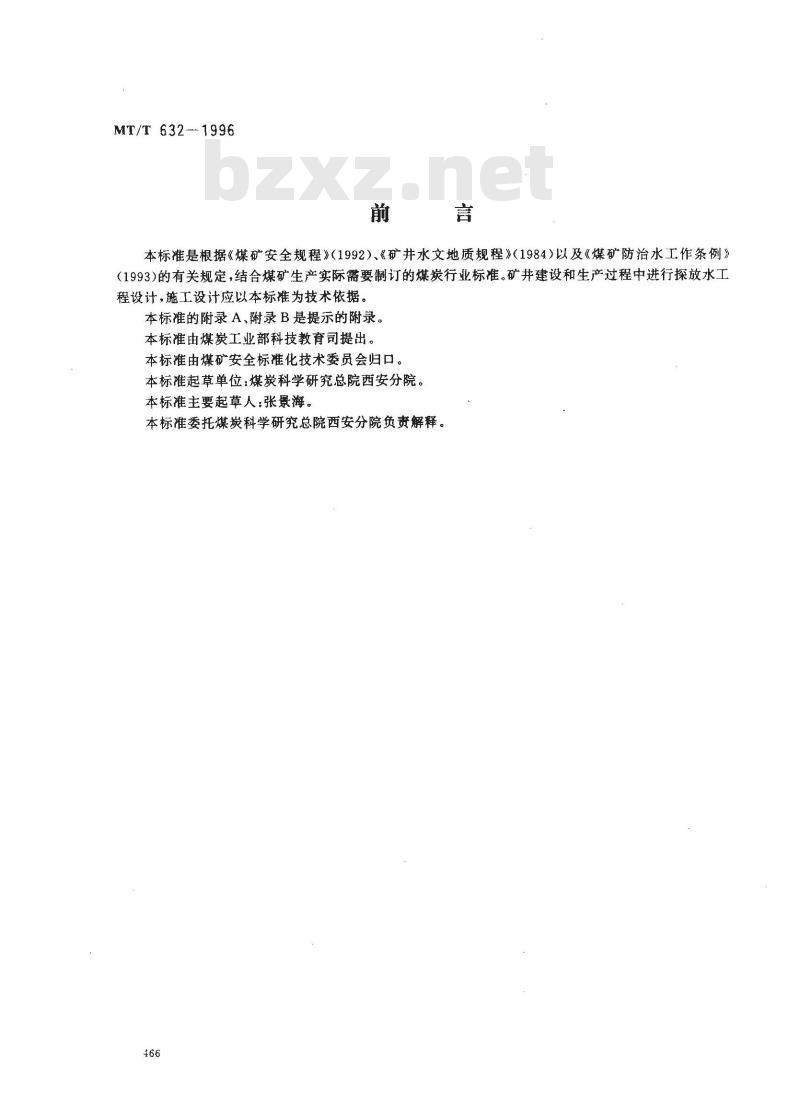

本标准是根据《煤矿安全规程》（1992）、《矿井水文地质规程》（1984）以及《煤矿防治水工作条例》（1993）的有关规定，结合煤矿生产实际需要制订的煤炭行业标准。矿井建设和生产过程中进行探放水工程设计，施工设计应以本标准为技术依据。本标准的附录 A、附录B是提示的附录。本标准由煤炭工业部科技教育司提出。本标准由煤矿安全标准化技术委员会归口。本标准起草单位：煤炭科学研究总院西安分院。本标准主要起草人：张景海。
本标准委托煤炭科学研究总院西安分院负责解释。466
1范围
中华人民共和国煤炭行业标准
井下探放水技术规范
MT/T 632--1996
本标准规定了煤矿井下探放水的原则，探放水工程设计内容，探水钻孔布置及其施工的技术要求，探放水的安全技术措施等。
本标准适用于井工开采的矿井。2引用标准
下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。本标准发布时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。煤矿安全规程煤炭工业部（1992）矿井水文地质规程煤炭工业部（1984）煤矿防治水工作条例煤炭工业部（1993）3探放水原则
“每一个矿井必须作好水害分析预报，坚持有疑必探、先探后掘的探水原则”（见《煤矿安全规程》第259条）。采掘工作面遇到下列情况之一时，必须确定探水线，进行探水”（见《煤矿安全规程》第260条）。
3.13.1、3.5、3.6、3.7、3.8各条分别按《煤矿安全规程》第260条的一、五、六、七、九款的规定执行。3.2接近水文地质条件复杂的地段，并有出水征兆时。3.3接近含水层、导水或可能导水的断层带或裂隙密集带、溶洞和陷落柱时。3.4打开防水隔离煤柱前。
4探放水工程设计内容
探放水工程设计应包括以下内容：4.1探放水的采掘工作面及周围的水文地质条件、水害类型、水量及水压预计。4.2探放水巷道的开拓方向、施工次序、规格和支护方式。4.3探放水钻孔组数、个数、方向、角度、深度、孔径、施工技术要求和采用的超前距、帮距及探水线确定。
探放钻孔孔口安全装置及耐压要求等。4.4
4.5探放水施工与掘进工作的安全规定。4.6受水威胁地区信号联系和避灾路线。4.7通风措施和瓦斯检查制度。
4.8防排水设施，如水闸门、水闸墙、水仓、水泵、管路、水沟等排水系统及能力的安排。4.9水情及避灾联系汇报制度和灾害处理措施4.10钻窝设计、探放水孔布置的平面图、剖面图等中华人民共和国煤炭工业部1996-12-30批准1997-11~01实施

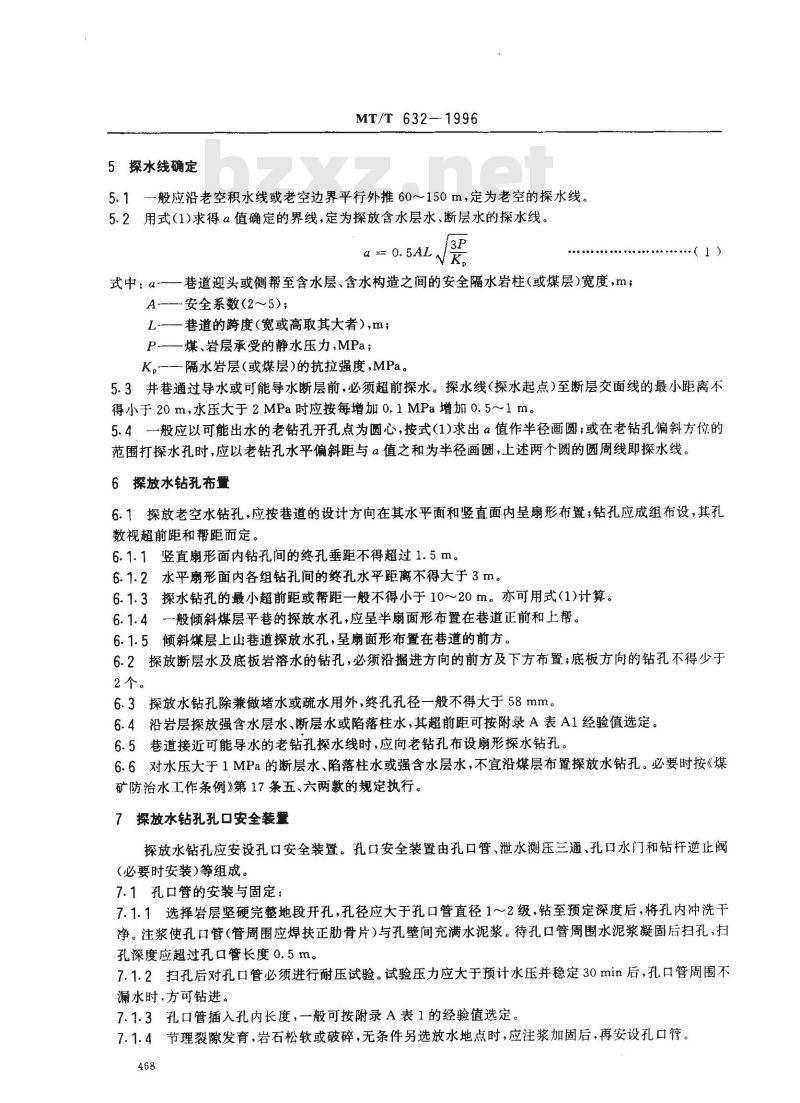

5探水线确定
MT/T 632—1996
5.1一般应沿老空积水线或老空边界平行外推60~～150m，定为老空的探水线。5.2用式（1)求得α值确定的界线，定为探放含水层水、断层水的探水线。3P
a= 0.5ALNK,
式中：α—一巷道迎头或侧帮至含水层、含水构造之间的安全隔水岩柱(或煤层)宽度，m；A——安全系数（2～5);
L-一巷道的跨度（宽或高取其大者），m；P一煤、岩层承受的静水压力,MPa；K—隔水岩层（或煤层)的抗拉强度,MPa。(1)
5.3井巷通过导水或可能导水断层前，必须超前探水。探水线（探水起点）至断层交面线的最小距离不得小于20m，水压大于2MPa时应按每增加0.1MPa增加0.5~1m。5.4-般应以可能出水的老钻孔开孔点为圆心，按式（1)求出α值作半径画圆；或在老钻孔偏斜方位的范围打探水孔时，应以老钻孔水平偏斜距与α值之和为半径画圆，上述两个圆的圆周线即探水线。6探放水钻孔布置
6.1探放老空水钻孔，应按巷道的设计方向在其水平面和竖直面内呈扇形布置；钻孔应成组布设，其孔数视超前距和帮距而定。
6.1.1竖直扇形面内钻孔间的终孔垂距不得超过1.5m。6.1.2水平扇形面内各组钻孔间的终孔水平距离不得大于3m。6.1.3探水钻孔的最小超前距或帮距一般不得小于10～20m。亦可用式(1)计算。6.1.4一般倾斜煤层平巷的探放水孔，应呈半扇面形布置在巷道正前和上帮。6.1.5倾斜煤层上山巷道探放水孔，呈扇面形布置在巷道的前方。6.2探放断层水及底板岩溶水的钻孔，必须沿掘进方向的前方及下方布置；底板方向的钻孔不得少于2个。
6.3探放水钻孔除兼做堵水或疏水用外，终孔孔径一般不得大于58mm。6.4沿岩层探放强含水层水、断层水或陷落柱水，其超前距可按附录A表A1经验值选定。6.5巷道接近可能导水的老钻孔探水线时，应向老钻孔布设扇形探水钻孔。6.6对水压大于1MPa的断层水、陷落柱水或强含水层水，不宜沿煤层布置探放水钻孔。必要时按《煤矿防治水工作条例》第17条五、六两款的规定执行。7探放水钻孔孔口安全装罩
探放水钻孔应安设孔口安全装置。孔口安全装置由孔口管、泄水测压三通、孔口水门和钻杆逆止阀(必要时安装)等组成。
7.1孔口管的安装与固定：
7.1.1选择岩层坚硬完整地段开孔，孔径应大于孔口管直径1～2级，钻至预定深度后，将孔内冲洗干净。注浆使孔口管（管周围应焊扶正肋骨片）与孔壁间充满水泥浆。待孔口管周围水泥浆凝固后扫孔，扫孔深度应超过孔口管长度0.5m。7.1.2扫孔后对孔口管必须进行耐压试验。试验压力应大于预计水压并稳定30min后，孔口管周围不漏水时，方可钻进。
7.1.3孔口管插入孔内长度，一般可按附录A表1的经验值选定。7.1.4节理裂隙发育，岩石松软或破碎，无条件另选放水地点时，应注浆加固后，再安设孔口管。468
MT/T 632--1996

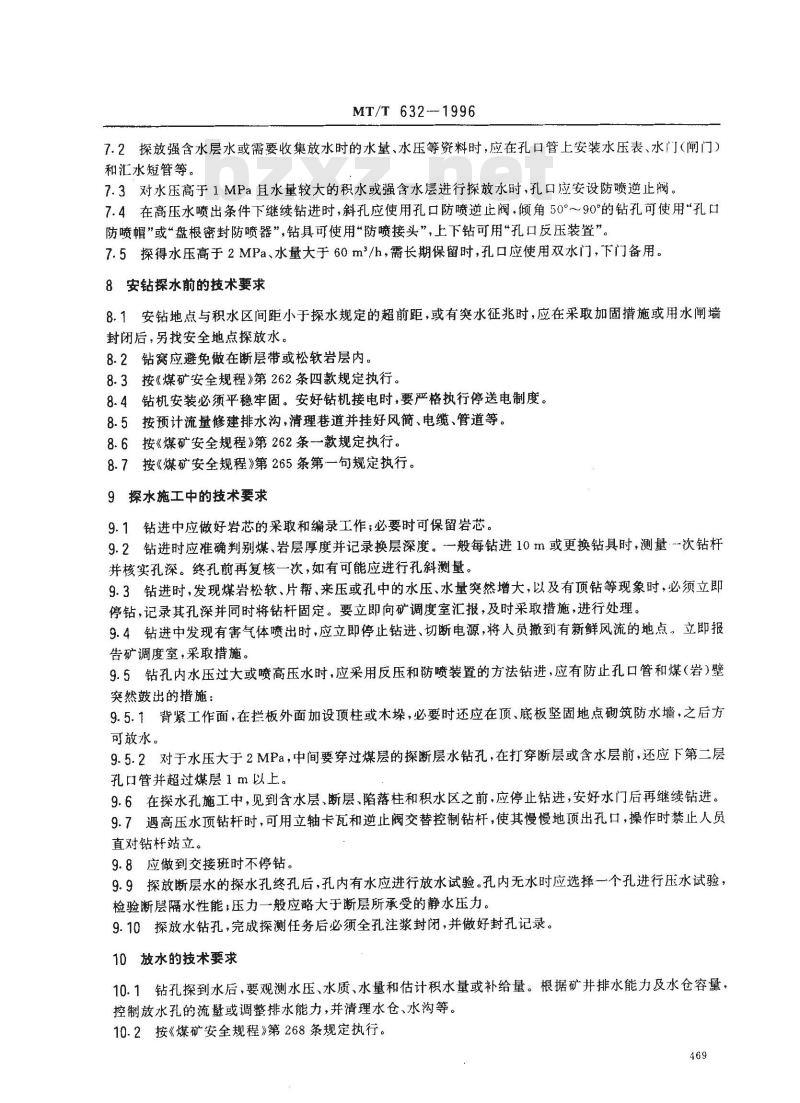

7.2探放强含水层水或需要收集放水时的水量、水压等资料时，应在孔口管上安装水压表、水门（闸门）和汇水短管等，
7.3对水压高于1MPa且水量较大的积水或强含水层进行探放水时，孔口应安设防喷逆止阀。7.4在高压水喷出条件下继续钻进时，斜孔应使用孔口防喷逆止阀，倾角50°～90°的钻孔可使用孔口防喷帽”或“盘根密封防喷器”，钻具可使用“防喷接头”，上下钻可用“孔口反压装置”。7.5探得水压高于2MPa、水量大于60m/h，需长期保留时，孔口应使用双水门，下门备用。8安钻探水前的技术要求
8.1安钻地点与积水区间距小于探水规定的超前距，或有突水征兆时，应在采取加固措施或用水闸墙封闭后，另找安全地点探放水。8.2钻窝应避免做在断层带或松软岩层内。8.3按《煤矿安全规程》第262条四款规定执行。8.4钻机安装必须平稳牢固。安好钻机接电时，要严格执行停送电制度。8.5按预计流量修建排水沟，清理巷道并挂好风简、电缆、管道等。8.6按《煤矿安全规程》第262条一一款规定执行。8.7按《煤矿安全规程》第265条第一句规定执行。9探水施工中的技术要求
9.1钻进中应做好岩芯的采取和编录工作；必要时可保留岩芯9.2钻进时应准确判别煤、岩层厚度并记录换层深度。一般每钻进10m或更换钻具时，测量-次钻杆并核实孔深。终孔前再复核一次，如有可能应进行孔斜测量。9.3钻进时，发现煤岩松软、片帮、来压或孔中的水压、水量突然增大，以及有顶钻等现象时，必须立即停钻，记录其孔深并同时将钻杆固定。要立即向矿调度室汇报，及时采取措施，进行处理。9.4钻进中发现有害气体喷出时，应立即停止钻进、切断电源，将人员撤到有新鲜风流的地点，立即报告矿调度室，采取措施。
9.5钻孔内水压过大或喷高压水时，应采用反压和防喷装置的方法钻进，应有防止孔口管和煤（岩）壁突然鼓出的措施：
9.5.1背紧工作面，在拦板外面加设顶柱或木垛，必要时还应在顶、底板坚固地点砌筑防水墙，之后方可放水。
9.5.2对于水压大于2MPa，中间要穿过煤层的探断层水钻孔，在打穿断层或含水层前，还应下第二层孔口管并超过煤层1m以上。
9.6在探水孔施工中，见到含水层、断层、陷落柱和积水区之前，应停止钻进，安好水门后再继续钻进。9.7遇高压水顶钻杆时，可用立轴卡瓦和逆止阀交替控制钻杆，使其慢慢地项出孔口，操作时禁止人员直对钻杆站立。
9.8应做到交接班时不停钻。
9.9探放断层水的探水孔终孔后，孔内有水应进行放水试验。孔内无水时应选择一个孔进行压水试验，检验断层隔水性能；压力一般应略大于断层所承受的静水压力。9.10探放水钻孔，完成探测任务后必须全孔注浆封闭，并做好封孔记录。10放水的技术要求
10.1钻孔探到水后，要观测水压、水质、水量和估计积水量或补给量。根据矿井排水能力及水仓容量。控制放水孔的流量或调整排水能力，并清理水仓、水沟等。10.2按《煤矿安全规程》第268条规定执行。469
MT/T632--1996

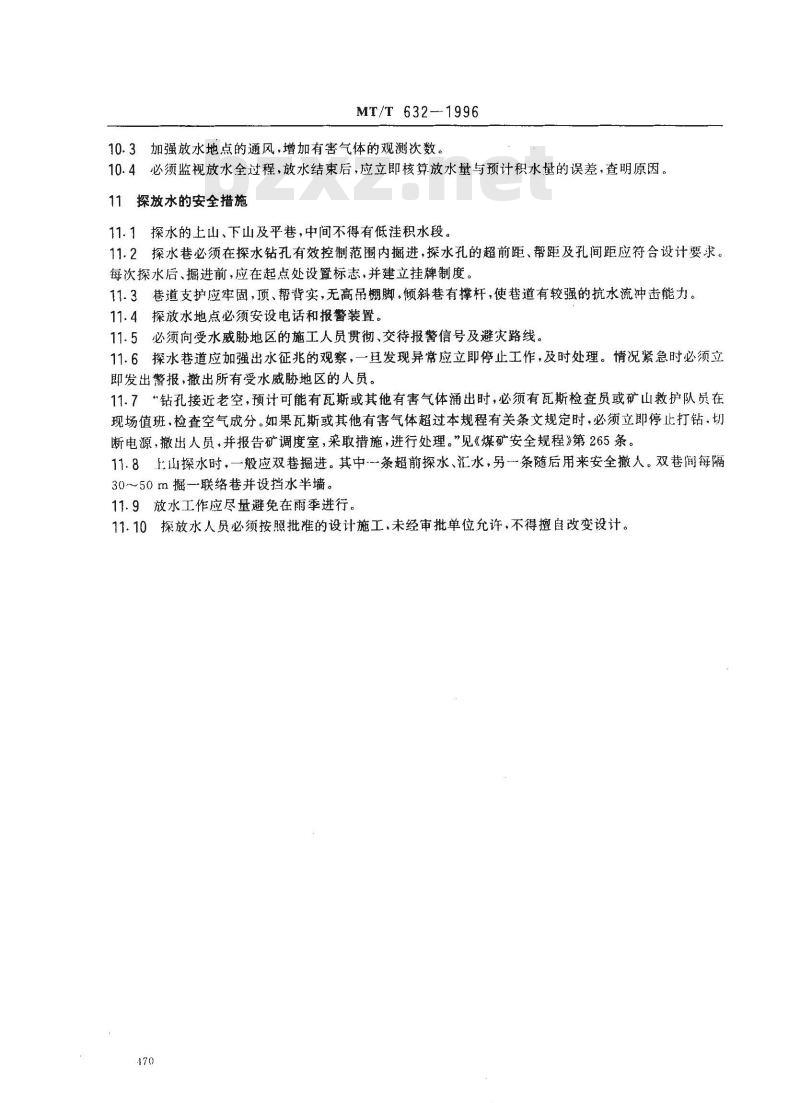

10.3加强放水地点的通风，增加有害气体的观测次数。10.4必须监视放水全过程，放水结束后，应立即核算放水量与预计积水量的误差，查明原因。11探放水的安全措施
11.1探水的上山、下山及平巷，中间不得有低洼积水段。11.2探水巷必须在探水钻孔有效控制范围内掘进，探水孔的超前距、帮距及孔间距应符合设计要求。每次探水后、掘进前，应在起点处设置标志，并建立挂牌制度11.3巷道支护应牢固，顶、帮背实，无高吊棚脚，倾斜巷有撑杆，使巷道有较强的抗水流冲击能力。11.4探放水地点必须安设电话和报警装置。11.5必须向受水威胁地区的施工人员贯彻、交待报警信号及避灾路线。11.6探水巷道应加强出水征兆的观察，一旦发现异常应立即停止工作，及时处理。情况紧急时必须立即发出警报，撤出所有受水威胁地区的人员。11.7“钻孔接近老空，预计可能有瓦斯或其他有害气体涌出时，必须有瓦斯检查员或矿山救护队员在现场值班，检查空气成分。如果瓦斯或其他有害气体超过本规程有关条文规定时，必须立即停止打钻，切断电源，撤出人员，并报告矿调度室，来取措施，进行处理。见《煤矿安全规程》第265条。11.8山探水时，一般应双巷掘进。其中一条超前探水、汇水，另一条随后用来安全撤人。双巷间每隔30～50m掘一联络巷并设挡水半墙。11.9放水工作应尽量避免在雨季进行。11.10探放水人员必须按照批准的设计施工，未经审批单位允许，不得擅自改变设计。170
MT/T 632—1996
附录A
（提示的附录）
表A1沿岩层探断层水、强含水层水时的超前距和孔口管长度起探距离（即探水线的圈定）
资料可靠，据水压大小
根据资料推定
物探圈定范围Www.bzxZ.net
情况不清
20～50
60~100
水平方向
超前距
垂直方向
依据《煤矿防治水工作条例》20条规定并结合开滦、淄博等矿务局经验提出。2水压大于2MPa时孔口管应下两层，第一层约5m，第二层按表所列，均需注浆加固。孔口管长度
3沿煤层对断层水等进行水平方向探水掘进时，应尽量在煤层顶底板岩层内开孔和下孔口管，其超前距，孔口管长度及是否用移动式孔口装置，应专门提出设计上报批准附录B
（提示的附录）
参考资料
矿井防治水”煤炭工业出版社1992年1.《煤矿安全手册》的“第五篇2．《峰峰矿务局防探水规程》峰峰矿务局1985年3.《矿床及矿井水文地质》（下册）长春地质学院水文地质教研室1975年471
