【煤炭行业标准(MT)】 煤矿带式输送机易熔合金式自动喷水灭火系统通用技术条件

MT/T 627-—1996

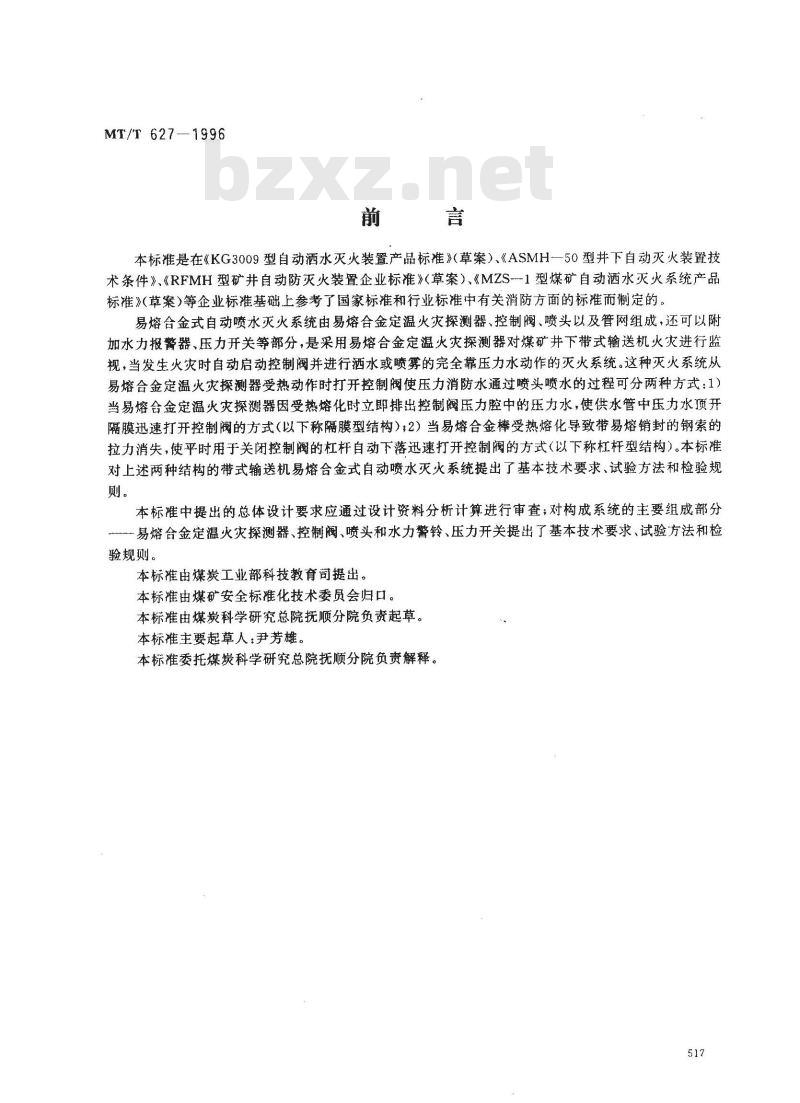

本标准是在《KG3009型自动洒水灭火装置产品标准》（草案）、《ASMH一50型井下自动灭火装置技术条件》、《RFMH型矿井自动防灭火装置企业标准》草案）、《MZS-1型煤矿自动洒水灭火系统产品标准》草案）等企业标基础上参考了国家标准和行业标准中有关消防方面的标准而制定的。易熔合金式自动喷水灭火系统由易熔合金定温火灾探测器、控制阀、喷头以及管网组成，还可以附加水力报警器、压力开关等部分，是采用易熔合金定温火灾探测器对煤矿井下带式输送机火灾进行监视，当发生火灾时自动启动控制阀并进行洒水或喷雾的完全靠压力水动作的灭火系统。这种灭火系统从易熔合金定温火灾探测器受热动作时打开控制阀使压力消防水通过喷头喷水的过程可分两种方式：1）当易熔合金定温火灾探測器因受热熔化时立即排出控制阀压力腔中的压力水，使供水管中压力水顶开隔膜迅速打开控制阀的方式（以下称隔膜型结构）；2）当易熔合金棒受热熔化导致带易熔销封的钢索的拉力消失，使平时用于关闭控制阀的杠杆自动下落迅速打开控制阀的方式（以下称杠杆型结构）。本标准对上述两种结构的带式输送机易熔合金式自动喷水灭火系统提出了基本技术要求、试验方法和检验规则。
本标准中提出的总体设计要求应通过设计资料分析计算进行审查；对构成系统的主要组成部分易熔合金定温火灾探测器、控制阀、喷头和水力警铃、压力开关提出了基本技术要求、试验方法和检验规则。
本标准由煤炭工业部科技教育司提出。本标准由煤矿安全标准化技术委员会归口。本标准由煤炭科学研究总院抚顺分院负责起草。本标准主要起草人：尹芳雄。
本标准委托煤炭科学研究总院抚顺分院负责解释。517
1范围

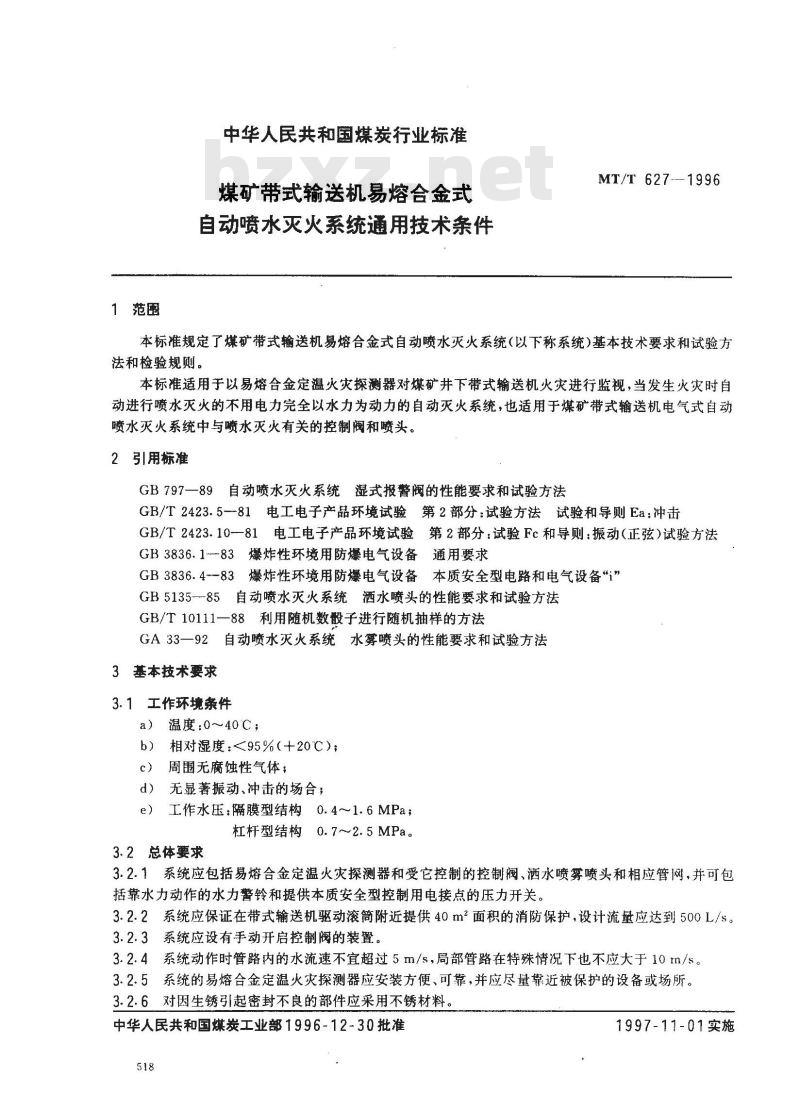

中华人民共和国煤炭行业标准
煤矿带式输送机易熔合金式
自动喷水灭火系统通用技术条件MT/T 627--1996
本标准规定了煤矿带式输送机易熔合金式自动喷水灭火系统（以下称系统）基本技术要求和试验方法和检验规则。
本标准适用于以易熔合金定温火灾探测器对煤矿井下带式输送机火灾进行监视，当发生火灾时自动进行喷水灭火的不用电力完全以水力为动力的自动灭火系统，也适用于煤矿带式输送机电气式自动喷水灭火系统中与喷水灭火有关的控制阀和喷头。2引用标准
GB797一89自动喷水灭火系统湿式报警阀的性能要求和试验方法GB/T2423.5-~81电工电子产品环境试验第2部分：试验方法试验和导则Ea：冲击GB/T2423.10-81电工电子产品环境试验第2部分：试验Fc和导则：振动（正弦）试验方法GB3836.1---83爆炸性环境用防爆电气设备通用要求GB3836.4--83爆炸性环境用防爆电气设备本质安全型电路和电气设备“”GB5135-85自动喷水灭火系统洒水喷头的性能要求和试验方法GB/T10111—88利用随机数殷子进行随机抽样的方法GA33一92自动喷水灭火系统水雾喷头的性能要求和试验方法3基本技术要求
3.1工作环境条件
温度：0~40℃；
b）相对湿度：<95%（+20℃）；周围无腐蚀性气体；
d）无显著振动、冲击的场合；
工作水压：隔膜型结构0.4~1.6MPa；e)
杠杆型结构0.7～2.5MPa。
3.2总体要求
3.2.1系统应包括易熔合金定温火灾探测器和受它控制的控制阀、洒水喷雾喷头和相应管网，并可包括靠水力动作的水力警铃和提供本质安全型控制用电接点的压力开关。3.2.2系统应保证在带式输送机驱动滚筒附近提供40m2面积的消防保护，设计流量应达到500L/s。3.2.3系统应设有手动开启控制阀的装置。3.2.4系统动作时管路内的水流速不宜超过5m/s，局部管路在特殊情况下也不应大于10m/s。3.2.5系统的易熔合金定温火灾探测器应安装方便、可靠，并应尽量靠近被保护的设备或场所。3.2.6对因生锈引起密封不良的部件应采用不锈材料。中华人民共和国煤炭工业部1996-12-30批准518
1997-11-01实施

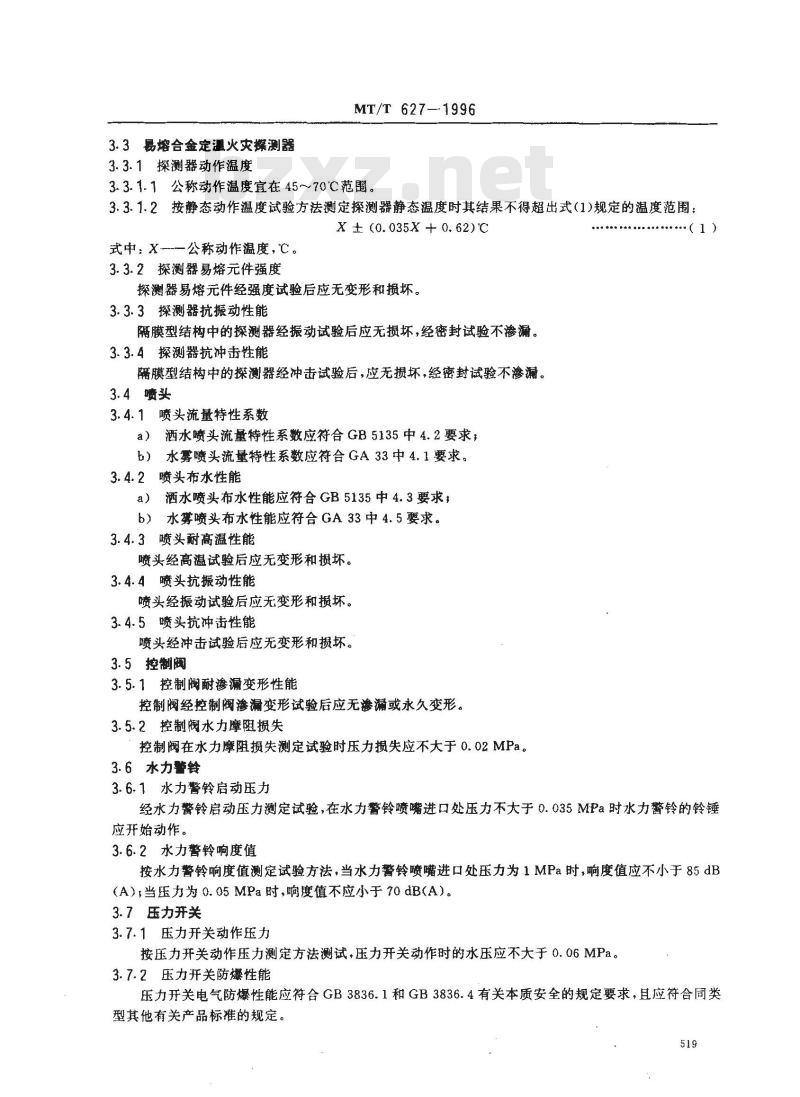

3.3易熔合金定温火灾操测器
3.3.1探测器动作温度
MT/T 627—1996
3.3.1.1公称动作温度宜在45~70℃范围。3.3.1.2按静态动作温度试验方法测定探测器静态温度时其结果不得超出式（1）规定的温度范围：X ± (0.035X + 0. 62)℃
式中X公称动作温度，℃。
3.3.2探测器易熔元件强度
探测器易熔元件经强度试验后应无变形和损坏。3.3.3探测器抗振动性能
隔膜型结构中的探测器经振动试验后应无损坏，经密封试验不渗漏。3.3.4探测器抗冲击性能
隔膜型结构中的探测器经冲击试验后，应无损坏，经密封试验不渗漏。3.4喷头
3.4.1喷头流量特性系数
a）洒水喷头流量特性系数应符合GB5135中4.2要求；水雾喷头流量特性系数应符合GA33中4.1要求。b)
3.4.2喷头布水性能
a）洒水喷头布水性能应符合GB5135中4.3要求b）水雾喷头布水性能应符合GA33中4.5要求。3.4.3喷头耐高温性能
喷头经高温试验后应无变形和损坏。3.4.4喷头抗振动性能
喷头经振动试验后应无变形和损坏。3.4.5喷头抗冲击性能
喷头经冲击试验后应无变形和损坏。3.5控制阀
3.5.1控制阀耐渗漏变形性能
控制阀经控制阀渗漏变形试验后应无渗漏或永久变形。3.5.2控制阀水力摩阻损失
控制阀在水力摩阻损失测定试验时压力损失应不大于0.02MPa。3.6水力警铃
3.6.1水力警铃启动压力
....(1)
经水力警铃启动压力测定试验，在水力警铃喷嘴进口处压力不大于0.035MPa时水力警铃的铃锤应开始动作。
3.6.2水力警铃响度值
按水力警铃响度值测定试验方法，当水力警铃喷嘴进口处压力为1MPa时，响度值应不小于85dB（A)，当压力为0.05MPa时，响度值不应小于70dB(A）。3.7压力开关
3.7.1压力开关动作压力
按压力开关动作压力测定方法测试，压力开关动作时的水压应不大于0.06MPa。3.7.2压力开关防爆性能
压力开关电气防爆性能应符合GB3836.1和GB3836.4有关本质安全的规定要求，且应符合同类型其他有关产品标准的规定。

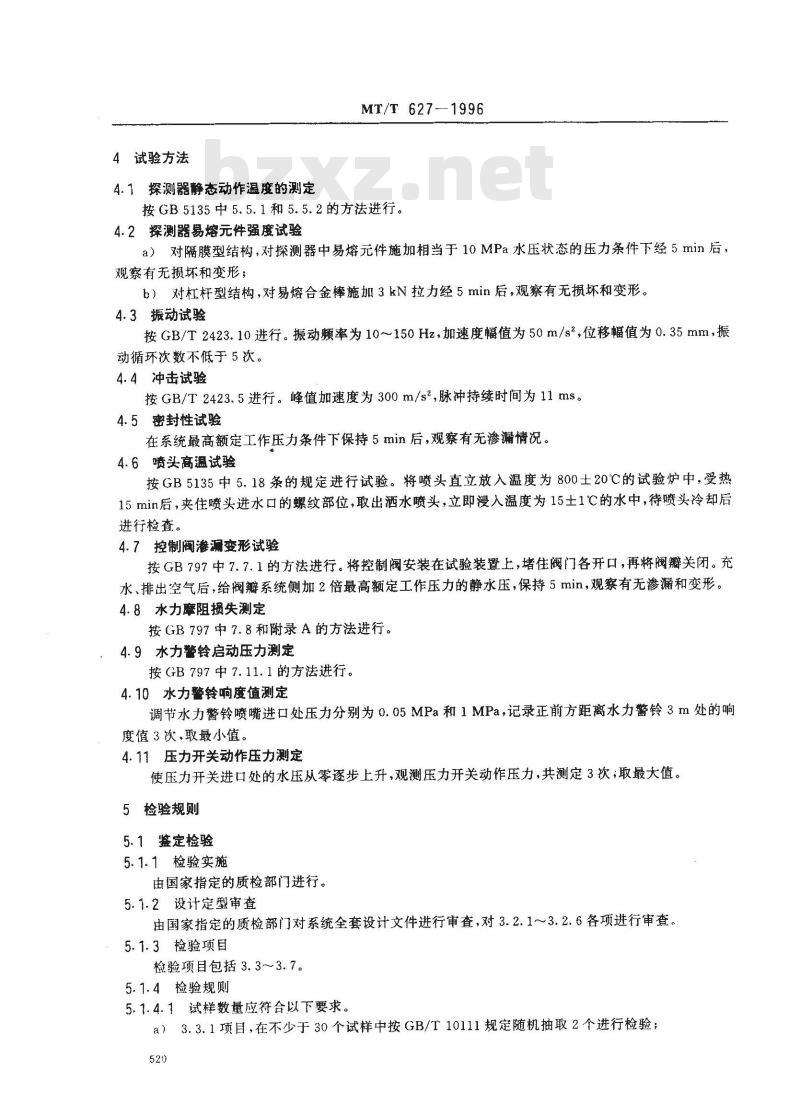

4试验方法
4.1探测器静态动作温度的测定
MT/T 627--1996
按GB5135中5.5.1和5.5.2的方法进行。4.2探测器易熔元件强度试验
a）对隔膜型结构，对探测器中易熔元件施加相当于10MPa水压状态的压力条件下经5min后：观察有无损坏和变形；
b）对杠杆型结构，对易熔合金棒施加3kN拉力经5min后，观察有无损坏和变形。4.3振动试验
按GB/T2423.10进行。振动频率为10~150Hz，加速度幅值为50m/s2，位移幅值为0.35mm，振动循环次数不低于5次。
4.4冲击试验
按GB/T2423.5进行。峰值加速度为300m/s2，脉冲持续时间为11ms。4.5密封性试验
在系统最高额定工作压力条件下保持5min后，观察有无渗漏情况。4.6喷头高温试验
按GB5135中5.18条的规定进行试验。将喷头直立放入温度为800士20℃的试验炉中，受热15min后，夹住喷头进水口的螺纹部位，取出洒水喷头，立即浸入温度为15土1℃的水中，待喷头冷却后进行检查。
4.7控制阀渗漏变形试验
按GB797中7.7.1的方法进行。将控制阀安装在试验装置上，堵住阀门各开口，再将阀瓣关闭。充水、排出空气后，给阀瓣系统侧加2倍最高额定工作压力的静水压，保持5min，观察有无渗漏和变形。4.8水力摩阻损失测定
按GB797中7.8和附录A的方法进行。4.9水力警铃启动压力测定
按GB797中7.11.1的方法进行。
4.10水力警铃响度值测定
调节水力警铃喷嘴进口处压力分别为0.05MPa和1MPa，记录正前方距离水力警铃3m处的响度值3次，取最小值。
4.11压力开关动作压力测定
使压力开关进口处的水压从零逐步上升，观测压力开关动作压力，共测定3次；取最大值。5检验规则
5.1鉴定检验
5.1.1检验实施
由国家指定的质检部门进行。
5.1.2设计定型审查
由国家指定的质检部门对系统全套设计文件进行审查，对3.2.1～3.2.6各项进行审查。5.1.3检验项目
检验项目包括3.3~3.7。
5.1.4检验规则
5.1.4.1试样数量应符合以下要求。a）3.3.1项目，在不少于30个试样中按GB/T10111规定随机抽取2个进行检验；520
MT/T627-1996

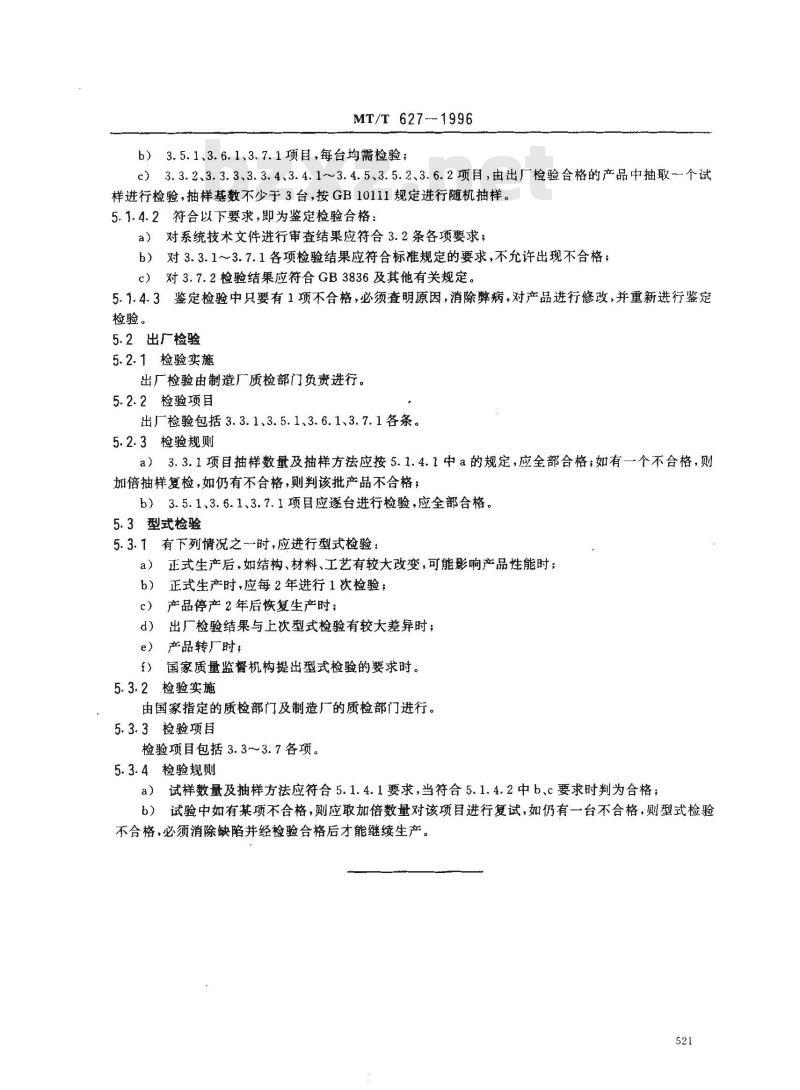

b）3.5.1,3.6.1.3.7.1项目，每台均需检验；c）3.3.2、3.3.3、3.3.4、3.4.1~~3.4.5、3.5.2、3.6.2项目，由出厂检验合格的产品中抽取-个试样进行检验，抽样基数不少于3台，按GB10111规定进行随机抽样。5.1.4.2符合以下要求，即为鉴定检验合格：a）对系统技术文件进行审查结果应符合3.2条各项要求；b）对3.3.1～3.7.1各项检验结果应符合标准规定的要求，不允许出现不合格c）对3.7.2检验结果应符合GB3836及其他有关规定。5.1.4.3鉴定检验中只要有1项不合格，必须查明原因，消除弊病，对产品进行修改，并重新进行鉴定检验。
5.2出厂检验
5.2.1检验实施
出厂检验由制造厂质检部门负责进行。5.2.2检验项目
出厂检验包括3.3.1、3.5.1、3.6.1、3.7.1各条。5.2.3检验规则
a）3.3.1项目抽样数量及抽样方法应按5.1.4.1中a的规定，应全部合格；如有一个不合格，则加倍抽样复检，如仍有不合格，则判该批产品不合格；b）3.5.1、3.6.1、3.7.1项目应逐台进行检验，应全部合格。5.3型式检验
5.3.1有下列情况之-时，应进行型式检验：正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；a)
b）正式生产时，应每2年进行1次检验，产品停产2年后恢复生产时；bzxz.net
d）出厂检验结果与上次型式检验有较大差异时；e）产品转厂时：
f）国家质量监督机构提出型式检验的要求时。5.3.2检验实施
由国家指定的质检部门及制造厂的质检部门进行。5.3.3检验项目
检验项目包括3.3~3.7各项。
5.3.4检验规则
a）试样数量及抽样方法应符合5.1.4.1要求，当符合5.1.4.2中b、c要求时判为合格；b）试验中如有某项不合格，则应取加倍数量对该项目进行复试，如仍有一台不合格，则型式检验不合格，必须消除缺陷并经检验合格后才能继续生产。521
