【煤炭行业标准(MT)】 煤矿电气图专用图形符号

MT/T 570-1996

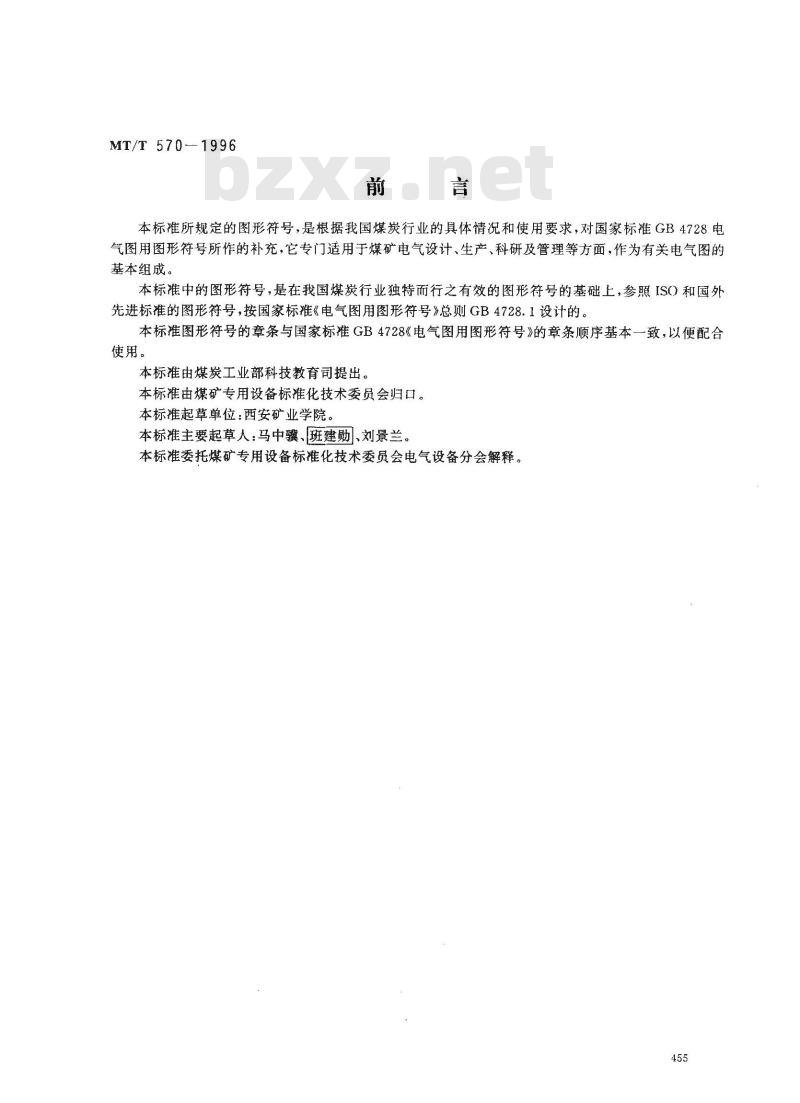

本标准所规定的图形符号，是根据我国煤炭行业的具体情况和使用要求，对国家标准GB4728电气图用图形符号所作的补充，它专门适用于煤矿电气设计、生产、科研及管理等方面，作为有关电气图的基本组成。
本标准中的图形符号，是在我国煤炭行业独特而行之有效的图形符号的基础上，参照IS）和国外先进标准的图形符号，按国家标准《电气图用图形符号》总则GB4728.1设计的。本标准图形符号的章条与国家标准GB4728《电气图用图形符号》的章条顺序基本一致，以便配合使用。
本标准由煤炭工业部科技教育司提出。本标准由煤矿专用设备标准化技术委员会归口。本标准起草单位：西安矿业学院。本标准主要起草人：马中骥、班建勋、刘景兰。本标准委托煤矿专用设备标准化技术委员会电气设备分会解释。455
1范围

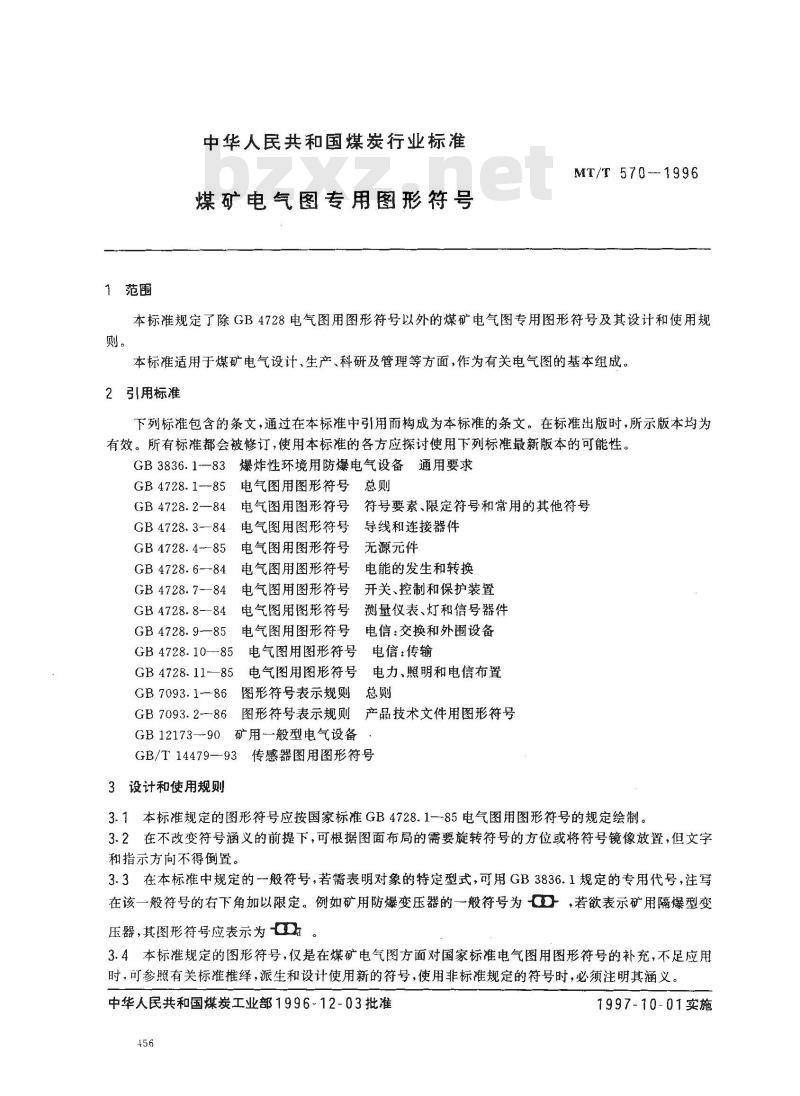

中华人民共和国煤炭行业标准
煤矿电气图专用图形符号
MT/T570-1996
本标准规定了除GB4728电气图用图形符号以外的煤矿电气图专用图形符号及其设计和使用规则。
本标准适用于煤矿电气设计、生产、科研及管理等方面，作为有关电气图的基本组成。2 引用标准
下列标包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB3836.1-83爆炸性环境用防爆电气设备通用要求电气图用图形符号总则
GB 4728. 1--85
GB4728.2一84电气图用图形符号符号要素、限定符号和常用的其他符号电气图用图形符号导线和连接器件GB 4728. 3--84
电气图用图形符号无源元件
GB 4728. 4--85
，电能的发生和转换
GB 4728. 6--84
电气图用图形符号
GB 4728. 7-84
电气图用图形符号
开关、控制和保护装置
4电气图用图形符号测量仪表、灯和信号器件GB 4728. 8-84
GB 4728. 9—85
电气图用图形符号电信：交换和外围设备GB4728.10-85电气图用图形符号电信：传输GB4728.11--85电气图用图形符号电力、照明和电信布置GB7093.1--86图形符号表示规则总GB7093.2-86图形符号表示规则产品技术文件用图形符号GB12173-90矿用般型电气设备
GB/T14479—93传感器图用图形符号3设计和使用规则
3.1本标准规定的图形符号应按国家标准GB4728.1--85电气图用图形符号的规定绘制。3.2在不改变符号涵义的前提下，可根据图面布局的需要旋转符号的方位或将符号镜像放置，但文字和指示方向不得倒置。
3.3在本标准中规定的一般符号，若需表明对象的特定型式，可用GB3836.1规定的专用代号，注写在该一般符号的右下角加以限定。例如矿用防爆变压器的一般符号为，若欲表示矿用隔爆型变压器，其图形符号应表示为。
3.4本标准规定的图形符号，仅是在煤矿电气图方面对国家标准电气图用图形符号的补充，不足应用时，可参照有关标准推绎，派生和设计使用新的符号，使用非标准规定的符号时，必须注明其涵义。中华人民共和国煤炭工业部1996-12-03批准456
1997-10-01实施
连接器件
连接器件图形符号见表1。bZxz.net
5电能发生和转换
MT/T570—1996

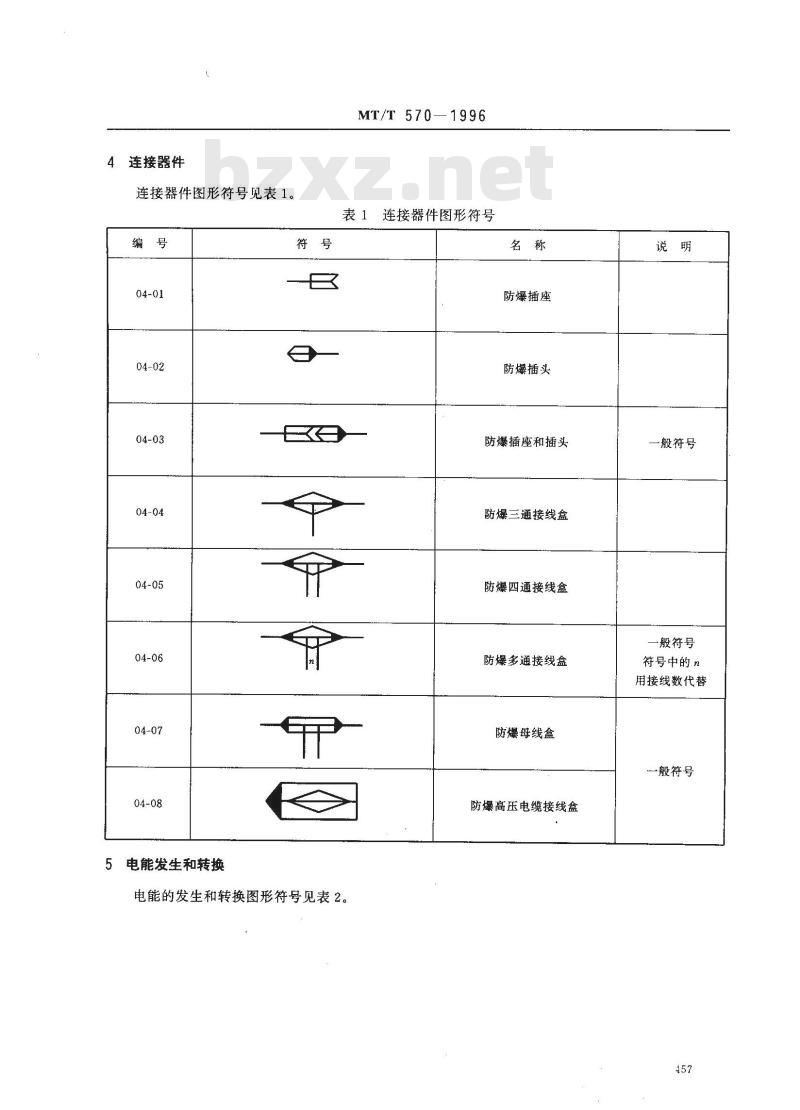

表1连接器件图形符号
防爆插座
防爆插头
防爆插座和插头
防爆三通接线盒
防爆四通接线盒
防爆多通接线盒
防爆母线盒
防爆高压电缆接线盒
电能的发生和转换图形符号见表2。说明
一般符号
般符号
符号中的n
用接线数代替
一般符号
MT/T570—1996

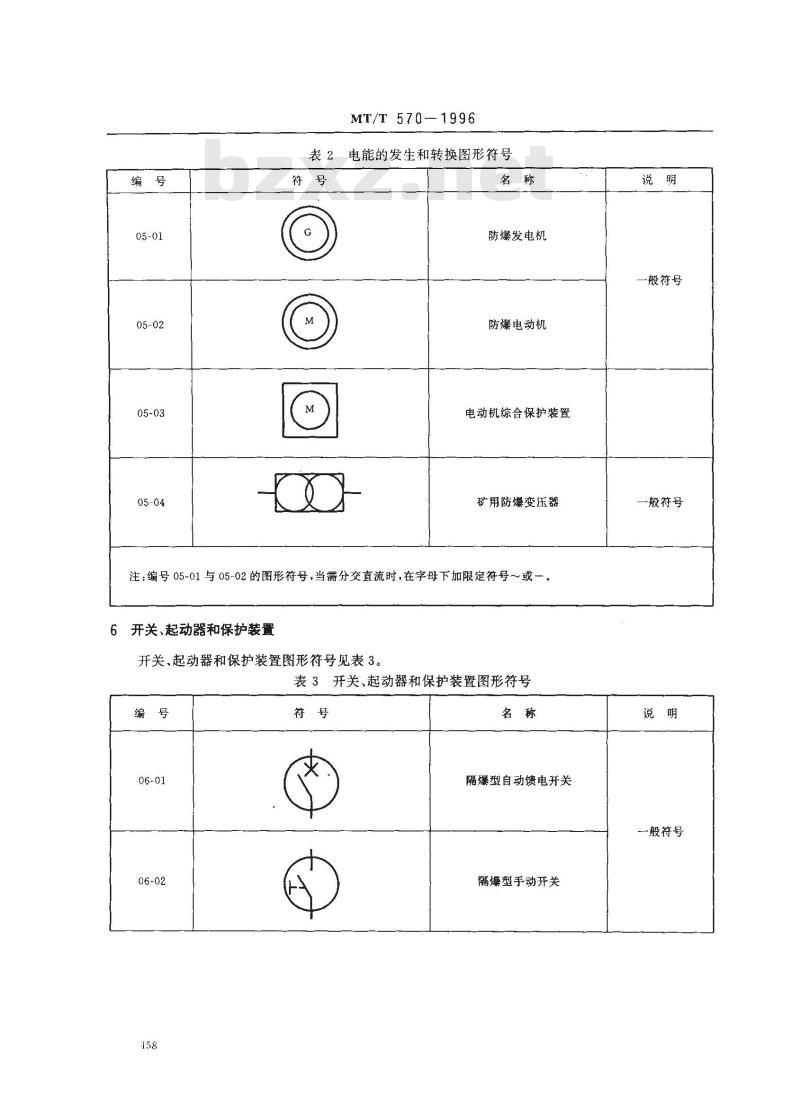

表2电能的发生和转换图形符号
防爆发电机
防爆电动机
电动机综合保护装置
矿用防爆变压器
注：编号05-01与05-02的图形符号，当需分交直流时，在字母下加限定符号～或一6开关、起动器和保护装置
开关、起动器和保护装置图形符号见表3。表3开关、起动器和保护装置图形符号编号
隔爆型自动馈电开关
隔爆型手动开关
-般符号
一般符号
一般符号
MT/T 570—1996

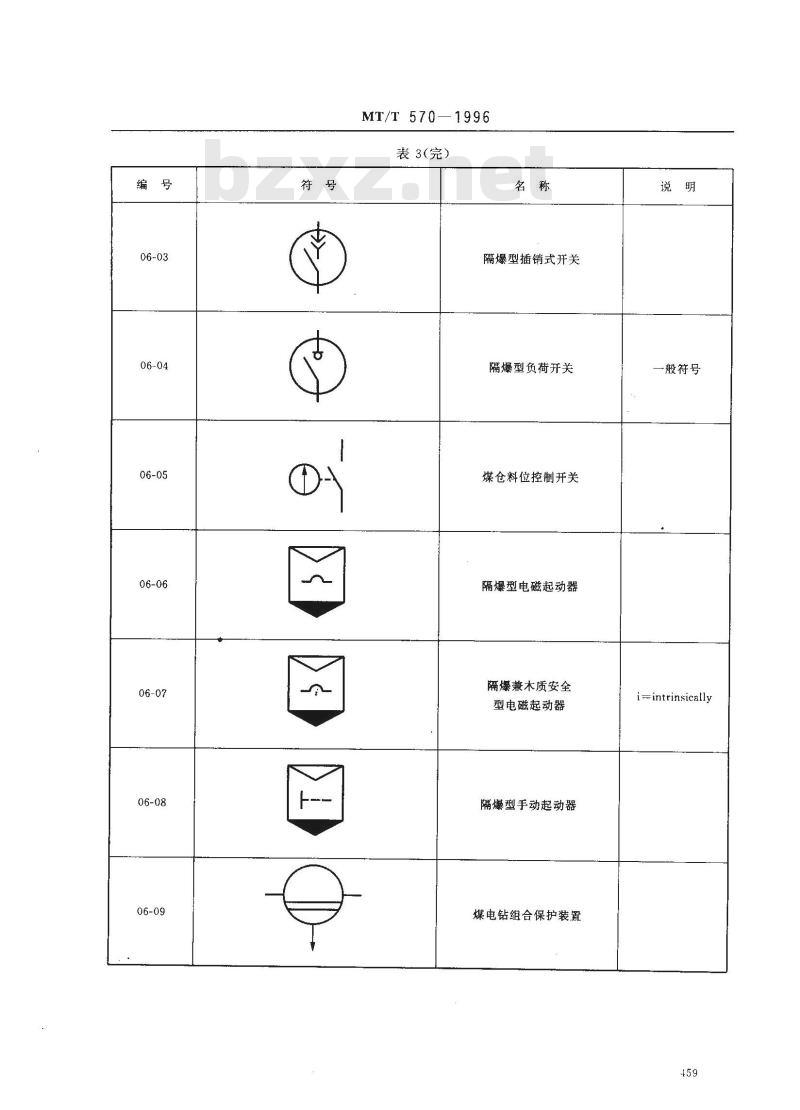

表3（完）
隔爆型插销式开关
隔爆型负荷开关
煤仓料位控制开关
隔爆型电磁起动器
隔爆兼木质安全
型电磁起动器
隔爆型手动起动器
煤电钻组合保护装置
一般符号
i intrinsically
7灯和信号器件
灯和信号器件图形符号见表4。
MT/T570—1996
表4灯和信号器件图形符号
8地面、井下变配电设施和设备
地面、井下变配电设施和设备图形符号见表5。名称
防爆信号灯
防爆电喇叭
防爆电铃
防爆电笛
表5地面、井下变配电设施和设备图形符号编号
规划(设计)的
规划(设计)的
规划(设计)的
运行的
运行的
运行的
地下变电所
(井下变电所)
采区变电所
井下配电点
-般符号
GB 4728.11,
11-02-27
=GB 4728. 11，
11-02-28
MT/T 570-1996
表5续）
井下移动变电站
采区高压配电点
采区配电点
并下整流站
矿用高压配电箱
矿用高压配电箱组
矿用低压配电箱
正常合闸高压配电箱
一般符号
一般符号
9监测、控制和电信
监测、控制和电信图形符号见表6。MT/T570—1996
表5（完）
正带不合闸高压配电箱
防爆电阻箱
防爆电度表箱
防爆无功功率补偿器
并下主接地极
井下局部接地极
监测、控制和电信图形符号
生产监测监控中心
一般符号
MT/T 570-1996
表6（完）
并下滥测分站
并下主机
调制解调器
断电仪断电范圈
断电仪
风、电、瓦斯闭锁装置
传感器
矿用电话机
一般符号
XX:编号
X×X:型号
XM:模入数
XK:开入数
一般符号
框内可注型号
M-Moduiator
D- Demodulator
一般符号
一般符号
兰GB/T 14479—93
一般符号
