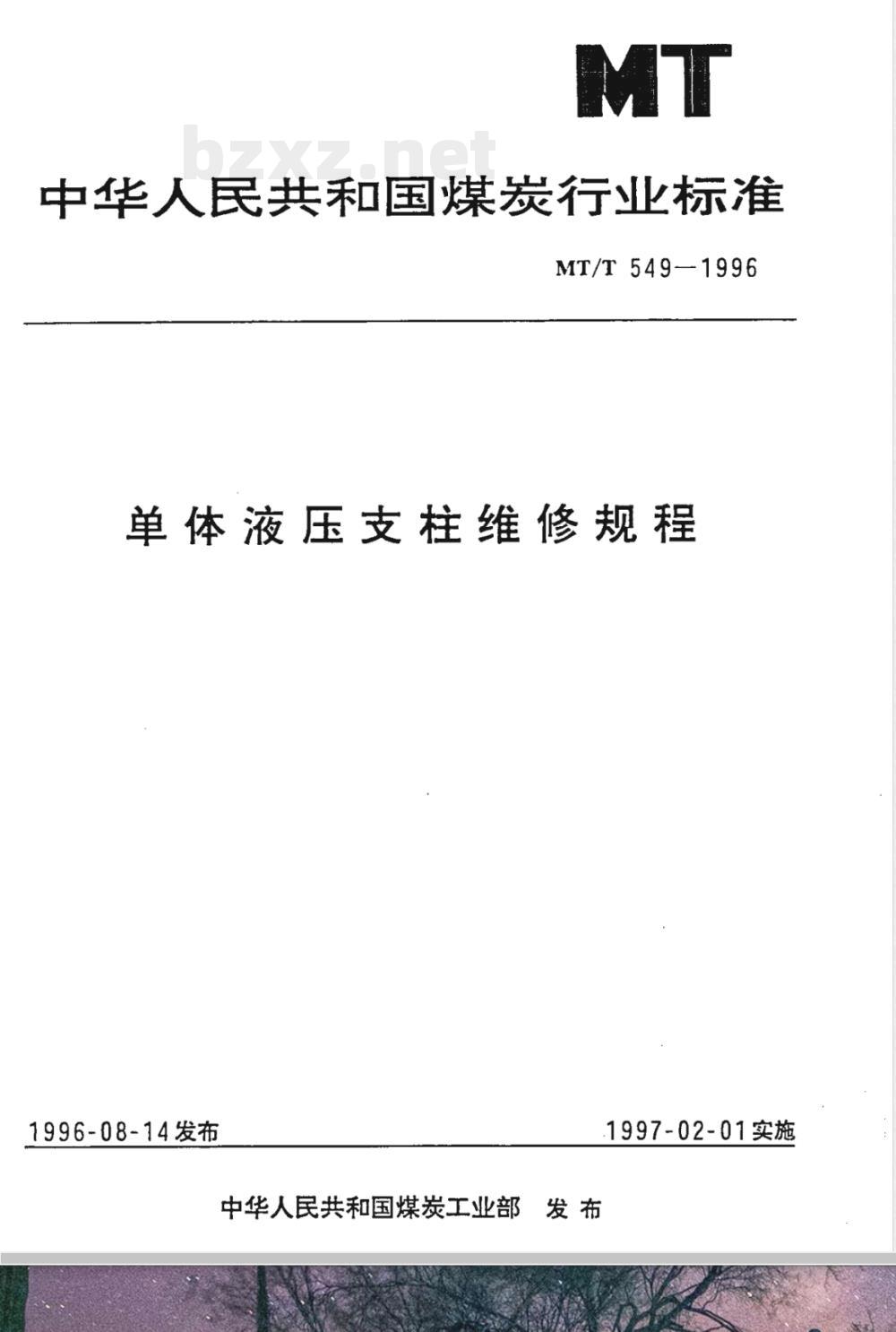

中华人民共和国煤炭行业标准
MT/T549—1996
单体液压支柱维修规程
1996-08-14发布
.1997-02-01实施
中华人民共和国煤炭工业部发 布中华人民共和国煤炭行业标准

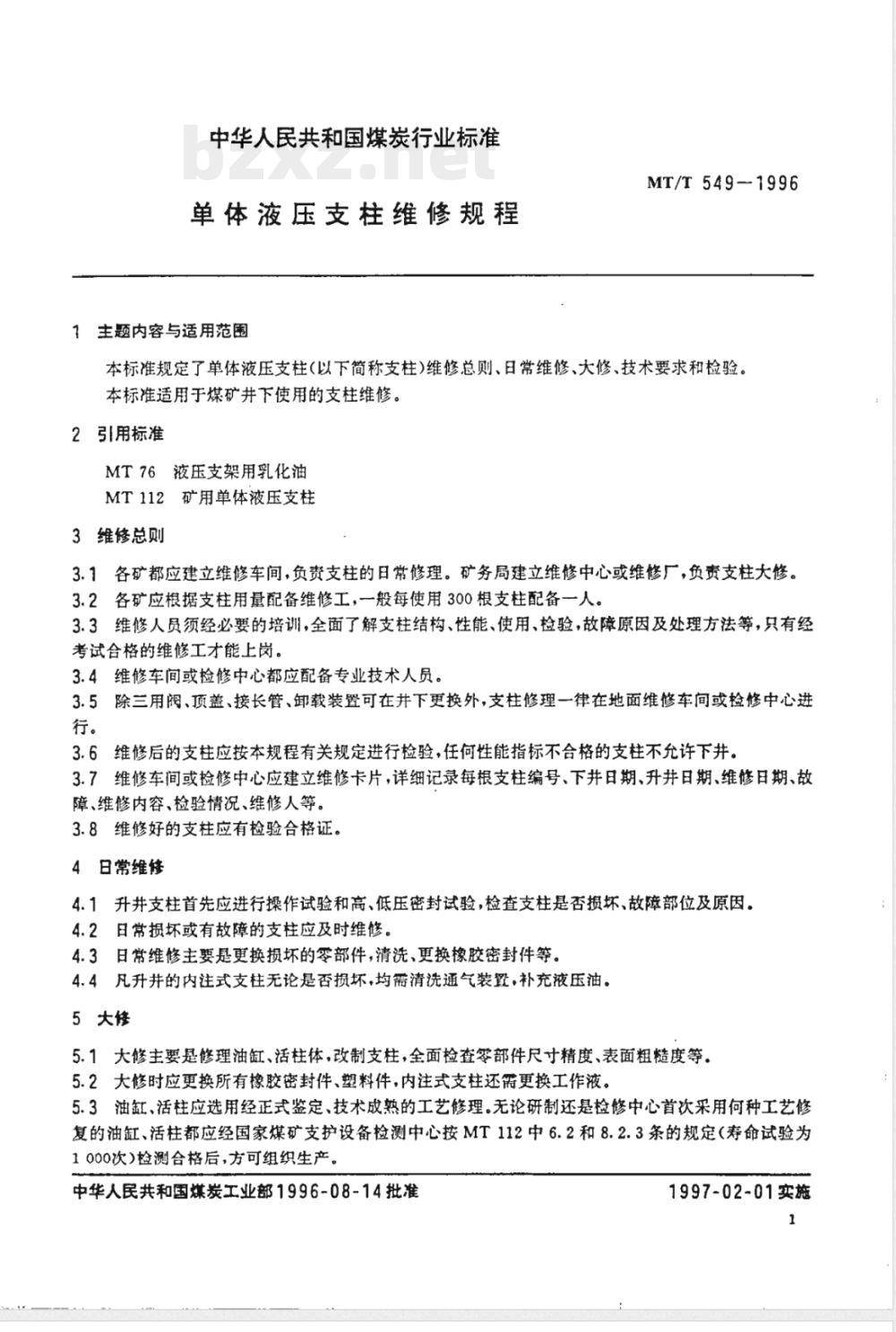

单体液压支柱维修规程
1主题内容与适用范围
MT/T549-1996
本标准规定了单体液压支柱(以下简称支柱)维修总则、日常维修、大修、技术要求和检验。本标准适用于煤矿并下使用的支柱维修。2引用标准
MT76液压支架用乳化油
MT112矿用单体液压支柱
3维修总则
3.1各矿都应建立维修车间，负资支柱的日常修理。矿务局建立维修中心或维修厂，负责支柱大修。3.2各矿应根据支柱用量配备维修工，一般每使用300根支柱配备一人，3.3维修人员须经必要的培训，全面了解支柱结构、性能、使用、检验，故障原因及处理方法等，只有经考试合格的维修工才能上岗。
3.4维修车间或检修中心都应配备专业技术人员。3.5除三用阀、顶盖、接长管、卸载装置可在井下更换外，支柱修理一律在地面维修车间或检修中心进行。
3.6维修后的支柱应按本规程有关规定进行检验，任何性能指标不合格的支柱不允许下并。3.7维修车间或检修中心应建立维修卡片，详细记录每根支柱编号、下井日期、升井日期、维修日期、故障、维修内容、检验情况、维修人等。3.8维修好的支柱应有检验合格证。4日常维修
4.1升井支柱首先应进行操作试验和高、低压密封试验，检查支柱是否损坏、故障部位及原因。4.2日常损坏或有故障的支柱应及时维修。4.3日常维修主要是更换损坏的零部件，清洗、更换橡胶密封件等。4.4凡升井的内注式支柱无论是否损坏，均需清洗通气装，补充液压油。5大修
5.1大修主要是修理油缸、活柱体，改制支柱，全面检查零部件尺寸精度、表面粗糙度等。5.2大修时应更换所有橡胶密封件、塑料件，内注式支柱还需更换工作液。5.3油缸、活柱应选用经正式鉴定、技术成熟的工艺修理。无论研制还是检修中心首次采用何种工艺修复的油缸、活柱都应经国家煤矿支护设备检测中心按MT112中6.2和8.2.3条的规定（寿命试验为1000次)检测合格后，方可组织生产。中华人民共和国煤炭工业部1996-08-14批准1997-02-01实施

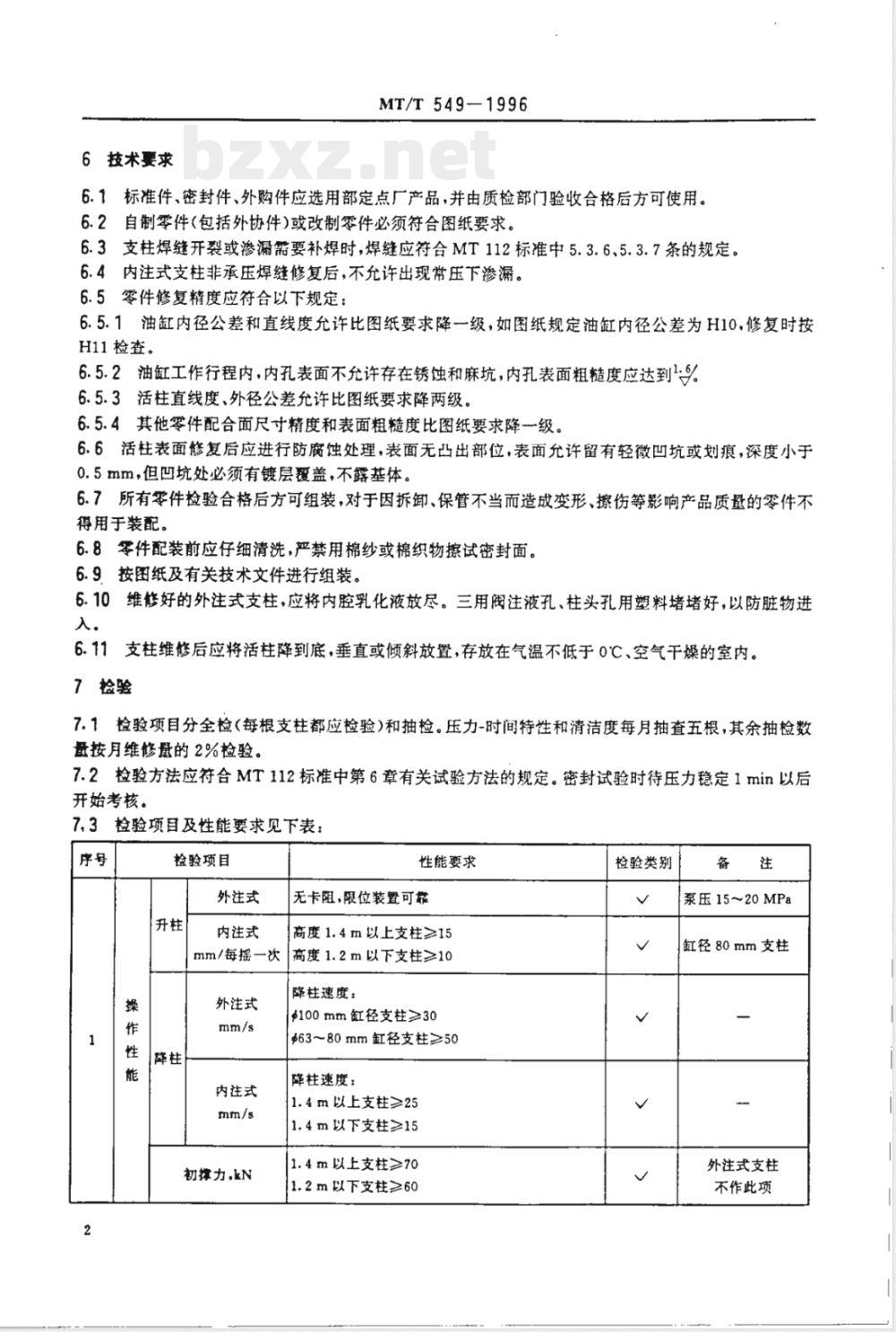

6技术要求
MT/T 549-1996
6.1标准件、密封件、外购件应选用部定点厂产品，并由质检部门验收合格后方可使用。6.2自制零件(包括外协件)或改制零件必须符合图纸要求。6.3支柱焊缝开裂或渗漏需要补焊时，焊缝应符合MT112标准中5.3.6、5.3.7条的规定。6.4内注式支柱非承压焊缝修复后，不允许出现常压下渗漏。6.5零件修复精度应符合以下规定：6.5.1油缸内径公差和直线度允许比图纸要求降一级，如图纸规定油缸内径公差为H10.修复时按H11检查。
6.5.2油缸工作行程内，内孔表面不允许存在锈蚀和麻坑，内孔表面粗糙度应达到%。6.5.3活柱直线度、外径公差允许比图纸要求降两级。6.5.4其他零件配合面尺寸精度和表面粗糙度比图纸要求降级。6.6活柱表面修复后应进行防腐蚀处理，表面无凸出部位，表面允许留有轻微凹坑或划痕，深度小于0.5mm，但凹坑处必须有镀层覆盖，不露基体。6.7所有零件检验合格后方可组装，对于因拆卸、保管不当而造成变形、擦伤等影响产品质量的零件不得用于装配。
6.8零件配装前应仔细清洗，严禁用棉纱或棉织物擦试密封面。6.9按图纸及有关技术文件进行组装。6.10维修好的外注式支柱，应将内腔乳化液放尽。三用阀注液孔、柱头孔用塑料堵堵好，以防脏物进入。
6.11支柱维修后应将活柱降到底，垂直或倾斜放置，存放在气温不低于0℃、空气干燥的室内。7检验
7.1检验项目分全检(每根支柱都应检验)和抽检。压力-时间特性和清洁度每月抽查五根，其余抽检数量按月维修最的2%检验。
7.2检验方法应符合MT112标准中第6章有关试验方法的规定。密封试验时待压力稳定1min以后开始考核。

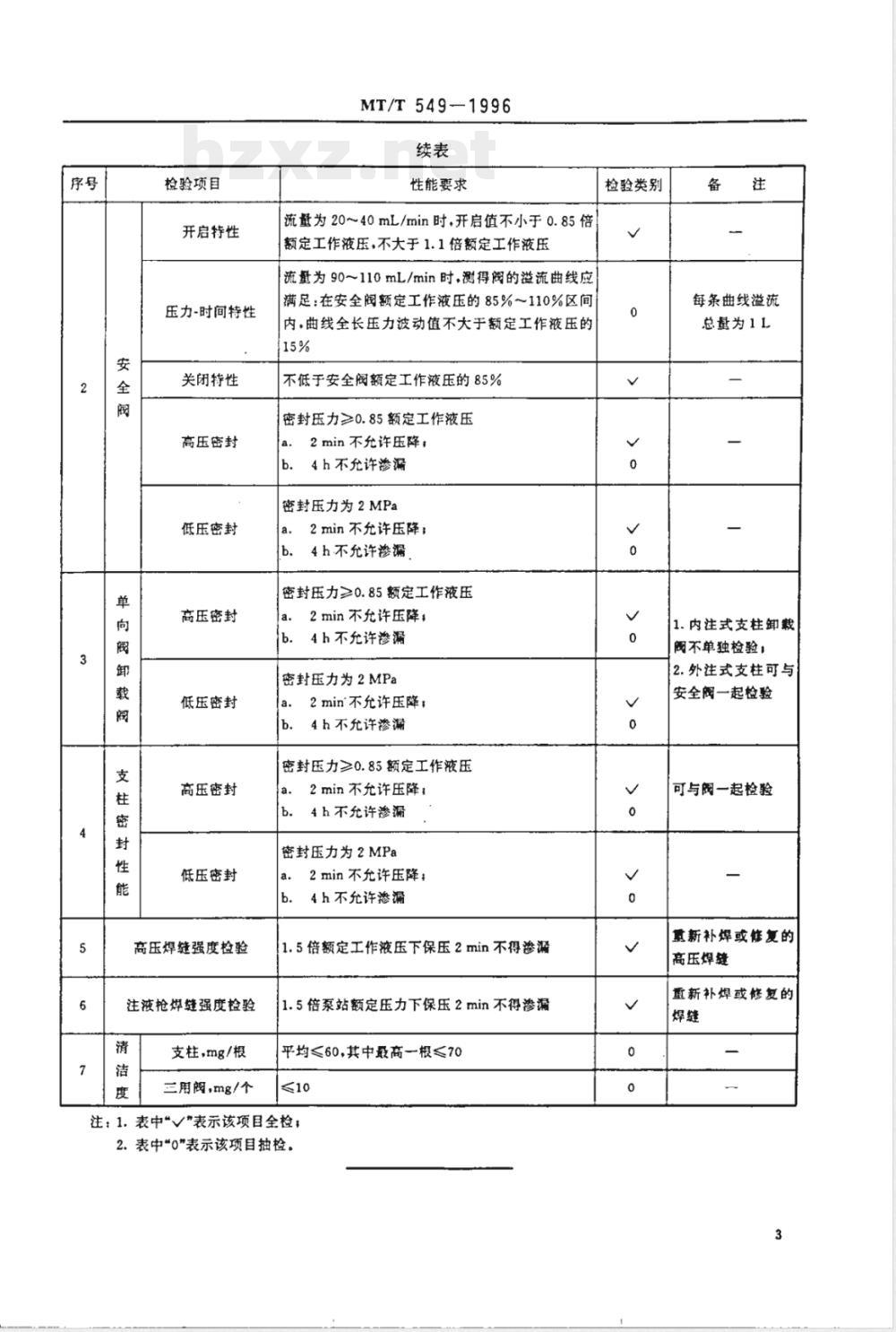

7.3检验项目及性能要求见下表
检验项目
外注式
内注式
mm/每摇一次
外注式
内注式
初撑力，kN
性能要求
无卡阻，限位装置可靠
高度1.4m以上支柱≥15
高度1.2m以下支柱≥10
降柱速度：
100mm缸径支柱≥30
$63~80mm缸径支柱≥50
降柱速度：
1.4m以上支柱≥25
1.4m以下支柱≥15
1.4m以上支柱≥70
1.2m以下支柱≥60
检验类别
泵压15~20MPa
缸径80mm支柱
外注式支柱
不作此项
检验项目
开启特性
压力-时间特性
关闭特性
高压密封
低压密封
高压密封
低压密封
高压密封
低压密封
高压焊缝强度检验
注液抢焊缝强度检验
支柱，mg/根
三用阀，mg/个Www.bzxZ.net
MT/T549-—1996
性能要求
流量为20~40mL/min时，开启值不小于0.85倍额定工作液压，不大于1.1倍额定工作液压流量为90～110mL/min时，测得阅的溢流曲线应满足：在安全阀额定工作液压的85%～110%区间内·曲线全长压力波动值不大于额定工作液压的15%
不低于安全阀额定工作液压的85%密封压力≥0.85额定工作液压
a．2min不允许压降；
b．4h不允许渗漏
密封压力为2MPa
a．2min不允许压降；
4h不允许渗漏
密封压力≥0.85额定工作液压
2min不允许压降，
4h不允许渗漏
密封压力为2MPa
2min不允许压降；
4h不允许渗漏
密封压力≥0.85额定工作液压
2min不允许压降；
4h不允许渗漏
密封压力为2MPa
2min不允许压降：
4h不允许渗漏
1.5倍额定工作液压下保压2min不得渗滑1.5倍泵站额定压力下保压2min不得渗漏平均≤60，其中最高一根≤70
注：1.表中“√\表示该项目全检2.表中*0”表示该项目抽检。
检验类别
每条曲线溢流
总量为1L
1.内注式支柱卸裁
阔不单独检验：
2.外注式支柱可与
安全阀一起检验
可与阅一起检验
愈新补焊或修复的
高压焊缝
重新补焊或修复的

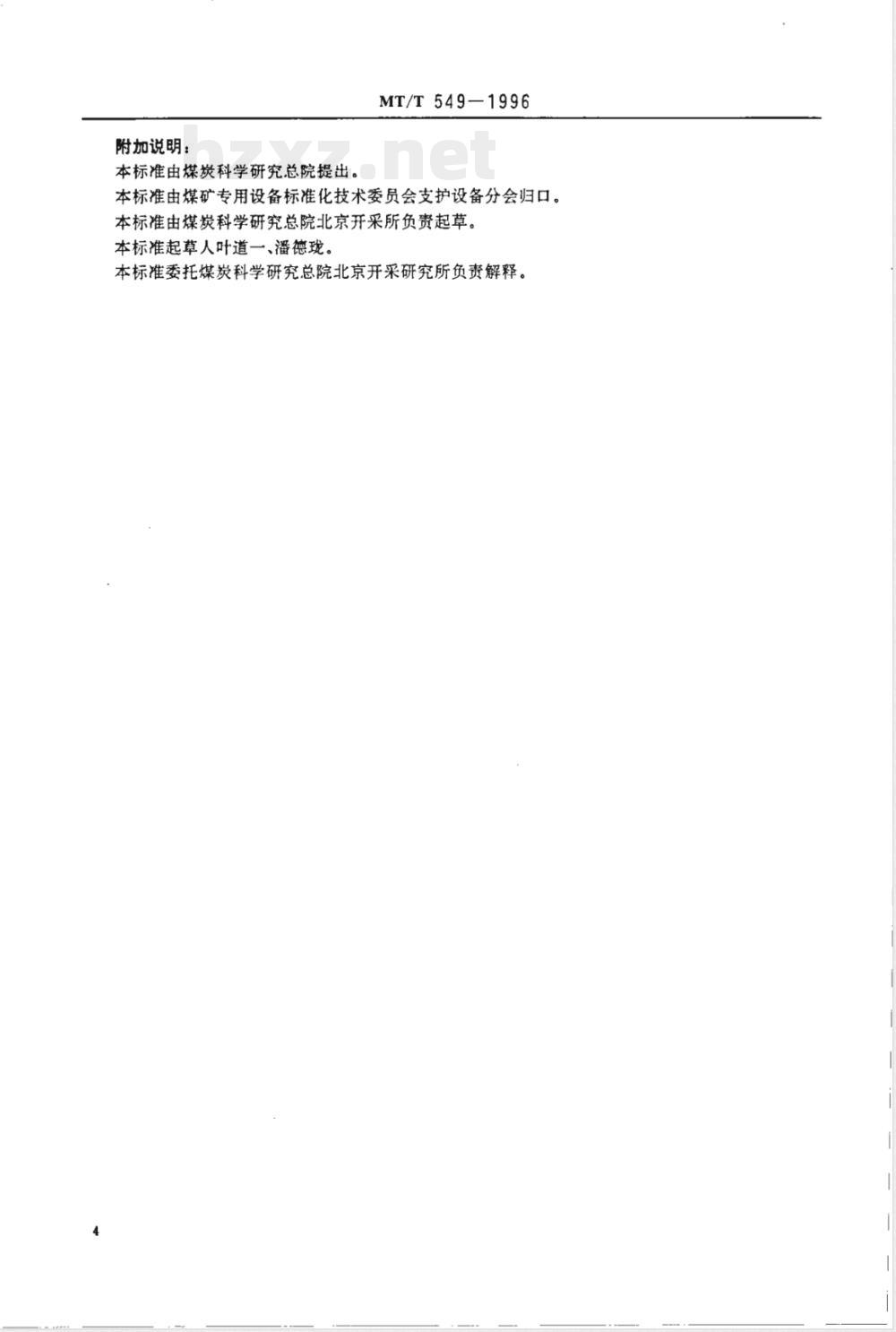

附加说明：
本标准由煤炭科学研究总院提出。MT/T549-1996
本标准由煤矿专用设备标准化技术委员会支护设备分会归口。本标准由煤炭科学研究总院北京开采所负责起草。本标准起草人叶道一、潘德珑。本标准委托煤炭科学研究总院北京开采研究所负责解释。中华人民共和国煤炭
