【煤炭行业标准(MT)】 立井罐道用冷弯方形空心型钢

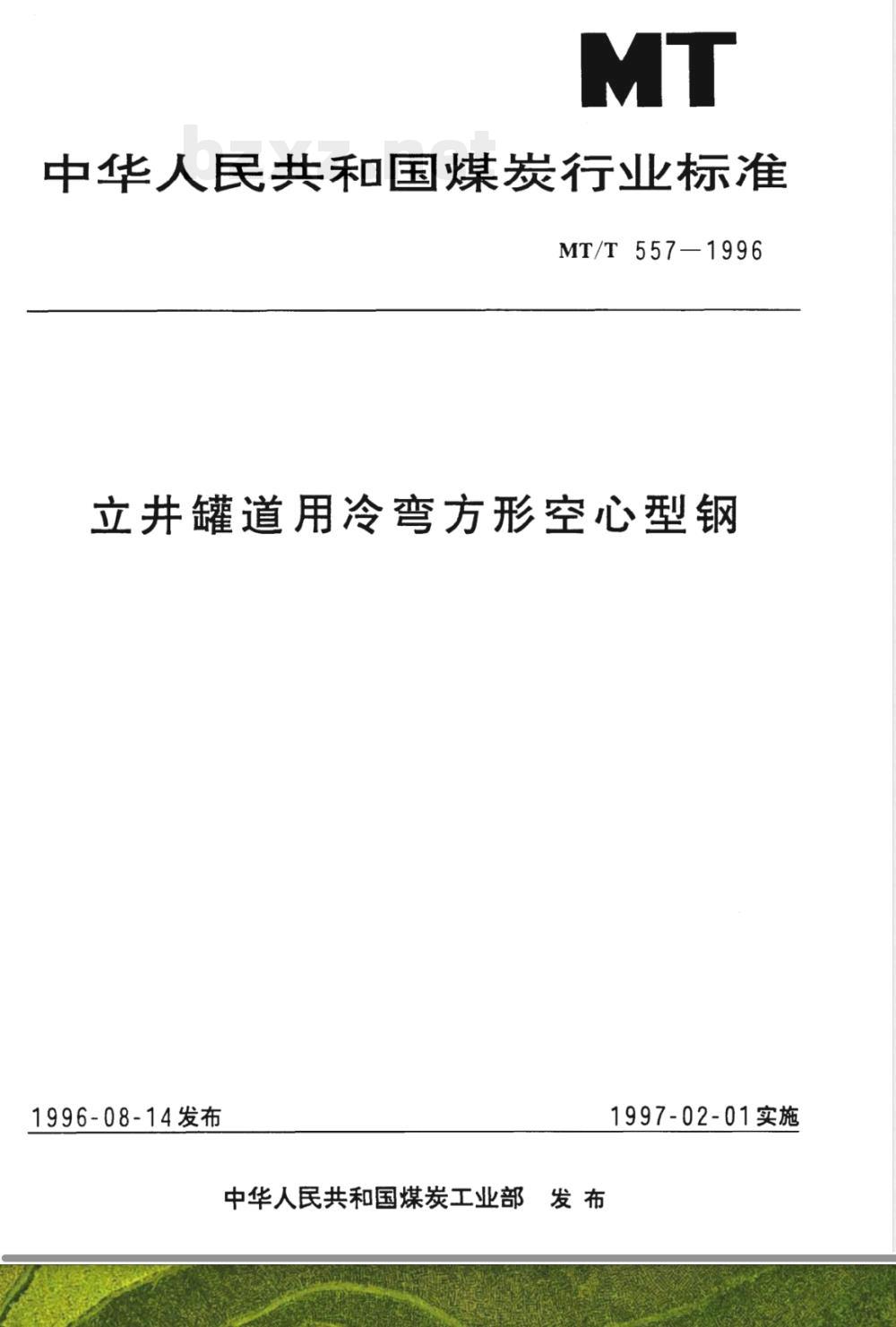

中华人民共和国煤炭行业标准
MT/T557-1996
立井罐道用冷弯方形空心型钢
1996-08-14发布
中华人民共和国煤炭工业部　发 布1997-02-01实施
中华人民共和国煤炭行业标准
立井罐道用冷弯方形空心型钢

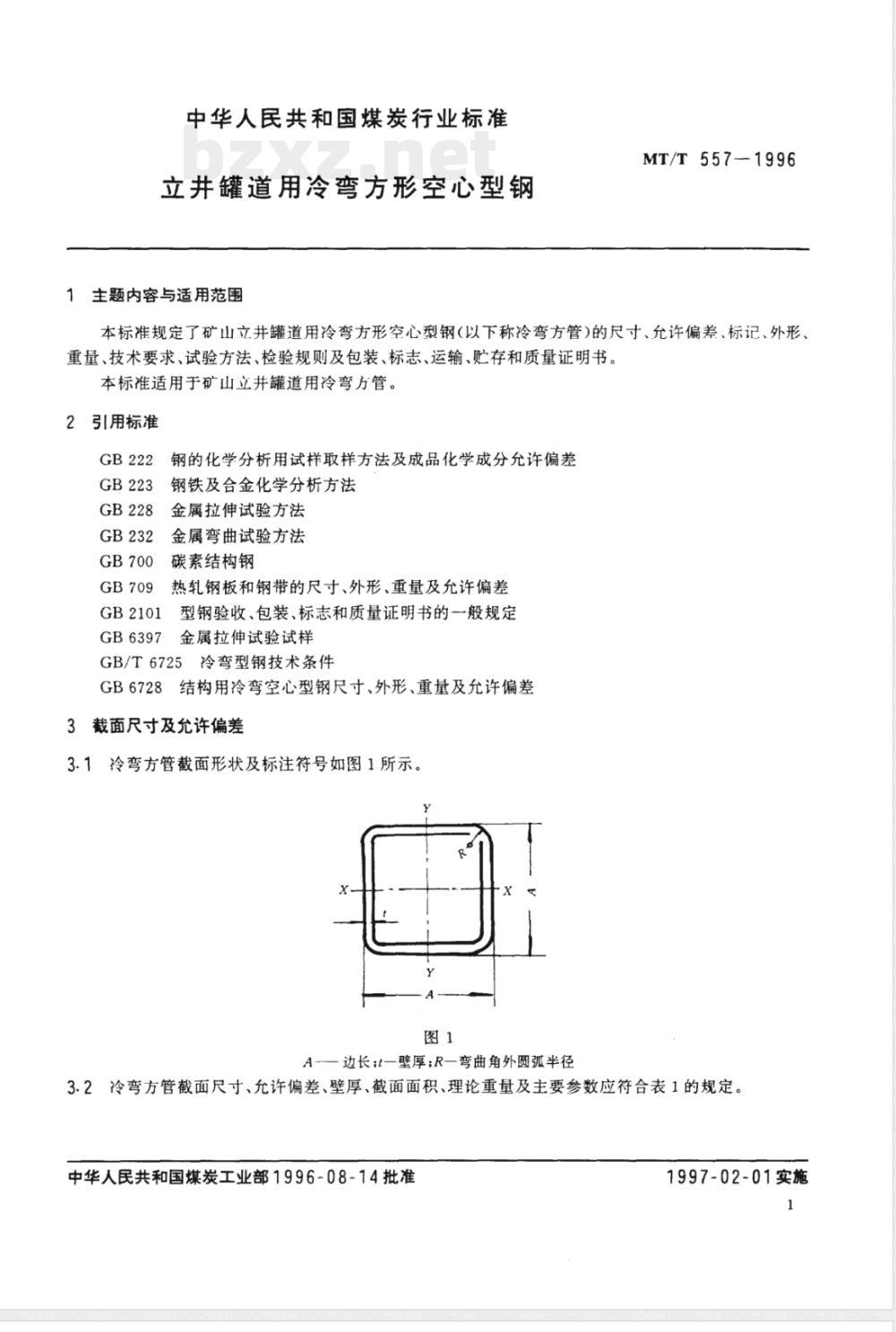

1主题内容与适用范围
MT/T557-1996
本标准规定了矿山立井罐道用冷弯方形空心型钢（以下称冷弯方管)的尺寸、允许偏差、标记、外形、重量、技术要求、试验方法、检验规则及包装、标志、运输、贮存和质量证明书。本标准适用于矿山立井罐道用冷弯方管。2引用标准
GB2101
GB6397
钢的化学分析用试样取样方法及成品化学成分允许偏差钢铁及合金化学分析方法
金属拉伸试验方法
金属弯曲试验方法
碳素结构钢
热轧钢板和钢带的尺寸、外形、重量及允许偏差型钢验收、包装、标志和质量证明书的一般规定金属拉伸试验试样
GB/T6725冷弯型钢技术条件
GB6728结构用冷弯空心型钢尺寸、外形、重量及允许偏差3截面尺寸及允许偏差
3.1冷弯方管截面形状及标注符号如图1所示。图1
A-边长;t一壁厚；R一弯曲角外圆弧半径3.2冷弯方管截面尺寸、允许偏差、壁厚、截面面积、理论重量及主要参数应符合表1的规定。中华人民共和国煤炭工业部1996-08-14批准1997-02-01实施

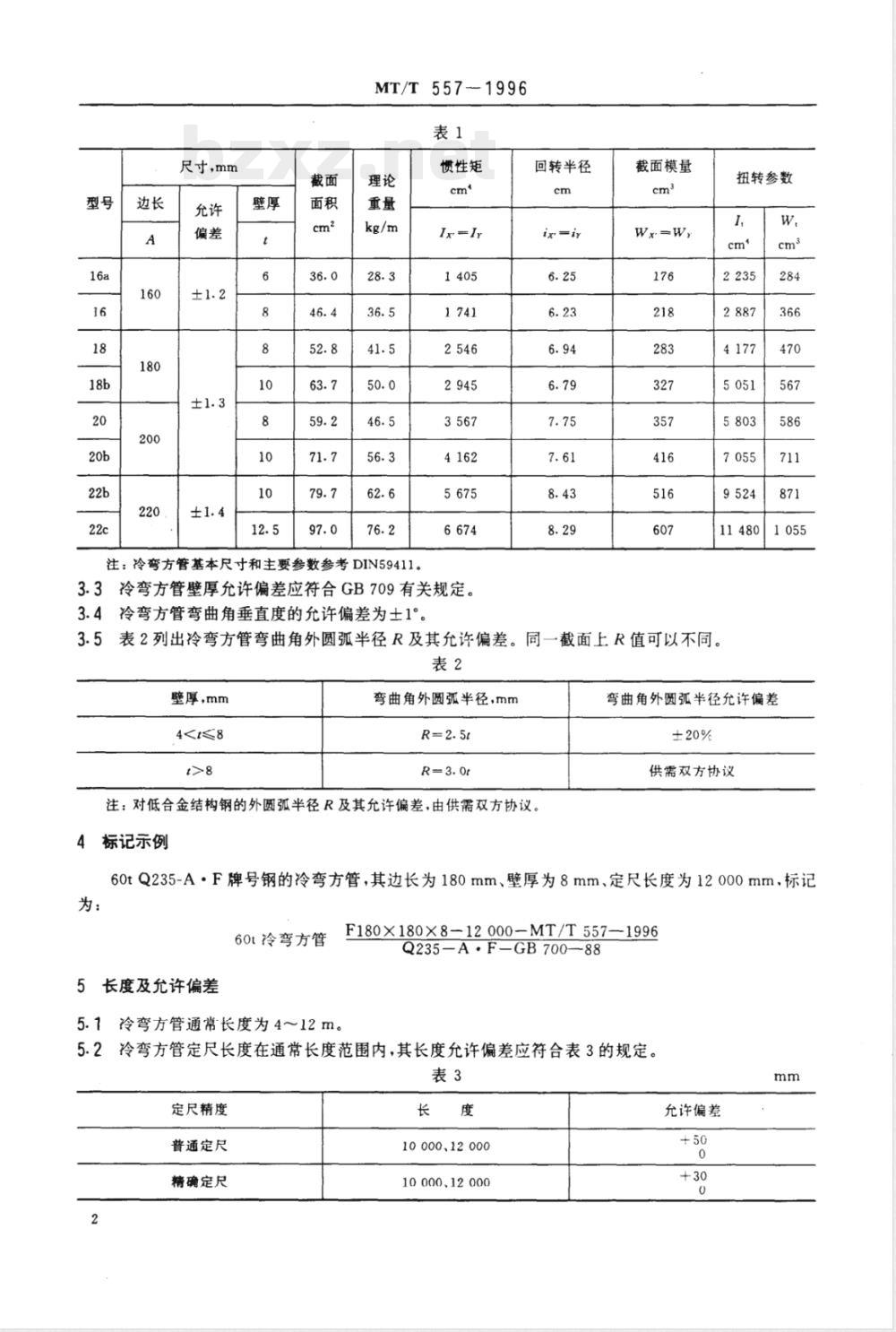

尺寸，mm
MT/T557-1996
注：冷弯方管基本尺寸和主要参数参考DIN59411惯性矩
3.3冷弯方管壁厚允许偏差应符合GB709有关规定。冷弯方管弯曲角垂直度的允许偏差为士1°3.4
回转半径
截面模量
扭转参数
3.5表2列出冷弯方管弯曲角外圆弧半径R及其允许偏差。同一截面上R值可以不同。表2
壁厚，mm
4<≤8
弯曲角外圆弧半径，mm
注：对低合金结构钢的外圆弧半径R及其允许偏差，由供需双方协议。4
标记示例
弯曲角外圆弧半径允许偏差
供需双方协议
60tQ235-A·F牌号钢的冷弯方管，其边长为180mm、壁厚为8mm、定尺长度为12000mm，标记为：
60t冷弯方管
5长度及允许偏差
5.1冷弯方管通常长度为4～12m。F180X180X8-12000-MT/T557-1996Q235-A·F-GB700-88
5.2冷弯方管定尺长度在通常长度范围内，其长度允许偏差应符合表3的规定。表3
定尺精度
普通定尺
精确定尺
10000、12000
10000、12000
允许偏差
MT/T557-1996

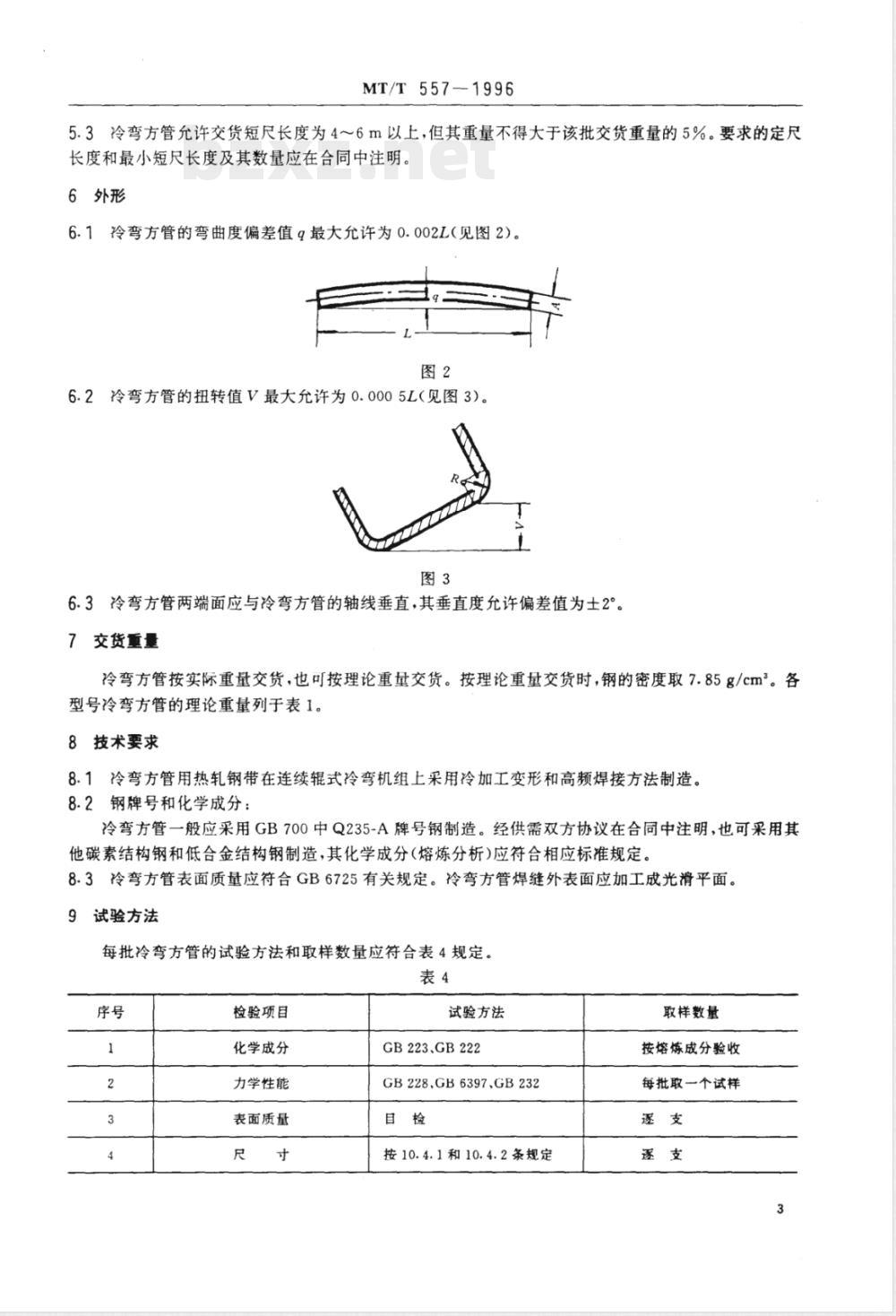

5.3冷弯方管允许交货短尺长度为4～6m以上，但其重量不得大于该批交货重量的5%。要求的定尺长度和最小短尺长度及其数量应在合同中注明。6外形
6.1冷弯方管的弯曲度偏差值q最大允许为0.002L（见图2）。图2
6.2冷弯方管的扭转值V最大允许为0.0005L（见图3）。图3
6.3冷弯方管两端面应与冷弯方管的轴线垂直，其垂直度允许偏差值为士2°。7交货重量
冷弯方管按实际重量交货，也可按理论重量交货。按理论重量交货时，钢的密度取7.85g/cm。各型号冷弯方管的理论重量列于表1。8技术要求
8.1冷弯方管用热轧钢带在连续辊式冷弯机组上采用冷加工变形和高频焊接方法制造。8.2钢牌号和化学成分：
冷弯方管一般应采用GB700中Q235-A牌号钢制造。经供需双方协议在合同中注明，也可采用其他碳素结构钢和低合金结构钢制造，其化学成分(熔炼分析)应符合相应标准规定。8.3冷弯方管表面质量应符合GB6725有关规定。冷弯方管焊缝外表面应加工成光平面。试验方法
每批冷弯方管的试验方法和取样数量应符合表4规定。表4
检验项目
化学成分
力学性能
表面质量
试验方法
GB223、GB222
GB228,GB 6397.GB232
按10.4.1和10.4.2条规定
取样数量
按熔炼成分验收
每批取一个试样
10检验规则
10.1检查和验收
检验项目
端面质量
弯曲度
扭转值
MT/T557--1996

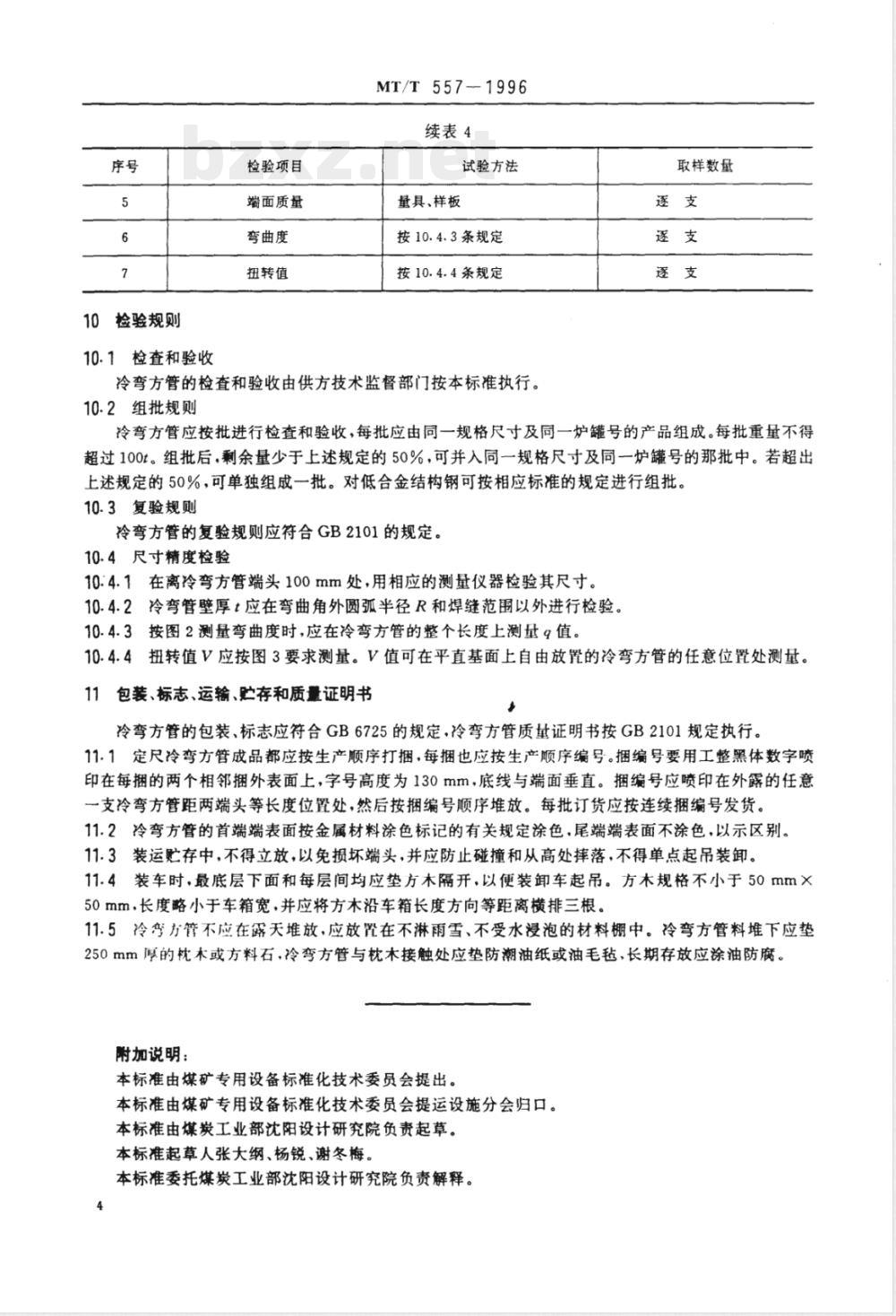

续表4
试验方法
量具、样板
按10.4.3条规定
按10.4.4条规定
冷弯方管的检查和验收由供方技术监督部门按本标准执行。10.2组批规则
取样数量
冷弯方管应按批进行检查和验收，每批应由同一规格尺寸及同一炉罐号的产品组成。每批重量不得超过100t。组批后，剩余量少于上述规定的50%，可并入同一规格尺寸及同一炉罐号的那批中。若超出上述规定的50%，可单独组成一批。对低合金结构钢可按相应标准的规定进行组批。10.3复验规则
冷弯方管的复验规则应符合GB2101的规定。10.4尺寸精度检验
10.4.1在离冷弯方管端头100mm处，用相应的测量仪器检验其尺寸。10.4.2冷弯管壁厚t应在弯曲角外圆弧半径R和焊缝范围以外进行检验。10.4.3按图2测量弯曲度时，应在冷弯方管的整个长度上测量9值。10.4.4扭转值V应按图3要求测量。V值可在平直基面上自由放置的冷弯方管的任意位置处测量。11包装、标志、运输、贮存和质量证明书+
冷弯方管的包装、标志应符合GB6725的规定.冷弯方管质量证明书按GB2101规定执行。11.1定尺冷弯方管成品都应按生产顺序打捆，每捆也应按生产顺序编号。捆编号要用工整黑体数字喷印在每捆的两个相邻捆外表面上，字号高度为130mm，底线与端面垂直。捆编号应喷印在外露的任意一支冷弯方管距两端头等长度位置处，然后按捆编号顺序堆放。每批订货应按连续捆编号发货。11.2冷弯方管的首端端表面按金属材料涂色标记的有关规定涂色.尾端端表面不涂色，以示区别。11.3装运贮存中，不得立放，以免损坏端头，并应防止碰撞和从高处摔落，不得单点起吊装卸。11.4装车时，最底层下面和每层间均应垫方木隔开，以便装卸车起吊。方木规格不小于50mm×50mm.长度略小于车箱宽，并应将方木沿车箱长度方向等距离横排三根。11.5冷弯方管不应在露天堆放，应放置在不淋雨雪、不受水浸泡的材料棚中。冷弯方管料堆下应垫250mm厚的枕木或方料石，冷弯方管与枕木接触处应垫防潮油纸或油毛毡，长期存放应涂油防腐。附加说明：
本标准由煤矿专用设备标准化技术委员会提出。本标准由煤矿专用设备标准化技术委员会提运设施分会归口。本标准由煤炭工业部沈阳设计研究院负责起草。本标准起草人张大纲、杨锐、谢冬梅。本标准委托煤炭工业部沈阳设计研究院负责解释。4
中华人民共和国煤炭免费标准bzxz.net
行业标准
立井罐道用冷弯方形空心型钢
MT/T 557--1996
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：68522112
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售不得翻印
版权专有
开本880×1230
1997年3月第一版
印张1/2
字数8千字
1997年3月第一次印刷
印数1-700
书号：155066·2-11281
定价5.00元
标目304-88
