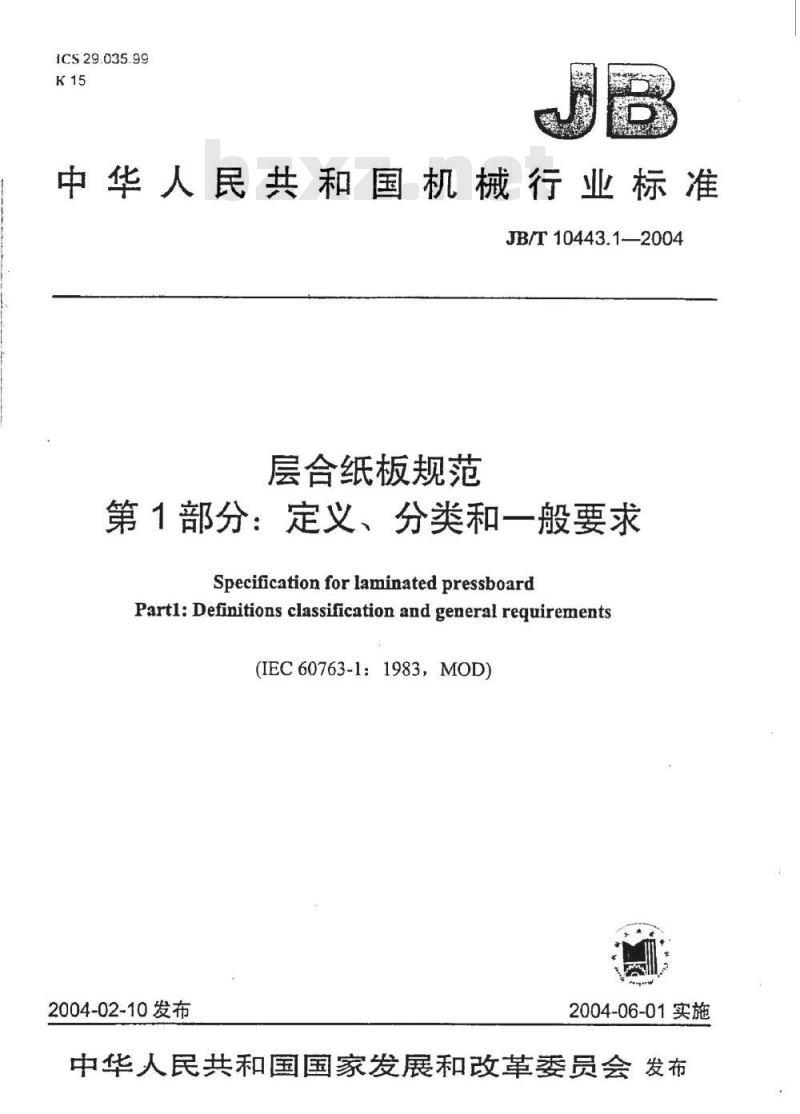

【机械行业标准(JB)】 层合纸板规范 第1部分：定义、分类和一般要求

ICS29.035.99
中华人民共和国机械行业标准
JB/T10443.1-2004
层合纸板规范
第1部分：定义、分类和一般要求SpecificationforlaminatedpressboardPartl: Definitions classification and general requirements(IEC60763-1：1983，MOD)
2004-02-10发布
2004-06-01实施
中华人民共和国国家发展和改革委员会发布前言

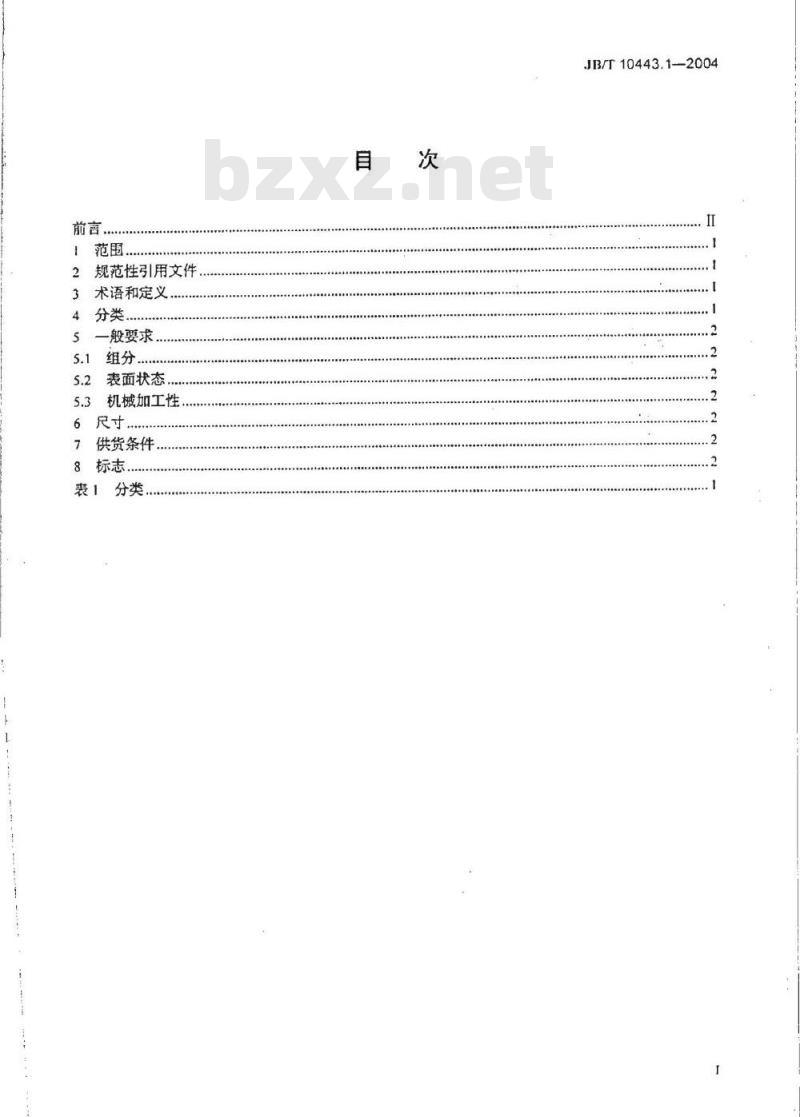

规范性引用文件
术语和定义
一般要求
表面状态，
机械加工性
供货条件
JB/T10443.1—2004
JB/T10443.1—2004

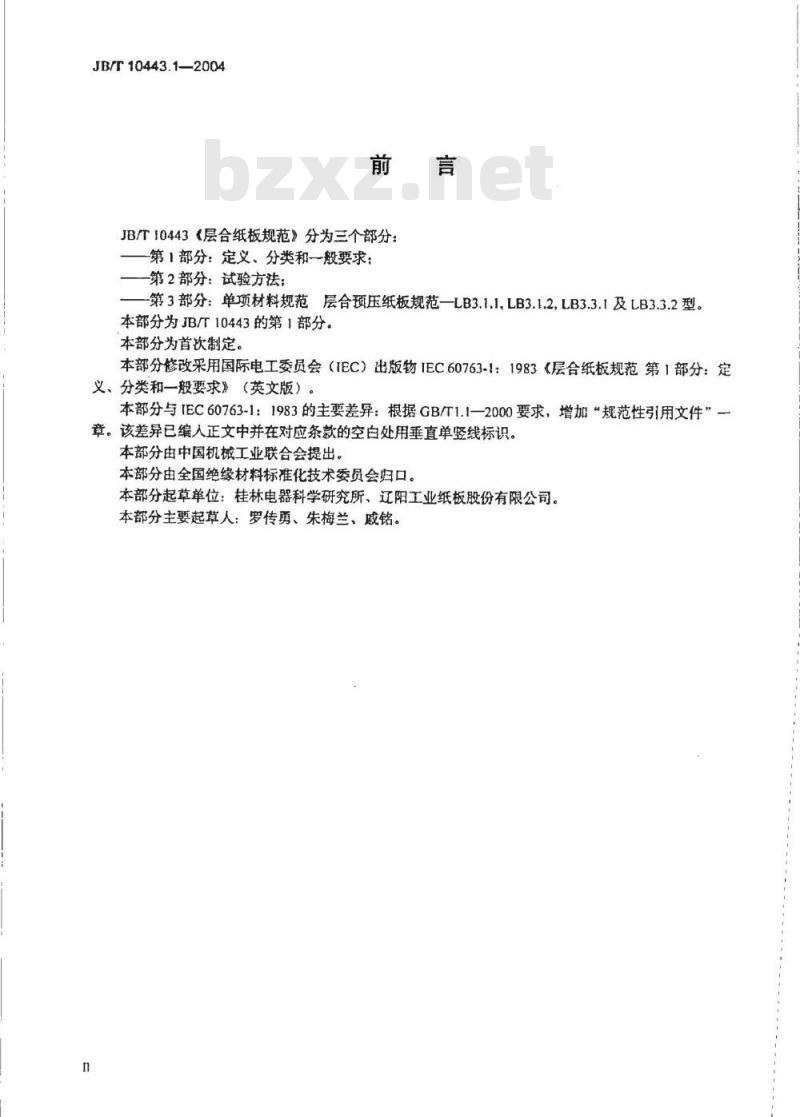

JB/T10443《层合纸板规范》分为三个部分：第1部分：定义、分类和一般要求：一第2部分：试验方法：
第3部分：单项材料规范层合预压纸板规范一LB3.1.1,LB3.1.2,LB3.3.1及LB3.3.2型。本部分为JB/T10443的第1部分。本部分为首次制定。
本部分修改采用国际电工委员会（IEC）出版物IEC60763-1：1983《层合纸板规范第1部分：定义、分类和一般要求》（英文版）。本部分与IEC60763-1：1983的主要差异：根据GB/T1.1—2000要求，增加“规范性引用文件”章。该差异已编人正文中并在对应条款的空白处用垂直单竖线标识。本部分由中国机械工业联合会提出。本部分由全国绝缘材料标准化技术委员会归口。本部分起草单位：桂林电器科学研究所、辽阳工业纸板股份有限公司。本部分主要起草人：罗传勇、朱梅兰、戚铭。n

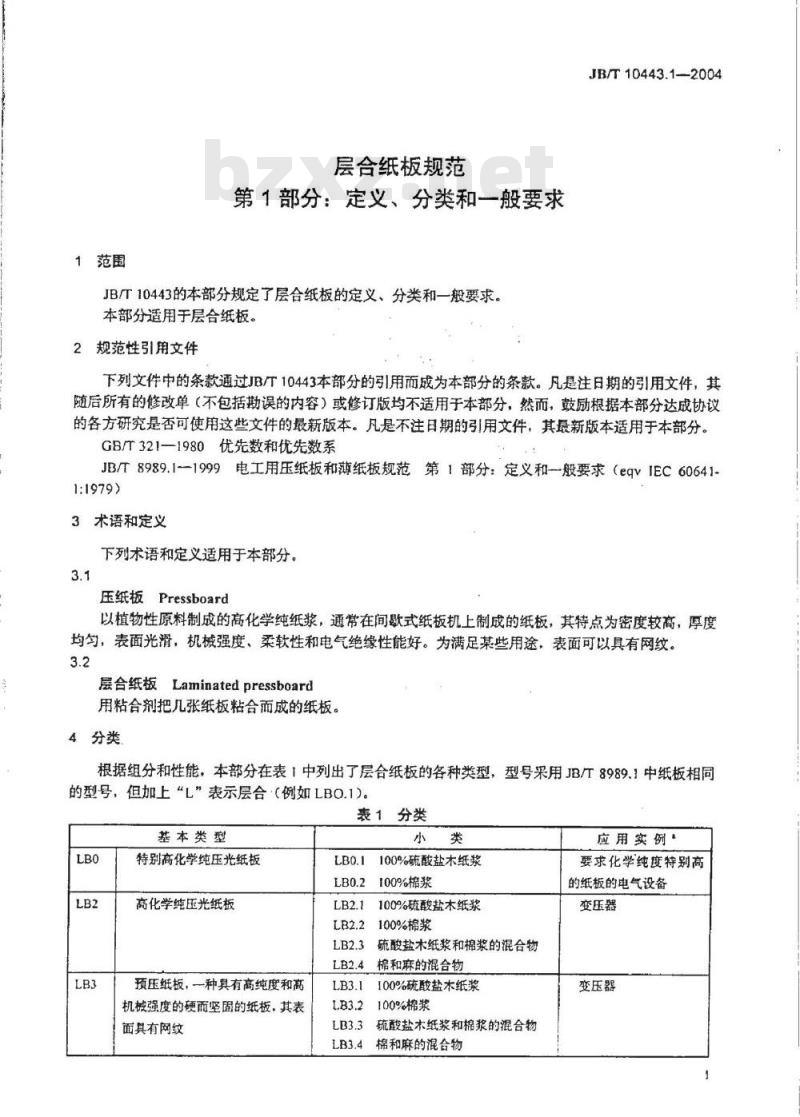

1范围
层合纸板规范
第1部分：定义、分类和一般要求JB/T10443的本部分规定了层合纸板的定义、分类和一般要求。本部分适用于层合纸板。
2规范性引用文件
JB/T10443.1-2004
下列文件中的条款通过JB/T10443本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/321—1980优先数和优先数系JB/T8989.1-1999电工用压纸板和薄纸板规范第1部分：定义和-般要求（eqvIEC60641-1:1979)
3术语和定义
下列术语和定义适用于本部分。3.1
压纸板Pressboard
以植物性原料制成的高化学纯纸浆，通常在间歇式纸板机上制成的纸板，其特点为密度较高，厚度均匀，表面光滑，机械强度、柔软性和电气绝缘性能好。为满足某些用途，表面可以具有网纹。3.2
层合纸板Laminatedpressboard
用粘合剂把几张纸板粘合而成的纸板。4分类
根据组分和性能，本部分在表1中列出了层合纸板的各种类型，型号采用JB斤8989.1中纸板相同的型号，但加上“L”表示层合（例如LBO.1)。表1分类
基本类型
特别高化学纯压光纸板
高化学纯压光纸板
预压纸板，一种具有高纯度和高机械强度的硬而坚固的纸板，其表面具有网纹
LB0.1100%硫酸盐木纸浆
LB0.2100%棉浆
100%硫酸盐木纸浆
100%棉浆wwW.bzxz.Net
硫酸盐木纸浆和棉浆的混合物
棉和麻的混合物
100%硫酸盐木纸浆
100%棉浆
硫酸盐术纸浆和棉浆的混合物
棉和麻的混合物
应用实例！
要求化学纯度特别高
的纸板的电气设备
变压器
变压器

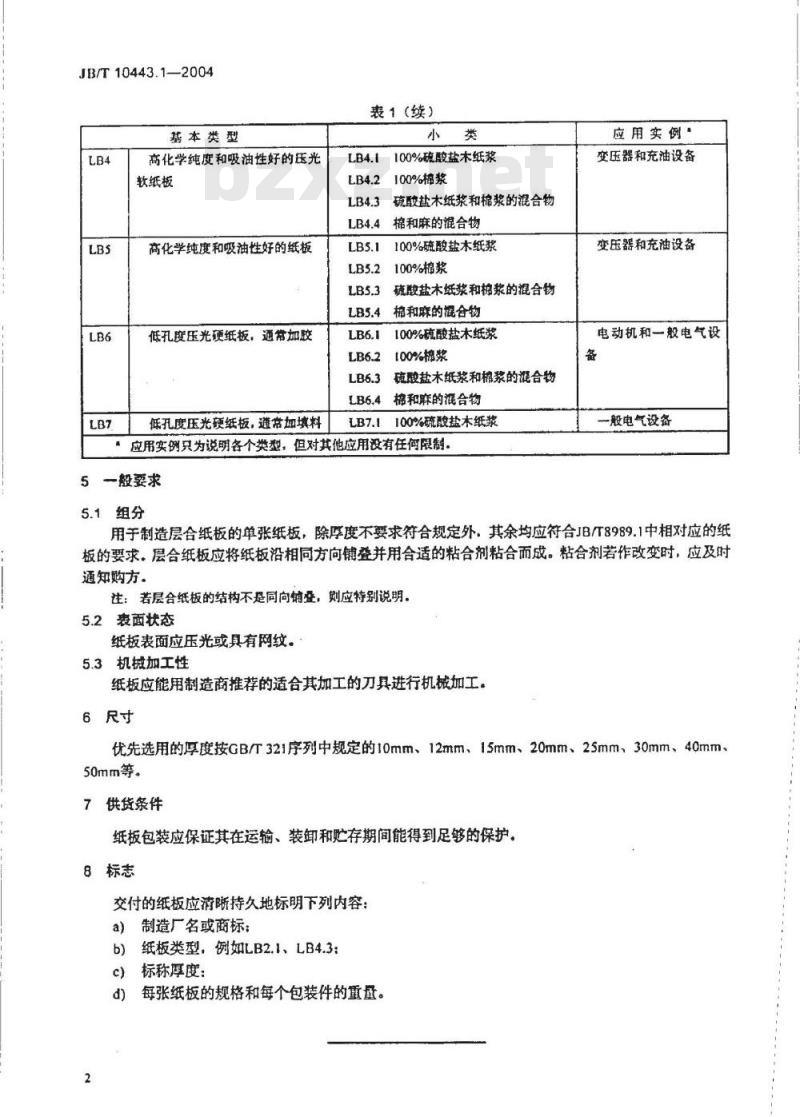

JB/T10443.1—2004
基本类型
高化学纯度和吸油性好的压光
软纸板
高化学纯度和吸油性好的纸板
低孔度压光硬纸板，通带加胶
低孔度压光硬纸板，遵带加填料表1（续）
LB4.1100%硫酸盐木纸浆
100%棉浆
硫酸盐木纸浆和棉浆的混合物
棉和麻的混合物
100%硫酸盐木纸浆
100%棉浆
硫殿盐木纸浆和棉浆的混合物
棉和麻的据合物
100%硫酸盐木纸浆
100%棉浆
殖酸盐木纸浆和棉浆的混合物
棉和麻的混合物
100%硫酸盐木纸浆
应用实例只为说明各个类型，但对其他应用没有任何限制。一般要求
应用实例
变压器和充油设备
变压器和充油设备
电动机和一般电气设
一般电气设备
5.1组分
用于制造层合纸板的单张纸板，除厚度不要求符合规定外：其余均应符合JB/T8989.1中相对应的纸板的要求。层合纸板应将纸板沿相同方向铺叠并用合适的粘合剂粘合而成。粘合剂若作改变时，应及时通知购方。
注：若层合纸板的结不是同向铺登，刻应特别说明。5.2裘面状态
纸板表面应压光或具有网纹。
5.3机械加工性
纸板应能用制造商推荐的适合其加工的刀具进行机械加工。6尺寸
优先选用的厚度按GB/321序列中规定的10mm、12mm、15mm、20mm、25mm、30mm、40mm50mm等。
供货条件
纸板包装应保证其在运输、装卸和贮存期间能得到足够的保护。8标志
交付的纸板应清晰持久地标明下列内容：a)制造厂名或商标；
纸板类型，例如LB2.1、LB4.3：b)
标称厚度：
每张纸板的规格和每个包装件的重量。人民共和
机械行业标准
层合纸板规范
第1部分：定义、分类和一般要求JB/T10443.1--2004
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
开本890mm×1240mm
1/16·0.5印张·8千字
2004年6月第1版第1次印刷
书号：15111：7303
网址：http://cmpbook.com编辑部电话：
直销中心电话：
（010）88379779
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
