【机械行业标准(JB)】 电工用皱纹绝缘纸 第3部分：技术要求

ICS29.035.99
中华人民共和国机械行业标准
JB/T10441.3—-2004
电工用皱纹绝缘纸
第3部分：技术要求
CrepeinsulatingpapersforelectricalpurposesPart3:Technicalspecification（IEC60554-3-3：1980，M0D）
2004-03-12发布
2004-08-01实施

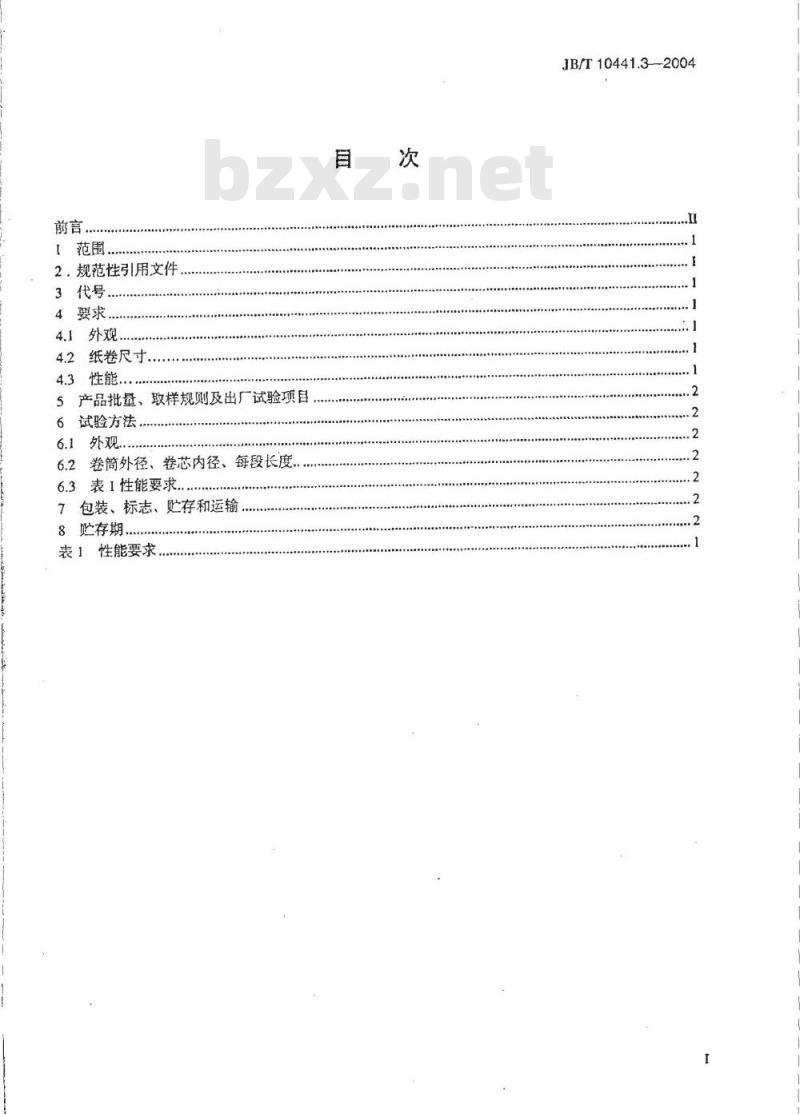

中华人民共和国国家发展和改革委员会发布前言
2.规范性引用文件
要求，
纸卷尺寸
产品批量、取样规则及出厂试验项目S
试验方法
卷简外径、卷芯内径、每段长度6.2
6.3表1性能要求，
包装、标志、贮存和运输
8贮存期
性能要求
JB/T10441.32004
JB/T10441.3-2004

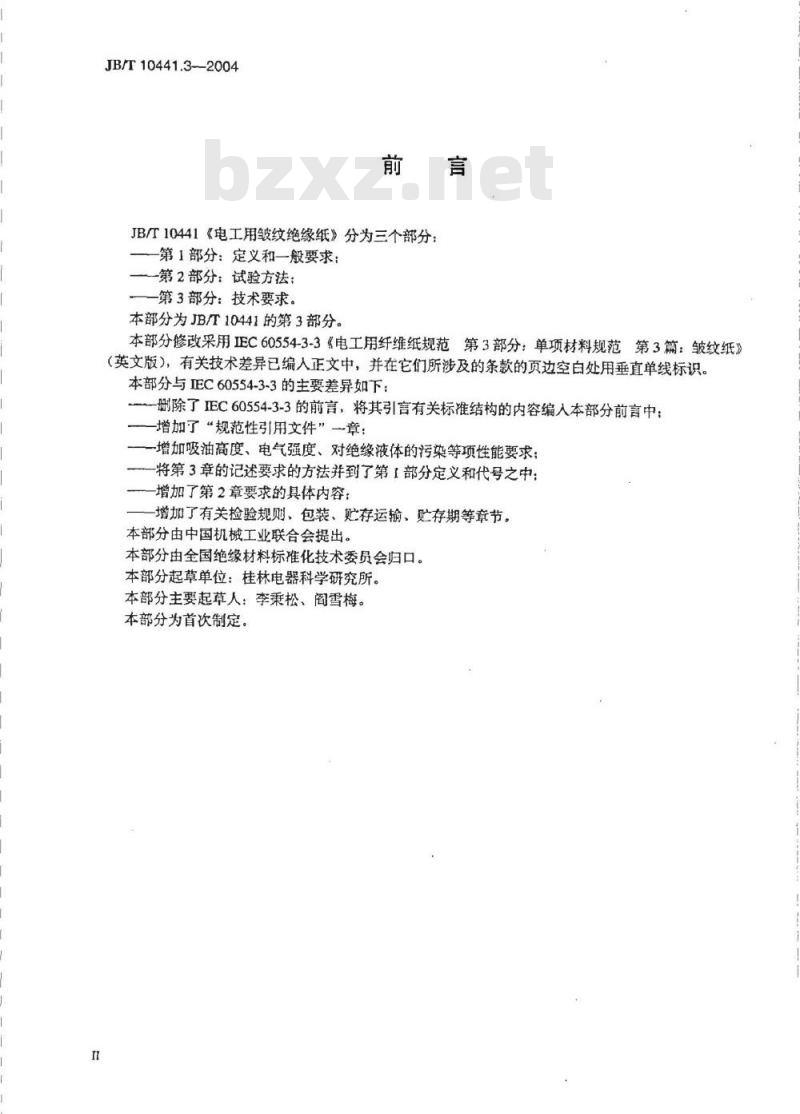

JB/T10441《电工用皱纹绝缘纸》分为三个部分：第1部分：定义和一般要求：
第2部分：试验方法；
一第3部分：技术要求。
本部分为JB/T10441的第3部分。本部分修改采用IEC60554-3-3《电工用纤维纸规范第3部分：单项材料规范第3篇：皱纹纸》（英文版），有关技术差异已编人正文中，并在它们所涉及的条款的页边空白处用垂直单线标识。本部分与IEC60554-3-3的主要差异如下：一删除了IEC60554-3-3的前言，将其引言有关标准结构的内容编入本部分前言中：增加了“规范性引用文件”一章；一增加吸油高度、电气强度、对绝缘液体的污染等项性能要求：一将第3章的记述要求的方法并到了第1部分定义和代号之中：一增加了第2章要求的具体内容：增加了有关捡验规则、包装、贮存运输、贮存期等章节。本部分由中国机械工业联合会提出。本部分由全国绝缘材料标准化技术委员会归口。本部分起草单位：桂林电器科学研究所。本部分主要起草人：李秉松、阎雪梅。本部分为首次制定。

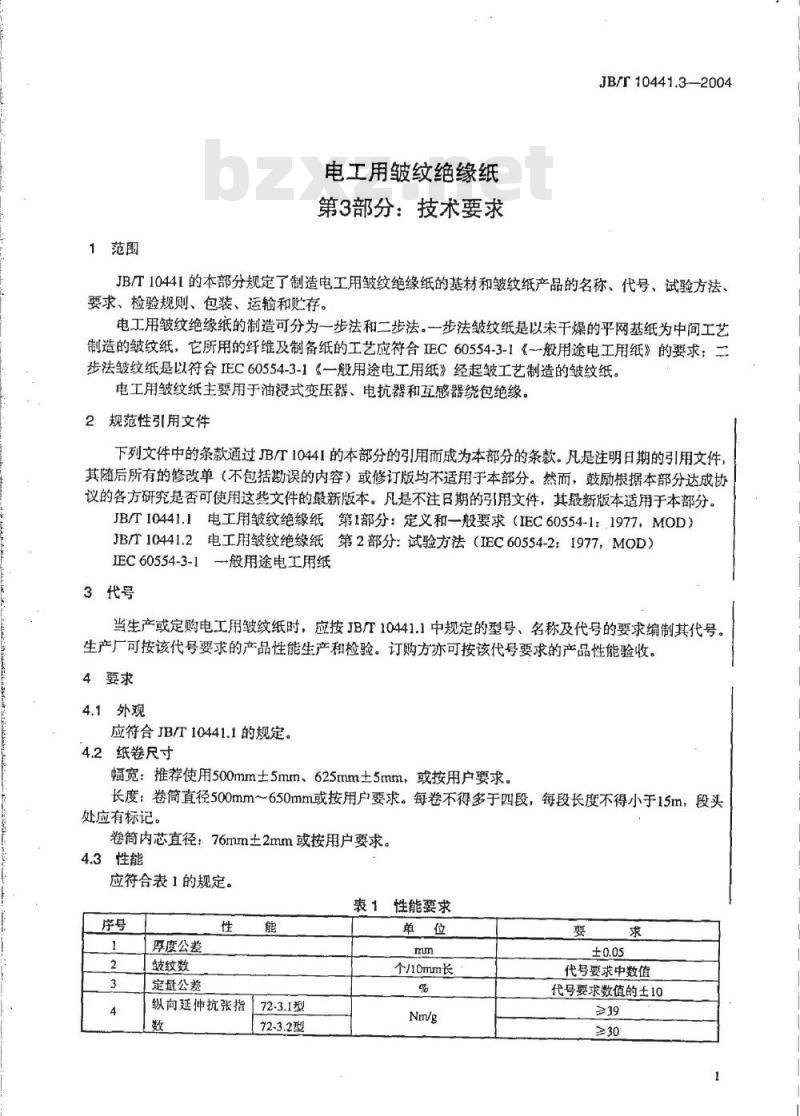

1范围
电工用皱纹绝缘纸
第3部分：技术要求
JB/r10441.3-—2004
JB/T10441的本部分规定了制造电工用皱纹绝缘纸的基材和皱纹纸产品的名称、代号、试验方法、要求、检验规则、包装、运输和贮存。电工用皱纹绝缘纸的制造可分为一步法和二步法。一步法皱纹纸是以未干燥的平网基纸为中间工艺制造的皱纹纸，它所用的纤维及制备纸的工艺应符合EC60554-3-1《一般用途电工用纸》的要求：二步法皱纹纸是以符合IEC60554-3-1《一般用途电工用纸》经起皱工艺制造的皱纹纸。电工用皱纹纸主要用于油浸式变压器、电抗器和互感器绕包绝缘。2规范性引用文件
下列文件中的条款通过JB/T10441的本部分的引用而成为本部分的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T10441.1电工用皱纹绝缘纸第1部分：定义和一般要求（IEC60554-1：1977，MOD）JB/T10441.2电工用皱纹绝缘纸第2部分：试验方法（IEC60554-2：1977，MOD）EC60554-3-1一般用途电工用纸
3代号
当生产或定购电工用皱纹纸时，应按JB/T10441.1中规定的型号、名称及代号的要求编制其代号。生产厂可按该代号要求的产品性能生产和检验。订购方亦可按该代号要求的产品性能验收。4要求
4.1外观
应符合JB/T10441.1的规定。
4.2纸卷尺寸Www.bzxZ.net
幅宽：推荐使用500mm士5mm、625mm土5mm，或按用户要求。长度：卷筒直径500mm～650mm或按用户要求。每卷不得多于四段，每段长度不得小于15m，段头处应有标记。
卷简内芯直径：76mm土2mm或按用户要求。4.3性能
应符合表1的规定。
厚度公差
皱纹数
定盘公差
纵向延伸抗张指
72-3.1型
72-3.2型
表1性能要求
个/10mm长
代号要求中数值
代号要求数值的士10
JB/T10441.3—2004
吸油高度
断裂伸长率
水抽出物电导率
水抽出物pH
电气强度(油中)
对变压油的污染

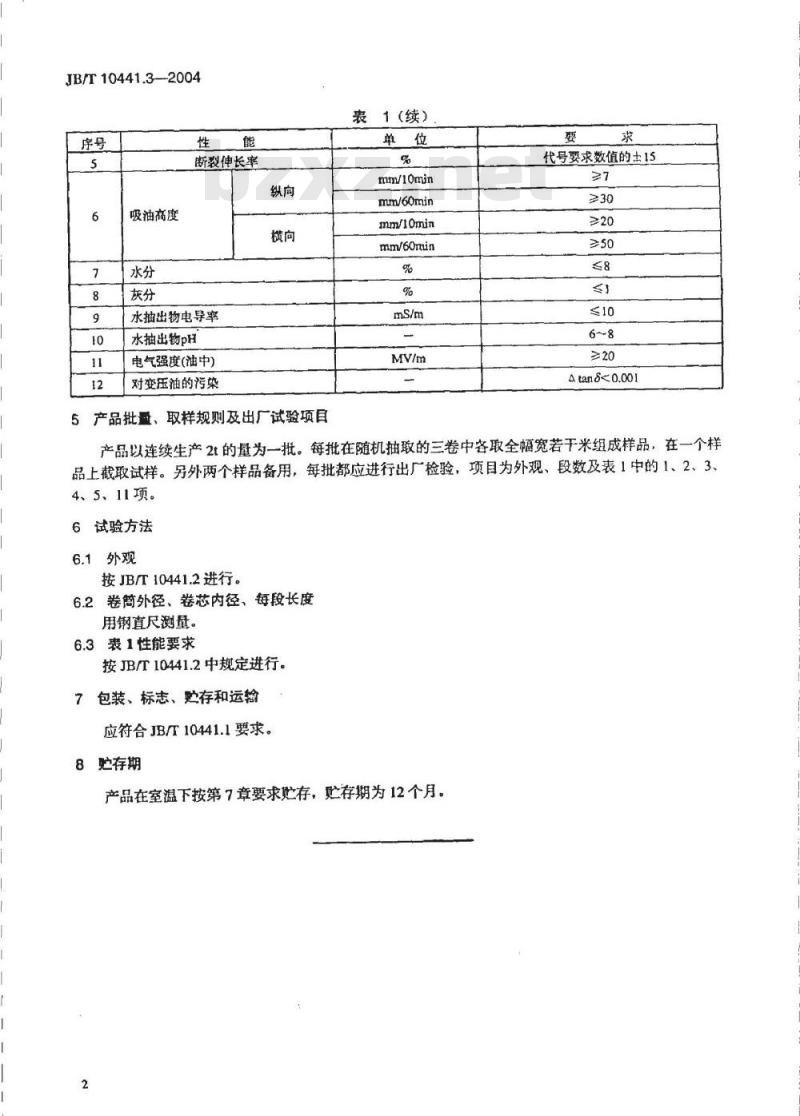

5产品批量、取样规则及出厂试验项目表1(续）
mm/10min
mm/60min
mm/10min
mm/60min
代号要求数值的±15
4tan8<0.001
产品以连续生产2t的量为一批。每批在随机抽取的三卷中各取全幅宽若干米组成样品，在一个样品上截取试样。另外两个样品备用，每批都应进行出厂检验，项目为外观、段数及表1中的1、2、3、4、5、11项。
6试验方法
6.1外观
按JB/T10441.2进行。
6.2卷筒外径、卷芯内径、每段长度用钢直尺测量。
6.3表1性能要求
按JB/T10441.2中规定进行。
包装、标志、购存和运输
应符合JB/T10441.1要求。
8贮存期
产品在室温下按第7章要求存，贮存期为12个月。2
中华人民共和国
机械行业标准
电工用皱纹绝缘纸
第3部分：技术要求
JB/T10441.3-2004
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
开本890mm×1240mm1/16?0.5印张?8千字2004年8月第1版第1次印刷
书号：15111·7353
网址：http://cmpbook.com编辑部电话：（010）88379779
直销中心电话：（010）88379693封面无防伪标均为盗版
版权专有
侵权必究
