【交通行业标准(JT)】 公路土工合成材料试验规程(附条文说明)

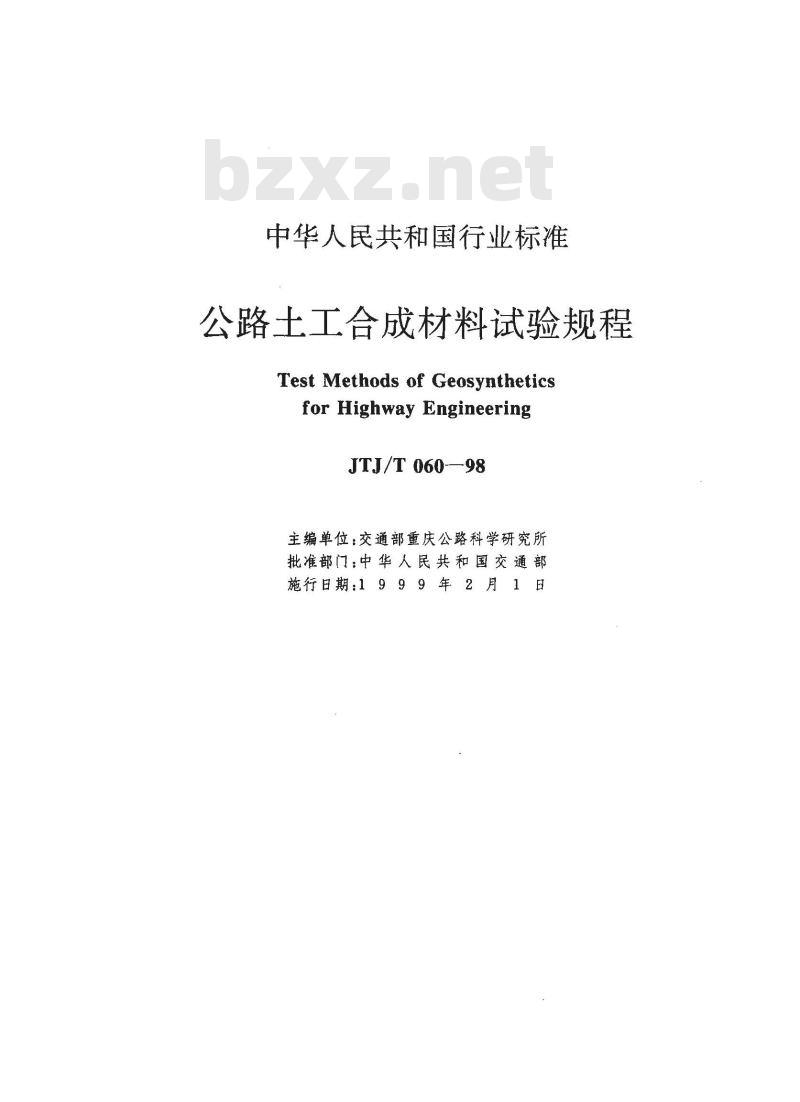

中华人民共和国行业标准
公路土工合成材料试验规程
Test Methods of Geosyntheticsfor Highway Engineering
JTJ/T 060—98
主编单位：交通部重庆公路科学研究所批准部门：中华人民共和国交通部施行日期：1999年2月1日

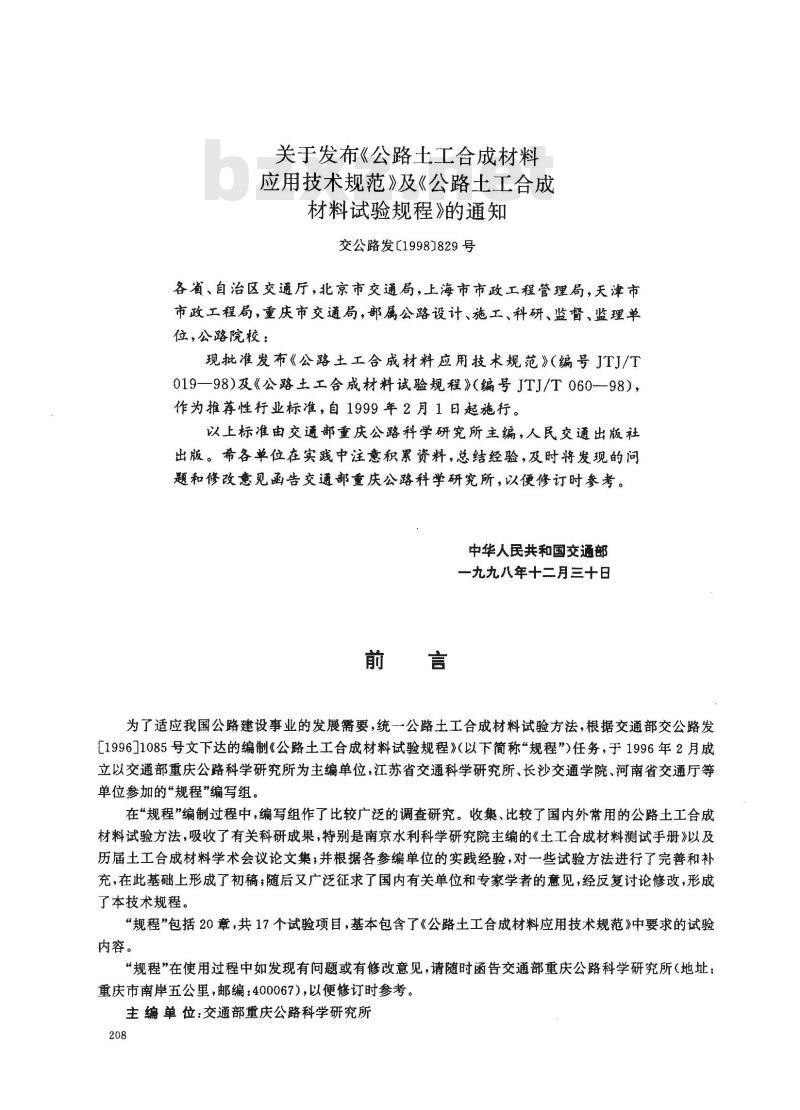

关于发布《公路土工合成材料
应用技术规范》及《公路土工合成材料试验规程》的通知
交公路发【1998】829号
各省、自治区交通厅，北京市交通局，上海市市政工程管理局，天津市市政工程局，重庆市交通局，部属公路设计、施工、科研、监督、监理单位，公路院校：
现批准发布《公路土工合成材料应用技术规范》（编号JTJ/T019—98)及《公路土工合成材料试验规程》（编号JTJ/T060-—98），作为推荐性行业标准，自1999年2月1日起施行。以上标准由交通部重庆公路科学研究所主编，人民交通出版社出版。希各单位在实践中注意积累资料，总结经验，及时将发现的问题和修改意见函告交通部重庆公路科学研究所，以便修订时参考。中华人民共和国交通部
一九九八年十二月三十日
为了适应我国公路建设事业的发展需要，统一公路土工合成材料试验方法，根据交通部交公路发[1996]1085号文下达的编制《公路土工合成材料试验规程》（以下简称“规程”)任务，于1996年2月成立以交通部重庆公路科学研究所为主编单位，江苏省交通科学研究所、长沙交通学院、河南省交通厅等单位参加的“规程”编写组。
在“规程”编制过程中，编写组作了比较广泛的调查研究。收集、比较了国内外常用的公路土工合成材料试验方法，吸收了有关科研成果，特别是南京水利科学研究院主编的《土工合成材料测试手册》以及历届土工合成材料学术会议论文集；并根据各参编单位的实践经验，对一些试验方法进行了完善和补充，在此基础上形成了初稿；随后又广泛征求了国内有关单位和专家学者的意见，经反复讨论修改，形成了本技术规程。
“规程”包括20章，共17个试验项目，基本包含了《公路土工合成材料应用技术规范》中要求的试验内容。
“规程”在使用过程中如发现有问题或有修改意见，请随时函告交通部重庆公路科学研究所（地址：重庆市南岸五公里，邮编：400067），以便修订时参考。主编单位：交通部重庆公路科学研究所208

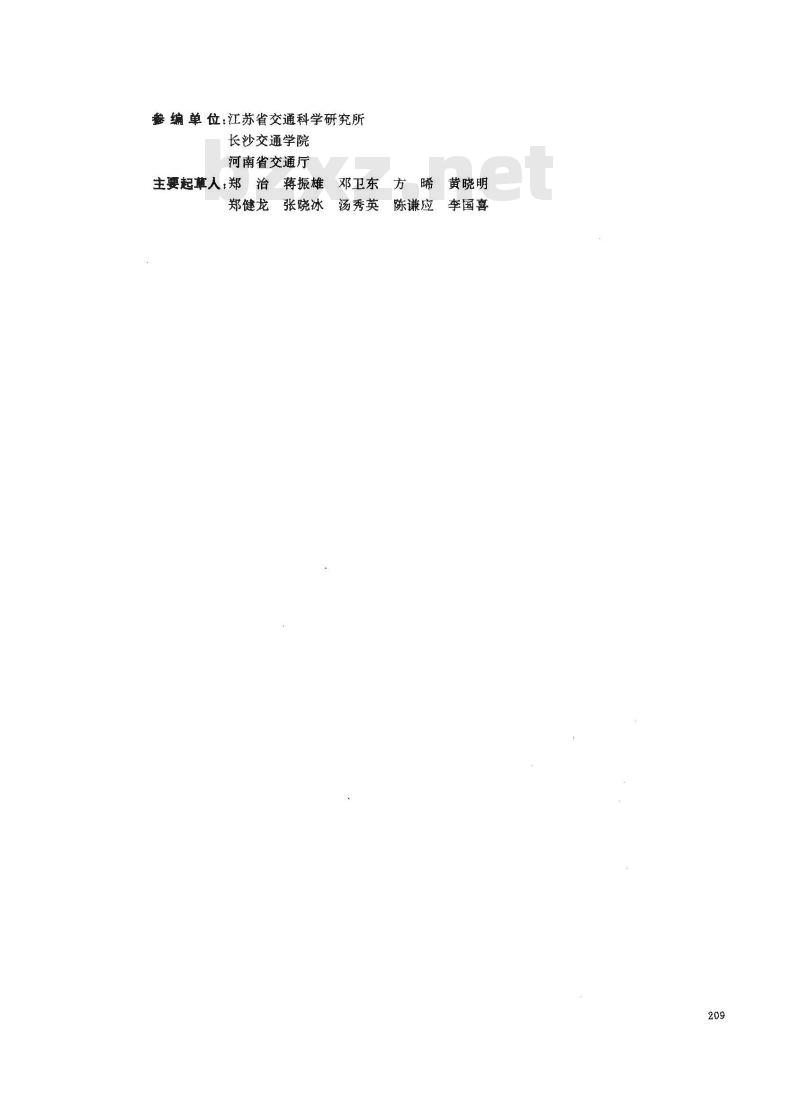

蚕鑫编单位：江苏省交通科学研究所长沙交通学院
河南省交通厅
邓卫东
主要起草人：郑
蒋振雄
方晞黄晓明
郑健龙
张晓冰
汤秀英
陈谦应
李国喜此内容来自标准下载网

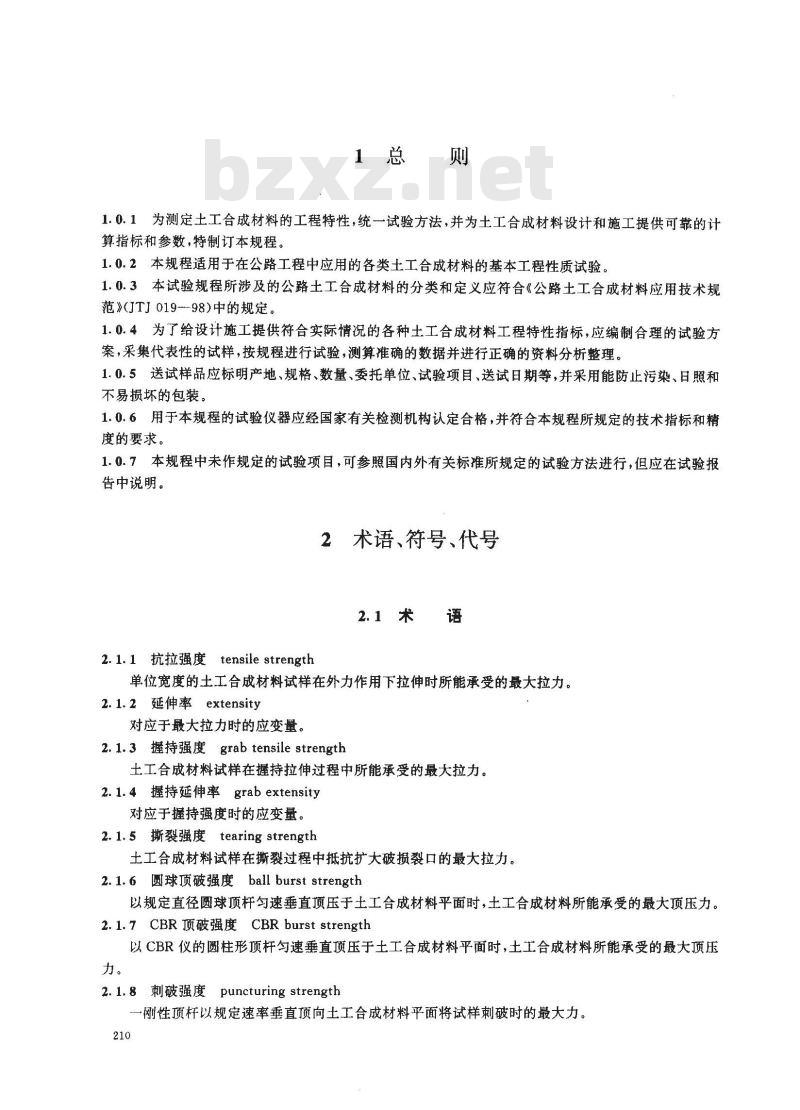

1总则　
1.0.1为测定土工合成材料的工程特性，统一试验方法，并为土工合成材料设计和施工提供可靠的计算指标和参数，特制订本规程。1.0.2本规程适用于在公路工程中应用的各类土工合成材料的基本工程性质试验。1.0.3本试验规程所涉及的公路土工合成材料的分类和定义应符合《公路土工合成材料应用技术规范》(JTJ019--98)中的规定。
1.0.4为了给设计施工提供符合实际情况的各种土工合成材料工程特性指标，应编制合理的试验方案，采集代表性的试样，按规程进行试验，测算准确的数据并进行正确的资料分析整理。1.0.5送试样品应标明产地、规格、数量、委托单位、试验项目、送试日期等，并采用能防止污染、日照和不易损坏的包装。
1.0.6用于本规程的试验仪器应经国家有关检测机构认定合格，并符合本规程所规定的技术指标和精度的要求。
1.0.7本规程中未作规定的试验项目，可参照国内外有关标准所规定的试验方法进行，但应在试验报告中说明。
2术语、符号、代号
2.1术语
2.1.1抗拉强度tensile strength单位宽度的士工合成材料试样在外力作用下拉伸时所能承受的最大拉力。2.1.2延伸率extensity
对应于最大拉力时的应变量。
2.1.3握持强度grab tensile strength土工合成材料试样在握持拉伸过程中所能承受的最大拉力。2. 1.4握持延伸率grab extensity对应于握持强度时的应变量。
2.1.5撕裂强度tearing strength土工合成材料试样在撕裂过程中抵抗扩大破损裂口的最大拉力。2.1.6圆球顶破强度ball burst strength以规定直径圆球顶杆匀速垂直顶压于土工合成材料平面时，土工合成材料所能承受的最大顶压力。2.1.7CBR 顶破强度CBR burst strength以CBR仪的柱形顶杆勾速垂直顶压于土工合成材料平面时，土工合成材料所能承受的最大顶压力。
2.1.8刺破强度puncturingstrength一刚性顶杆以规定速率垂直顶向土工合成材料平面将试样刺破时的最大力。210

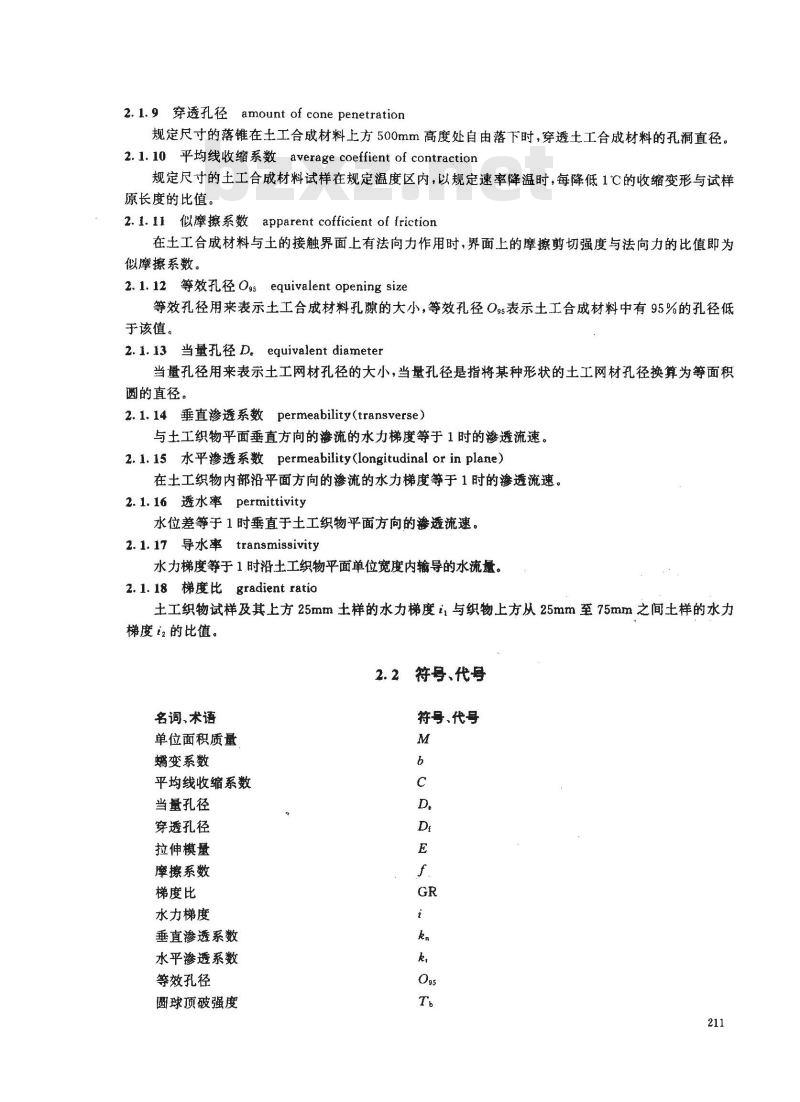

2. 1.9穿透孔径 amount of cone penetration规定尺寸的落锥在土工合成材料上方500mm高度处自由落下时，穿透土工合成材料的孔洞直径。2. 1.10 平均线收缩系数 average coeffient of contraction规定尺寸的土工合成材料试样在规定温度区内，以规定速率降温时，每降低1℃的收缩变形与试样原长度的比值，
2. 1. 11似摩擦系数 apparent cofficient of friction在土工合成材料与土的接触界面上有法向力作用时，界面上的摩擦剪切强度与法向力的比值即为似摩擦系数。
2. 1. 12 等效孔径Ogs equivalent opening size等效孔径用来表示土工合成材料孔隙的大小，等效孔径0表示土工合成材料中有95%的孔径低于该值。
2.1.13 当量孔径 D. eguivalent diameter当量孔径用来表示土工网材孔径的大小，当量孔径是指将某种形状的土工网材孔径换算为等面积圆的直径。
2.1.14垂直渗透系数permeability(transverse）与土工织物平面垂直方向的渗流的水力梯度等于1时的渗透流速。2.1.15水平渗透系数permeability(longitudinal or in plane)在土工织物内部沿平面方向的渗流的水力梯度等于1时的渗透流速。2.1.16透水率permittivity
水位差等于1时垂直于土工织物平面方向的渗透流速。2.1.17导水率transmissivity
水力梯度等于1时沿土工织物平面单位宽度内输导的水流量。2.1.18梯度比gradient ratio
土工织物试样及其上方25mm土样的水力梯度i与织物上方从25mm至75mm之间土样的水力梯度的比值。
符号、代号
名词、术语
单位面积质量
螨变系数
平均线收缩系数
当量孔径
穿透孔径
拉伸模量
摩擦系数
梯度比
水力梯度
垂直渗透系数
水平渗透系数
等效孔径
圆球顶破强度
符号、代号
CBR顶破强度
握持强度
刺破强度
抗拉强度
撕裂强度
应变量
延伸率
导水率
法向应力
剪应力
摩擦角
透水率
试样制备及数据整理
3.1试样的制备
3.1.1试样不应含有灰尘、折痕、损伤部分和可见瘫点。3.1.2每项试验的试样应从样品长度与宽度方向上随机剪取，但距样品边缘至少100mm。3.1.3为同一试验剪取两个以上的试样时，不应在同一纵向或横向位置上剪取，如不可避免时应在试验报告中说明。
3.1.4剪取试样应满足精度要求。3.1.5剪取试样时，应先制定剪裁计划，对每项试验所用的全部试样，应予编号。3.1.6上述原则适用于各种土工布、土工膜和土工复合制品，但不包括土工格栅等专门用途制品。3.2试样的调湿与饱和
3.2.1试样一般应置于温度为20℃士2℃，相对湿度为65%士2%和标准大气压的环境中调湿24h。3.2.2如果确认试样不受环境影响，则可不调湿，但应在记录中注明试验时的温度和湿度。3.2.3土工织物试样在需要饱和时，宜采用真空抽气法饱和。3.3试验数据的整理方法
算术平均值按下式计算：
式中 n-试样个数;
i-第i块试验的试样值；
-n块试样试样值的算术平均值。3.3.2标准差按下式计算：
3.3.3变异系数C.按下式计算：
)2/(n = 1)
×100%
在资料分析中，可疑数据的舍弃宜按照K倍标准差作为舍弃标准，即舍弃那些在元土K。范围以3.3.4
外的测定值，对不同的试件数量，K值按表3.3.4选用：表3.3.4
统计量的临界值
试件数量
4.0.1目的及适用范围
单位面积质量试验
本试验方法适用于土工合成材料，测定其单位面积质量。4.0.2仪器和仪具
1剪刀。
2尺：最小分度值为Imm。
3天平：感量0.01g（现场测试可为0.1g）。4.0.3试样制备
1试样数量不得少于10块，对试样进行编号。11
2试样面积，对一般土工合成材料，试样面积为10cm×10cm，裁剪和测量精度为1mm;对网孔较大或均匀性较差的土工合成材料，可适当加大试样尺寸。3取样方法：按本规程3.1条剪取试样。4.0.4试验步骤
1称量：将裁剪好的试样按编号顺序逐一在关平上称量，并细心测读和记录，读数应精确到0.01g（现场测试可精确到0.1g）。
4.0.5结果整理
1按下式计算每块试样的单位面积质量M：M=\A
式中 M-
单位面积质量，8/m，
m-试样质量,g,
A-—试样面积,m。
2按照本规程3.3条计算单位面积质量的平均值M、标准差及变异系数C.。3本试验记录格式如表4.0.5所示。(4.0.5)
委托单位
名称与型号
试样状态
试样尺寸
试验日期
平均值
标准差。
变异系数 C,%
4.0.6报告
说明试验方法。
表4.0.5土工含成材料单位面积质量试验记录试验温度
试验湿度
试验者
计算者
校核者
试样面积
平均单位面积质量，区/m2。
标准差。及变异系数C。
5厚度试验
用厚度试验仪测厚度
5.1.1目的和适用范围
本试验方法适用于测定土工合成材料在不同压力下的厚度。5.1.2仪器和仪具
厚度试验仪由下列部件及用具组成，见图5.1.2。1基准板:其面积要大于 2 倍的压脚面积。单位面积质量
(g/m2)
2可更换的压脚：采用表面光滑、面积为25cm的圆形压脚。压脚重5N,放在试样上时，其自重对试样施的压力为2kPa士0.01kPa。3采用磁码或杠杆方法对压脚加压，压力分别为：20kPa士0.1kPa，200kPa±1kPa。214
4百分表(或千分表）：用以量测基准板至压脚间的垂直距离。试样厚度大于0.5mm时，表的最小分度值为0.01mm；厚度等于或小于0.5mm时，最小分度值为0.001mm。
5秒表：最小分度值为0.1s。
5.1.3试样制备
1试样数量不得少于10块，对试样进行编号。2试样面积为10cm×10cm；
3取样方法：按本规程3.1条剪取试样。5.1.4试验步骤
图5.1.2厚度试验仪图
1—基准板;2--试样，3—-平衡锤4—指示表，5压脚;6码1擦净基准板和压脚，检查压脚轴是否灵活，调整百分表至零读数。2提起压脚，将试样在不受张力情况下放置在基准板与压脚之间。轻轻放下压脚，稳压30s后记录百分表读数。
3土工合成材料的厚度一般指在2kPa压力下的厚度测定值，在需测定厚度随压力的变化时，尚需进行4～5步骤。
4增加磁码对试样施加20kPa士0.1kPa的压力，稳压30s后读数。5增加磁码对试样施加200kPa士1kPa的压力，稳压30s后读数。除去压力，取出试样。6重复本条2～5的步骤，测试完10块试样。5.1.5结果整理
1按本规程3.3条分别计算每种压力下6块试样厚度的算术平均值，以mm表示。当试样厚度大于0.5mm，要求计算精确至0.01mm；当厚度小于或等于0.5mm，要求精确至0.001mm。2按本规程3.3条计算每种压力下厚度的标准差。及变异系数C。3在未明确规定压力时，采用2kPa压力下的试样厚度平均值作为土工合成材料试样的厚度。4本试验记录格式如表5.1.5所示。5绘制厚度与压力的关系曲线图，图中横轴为压力的对数坐标，纵轴为厚度的平均值，见图5.1.5。5.1.6报告
1给出试样某一压力下的平均厚度；2给出平均厚度的标准差。和变异系数Cv。(ura)期血
压力 P(kPa)
图5.1.5针刺无纺布的厚度一压力曲线（用厚度试验仪测试）1000
委托单位
名称与型号
试样状态
仪器型号
试验日期
厚度（mm）
平均值（mm）
标准差。
变异系数C，%
5.2.1目的和适用范围
表5.1.5土工合成材料厚度试验记录试验温度
试验湿度
试验者
计算者
校核者
5.2用无侧限抗压强度试验仪测厚度本试验方法适用于测定土工合成材料在不同压力下的厚度。5.2.2仪器和仪具
无侧限抗压强度试验仪包括以下部件及用具，见图5.2.2。图 5. 2.2无侧限抗压强度仪示意围1—基板;2-—试样;3-量力计(钢环或压力传感器）：4—测力表：5-加压杆；6—压脚：7—指示表;8—手柄216
200kPa
1可升降的基准板：其面积应大于2倍的圆形压脚面积。2可更换的压脚：圆形，25cm。
3量力系统：量力钢环（或压力传感器）、测力表，量力钢环应定期标定。4其它百分表(或千分表)、秒表。5.2.3试样制备
1试样数量为10块，对试样进行编号。2试样面积为10cm×10cm。
3取样方法：按本规程3.1条剪取试样。5.2.4试验步骤
转动手柄，使基准板上升，待其与压脚接触，调整百分表至零读数。1
2转动手柄，使基准板下降，将试样放在板上。3再转动手柄，使基准板上升，试样受压。可根据1～300kPa的压力范围和量力环的钢环系数来确定加压时量力环中测力表的读数范围，一般在此读数范围内分三级加压，施加压力分别为：2kPa土0.01kPa、20kPa士0.01kPa、200kPa士0.01kPa，每次加压后需稳压30s再读数。4土工合成材料的厚度一般指2kPa压力下的厚度测定值，在只需测定该压力下的厚度时，可只对试样施加2kPa士0.01kPa的压力。5重复1~4步骤，测试10块试样。5.2.5结果整理
1由量力环变形读数和钢环系数，计算各变形值时试样所受的压力。2按不同压力时的试样厚度绘制厚度一压力曲线，图中横轴为压力的对数坐标，纵轴为厚度的平均值，见图5.2.5。
压力 P(&Pa)
图5.2.5土工合成材料厚度～压力曲线3计算出每种压力下试样的平均厚度、标准差α及变异系数C。1000
4在未明确规定压力时，采用2kPa压力下测得的试样厚度平均值作为土工合成材料试样的厚度。
5本试验记录格式如表5.2.5所示。5.2.6报告
内容同本规程5.1.6条。
委托单位
名称与型号
试样状态
仪器型号
压脚尺寸
钢环系数
百分表（0.01mm）
钢环（0.01mm）
压力（kPa）
厚度（mm）
百分表（0.01mm）
钢环（0.01mm）
压力（kPa）
厚度（mm）
百分表（0.01mm）
钢环(0.01mm)
压力（kPa）
厚度（mm）
百分表（0.01mm）
钢环（0.01mm）
压力（kPa）
厚度(mm）
百分表（0.01mm）
钢环（0.01mm）
压力(kPa）
厚度（mm）
6.0.1目的及适用范围
表5.2.5土工合成材料厚度试验记录试验温度
试验湿度
试验日期
试验者
计算者
校核者
6土工格栅、土工网网孔尺寸试验本试验方法适用于测定孔径较大的各种土工格栅或土工网的网孔大小。6.0.2仪器、设备
游标卡尺：量程250mm，精度0.001mm218
