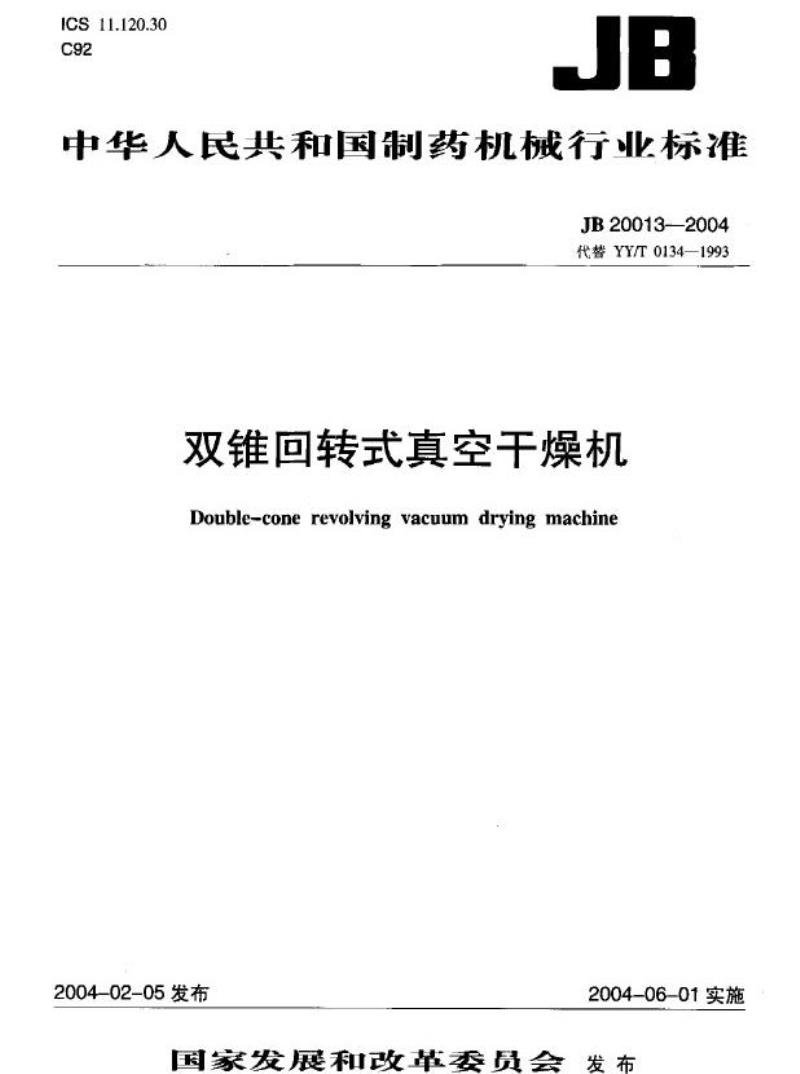

【机械行业标准(JB)】 双锥回转式真空干燥机

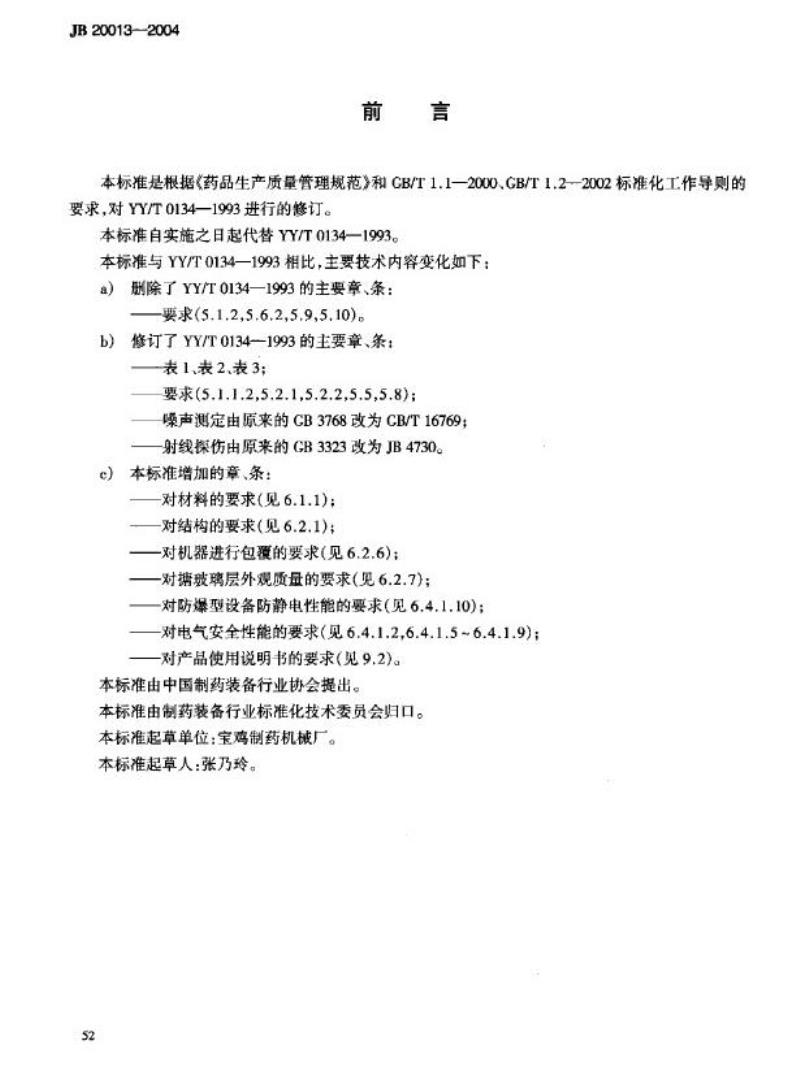

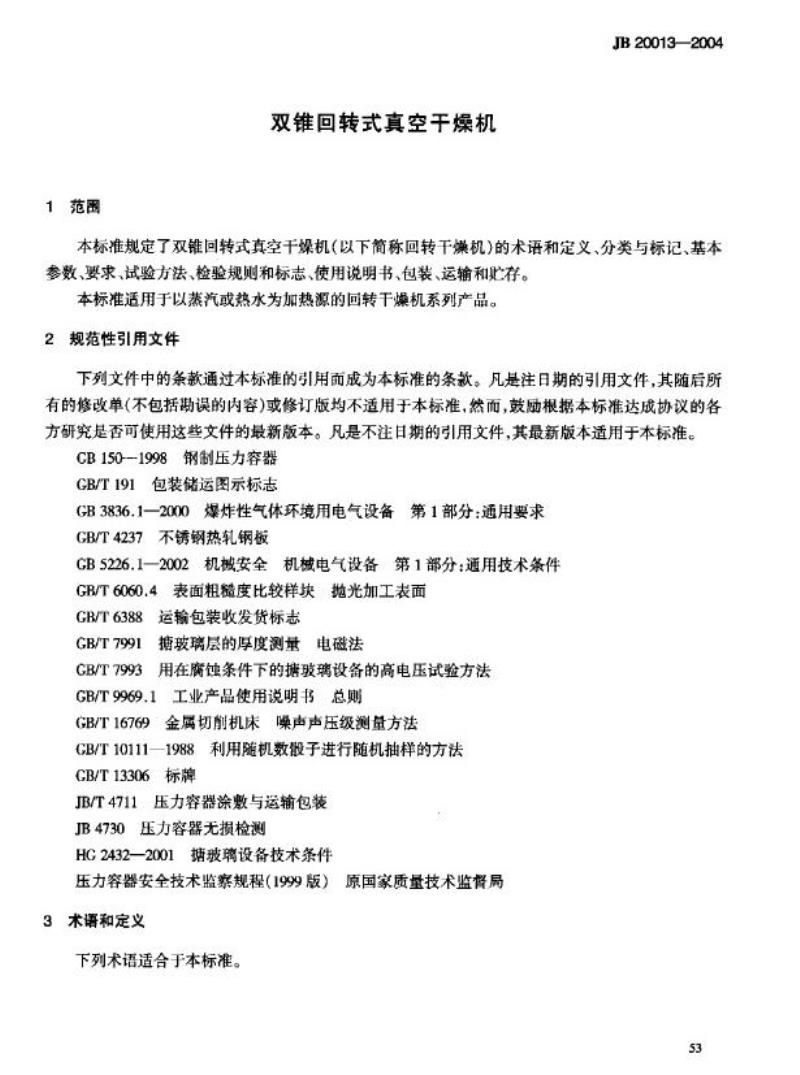

中华人民共和国制药机械行业标准 JB20013—2004 代替YY/T0134—1993 双锥回转式真空干燥机 2004-02-05发布 2004-06-01实施 国家发展和改革委员会发布 前言 本标准是根据《药品生产质量管理规范》和GB/T1.1—2000、GB/T1.2—2002标准化工作导则的要求，对YY/T0134—1993进行的修订。自实施之日起，本标准代替YY/T0134—1993。本标准与YY/T0134—1993相比，主要技术内容变化如下： a) 删除了YY/T0134—1993的主要章节、条款：要求（5.1.2, 5.6.2, 5.9, 5.10）； b) 修订了YY/T0134—1993的主要章节、条款：表1、表2、表3；要求（5.1.1.2, 5.2.1, 5.2.2, 5.5, 5.8）；噪声测定由原来的CB3768改为CB/T16769；射线探伤由原来的GB3323改为JB4730。 c) 本标准增加的章节、条款： - 对材料的要求（见6.1.1）； - 对结构的要求（见6.2.1）； - 对机器进行包覆的要求（见6.2.6）； - 对玻璃层外观质量的要求（见6.2.7）； - 对防爆型设备防静电性能的要求（见6.4.1.10）； - 对电气安全性能的要求（见6.4.1.2, 6.4.1.5~6.4.1.9）； - 对产品使用说明书的要求（见9.2）。 本标准由中国制药装备行业协会提出，由制药装备行业标准化技术委员会归口，由宝鸡制药机械厂起草，主要起草人：张乃玲。 1 范围 本标准规定了双锥回转式真空干燥机（以下简称回转干燥机）的术语和定义、分类与标记、基本参数、要求、试验方法、检验规则、标志、使用说明书、包装、运输和贮存。本标准适用于以蒸汽或热水为加热源的回转干燥机系列产品。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 - CB150-1998 钢制压力容器 - GB/T191 包装储运图示标志 - GB3836.1-2000 爆炸性气体环境用电气设备 第1部分：通用要求 - GB/T4237 不锈钢热轧钢板 - GB5226.1-2002 机械安全 机械电气设备 第1部分：通用技术条件 - GB/T6060.4 表面粗糙度比较样块抛光加工表面 - GB/T6388 运输包装收发货标志 - GB/T7991 - GB/T7993 - GB/T9969.1 工业产品使用说明书总则 - GB/T10111-1988 利用随机数法进行随机抽样的方法 - GB/T13306 标牌 - JB/T4711 压力容器涂敷与运输包装 - JB4730 压力容器无损检测 3 术语和定义 下列术语适用于本标准。 3.1 双锥（double-cone） 两端各连接一个圆维构成的回转体。 3.2 本体（body） 与物料接触的内层双锥形容器。 3.3 容器（container） 本体与夹套组成的双层容器。 4 分类和标记 4.1 分类 按电气类型分为普通型和防爆型。按本体材料分为槽玻璃型和不锈钢型。 4.2 规格系列 规格按本体的公称容积（L）确定，见表1。 规格系列 | 400 | 800 | 1000 | 1500 | 2000 | 3000 | 4000 | 5000 4.3 标记 型号由产品功能代号、型式代号、规格代号、特征代号和设计改进号组成。其标记如下： - 设计改进号（A、B等） - 特征代号：结构及材料（见表2） - 规格代号：本体公称容积（L） - 型式代号：双锥回转式真空干燥机 - 产品功能代号
