【通信行业标准(YD)】 用户接入网中综合传输电信业务和有线电视业务的技术要求

YD/T876-1996

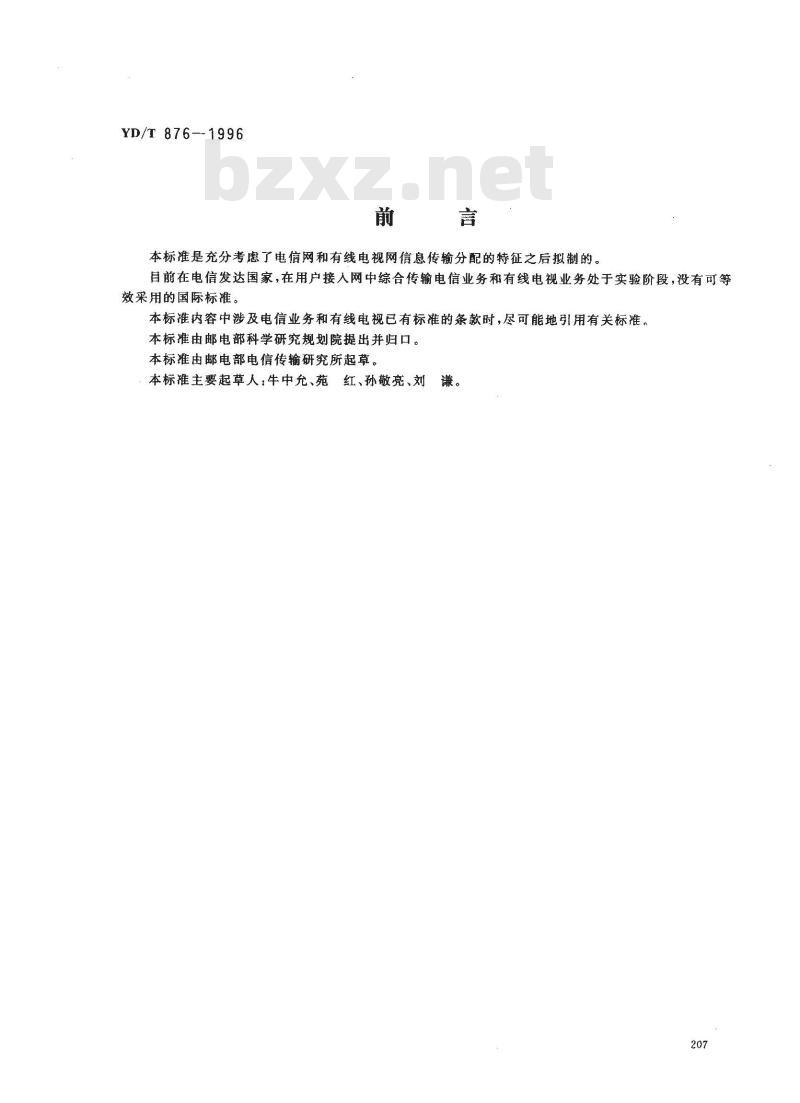

本标准是充分考虑了电信网和有线电视网信息传输分配的特征之后拟制的。目前在电信发达国家，在用户接入网中综合传输电信业务和有线电视业务处于实验阶段，没有可等效采用的国际标准。
本标准内容中涉及电信业务和有线电视已有标准的条款时，尽可能地引用有关标准。本标准由邮电部科学研究规划院提出并归口。本标准由邮电部电信传输研究所起草。本标准主要起草人：牛中允、苑红、孙敬亮、刘谦。

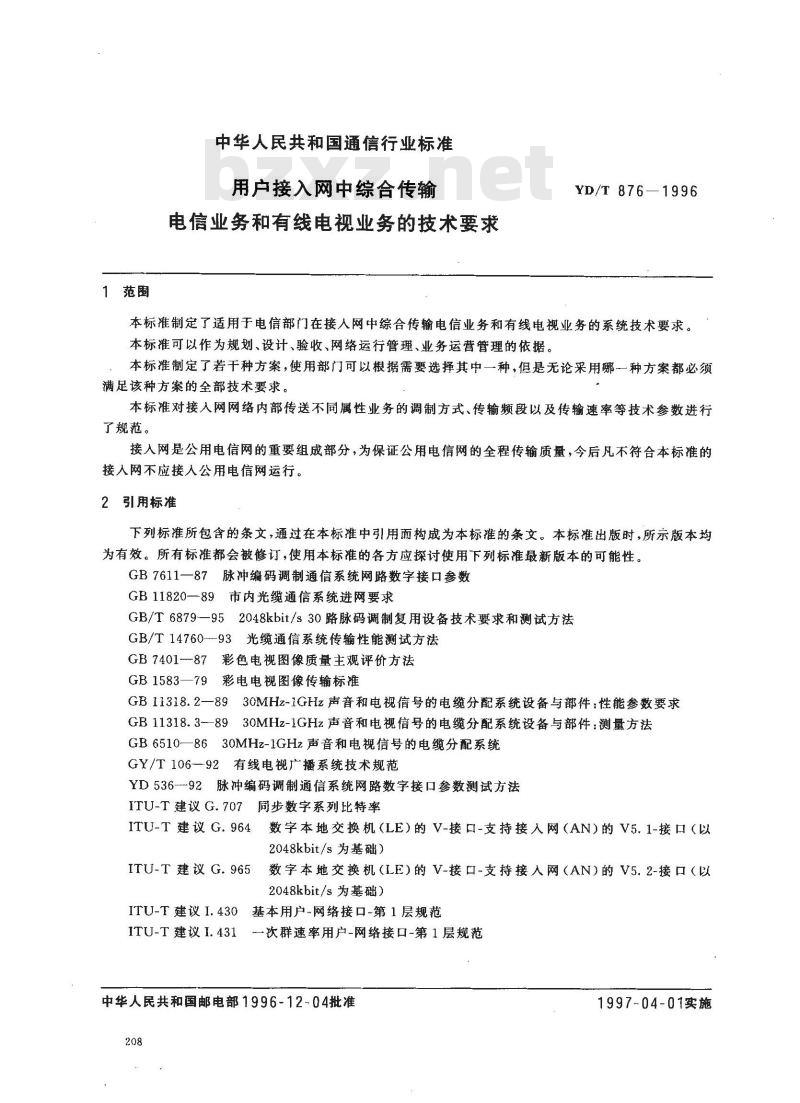

1范围
中华人民共和国通信行业标准
用户接入网中综合传输
电信业务和有线电视业务的技术要求YD/T 876—1996
本标准制定了适用于电信部门在接人网中综合传输电信业务和有线电视业务的系统技术要求。本标准可以作为规划、设计、验收、网络运行管理、业务运营管理的依据。本标推制定了若干种方案，使用部门可以根据需要选择其中一种，但是无论采用哪一种方案都必须满足该种方案的全部技术要求。本标准对接入网网络内部传送不同属性业务的调制方式、传输频段以及传输速率等技术参数进行了规范。
接入网是公用电信网的重要组成部分，为保证公用电信网的全程传输质量，今后凡不符合本标准的接入网不应接人公用电信网运行。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB7611一87脉冲编码调制通信系统网路数字接口参数GB11820—89市内光缆通信系统进网要求GB/T6879—952048kbit/s30路脉码调制复用设备技术要求和测试方法GB/T14760--93光缆通信系统传输性能测试方法GB7401--87彩色电视图像质量主观评价方法GB1583—79彩电电视图像传输标准GB11318.2—8930MHz~1GHz声音和电视信号的电缆分配系统设备与部件：性能参数要求GB11318.3--8930MHz-1GHz声音和电视信号的电缆分配系统设备与部件：测量方法GB6510—8630MHz-1GHz声音和电视信号的电缆分配系统GY/T106—92有线电视广播系统技术规范YD536--92脉冲编码调制通信系统网路数字接口参数测试方法ITU-T建议 G.707同步数字系列比特率ITU-T 建议 G. 964
ITU-T建议G.965
数字本地交换机（LE）的V-接口-支持接人网（AN）的V5.1-接口（以2048kbit/s为基础）
数字本地交换机（LE）的V-接口-支持接人网（AN)的V5.2-接口（以2048kbit/s为基础）
基本用户~网络接口-第1层规范
ITU-T建议I.430
ITU-T建议I.431一次群速率用户-网络接口-第1层规范中华人民共和国邮电部1996-12-04批准208
1997-04-01实施

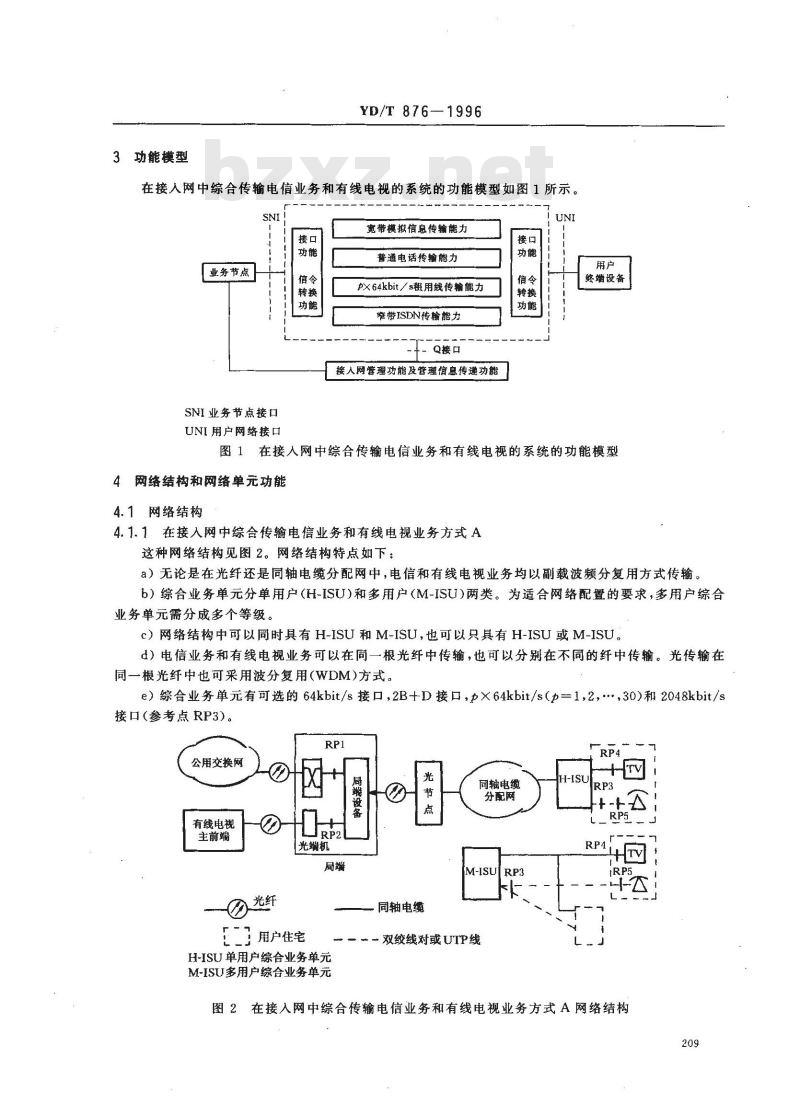

3功能模型
YD/T 876—1996
在接人网中综合传输电信业务和有线电视的系统的功能模型如图1所示。SNI!
业务节点
SNI业务节点接口
UNI用户网络接口
宽带模拟信息传输能力
普通电话传输能力
PX64kbit/s租用线传输能力
窄带ISDN传输能力
Q接口
接人网管理功能及管理信息传进功能接口
终端设备
图1在接人网中综合传输电信业务和有线电视的系统的功能模型4网络结构和网络单元功能
4.1网络结构
4.1.1在接人网中综合传输电信业务和有线电视业务方式A这种网络结构见图2。网络结构特点如下：a）无论是在光纤还是同轴电缆分配网中，电信和有线电视业务均以副载波频分复用方式传输，b）综合业务单元分单用户(H-ISU)和多用户（M-ISU)两类。为适合网络配置的要求，多用户综合业务单元需分成多个等级。
c）网络结构中可以同时具有H-ISU 和M-ISU,也可以只具有H-ISU或M-ISU。d）电信业务和有线电视业务可以在同一根光纤中传输，也可以分别在不同的纤中传输。光传输在同一根光纤中也可采用波分复用（WDM)方式。e）综合业务单元有可选的64kbit/s接口，2B+D接口，力×64kbit/s（p=1，2，，30）和2048kbit/s接口(参考点RP3)。
公用交换网
有线电视
主前端
光端机
用户住宅
H-ISU单用户综合业务单元
M-ISU多用户综合业务单元
同轴电缆
同轴电缆
分配网
M-ISU|RP3
·双绞线对或UTP线
+-t公
RPA国：
图2在接入网中综合传输电信业务和有线电视业务方式A网络结构209
YD/T 876--1996

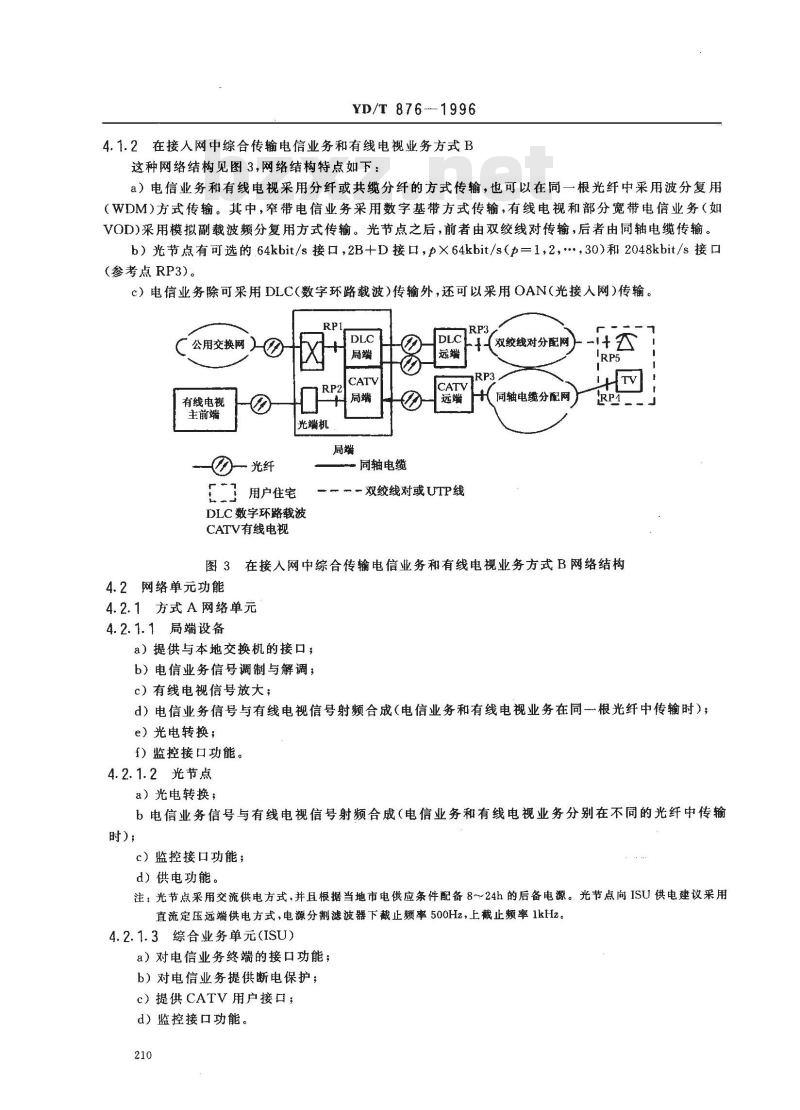

4.1.2在接人网中综合传输电信业务和有线电视业务方式B这种网络结构见图3，网络结构特点如下：a）电信业务和有线电视采用分纤或共缆分纤的方式传输，也可以在同一根光纤中采用波分复用（WDM）方式传输。其中，窄带电信业务采用数字基带方式传输，有线电视和部分宽带电信业务（如VOD)采用模拟副载波频分复用方式传输。光节点之后，前者由双绞线对传输，后者由同轴电缆传输。b）光节点有可选的64kbit/s接口，2B+D接口，p×64kbit/s（p=1，2，*，30）和2048kbit/s接口（参考点RP3）。
c）电信业务除可采用DLC（数字环路载波)传输外，还可以采用OAN（光接入网）传输。公用交换网）①
有线电视
主前端
—光纤
光端机
同轴电缆
用户住宅
DLC数字环路载波
CATV有线电视
（双绞线对分配网）
一双绞线对或UTP线
同轴电继分配网
图3在接人网中综合传输电信业务和有线电视业务方式B网络结构4.2网络单元功能
4.2.1方式A网络单元
4.2.1.1局端设备
a）提供与本地交换机的接口；
b）电信业务信号调制与解调：
c）有线电视信号放大；
d）电信业务信号与有线电视信号射频合成（电信业务和有线电视业务在同一根光纤中传输时）；e）光电转换；
f）监控接口功能。
4.2.1.2光节点
a）光电转换；
b电信业务信号与有线电视信号射频合成（电信业务和有线电视业务分别在不同的光纤中传输时）；
c）监控接口功能；
d）供电功能，
注：光节点采用交流供电方式，并且根据当地市电供应条件配备8~24h的后备电源。光节点向ISU供电建议采用直流定压远端供电方式，电源分割滤波器下截止频率500Hz，上截止频率1kHz。4.2.1.3综合业务单元（ISU)
a）对电信业务终端的接口功能；b）对电信业务提供断电保护；
c）提供CATV用户接口，
d）监控接口功能。

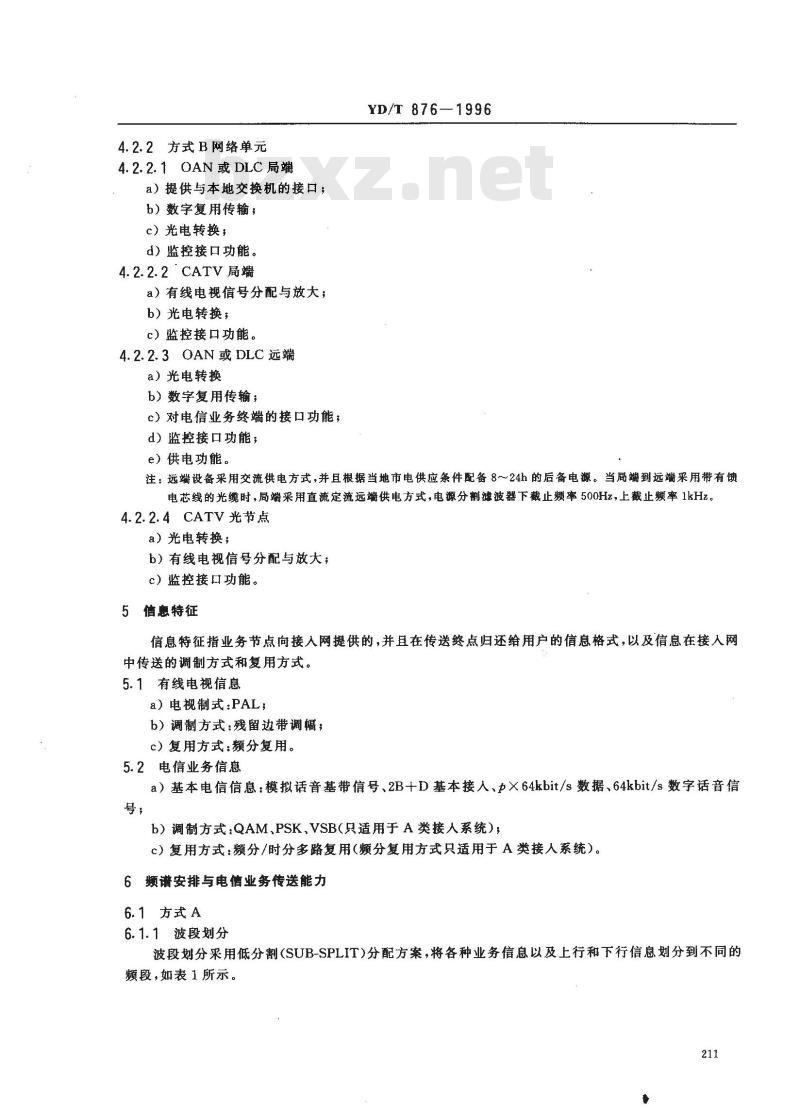

4.2.2方式B网络单元
4.2.2.1OAN或DLC局端
a）提供与本地交换机的接口；
b）数字复用传输；
c）光电转换，
d）监控接口功能。
4.2.2.2＇CATV局端
a）有线电视信号分配与放大；
b）光电转换；
c）监控接口功能。
4.2.2.3OAN或DLC远端
a）光电转换
b）数字复用传输；
c）对电信业务终端的接口功能；d）监控接口功能；
e）供电功能。
YD/T 876—1996
注：远端设备采用交流供电方式，并且根据当地市电供应条件配备8～24h的后备电源。当局端到远端采用带有馈电芯线的光缆时，局端采用直流定流远端供电方式，电源分割游波器下截止频率500Hz，上截止频率1kHz。4.2.2.4 CATV光节点
a）光电转换；
b）有线电视信号分配与放大；
c）监控接口功能。
5信惠特征
信息特征指业务节点向接人网提供的，并且在传送终点归还给用户的信息格式，以及信息在接入网中传送的调制方式和复用方式。5.1有线电视信息
a）电视制式：PAL；
b）调制方式：残留边带调幅；
c）复用方式：频分复用。
5.2电信业务信息
a）基本电信信息：模拟话音基带信号、2B+D基本接人、p×64kbit/s数据、64kbit/s数字话音信号；
b）调制方式：QAM、PSK、VSB（只适用于A类接人系统），c）复用方式：频分/时分多路复用（频分复用方式只适用于A类接人系统）。6频谱安排与电信业务传送能力
6.1方式A
6.1.1波段划分
波段划分采用低分割(SUB-SPLIT)分配方案，将各种业务信息以及上行和下行信息划分到不同的频段，如表1所示。
频道配置
YD/T876---1996
表1方式A波段划分
频率范廚(MHz)
5.00～30.0
30.0~42.0
48.5~92.0
87. 0~~108. 0
111. 0~~167.0
167.0~223.0
223.0~~295. 0
295.0~463.0
470. 0~~582. 0
582. 0~710.0
710.0~750.0
6.1.2.1R.波段频道配置（见表2)表2R波段频道配置
业务内容
非广播业务
6.1.2.2调频广播频道的频道配置S-1
频率范围
14. 0~22. 0
22.0~30. 0
（上行)电视及非广播业务
（上行)电信业务
模拟广播电视
调颊广播
模拟广播电视
模拟广播电视
模拟广播电视
模拟广播电视
数字或模拟广播电视
电信业务（1)(VOD等）
电信业务（2)（电话、数据）
图像载波频率
在87.0~~108.0MHz范围内，载频间隔400kHz，可设置52个载频点。6.1.2.31、A1、1、A2、B波段的频道配置（见表3）表3I、A1、、A2、B波段的频道配置波段
频率范围
48. 5~56.5
56.5~64.5
64.5~72.5
76.0~84. 0
84.0~92.0
111～119
119~127
127~135
135~143
143～151
151～159
159~~167
图像载波频率
伴音载波频率
伴音载波频率
6.1.2.4N波段频道配置
YD/T876-1996
表3（完）
懒率范围
167~175
175~183
183~191
191~199
199~~207
207~215
215~～223
223231
231~239
239~247
247~255
255~263
263271
271～279
279~287
287~295
295~303
303~311
311~319
319~327
327~335
335~343
343~351
351～359
359～367
367~375
375~383
383391
391~399
399~407
407～415
415~423
423431
431~439
439~447
447~455
455~463
图像载波频率
V波段全部用于传送模拟电视时，其频道配置见表4。伴音载波频率
YD/T 876—1996
V波段频道配置
频率范围
470~478
478~486
486~494
494~502
502~510
510~518
518526
526～534
534~542
542~550
550~558
558~566
566~574
574~582
图像载波频率
伴音载波频率
如果传送数字电视，可在DS-13至DS-24之间指配频道，传送采用MPEG-I或MPEG-I编码的数字电视信号，载波频率位于频道下边界频率。6.1.2.5R1、V、M波段频道配置
待定。
6.1.3电信业务传送能力
不少于16个2048kbit/s。
6.2方式B
6.2.1.有线电视频谱安排
除R1的V波段不作规定外，其余均与6.1.1和6.1.2的规定一致。6.2.2电信业务传送能力
可传送符合GB7611或G.707速率要求的数字信息。7接口规范
7.1方式A
7.1.1对应于参考点RP1的接口特性V5接口或无规程的GB7611—872048kbit/s接口。7.1.2对应于参考点RP2的接口特性标称阻抗：752
输出口回波损耗（上行5～42MHz）：≥13dB输入口回波损耗（下行48.5～223MHz）：≥10dB（下行223～550MHz)：≥7.5dB
(下行550～750MHz)：≥7.5dB
输人口电平：92dBuV
输出口电平：<80dBμV（当网络具有上行设备时）插头:F型
7.1.3对应于参考点RP3的接口特性应符合GB7611关于64kbit/s接口及2048kbit/s接口的规定。7.1.4对应于参考点RP4的接口特性214
标称阻抗：750
YD/T 876—1996
输人口回波损耗（上行5～42MHz）：≥10dB（当用户端有上行设备时）输出口回波损耗（下行48.5~223MHz）：≥7.5dB(下行223～550MHz)：≥7.5dB
（下行550～750MHz）：≥7.5dB输人口电平：92dBuV（当用户端有上行设备时）输出口电平：60~80dBμV
插头：F型
7.1.5对应于参考点RP5的接口特性见GB6879的相关规定。
7.2方式B
7.2.1对应于参考点 RP1 的接口特性与7.1.1规定相同。
7.2.2对应于参考点RP2的接口特性与7.1.2规定相同。
7.2.3对应于参考点RP3的接口特性与7.1.3规定相同。
7.2.4对应于参考点RP3'的接口特性与7.1.2规定相同。
7.2.5对应于参考点RP4的接口特性与7.1.4规定相同。
7.2.6对应于参考点RP5的接口特性与7.1.5规定相同。
8传输性能参数
8.1方式A
8.1.164kbit/s通路传输性能
误码秒ES%：1.2×10-2
严重误码秒SES%：1.5×10-3
8.1.22048kbit/s通路传输性能
a）误块秒比ESR
当某1s具有1个或多个误块时称为误块秒。在规定测量时间间隔内出现的误块秒数与总的可用时间之比称为误块秒比(ESR）。
ESR:2. 4X10-3
b）严重误块秒比(SESR）
当某1s内包含有不少于30%的误块或者至少出现1个严重扰动期（SDP）的认为该秒为严重误块秒(SES)。在规定测量时间内出现的SES数与总的可用时间之比称为严重误块秒比（SESR）。SESR:1.2X10-4
c）背景误块比（BBER)
扣除不可用时间和SES期间出现的误块以后所剩下的误块称为背景误块（BBE）。BBE数与扣除不可用时间和SES期间所有块数后总块数之比称BBER。BBER:1.2X10-5
8.1.35~42MHz射频传输性能
a）幅频响应
YD/T 876-1996
任何频道内幅度变化不大于士1dB,在任何0.5MHz频率范围内，幅度变化不大于0.25dB；b）载波互调比
广播电视74dB（对电视频道的单频干扰）；≥61dB(对电视频道内多频互调干扰）；c）载波组合3次差拍比
≥63dB（如果上行传输两路以上的视频信息）；d）载噪比
≥50dB（如果上行传输两路以上的视频信息）。8.1.448.5~750MHz射频传输性能a）幅频响应
任何频道内幅度变化不大于士2dB，在任何0.5MHz频率范围内，幅度变化不大于广播电视
调频广播
任何频道内幅度变化不大于 2dB,在载频的 75kHz的频率范围内，变化斜率每 10kHz不大于 0.2dB；
b）载波互调比
广播电视≥57dB（对电视频道的单频干扰）；≥54dB(电视频道内多频互调干扰）；调频广播>60dB（频道内单频干扰）；c）载波组合三次差拍比
≥54dB(对电视频道的多频互调干扰）；d）载躁比CNR
广播电视(暂定)：
CATV前端到光节点≥48dB；
光节点到临频变换器（在ISU中）≥48dB；临频变换器(在ISU中)≥49dB；
调频广播≥49dB（单声道），≥60dB（立体声）。8.1.5模拟基带话音性能参数
见GB6879的相关规定。
8.1.6模拟电视视频性能参数
微分增益DG≤10%
微分相位 Dp≤10°
亮度-色度时延不均匀性：≤100ns亮度-色度幅度不均匀性：≤0.5dB8.1.7电视图像的主观评价
见GB7401的相关规定。
8.1.8话音通道衰减
模拟话音全程衰减2dB≤A≤7dB
8.1.9信令转换延时
待定。
8.2 方式B
8.2.164kbit/s通路传输性能
与8.1.1规定相同。
8.2.22048kbit/s通路传输性能
与8.1.2规定相同。
8.2.35~30MHz射频传输性能
与8.1.3规定相同。
8.2.448.5~750MHz射频传输性能与8.1.4规定相同。
8.2.5模拟基带话音性能参数
见GB6879的相关规定。
8.2.6模拟电视视频性能参数
与8.1.6规定相同。
8.2.7电视图像的主观评价
见GB7401的相关规定。下载标准就来标准下载网
8.2.8话音通道衰减
与8.1.8规定相同。
8.2.9信令转换延时
待定。
测量方法
9.1数字接口参数
见YD536的相关规定。
9.2射频接口参数
见GB11318.3的相关规定。
3音频接口参数
见GB6879的相关规定。
9.4数字通路传输性能参数
见GB/T14760的相关规定。
9.5射频传输性能参数
见GB6510的相关规定。
9.6音频性能参数
见GB6879的相关规定。
9.7视频性能参数
见GB6510的相关规定。
9.8电视图像的主观评价方法
见GB7401的相关规定。
YD/T 876—1996
