【通信行业标准(YD)】 电信管理网(TMN)通用网络信息模型

YD/T 871—1996

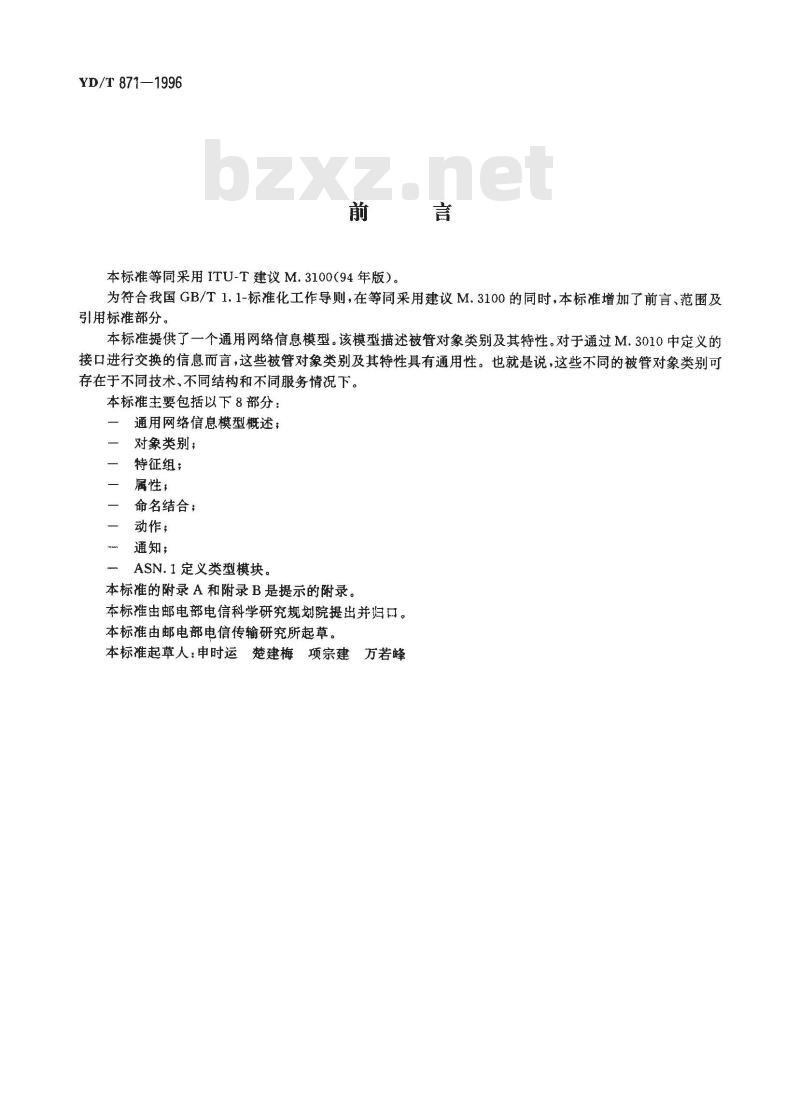

本标准等同采用ITU-T建议M.3100（94年版）。为符合我国GB/T1.1-标准化工作导则，在等同采用建议M.3100的同时，本标准增加了前言、范围及引用标准部分。
本标准提供了一个通用网络信息模型。该模型描述被管对象类别及其特性。对于通过M.3010中定义的接口进行交换的信息而言，这些被管对象类别及其特性具有通用性。也就是说，这些不同的被管对象类别可存在于不同技术、不同结构和不同服务情况下。本标准主要包括以下8部分：
通用网络信息模型概述；
对象类别；
特征组；
属性，
命名结合；
动作；
通知；
ASN.1定义类型模块。
本标准的附录 A 和附录 B 是提示的附录。本标准由邮电部电信科学研究规划院提出并归口。本标准由邮电部电信传输研究所起草。本标准起草人：申时运楚建梅项宗建方若峰

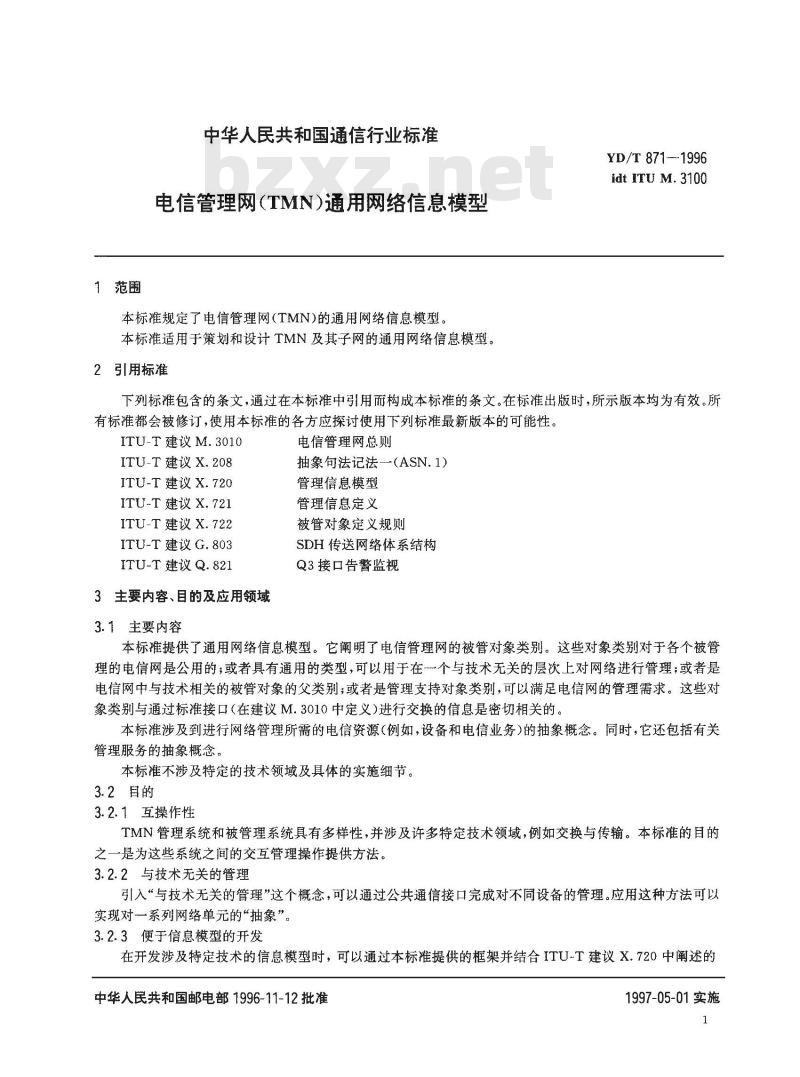

1范围
中华人民共和国通信行业标准
电信管理网（TMN）通用网络信息模型本标准规定了电信管理网（TMN)的通用网络信息模型。本标准适用于策划和设计TMN及其子网的通用网络信息模型。2引用标准
YD/T 871-1996
idt ITU M. 3100
下列标准包含的条文，通过在本标准中引用而构成本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。ITU-T建议M.3010
ITU-T 建议 X.208
ITU-T 建议 X.720
ITU-T 建议 X.721
ITU-T 建议 X.722
ITU-T 建议 G.803
ITU-T 建议 Q.821
3主要内容、目的及应用领域
3.1主要内容
电信管理网总则
抽象句法记法一（ASN.1）
管理信息模型
管理信息定义
被管对象定义规则
SDH传送网络体系结构
Q3接口告警监视
本标准提供了通用网络信息模型。它阐明了电信管理网的被管对象类别。这些对象类别对于各个被管理的电信网是公用的；或者具有通用的类型，可以用于在一个与技术无关的层次上对网络进行管理；或者是电信网中与技术相关的被管对象的父类别；或者是管理支持对象类别，可以满足电信网的管理需求。这些对象类别与通过标准接口（在建议M.3010中定义）进行交换的信息是密切相关的。本标准涉及到进行网络管理所需的电信资源（例如，设备和电信业务)的抽象概念。同时，它还包括有关管理服务的抽象概念。
本标准不涉及特定的技术领域及具体的实施细节。3.2目的
3.2.1互操作性
TMN管理系统和被管理系统具有多样性，并涉及许多特定技术领域，例如交换与传输。本标准的目的之一是为这些系统之间的交互管理操作提供方法。3.2.2与技术无关的管理
引入“与技术无关的管理”这个概念，可以通过公共通信接口完成对不同设备的管理。应用这种方法可以实现对一系列网络单元的“抽象”。3.2.3便于信息模型的开发
在开发涉及特定技术的信息模型时，可以通过本标准提供的框架并结合ITU-T建议X.720中阐述的中华人民共和国邮电部1996-11-12批准1997-05-01实施
建模原则来完成。

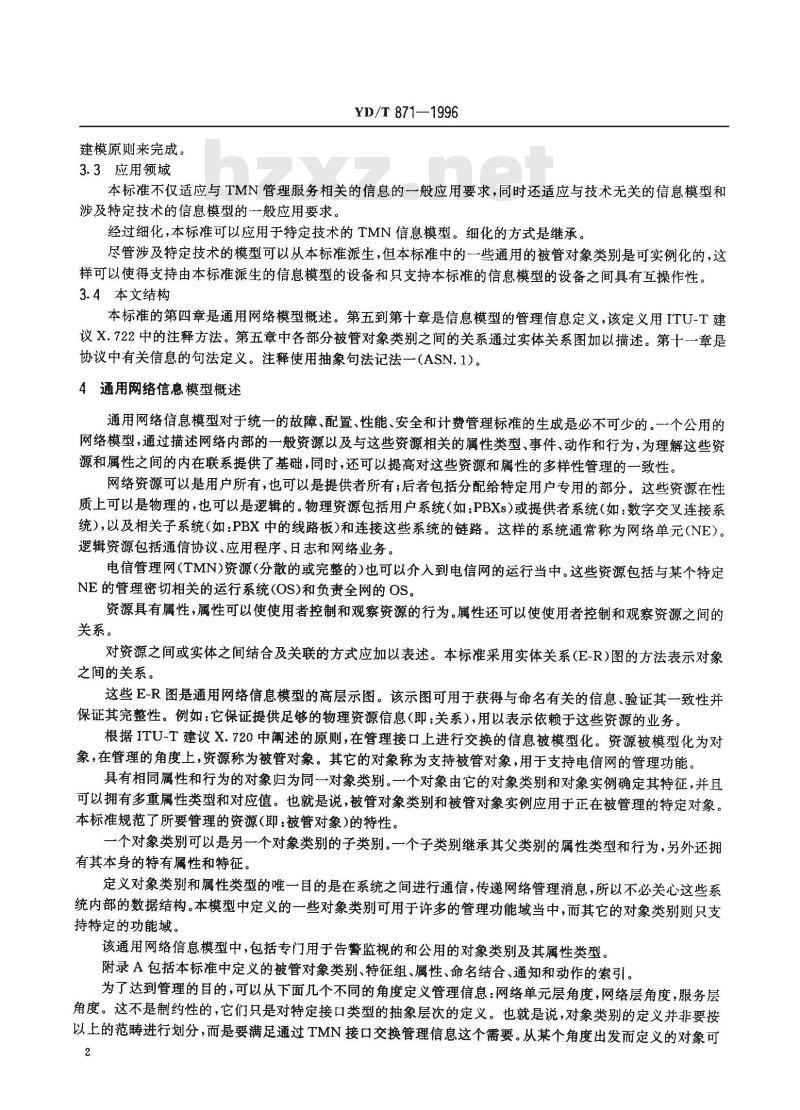

3.3应用领域
YD/T 871—1996
本标准不仅适应与TMN管理服务相关的信息的-一般应用要求，同时还适应与技术无关的信息模型和涉及特定技术的信息模型的一般应用要求。经过细化，本标准可以应用于特定技术的TMN信息模型。细化的方式是继承。尽管涉及特定技术的模型可以从本标准派生，但本标准中的一些通用的被管对象类别是可实例化的，这样可以使得支持由本标准派生的信息模型的设备和只支持本标准的信息模型的设备之间具有互操作性。3.4本文结构
本标准的第四章是通用网络模型概述。第五到第十章是信息模型的管理信息定义，该定义用ITU-T建议X.722中的注释方法。第五章中各部分被管对象类别之间的关系通过实体关系图加以描述。第十一章是协议中有关信息的句法定义。注释使用抽象句法记法一（ASN.1)。4通用网络信息模型概述
通用网络信息模型对于统一的故障、配置、性能、安全和计费管理标准的生成是必不可少的。一个公用的网络模型，通过描述网络内部的一般资源以及与这些资源相关的属性类型、事件、动作和行为，为理解这些资源和属性之间的内在联系提供了基础，同时，还可以提高对这些资源和属性的多样性管理的一致性。网络资源可以是用户所有，也可以是提供者所有；后者包括分配给特定用户专用的部分。这些资源在性质上可以是物理的，也可以是逻辑的。物理资源包括用户系统（如：PBXs)或提供者系统（如：数字交叉连接系统），以及相关子系统（如：PBX中的线路板）和连接这些系统的链路。这样的系统通常称为网络单元（NE）。逻辑资源包括通信协议、应用程序、日志和网络业务。电信管理网（TMN)资源（分散的或完整的）也可以介入到电信网的运行当中。这些资源包括与某个特定NE的管理密切相关的运行系统(OS)和负贵全网的OS。资源具有属性，属性可以使使用者控制和观察资源的行为。属性还可以使使用者控制和观察资源之间的关系。
对资源之间或实体之间结合及关联的方式应加以表述。本标准采用实体关系（E-R)图的方法表示对象之间的关系。
这些E-R图是通用网络信息模型的高层示图。该示图可用于获得与命名有关的信息、验证其一致性并保证其完整性。例如：它保证提供足够的物理资源信息（即：关系），用以表示依赖于这些资源的业务。根据ITU-T建议X.720中灡述的原则，在管理接口上进行交换的信息被模型化。资源被模型化为对象，在管理的角度上，资源称为被管对象。其它的对象称为支持被管对象，用于支持电信网的管理功能。具有相同属性和行为的对象归为同一对象类别。一个对象由它的对象类别和对象实例确定其特征，并且可以拥有多重属性类型和对应值。也就是说，被管对象类别和被管对象实例应用于正在被管理的特定对象。本标准规范了所要管理的资源(即：被管对象)的特性。一个对象类别可以是另一个对象类别的子类别。一个子类别继承其父类别的属性类型和行为，另外还拥有其本身的特有属性和特征。
定义对象类别和属性类型的唯一目的是在系统之间进行通信，传递网络管理消息，所以不必关心这些系统内部的数据结构。本模型中定义的一些对象类别可用于许多的管理功能域当中，而其它的对象类别则只支持特定的功能域。
该通用网络信息模型中，包括专门用于告警监视的和公用的对象类别及其属性类型。附录A包括本标准中定义的被管对象类别、特征组、属性、命名结合、通知和动作的索引。为了达到管理的目的，可以从下面几个不同的角度定义管理信息：网络单元层角度，网络层角度，服务层角度。这不是制约性的，它们只是对特定接口类型的抽象层次的定义。也就是说，对象类别的定义并非要按以上的范畴进行划分，而是要满足通过TMN接口交换管理信息这个需要。从某个角度出发而定义的对象可2
YD/T 871—1996

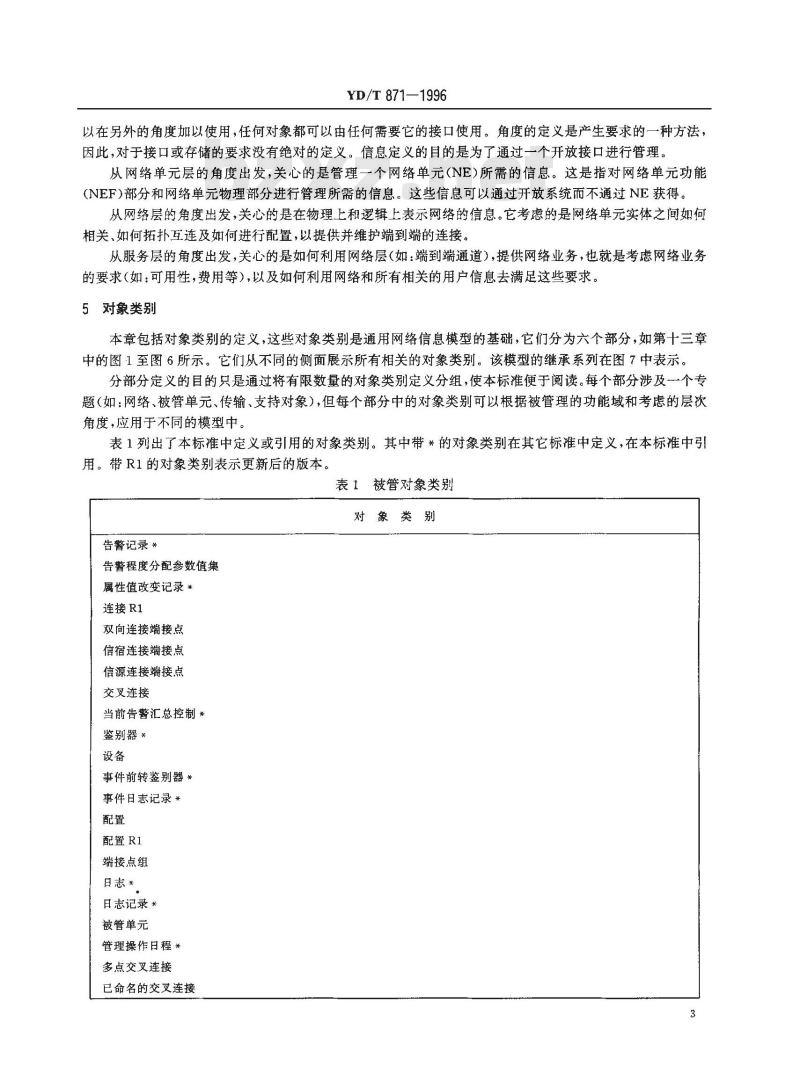

以在另外的角度加以使用，任何对象都可以由任何需要它的接口使用。角度的定义是产生要求的一种方法，因此，对于接口或存储的要求没有绝对的定义。信息定义的目的是为了通过一个开放接口进行管理。从网络单元层的角度出发，关心的是管理一个网络单元（NE）所需的信息。这是指对网络单元功能(NEF)部分和网络单元物理部分进行管理所需的信息。这些信息可以通过开放系统而不通过NE获得。从网络层的角度出发，关心的是在物理上和逻辑上表示网络的信息。它考虑的是网络单元实体之间如何相关、如何拓扑互连及如何进行配置，以提供并维护端到端的连接。从服务层的角度出发，关心的是如何利用网络层（如：端到端通道），提供网络业务，也就是考虑网络业务的要求（如：可用性，费用等），以及如何利用网络和所有相关的用户信息去满足这些要求。5对象类别
本章包括对象类别的定义，这些对象类别是通用网络信息模型的基础，它们分为六个部分，如第十三章中的图1至图6所示。它们从不同的侧面展示所有相关的对象类别。该模型的继承系列在图7中表示。分部分定义的目的只是通过将有限数量的对象类别定义分组，使本标准便于阅读。每个部分涉及一个专题（如：网络、被管单元、传输、支持对象)，但每个部分中的对象类别可以根据被管理的功能域和考虑的层次角度，应用于不同的模型中。
表1列出了本标准中定义或引用的对象类别。其中带*的对象类别在其它标准中定义，在本标准中引用。带R1的对象类别表示更新后的版本。表1被管对象类别
对象类别
告警记录*
告警程度分配参数值集
属性值改变记录*
连接R1
双向连接端接点
信宿连接端接点
信源连接端接点
交叉连接
当前告警汇总控制*
鉴别器*
事件前转鉴别器*
事件日志记录*
配置R1
端接点组
日志*。
日志记录*
被管单元
管理操作日程*
多点交叉连接
已命名的交叉连接
已命名的多点交叉连接
对象建立记录*
对象删除记录*
状态改变记录*
端接点
端接点池
路径R1
双向路径端接点
信宿路径端接点
信源路径端接点

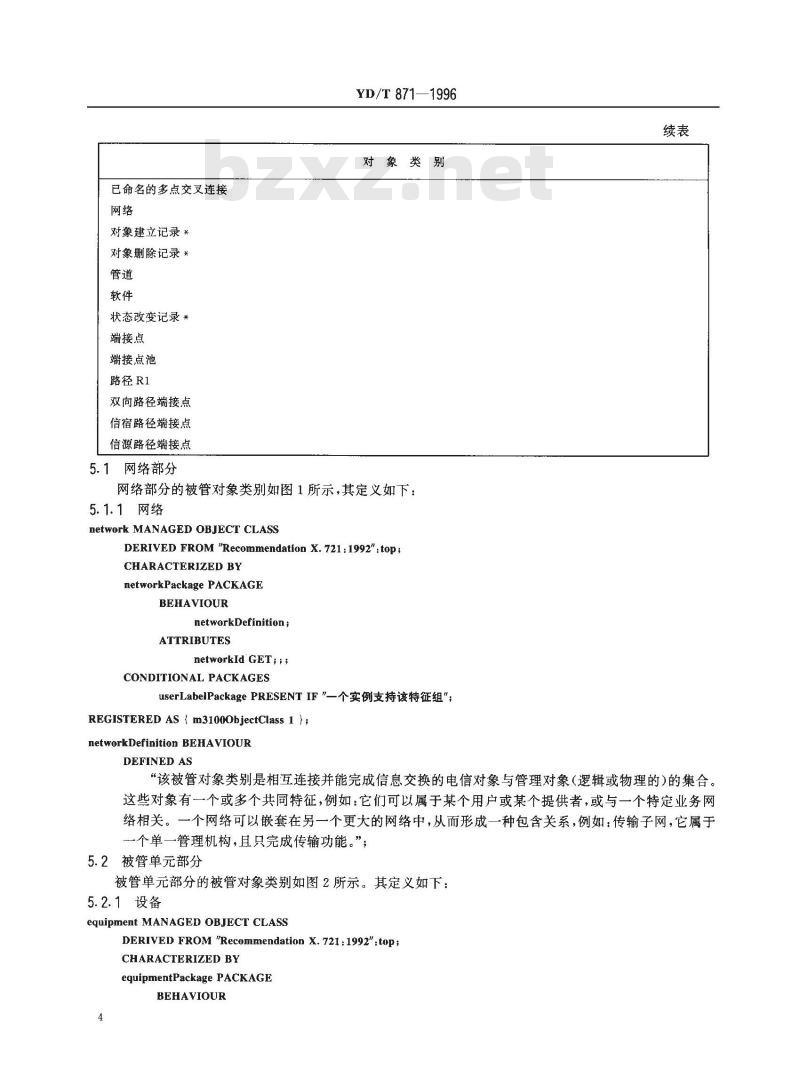

5.1网络部分
YD/T 871-
—1996
对象类别
网络部分的被管对象类别如图1所示，其定义如下：5.1.1网络
network MANAGED OBJECT CLASSDERIVED FROM \Recommendation X. 721:1992\:top;CHARACTERIZED BY
networkPackage PACKAGE
BEHAVIOUR
networkDefinition;
ATTRIBUTES
networkId'GET; ;;
CONDITIONAL PACKAGES
userLabelPackage PRESENT IF\一个实例支持该特征组\；REGISTERED AS ( m3100ObjectClass 1);networkDefinition BEHAVIOUR
DEFINED ASwwW.bzxz.Net
“该被管对象类别是相互连接并能完成信息交换的电信对象与管理对象（逻辑或物理的)的集合。这些对象有一个或多个共同特征，例如：它们可以属于某个用户或某个提供者，或与一个特定业务网络相关。一个网络可以嵌套在另一个更大的网络中，从而形成一种包含关系，例如：传输子网，它属于一个单一管理机构，且只完成传输功能。”；5.2被管单元部分
被管单元部分的被管对象类别如图2所示。其定义如下：5.2.1设备
equipment MANAGED OBJECT CLASSDERIVED FROM\Recommendation X. 721:1992\:top;CHARACTERIZED BY
equipmentPackage PACKAGE
BEHAVIOUR
YD/T 871—1996
equipmentBehaviour BEHAVIOURDEFINED AS
“该被管对象类别代表的是被管单元的物理部分，包括替换部分。该对象类别的实例位于某个确定的位置。一个设备可以嵌套在另一个设备中，从而形成一种包含关系。设备类型应通过定义该对象类别的子类来标识。进行标识时，可以用子类的名称或一个属性。当属性值改变通知特征组处于当前状态时，若以下任何一个属性的值发生改变，都将有属性值改变通知（建议X.721中定义)发出，这些属性包括：告警状态、涉及对象表、用户标号、版本、位置名称和当前问题表。因为以上属性都在条件特征组内，所以只有当被管对象中相应的条件特征组处于当前状态时，才有发送属性值改变通知的行为。当状态改变通知特征组处于当前状态时，若管理状态或操作状态的值改变（管理操作状态条件特征组处于当前状态)，则应发出状态改变通知（建议X，721中定义)。”ATTRIBUTES
equipmentId GET,
replaceable GET;
CONDITIONAL PACKAGES
createDeleteNotificationsPackage PRESENT IF\该类别的一个实例支持建议X.721中定义的对象生成和对象删除通知\，attributeValueChangeNotificationPackage PRESENT IF\该类别的一个实例支持建议X.721中定义的属性值改变通知\，stateChangeNotificationPackage PRESENT IF\该类别的一个实例支持建议x.721中定义的状态改变通知\，administrativeOperationalStatesPackage PRESENT IF\一个实例支持该特征组\，
affectedObjectListPackage PRESENT IF\一个实例支持该特征组\，
equipmentsEquipmentAlarmPackage PRESENT IF\该类别的一个实例支持建议X.721中定义的设备告警通知”，environmentalAlarmPackage PRESENT IF\该类别的一个实例支持建议X.721中定义的环境告警通知\，tmnCommunicationsAlarmlnformationPackage PRESENT IF\该类别的一个实例支持建议X.721中定义的通信告警通知\，processingErrorAlarmPackage PRESENT IF\该类别的一个实例支持建议X.721中定义的处理故障告警通知\，userLabelPackage PRESENT IF
\一实例支持该特征组\，
vendorNamePackage PRESENT IF\一实例支持该特征组\，
versionPackage PRESENT IF
\实例支持该特征组\，
locationNamePackage PRESENT IF\一实例支持该特征组\，
currentProblemListPackage PRESENT IF\一实例支持该特征组\；
REGISTERED AS ( m3100ObjectClass 21,5
5.2.2被管单元
managedElement MANAGED OBJECT CLASSYD/T 871--1996
DERIVED FROM \Recommendation X. 721:1992\:top;CHARACTERIZED BY
managedElementPackage PACKAGEBEHAVIOUR
managedElementBehaviour BEHAVIOURDEFINED AS
“该被管对象类别代表的是电信网中完成被管单元功能的电信设备或TMN实体（即可以是它们的组和也可以是其中的某个部分），被管单元功能就是向用户提供支持和服务。被管单元既可以完成附加的中间功能或OS功能，也可以不完成这些功能。被管单元通过一个或多个标准Q接口与管理者通信，从而达到被监视和/或被控制的目的。被管单元中所包含的设备既可以按地理位置分布，也可以不按地理位置分布当属性值改变通知特征组处于当前状态时，若以下任何一个属性的值发生改变，都将有属性值改变通知（建议X.721中定义）发出，这些属性包括：告警状态、用户标号、版本、位置名称和当前问题表。因为以上属性都在条件特征组内，所以只有当被管对象中相应的条件特征组处于当前状态时，才有发送属性值改变通知的行为。当状态改变通知特征组处于当前状态时，若管理状态、操作状态或使用状态的值改变，则应发出状态改变通知（建议X,721 中定义)。”
ATTRIBUTES
managedElementId GET,
\Recommendation X.721:1992\:systemTitle GET-REPLACE,alarmStatus GET,
\Recommendation X. 721:1992\:administrativeState GET-REPLACE,\Recommendation X. 721 : 1992\: 0perationalState GET\Recommendation X. 721:1992\: usageState GET;NOTIFICATIONS
\Recommendation X. 721:1992\:environmentalAlarm,\Recommendation X.721:1992\:equipmentAlarm,\Recommendation X. 721:1992\:communicationsAlarm\'Recommendation X. 721:1992\: processingErrorAlarm; :;CONDITIONAL PACKAGES
createDeleteNotificationsPackage PRESENT IF\该类别的个实例支持建议X.721中定义的对象生成和对象删除通知”，attributeValueChangeNotificationPackage PRESENT IF\该类别的一个实例支持建议X.721中定义的属性值改变通知\，stateChangeNotificationPackage PRESENT IF\该类别的一个实例支持建议X，721中定义的状态改变通知”，audibleVisualLocalAlarmPackage PRESENT IF\个实例支持该特征组\
resetAudibleAlarmPackage PRESENT IF\一个实例支持该特征组\，
userLabeIPackage PRESENT IF
\一个实例支持该特征组\，
vendorNamePackage PRESENT IF6
\一个实例支持该特征组\，
versionPackage PRESENT IF
\一个实例支持该特征组\，
locationNamePackage PRESENT IF\一个实例支持该特征组\，
YD/T 871—1996
currentProblemListPackage PRESENT IF\一个实例支持该特征组\，
externalTimePackage PRESENT IF\一个实例支持该特征组\，
systemTImingSourcePackage PRESENT IF\一个实例支持该特征组\；
REGISTERED AS { m3100ObjectClass 3 ) ;3软件
software MANAGED OBJECT CLASSDERIVEDFROM\RecommendationX.7211992\:top;CHARACTERIZED BY
softwarePackage PACKAGE
BEHAVIOUR
softwareBehaviour BEHAVIOUR
DEFINED AS
“该被管对象类别代表的是存储在设备内的逻辑信息，包括程序和数据表。“一个软件可以嵌套在另一个软件内。从而形成一种包含关系。当属性值改变通知特征组处于当前状态时，若以下任一属性值发生改变，都将有属性值改变通知（建议X.721中定义)发出，这些属性包括：告警状态、涉及对象表、用户标号、版本和当前问题表。因为以上属性都在条件特征组内，所以只有当被管对象中相应的条件特征组处于当前状态时，才有发送属性值改变通知的行为。当状态改变通知特征组处于当前状态时，若管理状态或操作状态的值改变（管理操作状态条件特征组处于当前状态），则应发出状态改变通知（建议X.721中定义）。”，，
ATTRIBUTES
softwareld GET;
CONDITIONAL PACKAGES
createDeleteNotificationsPackage PRESENT IF\该类别的一个实例支持建议X.721中定义的对象生成和对象删除通知”，attributeValueChangeNotificationPackage PRESENT IF“该类别的一个实例支持建议X.721中定义的属性值改变通知”stateChangeNotificationPackage PRESENT IF\该类别的一个实例支持建议X.721中定义的状态改变通知\，administrativeOperatlonaStatesPackage PRESENT IF\一个实例支持该特征组.\，
affectedObjectListPackage PRESENT IF\一个实例支持该特征组.\，
softwareProcessingErrorAlarmPackage PRESENT IF\一个实例支持该特征组.\，
userLabelPackage PRESENT IF
\个实例支持该特征组\，
vendorNamePackage PRESENT IF\一个实例支持该特征组\，
versionPackage PRESENT IF
\一个实例支持该特征组\，
YD/T 871-1996
currentProblemListPackage PRESENT IF\一个实例支持该特征组\；
REGISTERED AS ( m3100ObjectClass 4 ;5.3端接点部分
端接点部分的被管对象类别如图3所示，其行为定义如下：5.3.1双向连接端接点
该被管对象类别开始一条链路连接并终结一条链路连接。特定技术双向连接终端子类别是由该对象类别和相应的特定技术信源及信宿对象类别通过多重继承而得到的。connectionTerminationPointBidirectional MANAGED OBJECT CLASSDERIVED FROM
connectionTerminationPointSource,connectionTerminationPointSink ;REGISTERED AS ( m3100ObjectClass 5 ),5.3.2信宿连接端接点
该被管对象类别终结一条链路连接。connectionTerminationPointSink MANAGED OBJECT CLASSDERIVED FROM terminationPoint;CHARACTERIZED BY
connectionTerminationPointSinkPackage PACKAGEBEHAVIOUR
connectionTerminationPointSinkBehaviour BEHAVIOURDEFINED AS
“该被管对象终结一条链路连接。在同一个被管单元中，下行连接性指针属性或是指向在同一层中从该端接点接收信息（业务）的端接点被管对象，或为空。指针所指的对象应为以下类别或其子类别的一个实例：信宿路径端接点、双向路径端接点、信源连接端接点、双向连接端接点。根据信号的连接状态，即与一个端接点对象相连还是与多个端接点对象相连，下行连接性指针应能标识一个或多个对象。”ATTRIBUTES
downstreamConnectivityPointer PERMITTED VALUES该属性句法所允许的选择限于
-- CTPDownstreamPointer的子类型ASN1DefinedTypesModule. CTPDownstreamPointer GET; ; CONDITIONAL PACKAGES
ctpInstancePackage PRESENT IF\用于生成该对象类别实例的命名结合需要该属性\，channelNumberPackage PRESENT IF\一个实例支持该特征组\；
REGISTERED AS ( m31000bjectClass 6,5.3.3信源连接端接点
该被管对象类别开始一条链路连接。8
YD/T 871—1996
connectionTerminationPointSource MANAGED OBJECT CLASSDERIVED FROM
CHARACTERIZED BY
terminationPoint ;
connectionTerminationPointSourcePackage PACKAGEBEHAVIOUR
connectionTerminationPointSourceBehaviour BEHAVIOURDEFINED AS
“该被管对象开始一条链路连接。在同一个被管单元中，上行连接性指针属性或是指向在同一层中向该端接点发送信息(业务)的端接点被管对象，或为空。指针所指的对象应为以下类别或其子类别的一个实例：信源路径端接点、双向路径端接点、信宿连接端接点、双向连接端接点。”
ATTRIBUTES
upstreamConnectivityPointer PERMITTED VALUES该属性句法所允许的选择限于
-- CTPUpstreamPointer 的子类型ASNiDefinedTypesModule.CTPUpstreamPointer GET多多
CONDITIONAL PACKAGES
ctpInstancePackage PRESENT IF\用于生成该对象类别实例的命名结合需要该属性\，channeINumberPackage PRESENT IF\一个实例支持该特征组\；
REGISTERED AS ↑ m3100ObjectClass 7 ) ;5.3.4端接点
该被管对象类别终结传送实体，例如路径和连接。该对象类别是一个基本的对象类别，可以派生出路径端接点和连接端接点等子类别。操作状态的使用在该类别的子类别中有进一步的规定。该被管对象类别是不可实例化的。
terminationPoint MANAGED OBJECT CLASSDERIVED FROM \Recommendation X. 721:1992\: top;CHARACTERIZED BY
terminationPointPackage PACKAGEBEHAVIOUR
terminationPointBehaviour BEHAVIOURDEFINED AS
“该被管对象代表传送实体（例如：一条路径或一条连接）的终端。特征信息属性用来标识端接点子类别之间的匹配性，从而决定是否可以交叉连接或是否具有连接性。操作状态可以预先检测出端接点是否能产生或接收有效信号。端接点子类别应当对产生属性值改变和状态改变通知的属性和状态作出说明。”+
ATTRIBUTES
supportedByObjectList GET; ; ;CONDITIONAL PACKAGES
createDeleteNotificatlonsPackage PRESENT IF\该被管对象类别的一个实例支持建议 X.721中定义的对象生成和对象删除通知\，attributeValueChangeNotificationPackage PRESENT IF9
YD/T 871—1996
\该被管对象类别的一个实例支持建议X.721中定义的属性值改变通知\，stateChangeNotificationPackage PRESENT IF\该被管对象类别的一个实例支持建议X.721中定义的状态改变通知\，operatlonalStatePackage PRESENT IF“被管对象所代表的资源对产生和/或接收的有效信号具有判定能力\，crossConnectionPointerPackage PRESENT IF\端接点可以灵活地被分配（即：交叉连接）\，characteristicInformationPackage PRESENT IF\一个实例支持该特征组\，
networkLevelPackage PRESENT IF\一个实例支持该特征组\，
tmnCommunicationsAlarmInformationPackage PRESENT IF\该被管对象支持（建议X.721中定义）通信告警通知\，alarmSeverityAssignmentPointerPackage PRESENT IF\TMN通信告警信息组特征组处于当前状态且该被管对象支持告警程度配置\；REGISTERED AS ( m31000bjectClass 8 1;5.3.5双向路径端接点
该被管对象类别代表开始一条路径并终结另一条路径的端接点。它代表一个分层网络的接入点，该点是路径关系和顾主/服务者关系的集中点。这些概念在建议G.803中定义。另外，该通用父类别的子类别还包括建议G.803中描述的路径终端功能中的开销解释部分。特定技术（如：PDH、SDH)双向路径终端对象类别可通过多重继承方式直接定义为该类别及相应的信源与信宿对象类别的子类别。trailTerminationPointBidirectional MANAGED OBJECT CLASSDERIVED FROM
trallTerminationPointSource,trailTerminationPointSink ;CHARACTERIZED BY
trailTerminatfonPointBidirectionaiPackage PACKAGEBEHAVIOUR
traiTerminationPointBidirectionalBehaviour BEHAVIOURDEFINED AS
“若端接点中信源和信宿部分任何一方无效，则该端接点操作状态无效。”3+.
REGISTERED AS ↑ m3100ObjectClass 9 ;5.3.6信宿路径端接点
该被管对象类别代表终结一条路径的端接点。它代表一个分层网络的接入点，该点是路径关系和顾主/服务者关系的集中点。这些概念在建议G.803中定义。另外，该通用父类别的子类别还包括建议G.803中描述的路径终端功能中的开销解释部分。trailTerminationPointSink MANAGED OBJECT CLASSDERIVED FROM
CHARACTERIZED BY
terminationPoint ;
operationalStatePackage,
trailTerminationPointSinkPackage PACKAGEBEHAVIOUR
trailTerminationPointSinkBehaviour BEHAVIOURDEFINED AS
“该被管对象代表终结一条路径的端接点。它代表一个分层网络的接入点，该点是路径关系和顾主/服务者关系的集中点。操作状态可以预先检测出端接点是否能接收有效信号。如果该端接点检测到接收信10
YD/T 871—1996
号失败或输入信号无法处理，则此时的操作状态值无效。当管理状态锁定时，端接点将退出服务。当管理状态非锁定时，端接点可提供服务。管理状态的改变对连接性指针没有影响。若操作状态改变，则应产生一个状态改变通知。若管理状态在信宿路径端接点类的一个实体内处于当前状态，则不能发送状态改变通知。但信宿路径端接点类的子类别可以修改本行为以请求状态改变通知。信宿路径端接点的子类别应对导致产生属性值改变通知的属性作出说明。
在同一个被管单元中，上行连接性指针属性或是指向在同一层中向该端接点发送信息（业务)的端接点被管对象，或为空。指针所指的对象应为以下类别或其子类别的一个实例：信宿或双向连接端接点（一个端接点或一个端接点的串联序列）、信源或双向路径端接点。
ATTRIBUTES
upstreamConnectivityPointer GET ; ; ;CONDITIONAL PACKAGES
'Recommendation X. 721:1992\:administrativeStatePackage PRESENT IF“该被管对象所代表的资源可以通过管理手段置人服务或退出服务”，supportableClientListPackage PRESENT IF\该对象类可以支持多个顾主类型”，ttpInstancePackage PRESENT IF\用于生成该对象类别实例的命名结合需要该属性”；REGISTERED AS ( m3100ObjectClass 10 1 ;5.3.7信源路径端接点
该被管对象类别代表开始一条路径的端接点。它代表一个分层网络的接入点，该点是路径关系和顾主/服务者关系的集中点。这些概念在建议G.803中定义。trailTerminationPointSource MANAGED OBJECT CLASSIterminationPoint;
DERIVED FROM
CHARACTERIZED BY
operationalStatePackage,
trailTerminationPointSourcePackage PACKAGEBEHA VIOUR
trailTermlnationPointSourceBehaviour BEHA VIOURDEFINED AS
“该被管对象代表开始一条路径的端接点。它代表一个分层网络的接入点，该点是路径关系和顾主/服务者关系的集中点。操作状态可以预先检测出端接点是否能产生有效信号。如果检测到该端接点不能产生有效信号，则此时的操作状态值无效。当管理状态锁定时，端接点将退出服务。当管理状态非锁定时，端接点可提供服务。管理状态的改变对连接性指针没有影响。若操作状态改变，则应产生一个状态改变通知。若管理状态在信源路径端接点类的-个实体内处于当前状态，则不能发送状态改变通知。但信源路径端接点类的子类别可以修改本行为以请求状态改变通知。信源路径端接点的子类别应对导致产生属性值改变通知的属性作出说明。
在同一个被管单元中，下行连接性指针属性或是指向在同一层中从该端接点接收信11
