【通信行业标准(YD)】 数据通信网 开放系统互连(OSI)管理 公共管理信息服务定义

YD/T873-1996

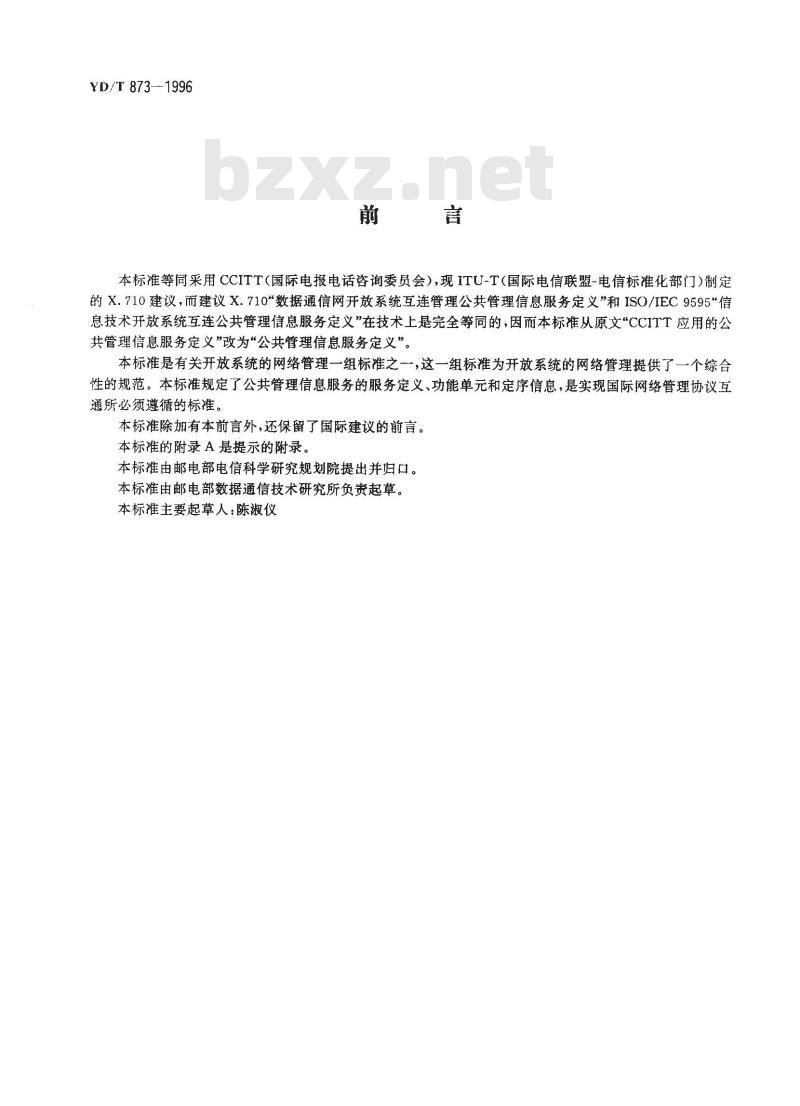

本标准等同采用CCITT（国际电报电话咨询委员会），现ITU-T(国际电信联盟-电信标准化部门）制定的X.710建议，而建议X.710\数据通信网开放系统互连管理公共管理信息服务定义”和ISO/IEC9595\信息技术开放系统互连公共管理信息服务定义”在技术上是完全等同的，因而本标准从原文“CCITT应用的公共管理信息服务定义”改为公共管理信息服务定义”。本标准是有关开放系统的网络管理一组标准之一，这一组标准为开放系统的网络管理提供了一个综合性的规范。本标准规定了公共管理信息服务的服务定义、功能单元和定序信息，是实现国际网络管理协议互通所必须遵循的标推。
本标准除加有本前言外，还保留了国际建议的前言。本标准的附录A是提示的附录。
本标准由邮电部电信科学研究规划院提出并归口。本标准由邮电部数据通信技术研究所负责起草。本标准主要起草人：陈淑仪
YD/T 873--1996

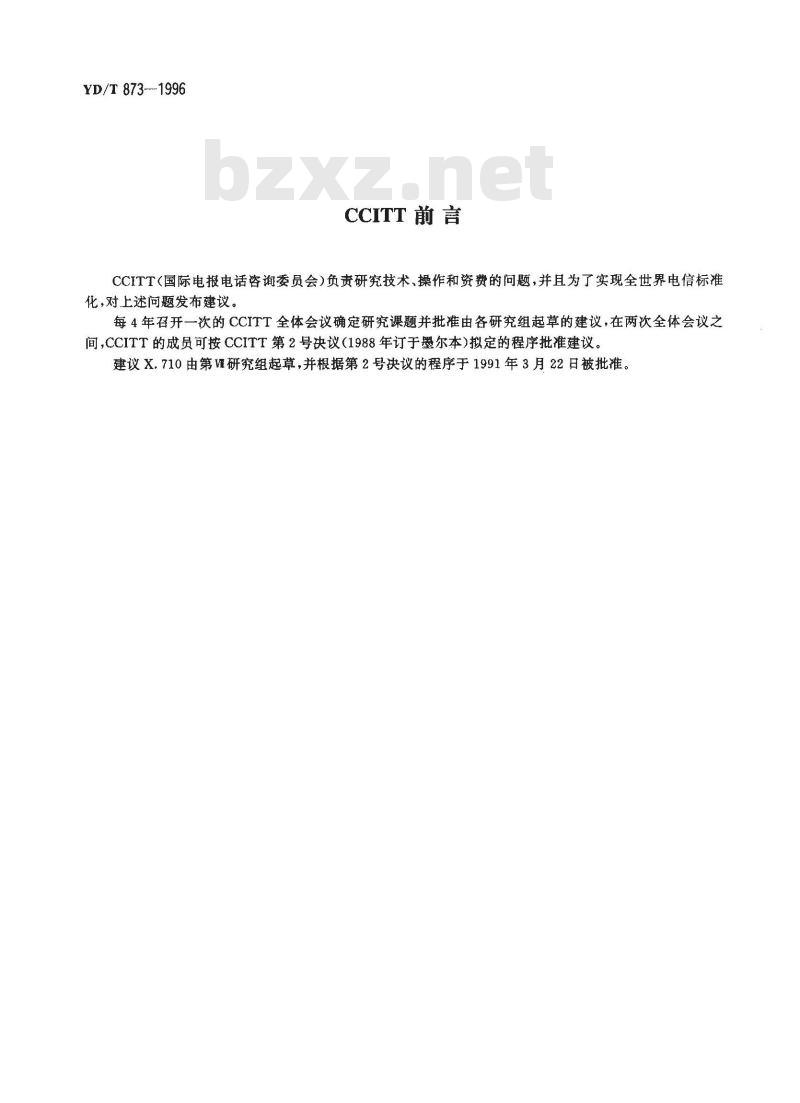

CCITT前言
CCITT（国际电报电话咨询委员会）负责研究技术、操作和资费的问题，并且为了实现全世界电信标准化，对上述问题发布建议。
每4年召开一次的CCITT全体会议确定研究课题并批准由各研究组起草的建议，在两次全体会议之间，CCITT的成员可按CCITT第2号决议（1988年订于墨尔本）拟定的程序批准建议。建议X.710由第研究组起草，并根据第2号决议的程序于1991年3月22日被批准。1范围

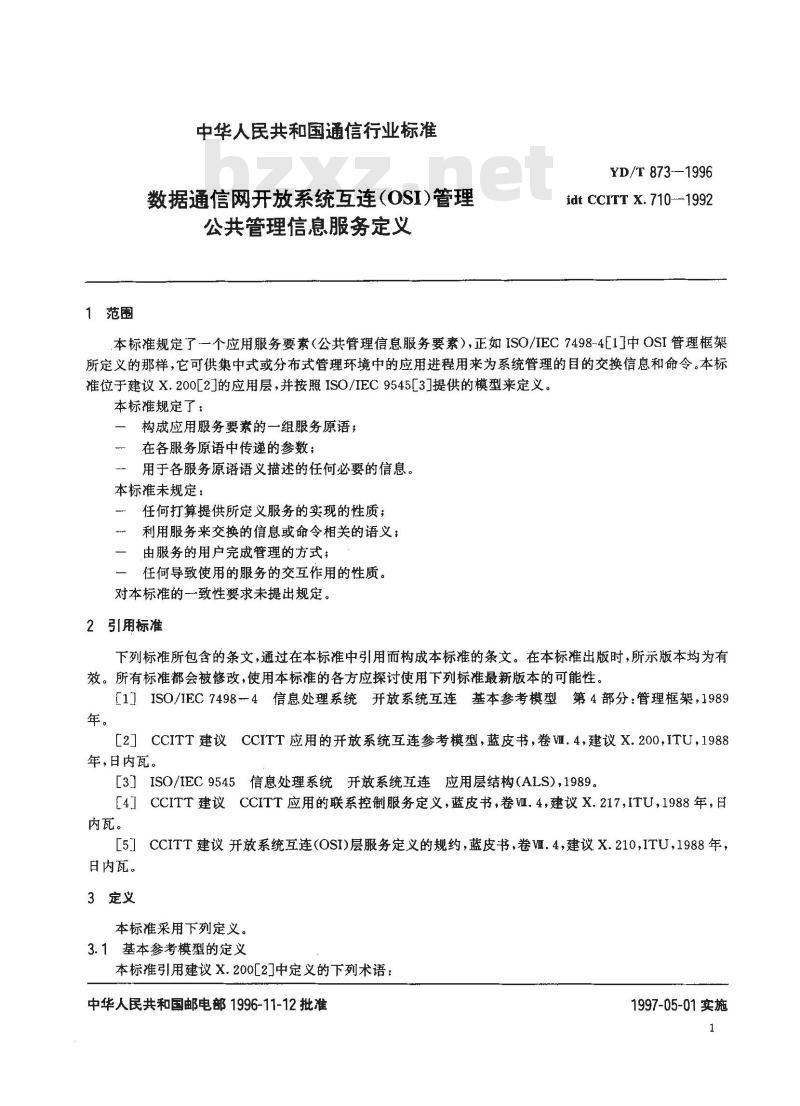

中华人民共和国通信行业标准
数据通信网开放系统互连（OSI）管理公共管理信息服务定义
YD/T873—1996
idt CCITT X. 710--1992
本标准规定了一个应用服务要素（公共管理信息服务要素），正如ISO/IEC7498-4E1J中OSI管理框架所定义的那样，它可供集中式或分布式管理环境中的应用进程用来为系统管理的目的交换信息和命令。本标准位于建议X.200[2]的应用层，并按照ISO/IEC9545[3]提供的模型来定义。本标准规定了：
一构成应用服务要素的一组服务原语；在各服务原语中传递的参数：
用于各服务原语语义描述的任何必要的信息。本标准未规定：
任何打算提供所定义服务的实现的性质；利用服务来交换的信息或命令相关的语义；由服务的用户完成管理的方式；任何导致使用的服务的交互作用的性质。对本标准的一致性要求未提出规定。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。在本标准出版时，所示版本均为有效。所有标准都会被修改，使用本标准的各方应探讨使用下列标准最新版本的可能性。［1]ISO/IEC7498-4信息处理系统开放系统互连基本参考模型第4部分：管理框架，1989年。bzxZ.net
［2］CCITT建议CCITT应用的开放系统互连参考模型，蓝皮书，卷И.4，建议X.200,ITU，1988年，日内瓦。
[3］ISO/IEC 9545信息处理系统开放系统互连应用层结构（ALS),1989。[4］CCITT建议CCITT应用的联系控制服务定义，蓝皮书，卷证.4,建议X.217,ITU,1988年，日内瓦。
[5］CCITT建议开放系统互连（OSI)层服务定义的规约，蓝皮书，卷，4，建议X.210,ITU，1988年，日内瓦。
3定义
本标准采用下列定义。

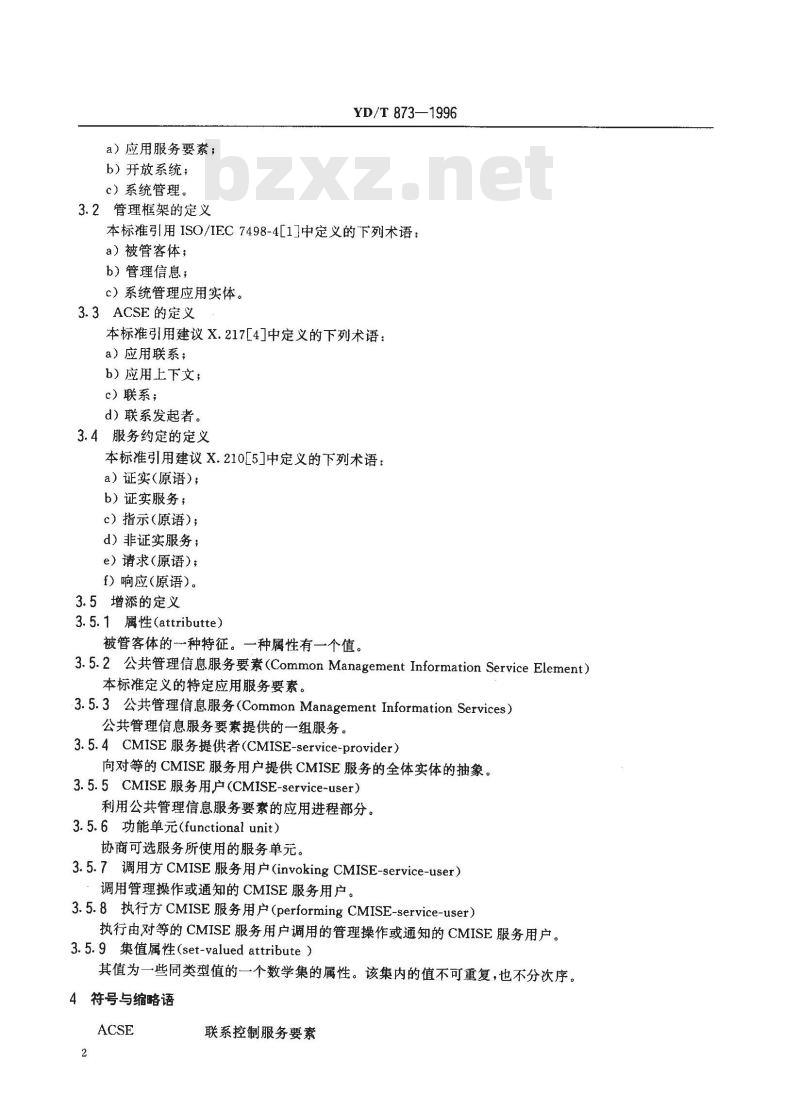

3.1基本参考模型的定义
本标准引用建议X.200[2]中定义的下列术语：中华人民共和国邮电部1996-11-12批准1997-05-01实施
a）应用服务要素；
b）开放系统；
c）系统管理。
3.2管理框架的定义
YD/T 873—1996
本标准引用ISO/IEC7498-4[1]中定义的下列术语：a）被管客体；
b）管理信息；
c）系统管理应用实体。
3.3ACSE的定义
本标准引用建议X.217[4]中定义的下列术语：a）应用联系；
b）应用上下文；
c）联系；
d）联系发起者。
3.4服务约定的定义
本标准引用建议X.210L5]中定义的下列术语：a）证实（原语）；
b）证实服务；
c）指示（原语）；
d）非证实服务；
e）请求（原语）；
f）响应（原语）。
3.5增添的定义
3.5.1属性(attributte)
被管客体的种特征。一种属性有一个值。3.5.2公共管理信息服务要素(Common Management Information Service Element)本标准定义的特定应用服务要素。3.5.3公共管理信息服务(Common Management Information Services）公共管理信息服务要素提供的一组服务。3.5.4 CMISE服务提供者(CMISE-service-provider）向对等的CMISE服务用户提供CMISE服务的全体实体的抽象。3.5.5 CMISE服务用户(CMISE-service-user)利用公共管理信息服务要紊的应用进程部分。3.5.6功能单元(functional unit)协商可选服务所使用的服务单元。3.5.7 调用方 CMISE服务用户(invoking CMISE-service-user)调用管理操作或通知的CMISE服务用户。3.5.8 执行方 CMISE服务用户(performing CMISE-service-user)执行由对等的CMISE服务用户调用的管理操作或通知的CMISE服务用户。3.5.9集值属性(set-valued attribute )其值为一些同类型值的一个数学集的属性。该集内的值不可重复，也不分次序。4符号与缩略语
联系控制服务要素

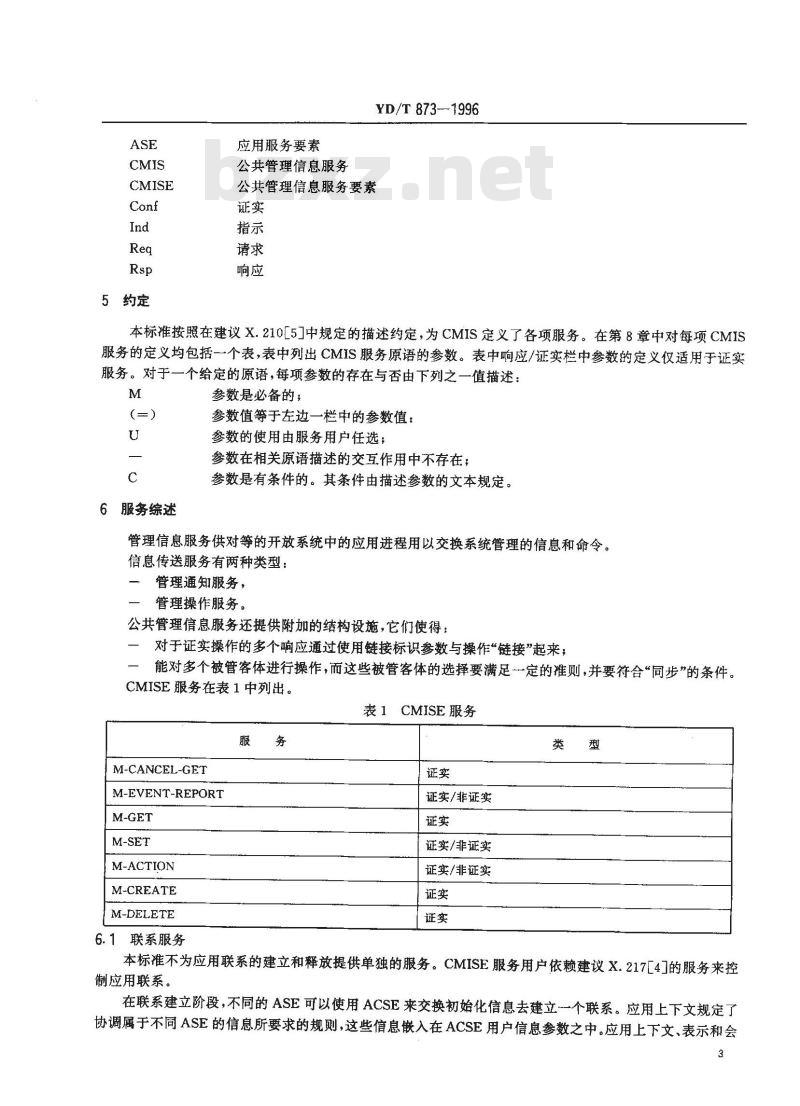

5约定
应用服务要素
公共管理信息服务
YD/T 873--1996
公共管理信息服务要素
本标准按照在建议X.210[5]中规定的描述约定，为CMIS定义了各项服务。在第8章中对每项CMIS服务的定义均包括一个表，表中列出CMIS服务原语的参数。表中响应/证实栏中参数的定义仅适用于证实服务。对于一个给定的原语，每项参数的存在与否由下列之一值描述：M
服务综述
参数是必备的
参数值等于左边一栏中的参数值：参数的使用由服务用户任选；
参数在相关原语描述的交互作用中不存在；参数是有条件的。其条件由描述参数的文本规定。管理信息服务供对等的开放系统中的应用进程用以交换系统管理的信息和命令。信息传送服务有两种类型：
管理通知服务，
管理操作服务。
公共管理信息服务还提供附加的结构设施，它们使得：对于证实操作的多个响应通过使用链接标识参数与操作“链接”起来，能对多个被管客体进行操作，而这些被管客体的选择要满足一定的准则，并要符合“同步”的条件。CMISE服务在表1中列出。
表1CMISE服务
M-CANCEL-GET
M-EVENT-REPORT
M-ACTION
M-CREATE
M-DELETE
6.1联系服务
证实/非证实
证实/非证实
证实/非证实
本标准不为应用联系的建立和释放提供单独的服务。CMISE服务用户依赖建议X.217[4的服务来控制应用联系。
在联系建立阶段，不同的ASE可以使用ACSE来交换初始化信息去建立一个联系。应用上下文规定了协调属于不同ASE的信息所要求的规则，这些信息嵌入在ACSE用户信息参数之中。应用上下文、表示和会3
YD/T 873—1996
话的要求均使用A-ASSOCIATE服务的参数来运送。建议X.217L4]的A-RELEASE和A-ABORT服务用来终止一个联系。这些服务可由任一个CMISE服务用户来调用。
6.2管理通知服务
通知和通信实体相应的行为特征的定义取决于生成通知的被管客体的规范，这类定义超出公共管理信息服务的范围。但是，某些通知在系统管理的范围内频繁使用，所以CMIS为传递适用于通知的管理信息的公共服务提供了下面的定义。
CMISE服务用户调用M-EVENT-REPORT服务，向对等的CMISE服务用户报告关于被管客体的一个事件。该服务以证实或非证实的方式请求。在证实方式中，期望有一个答复。6.3管理操作服务
操作和通信实体相应的行为特征的定义取决于操作所针对的被管客体的规范，这类定义超出了公共管理信息服务的范围。但是，某些操作在系统管理的范围内频繁使用，所以，CMIS为传递适用于操作的管理信息的公共服务提供了下面的定义。6.3.1CMISE服务用户调用M-GET服务，向对等的CMISE服务用户请求检索管理信息。该服务只能以证实方式请求，期望有个答复。6.3.2CMISE服务用户调用M-SET服务，向对等的CMISE服务用户请求修改管理信息。该服务以证实或非证实方式请求。在证实方式中，期望有一个答复。6.3.3CMISE服务用户调用M-ACTION服务，向对等的CMISE服务用户请求执行一项动作。该服务以证实或非证实方式请求。在证实方式中，期望有一个答复。6.3.4CMISE服务用户调用M-CREATE服务，向对等的CMISE服务用户请求创建被管客体的一个实例。该服务只能以证实方式请求，并期望有一个答复。6.3.5CMISE服务用户调用M-DELETE服务，向对等的CMISE服务用户请求删除被管客体的一个实例。该服务只能以证实方式请求，期望有一个答复。6.3.6CMISE服务用户调用M-CANCEL-GET服务，向对等的CMISE服务用户请求取消先前请求的并且目前未决的M-GET服务调用。该服务只能以证实方式请求，期望有一个答复。6.4管理信息树
管理信息可被看作是被管客体的一个集合，其中的每一个都具有属性，还可以有规定的事件和动作。被管客体的实例名在管理信息树中分级安排。可预料，管理信息树可能有动态的改变，而且这种知识不能即时适用于其它的开放系统。6.5被管客体选择
被管客体的选择包括两个阶段：定域和过滤。定域必然引起所使用过滤器的被管客体的标识。过滤必然引起把一组测试的应用作用到先前已定域的被管客体集的每一个成员，从中抽出一个子集。满足过滤器条件的已定域被管客体的子集被选中参与操作。注：若不规定过滤器，则已定域客体集被选中参与操作。6.5.1定域
基被管客体被定义为管理信息树子树的根，搜索将从基被管客体开始。定义了定域级别的4种规范：a）基客体本身；
b）基客体的第n级下级客体；
c）基客体以及往下直到第n级（包括第n级)的所有的下级客体；d）基客体以及往下所有的下级客体（整个子树）。在没有规定作用域参数的情况下，已定域被管客体是基客体实例参数所规定的客体。注：基客体规定为零级。
6.5.2过滤
YD/T 873—1996
过滤器是一个或多个关于已定域被管客体属性的存在或值的断言的集合。若过滤器包含多个断言，则用逻辑运算符将断言组合到一一起。若过滤器对于给定的被管客体测试获得成功，则该被管客体便被选中供执行操作之用。
6.5.3同步
通过作用域和过滤器机制选出了多个被管客体时，同步参数被用来供CMISE服务用户指出对于施于这些被管客体实例的操作要用同步进行的方式。CMISE服务用户可在两种同步类型中请求一种：原子型或最大努力型。由于通过过滤器对客体实例进行选择的次序是本地事宜，基于按序的同步是没有意义的。注：CMIS没有提供参数来指明被管客体内通过各种属性的同步。这一点将作为被管客体行为的一部分去规定，并有可能随不同的属性组合和操作而变化。7功能单元
通过服务能力均称为功能单元，这里，功能单元相当于对各种服务原语或参数的支持。7.1核心功能单元
核心功能单元包括表1中列出的除M-CANCEL-GET服务以外的全部CMISE服务。除非已商定在CMISE服务用户之间的联系中使用多个答复功能单元，否则对于核心功能单元中的服务应不使用链接标识参数。除非已商定多个客体选择功能单元，否则将不使用作用域和同步参数。除非过滤器功能单元已商定，否则不应使用过滤器参数。
7.2附加功能单元
7.2.1多个客体选择功能单元
该功能单元使得作用域和同步参数可在核心功能单元的服务中使用。这些参数在M-EVENT-REPORT和M-CREATE服务中不出现。若建议使用多个客体选择功能单元，则也应建议使用多个答复功能单元。7.2.2过滤器功能单元
该功能单元使得过滤器参数可在核心功能单元的服务中使用。过滤器参数在M-EVENT-RE-PORT和M-CREATE服务中不出现。
7.2.3多个答复功能单元
该功能单元使得链接标识参数可在核心功能单元的服务中使用。链接标识参数在M-EVENT-RE-PORT和M-CREATE服务中不出现。只有当调用方CMISE服务用户选择了多个被管客体或对单个被管客体请求M-ACTION操作时，才有可能对单个管理操作出现多个答复，在这样的单个被管客体中，该动作定义为产生多个响应。注：多个答复功能单元的使用有可能造成大量数据的返回。目前，为了控制数据流，CMIS仅提供MCANCEL-GET服务。控制数据流或控制操作的附加机制有待进一步研究。7.2.4扩展服务功能单元
该功能单元使得除P-DATA之外的表示层服务可用。7.2.5取消获取功能单元
该功能单元使得M-CANCEL-GET服务的使用可用。8服务定义
CMISE服务在表1中列出。
作为成功的操作（被描述为“包含于成功的证实之中”)或差错情况（被描述为“包含于失败的证实之中”）的结果，这些参数作为证实原语的一部分返回。某些操作可能报告一个差错代码。在多个差错中有一个是违背安全规定的情况下，将返回差错代码“拒5
绝访问”。
8.1联系服务
8.1.1联系的建立
YD/T 8731996
CMISE服务用户调用建议X.217[4I的A-ASSOCIATE服务来建立与对等的CMISE用户的联系。建立联系是任一个管理信息活动实例的第一个阶段。表2中列出的参数被本标准定义为A-ASSOCIATE服务的用户信息参数中CMIS的专用部分。这些信息由联系的发起者规定并在建立联系时交换。在使用管理操作和通知服务之前，要求先交换这些初始化信息。
表2A-ASSOCIATE用户信息
参数名
功能单元
访问控制
用户信息
8.1.1.1功能单元
请求/指示
响应/证实
当发起方CMISE服务用户提供该参数时，规定了发起方CMISE服务用户建议在联系中使用的附加功能单元集。由响应方CMISE服务用户返回该参数时，规定了响应方CMISE服务用户建议在联系中使用的附加功能单元集。
若不提供该参数，则认为建议不使用附加功能单元。由双方CMISE服务用户建议的任一个附加功能单元，均被认可在联系中使用。若扩展服务功能单元协商成功，则P-DATA服务以外的表示层服务也可使用。关于这些其它表示服务的细节和如何使用它们,均在用于联系的应用上下文的定义中描述。8.1.1.2访问控制
该参数是作为访问控制功能的输入而使用的无格式信息，为在联系中对所有联系的信息交换建立默认的访问特权。若后随服务请求规定访问控制参数，则该项而且只有该项服务的调用的访问特权是由那个参数决定的。
8.1.1.3用户信息
发起方CMISE服务用户和/或响应方CMISE服务用户可以选择用户信息分别包括到请求和/或响应原语中去。该参数的含义由应用上下文规定。8.1.2联系释放
CMISE服务用户调用建议X,217[4]的A-RELEASE服务来请求有序地终结对等的应用实体之间的个联系。本标准对于A-RELEASE服务参数的使用未作任何规定。CMISE服务用户调用A-ABORT服务来请求对等应用实体之间的联系的异常中止。表3列出了本标准中规定的参数，它们是A-ABORT服务的用户信息参数中CMIS专用部分。表3A-ABORT用户信息
CMIS 参数
异常中止源
用户信息
8.7.2.1异常终止源
A-ABORT请求/指示
异常终止源参数指出发起异常终止的源。它取下列符号之一值：CMISE服务提供者，
CMISE服务用户。
8.1.2.2用户信息
YD/T 873—1996
异常终止的发起源可包含用户信息。该参数的含义由应用上下文规定。8.2管理通知服务
CMISE服务用户使用M-EVENT-REPORT服务，向对等的CMISE服务用户报告一个事件。它被定义为证实服务和非证实服务。
8.2.1M-EVENT-REPORT参数。
表4列出了用于该服务的参数。
表4M-EVENT-REPORT参数
参数名
调用标识符
被管客体类别
被管客体实例
事件类型
事件时间
事件信息
当前时间
事件答复
8.2.1.1调用标识符
请求/指示
响应/证实
该参数规定了分配给通知的标识符。它可用来区分该通知与CMISE服务提供者可能正在进行中的其它通知或操作。
8.2.1.2 方式
该参数规定了请求该操作的方式。可能的值有：证实，
非证实。　
8.2.1.3被管客体类别
该参数规定了发生事件所属的被管客体类别。它可包含于任一个证实之中。8.2.1.4被管客体实例
该参数规定了发生事件的被管客体实例。它可包含于任一个证实之中。8.2.1.5·事件类型
该参数规定了所报告的事件类型。它可包含于成功的证实之中，而且，若是包含有事件答复参数时，也应包含该参数。
8.2.1.6事件时间
该参数包含事件发生的时间。
8.2.1.7事件信息
该参数包含有调用方CMISE服务用户所提供关于该事件的信息。8.2.1.8当前时间
该参数包含生成响应的时间。它可包含于成功的证实之中。7
8.2.1.9事件答复
YD/T 873—1996
该参数包含有对于事件报告的答复。它可包含于成功的证实之中。8.2.1.10差错
该参数包含关于操作的差错通知。它应包含于失败的证实之中。下列差错可能出现：重复调用：规定的调用标识符已经分配给另一个通知或操作；无效变元值：规定的事件信息值超出了范围或不适当；未定变元：提供的参数之在CMISE服务用户之间的联系中还未商定；无此变元：不能识别规定的事件信息；无此事件类型：不能识别规定的事件类型；无此客体类别：不能识别规定的被管客体类别；无此客体实例：不能识别规定的被管客体实例；处理故障：在处理通知中遐到了一般故障；资源限制：由于资源的限制未对通知进行处理；未认可操作：不在CMISE服务用户之间商定的操作之内。8.2.2 M-EVENT-REPORT过程
8.2.2.1调用方CMISE服务用户通过向CMISE服务提供者发出一个M-EVENT-REPORT请求原语的方法向执行方CMISE服务用户报告一个事件。8.2.2.2若CMISE服务提供者接受请求，则它向执行方CMISE服务用户发出一个M-EVENT-REPORT指示原语。否则CMISE服务提供者拒绝请求，而且后随的过程不再使用。8.2.2.3在证实方式中，执行方CMISE服务用户通过向CMISE服务提供者发出一个M-EVENT-RE-PORT响应原语来报告它对M-EVENT-REPORT请求原语的接受或拒绝。8.2.2.4在证实方式中，CMISE服务提供者向调用方CMISE服务用户发出一个M-EVENT-REPORT证实原语。
8.3管理操作服务
8.3.1M-GET服务
CMISE服务用户使用M-GET服务从对等的CMISE服务用户处检索属性值。它规定为证实服务。通过调用M-CANCEL-GET服务可取消该服务。8.3.1.1M-GET参数
表5列出了用于该服务的参数。
表5M-GET参数
参数名
调用标识符
链接标识符
基客体类别
基客体实例
作用域
过滤器
访问控制
属性标识符表
请求/指示
响应/证实
被管容体类别
被管客体实例
当前时间
属性表
参数名
8.3.1.1.1调用标识符
YD/T 873--1996
请求/指示
响应/证实
该参数规定了分配给该操作的标识符。它可用于区分该操作与CMISE服务提供者可能正在进行中的其它通知或操作。
每一个响应具有唯一的调用标识符；最终响应的调用标识符与在指示原语中所提供的调用标识符相同。8.3.1.1.2链接标识符
若对这个操作将发出多个答复的情况下，则在返回那些答复时，该参数规定了由执行方CMISE服务用户提供的标识。链接标识符与在指示原语中所提供的调用标识符应具有相同的值。8.3.1.1.3基客体类别
该参数规定了为应用过滤器（若提供的话)而选择作为被管客体起始点的被管客体类别。8.3.1.1.4基客体实例
该参数规定了为应用过滤器(若提供的话)而选择作为被管客体起始点的被管客体实例。8.3.1.1.5作用域
该参数指示作为拽索以基被管客体为根的子树。执行搜索的级别可以是：-基客体本身；
-基客体第n级下级客体；
-基客体以及往下直到第n级并包括第n级的所有的下级客体；-基客体以及它所有的下级客体。默认作用域是基客体本身。
8.3.1.1.6过滤器
该参数规定了应用于已定域被管客体的过滤器测试的一组断言。多重的断言可使用逻辑运算符AND、OR和NOT的组合。每个断言可以是等同性、排序和存在性或集比较的测试。关于属性值的断言则按照与属性语法有关的匹配规则进行运算。若在过滤器中存在一个属性值断言，而在已定域的被管客体中不出现那个属性，则对于该性值断言的测试应为FALSE。过滤器测试运算结果为TRUE的被管客体被选中进行操作。若没有规定过滤器，则作用域所包括的全部被管客体均被选中。8.3.1.1.7访问控制
该参数是作为访问控制功能输入而采用的无格式的信息。8.3.1.1.8同步
该参数指示调用方CMISE服务用户在已选的被管客体实例中如何同步M-GET操作。为同步一系列操作规定了两种方式；
原子型：为了执行操作而对所有已选被管客体进行检查，确定它们是否能够成功地执行该操作。若有一个或多个不能成功地执行该操作，则均不执行操作，否则全部执行操作；最大努力型：为了执行操作而对所有已选的被管客体均请求执行操作。若没有提供该参数，测执行最大努力型同步。若为操作选中的是独自的基被管客体本身，则忽略该参数（若提供）。
8.3.1.1.9属性标识符表
YD/T 873--1996
该参数包括执行方CMISE服务用户返回这些属性值的一组属性标识符。若省略了该参数，则假定为全部的属性标识符。属性的定义在被管客体类型的规定中可以找到。8.3.1.1.10被管客体类别
若规定了基客体本身，该参数为任选项；否则它应规定返回其属性值的被管客体的类别。它可包含于任何一个证实之中。
8.3.1.1.11被管客体实例
若规定基客体本身，则该参数为任选项；否则它应规定返回其属性值的被管客体的实例。它可包含于任何一个证实之中。
8.3.1.1.12当前时间
该参数包含发生响应的时间。它可包含于成功的证实之中。8.3.1.1.13属性表
该参数包含一组由执行方CMISE服务用户返回的属性标识符和值。它包含于成功的证实之中。8.3.1.1.14差错
该参数包含关于操作的差错通知。它应包含于失败的证实之中。下列差错可能出现：拒绝访问：由于与开放系统安全有关的原因而未执行所请求的操作；类别实例冲突；所规定的被管客体实例不是所规定类别的成员；复杂性限：由于参数过于复杂而未执行所请求的操作，重复调用：规定的调用标识符已经分配给另一个通知或操作；取表差错：由于下述原因之一而末能读取一个或多个属性值；拒绝访问：由于与开放系统安全有关的原因而未执行所要求的操作；无此属性：不能识别规定的属性或属性组的标识符。返回可以读取的属性值：
无效过滤器：过滤器参数中含有无效的断言或是不能识别的逻辑运算符；无效作用域：作用域参数值为无效；未定变元：提供的参数之一在CMISE服务用户之间的联系中还未商定；无此客体类别：不能识别规定的被管客体的类别；无此客体实例：不能识别规定的被管客体的实例；性值：
取消操作：操作被M-CANCEL-GET操作所取消，这个M-GET服务的调用应不再返回其它的属处理故障：操作处理中遇到了一般的故障；资源限制：由于资源的限制未执行操作；同步不受支持：不支持所规定的同步类型；一，未认定的操作：操作不在CMISE服务用户之间商定的操作之列。8.3.1.2M-GET规程
8.3.1.2.1调用方CMISE服务用户通过向CMISE服务提供者，发出-一个M-GET请求原语的方法来请求执行方CMISE服务用户检索属性值。8.3.1.2.2若CMISE服务提供者接受请求，则它向执行方CMISE服务用户发出一个M-GET指示原语否则CMISE服务提供者拒绝该请求，而且后随的过程不再使用。8.3.1.2.3若操作无法执行，则执行方CMISE服务用户发出一个带有适当的差错代码的M-GET响应原语拒绝M-GET请求。在这种情况下，后随的过程不再使用。8.3.1.2.4若只要生成一个响应，则应忽略8.3.1.2.5、8.3.1.2.6和8.3.1.2.7的过程。8.3.1.2.5执行方CMISE服务用户检索所请求的属性值并生成包含有结果和/或差错通知的个响应。10
