【医药行业标准(YY)】手术器械圆柱沉头鳃轴铆钉

本网站发布时间： 2024-07-09 02:42:08

YY/T0173.10-1994
现行
　点击下载此标准

基本信息

标准号：
YY/T 0173.10-1994
标准名称：
手术器械圆柱沉头鳃轴铆钉
标准类别：
医药行业标准(YY)
标准状态：
现行
发布日期：
1994-12-19
实施日期：
1995-05-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
68.24 KB

标准分类号

中标分类号：
医药、卫生、劳动保护>>医疗器械>>C31一般与显微外科器械

关联标准

替代情况：
替代ZB C30020-88

出版信息

出版社：
中国标准出版社
页数：
4页
标准价格：
8.0 元
出版日期：
1995-05-01

其他信息

起草人：
周培瑜
起草单位：
上海手术器械厂
归口单位：
全国外科器械标准化技术委员会
提出单位：
全国外科器械标准化技术委员会
发布部门：
国家医药管理局
相关标签：
手术器械圆柱沉头铆钉

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了手术器械圆柱沉头鳃轴铆钉的型式和基本尺寸及技术要求。本标准适用于手术器械圆柱沉头鳃轴铆钉(以下简称铆钉)，该铆钉供迭鳃式手术器械紧固鳃部用 YY/T 0173.10-1994 手术器械圆柱沉头鳃轴铆钉 YY/T0173.10-1994

标准内容

部分标准内容：

八角柄
六角柄
标记示例：
YY/T0173.9-94
图1八角空心柄
图5六角空心构
长=100mm，D=6mm的空心八角柄
100X6YY/T0173.9-94
空心八角柄
4技术要求
4.1柄子应采用GB1220中规定的1Cr13.1Cr18Ni9或GB2041中规定的H62材料制成。4.2柄子的外形轮廊应清晰、正直、勾称。外表应光滑，无锋棱、毛刺、裂纹。4.3小长方柄上的柄花应清晰、完整，不得有缺花、烂花。4.4柄子的表面粗糙度数值：有光亮不大于R,0.4μm，无光亮不大于R.1.6μm。注：小长方柄和使用功能部分为整体结构时，柄子材料应符合使用功能部分的要求。附加说明：
本标准由全国外科器械标准化技术委员会提出。本标准由全国外科器械标准化技术委员会归口。本标准由上海手术器械六厂负资起草。本标准主要起草人刘伟群、江云康。mm
中华人民共和国医药行业标准
手术器械，圆柱沉头鳃轴铆钉
1主题内容与适用范围
本标准规定了手术器械圆柱沉头鳃轴铆钉的型式和基本尺寸及技术要求。YY/T0173.10-94
代替ZBC30020-88
本标准适用于手术器械圆柱沉头鳃轴铆钉（以下简称铆钉），该铆钉供迭鳃式手术器械紧固鳃部用。引用标准
GB90紧固件验收规则、包装与标记GB1220不锈钢棒
3型式和基本尺
铆针的增式转本尺寸应符合下列图样及表1、表2的规定t余bZxz.net
基本尺寸
极限偏差
国家医药管理局1994-12-19批准16
1995-05-01实施
基本尺寸
极限偏差
基本尺寸
极限偏差
钉头与钉杆中心线
间的允许偏差
注：①有^应优先采用。
②为鳃部厚度，
YY/T 0173.10—94
续表1
基本尺寸
极限偏差
基本尺寸
极限偏差
③表中L=6+2，L
标记示例：
YY/T0173.10-94
d=3mm，L=9mm的圆柱沉头鳃轴铆钉铆钉3×9YY/T0173.10—94
4技术要求
4.1铆钉应以GB1220中规定的2Cr13材料制造。4.2铆钉表面不得有裂纹、斑痕、毛刺和锈迹等缺陷4.3验收规则、标志与包装按GB90的规定，附加说明：
本标准由全国外科器械标准化技术委员会提出。本标准由全国外科器械标准化技术委员会归口。本标准由上海手术器械厂负责起草。本标准主要起草人周培瑜。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

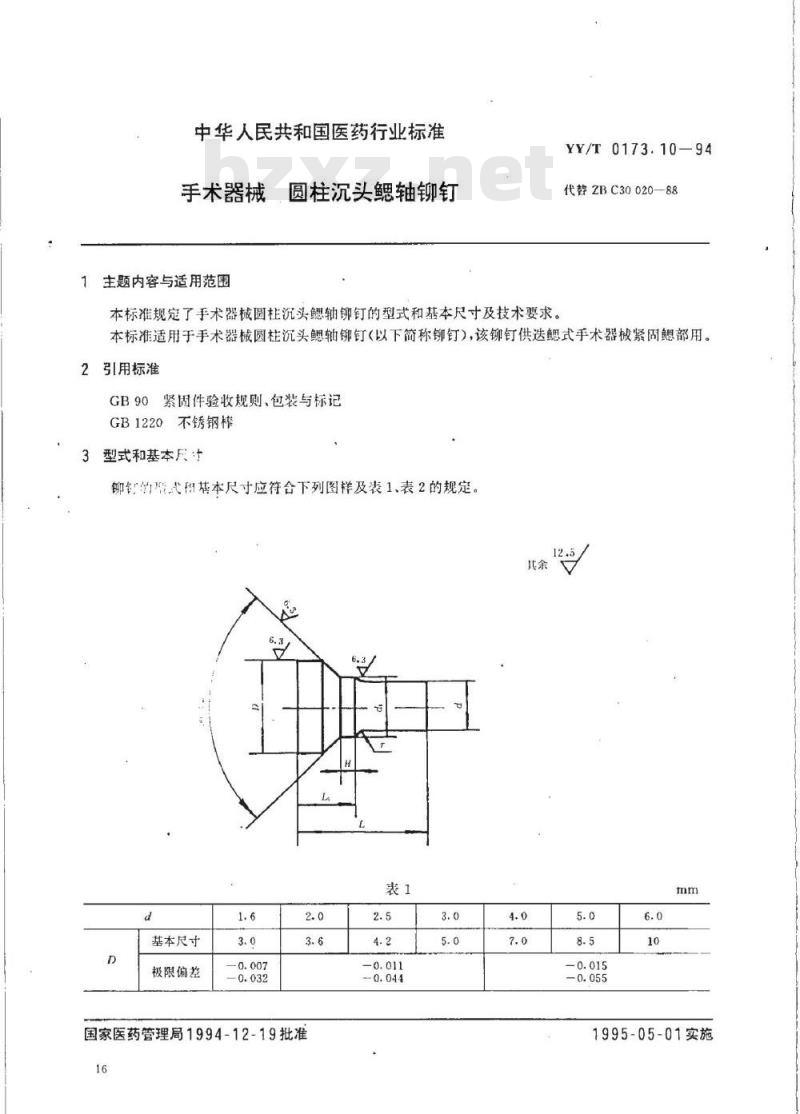

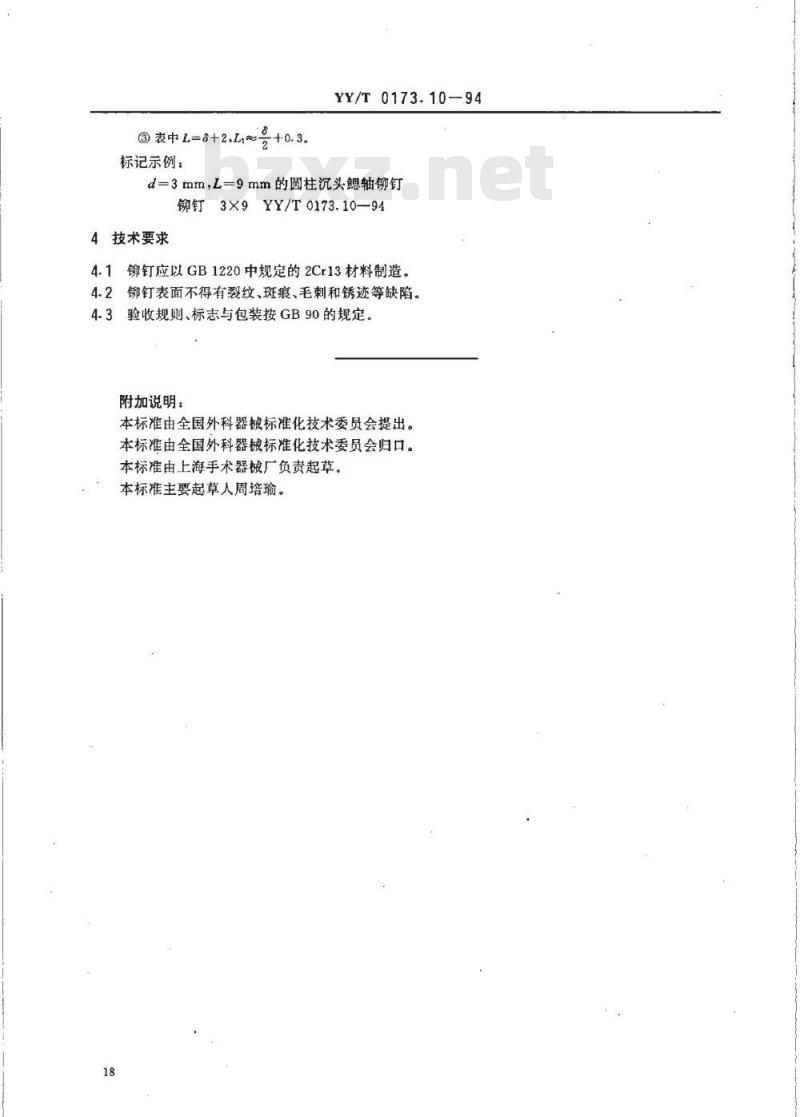

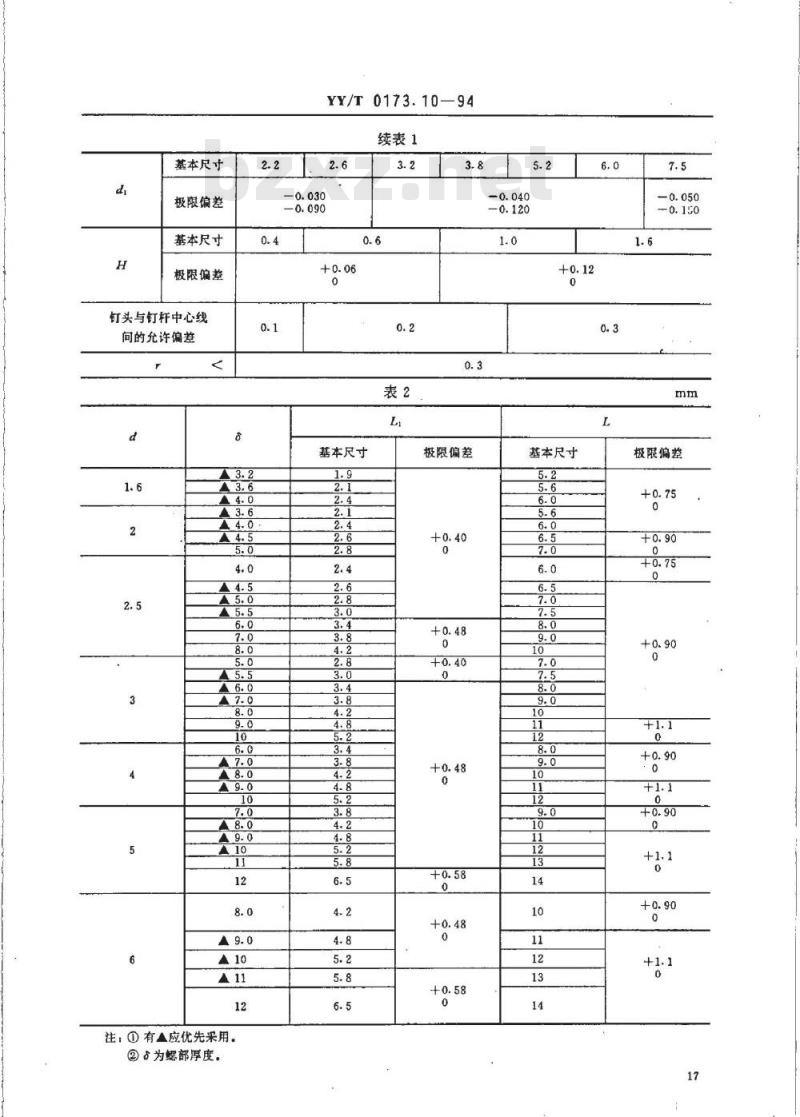

标准图片预览
