【机械行业标准(JB)】 煤用脱水筛条

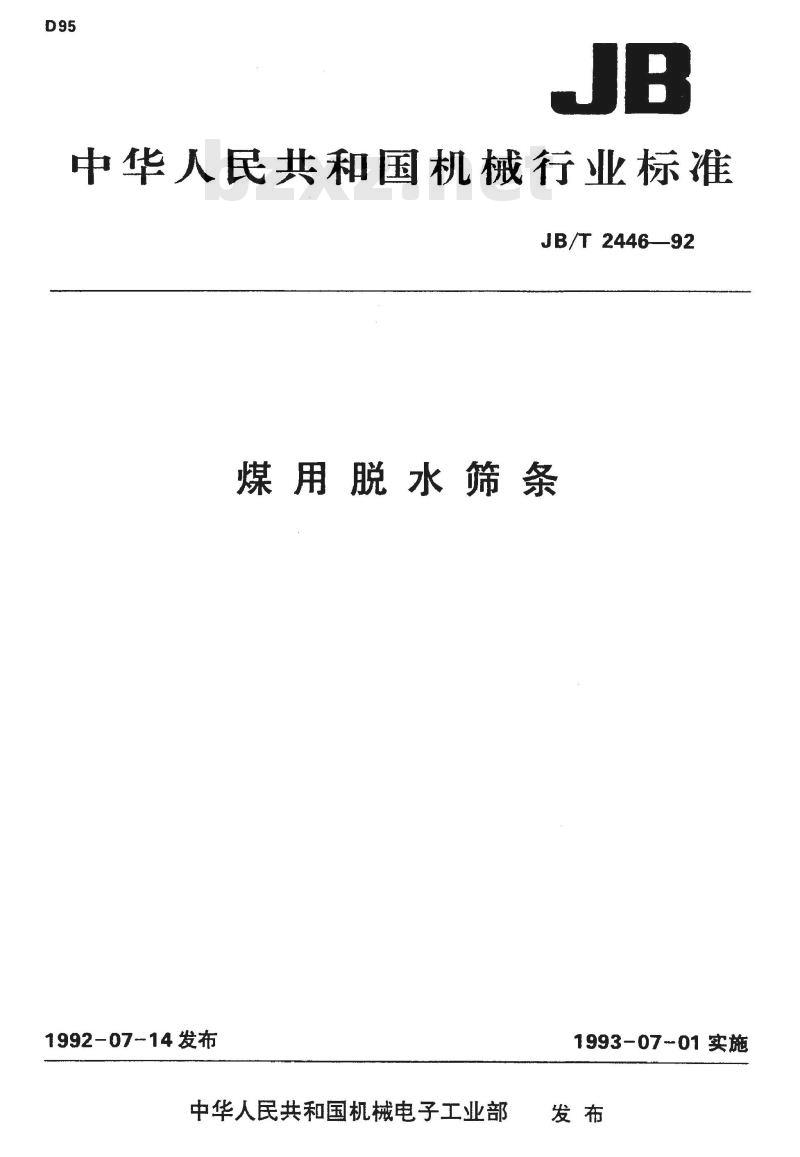

中华人民共和国机械行业标准
JB/T 2446—92
煤用脱水筛条
1992-07-14发布
中华人民共和国机械电子工业部1993-0701实施

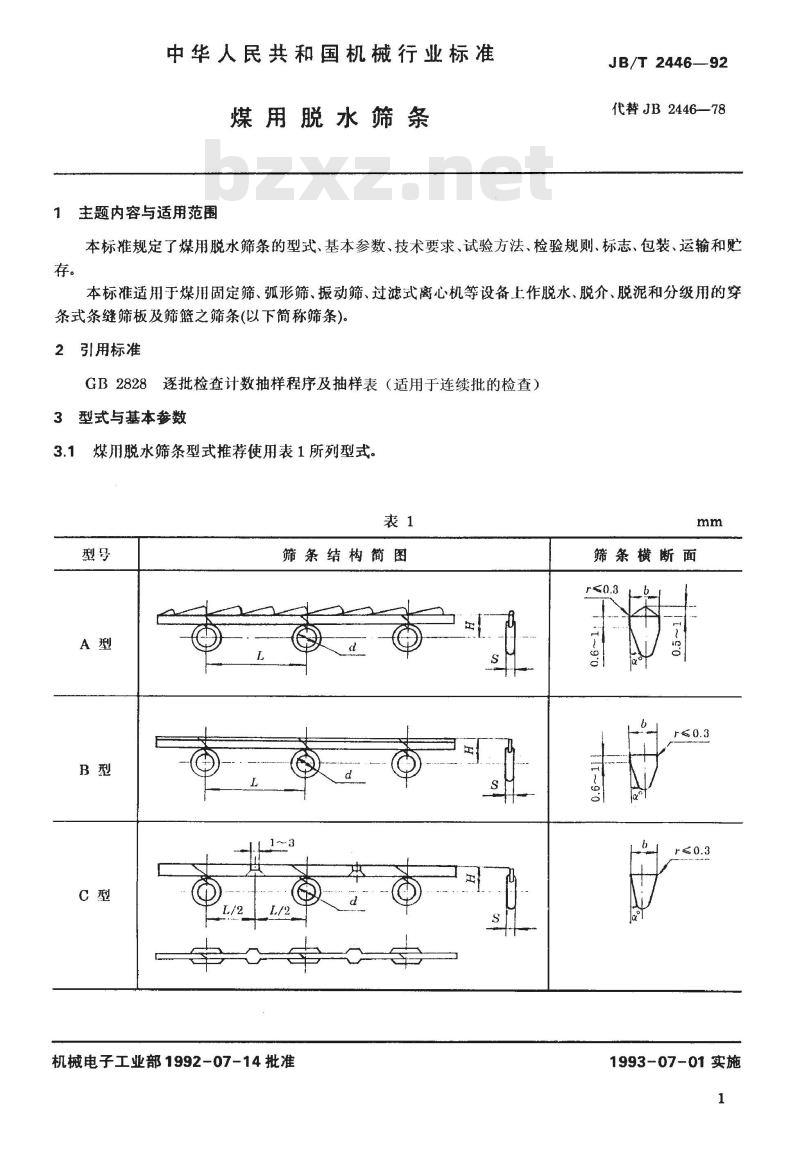

中华人民共和国机械行业标准
煤用脱水筛条
主题内容与适用范围
JB/T 2446—92
代替JB2446—78
本标准规定了煤用脱水筛条的型式、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于煤用固定筛、弧形筛、振动筛、过滤式离心机等设备上作脱水、脱介、脱泥和分级用的穿条式条缝筛板及筛篮之筛条(以下简称筛条)。2
引用标准
逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB 2828
3型式与基本参数wwW.bzxz.Net
煤用脱水筛条型式推荐使用表1所列型式。3.1
筛条结构简图
机械电子工业部1992-07-14批准mm
筛条横断面
1993-07-01实施

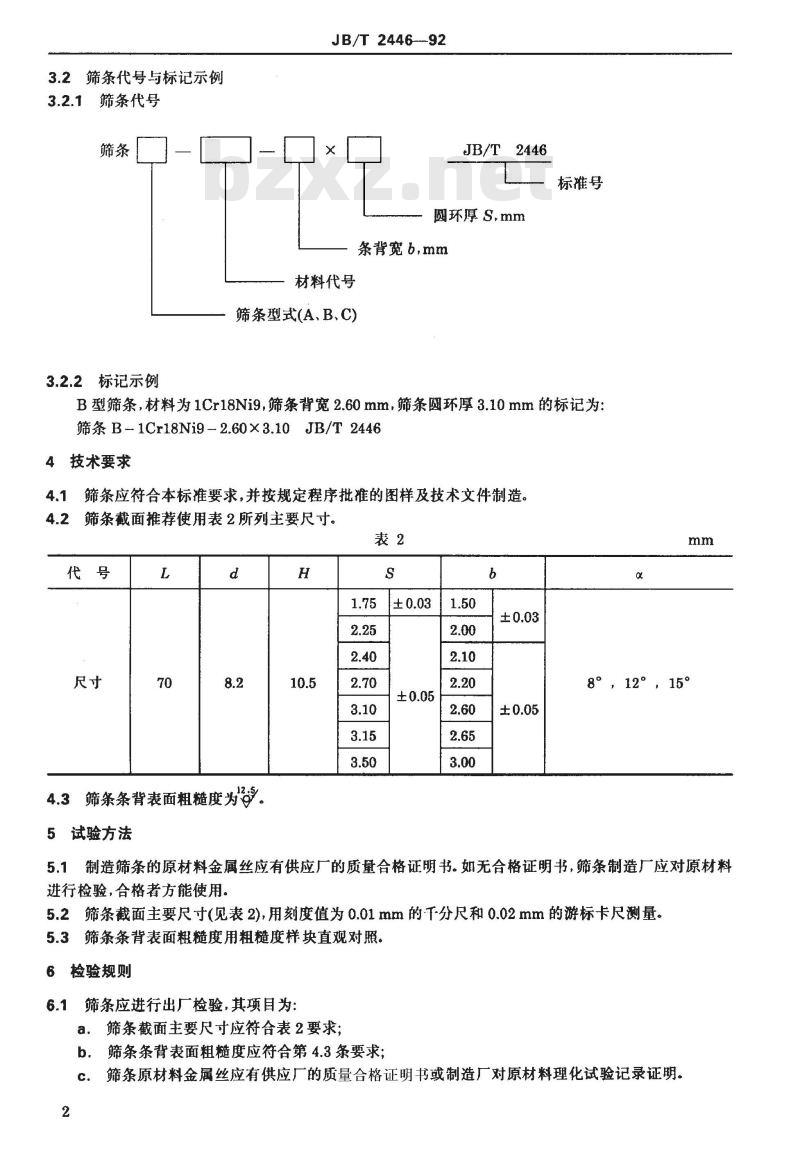

3.2筛条代号与标记示例
3.2.1筛条代号
3.2.2标记示例
JB/T 2446--92
JB/T 2446
圆环厚 S,mm
条背宽b，mm
材料代号
筛条型式(A、B、C)
标准号
B型筛条，材料为1Cr18Ni9，筛条背宽2.60mm，筛条圆环厚3.10mm的标记为：筛条B-1Cr18Ni9-2.60×3.10JB/T 24464技术要求
筛条应符合本标准要求，并按规定程序批准的图样及技术文件制造。4.2
筛条截面推荐使用表2所列主要尺寸。表2
4.3筛条条背表面粗糙度为
5试验方法
8°，12°，15°
5.1制造筛条的原材料金属丝应有供应厂的质量合格证明书。如无合格证明书，筛条制造厂应对原材料进行检验，合格者方能使用。
5.2筛条截面主要尺寸（见表2)，用刻度值为0.01mm的-T分尺和0.02mm的游标卡尺测量。5.3筛条条背表面粗糙度用粗糙度样块直观对照。6检验规则
6.1筛条应进行出厂检验，其项目为：a．筛条截面主要尺寸应符合表2要求；b．筛条条背表面粗糙度应符合第4.3条要求；C．筛条原材料金属丝应有供应厂的质量合格证明书或制造厂对原材料理化试验记录证明。2
JB/T 2446--92

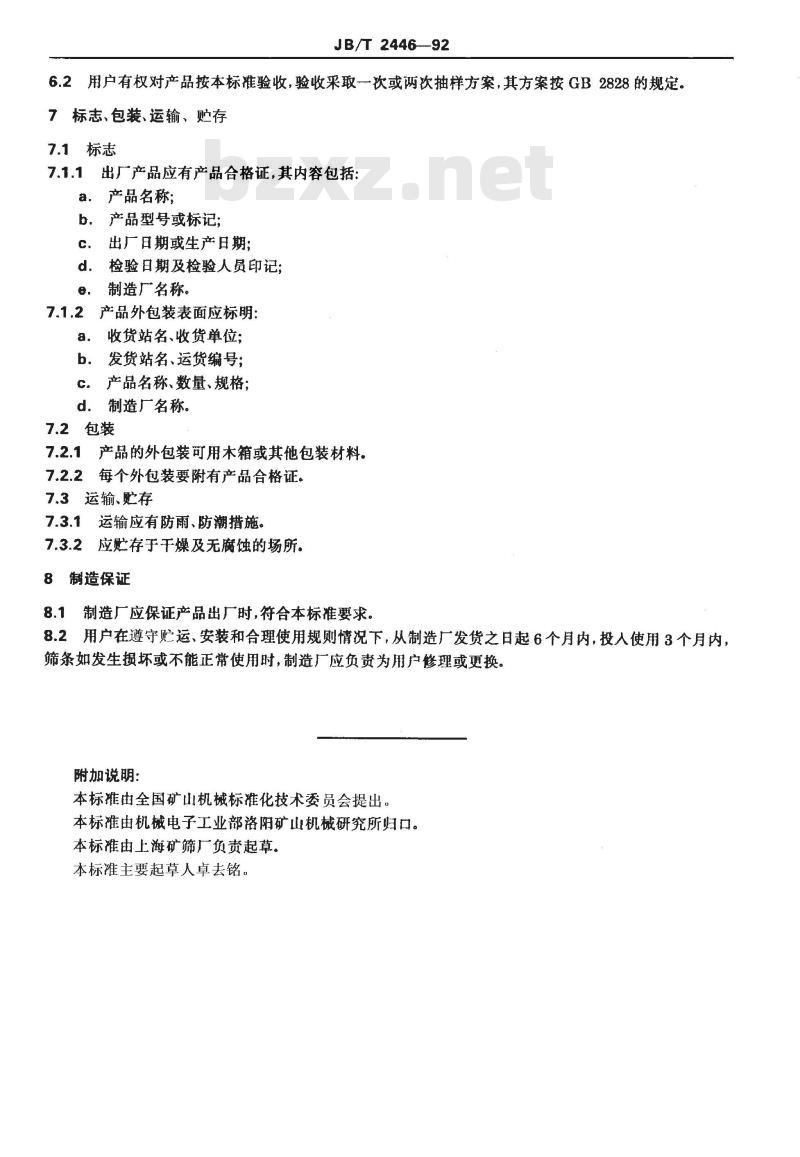

6.2用户有权对产品按本标准验收，验收采取一次或两次抽样方案，其方案按GB2828的规定。7标志、包装、运输、贮存
7.1标志
7.1.1出厂产品应有产品合格证，其内容包括：a．产品名称；
产品型号或标记；
出厂日期或生产日期；
检验日期及检验人员印记；
制造广名称。
产品外包装表面应标明：
收货站名、收货单位；
发货站名、运货编号；
产品名称、数量、规格；
d．制造广名称。
7.2包装
7.2.1产品的外包装可用木箱或其他包装材料。7.2.2每个外包装要附有产品合格证。7.3运输、贮存
7.3.1运输应有防雨、防潮措施。7.3.2应贮存于干燥及无腐蚀的场所。8制造保证
8.1制造厂应保证产品出厂时，符合本标准要求。8.2用户在遵守贮运、安装和合理使用规则情况下，从制造厂发货之日起6个月内，投人使用3个月内，筛条如发生损坏或不能正常使用时，制造厂应负责为用户修理或更换附加说明：
本标准由全国矿山机械标准化技术委员会提出。本标准由机械电子工业部洛阳矿山机械研究所归口。本标准由上海矿筛厂负责起草。本标准主要起草人卓去铭。
