【机械行业标准(JB)】 煤用条缝筛板(穿条式)

中华人民共和国机械行业标准
JB/T2447—92

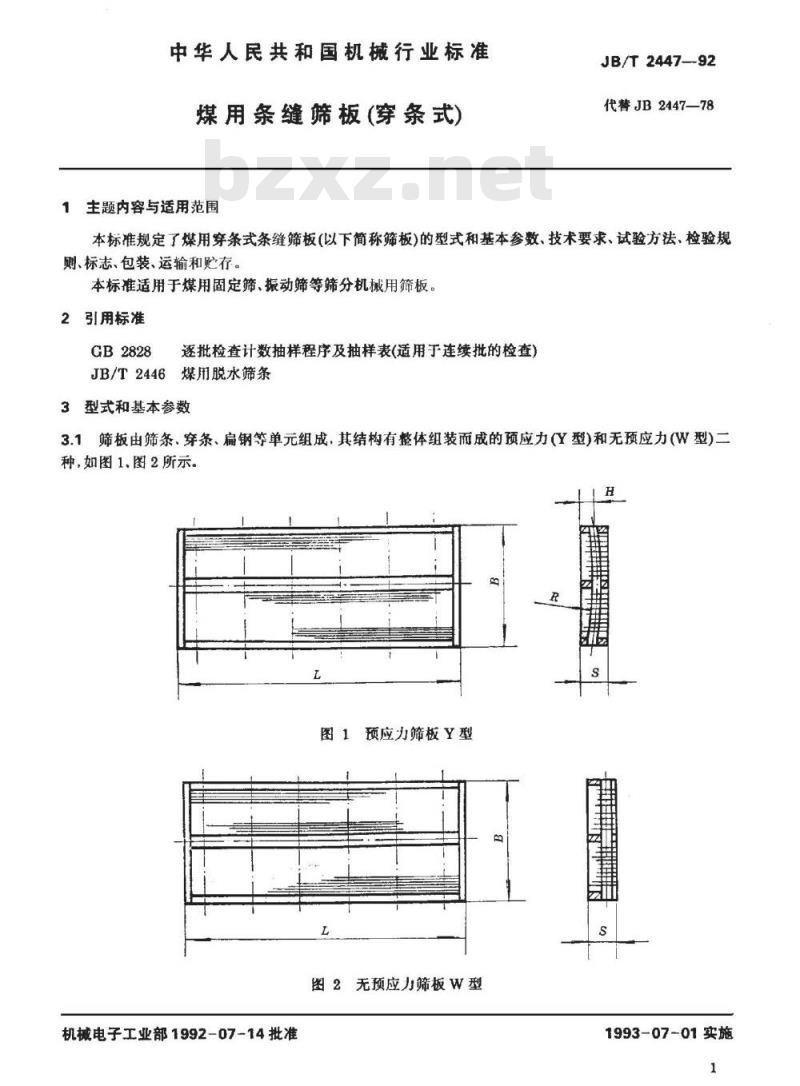

煤用条缝筛板（穿条式）
1992-07-14发布
中华人民共和国机械电子工业部1993-07-01实施
中华人民共和国机械行业标准
煤用条缝筛板（穿条式）
主题内容与适用范围
JB/T2447—92
代替JB2447—78
本标准规定了煤用穿条式条缝筛板（以下简称筛板）的型式和基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于煤用固定筛、振动筛等筛分机用筛板。2引用标准bzxz.net
GB2828
逐批检查计数抽样程序及抽样表(适用于连续批的检查）JB/T2446煤用脱水筛条
3型式和基本参数
3.1筛板由筛条、穿条、扁钢等单元组成，其结构有整体组装而成的预应力(Y型）和无预应力（W型）二种，如图1.图2所示。
预应力筛板Y型
图2无预应力筛板W型
机械电子工业部1992-07-14批准1993-07-01实施
JB/T2447--92

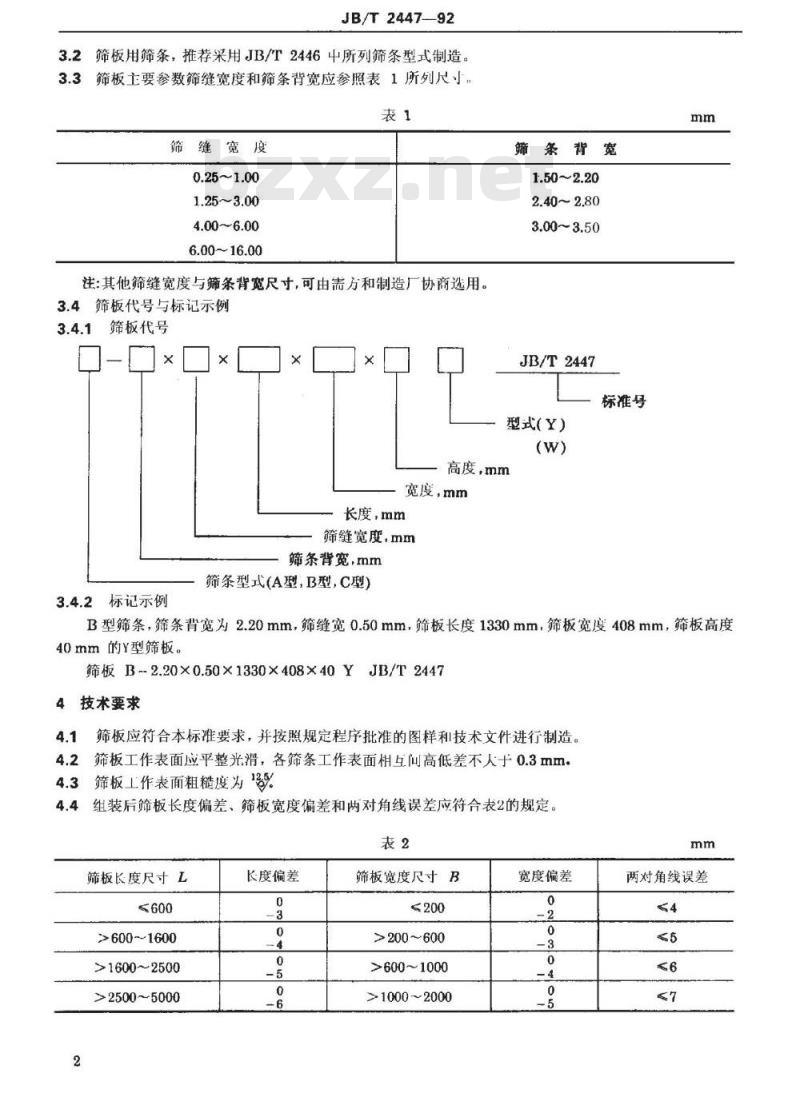

3.2筛板用筛条，推荐采用JB/T2446中所列筛条型式制造。3.3筛板主要参数筛缝宽度和筛条背宽应参照表1所列尺小，表1
筛缝宽度
0.25~1.00
1.25~3.00
4.00~6.00
6.00~16.00
注：其他筛缝宽度与筛条背宽尺寸，可由需方和制造厂协商选用。3.4筛板代号与标记示例
3.4.1筛板代号
筛条背宽
1.50~2.20
2.40~2.80
3.00~3.50
JB/T2447
标准号
型式(Y)
高度，mm
宽度，mm
长度，mm
筛缝宽度，mm
筛条背宽，mm
筛条型式(A型,B型，C型）
3.4.2标记示例
B型筛条，筛条背宽为2.20mm，筛缝宽0.50mm，筛板长度1330mm，筛板宽度408mm，筛板高度40mm的Y型筛板。
筛板B-2.20×0.50×1330×408×40YJB/T2447技术要求
筛板应符合本标准要求，并按照规定程序批准的图样和技术文件进行制造。4.1
4.2筛板工作表面应平整光滑，各筛条工作表面相互间高低差不人于0.3mm。4.3筛板上作表面粗糙度为1%
4.4组装后筛板长度偏差、筛板宽度偏差和两对角线误差应符合表2的规定。表2
筛板长度尺寸L
>600~1600
>1600~2500
>2500~5000
长度偏差
筛板宽度尺寸B
≤200
>200～600
>600～1000
>1000~2000
宽度偏差
两对角线误差

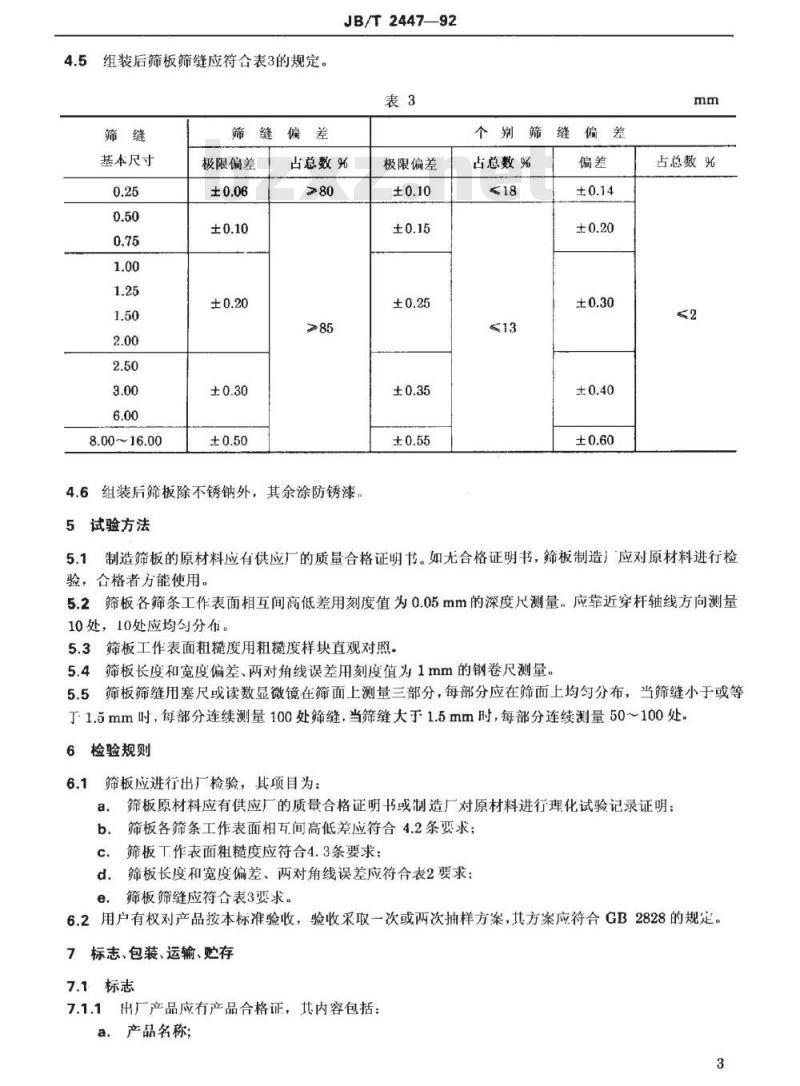

4.5组装后筛板筛缝应符合表3的规定。筛缝
基本尺寸
8.00~16.00
极限偏差
JB/T2447—92
占总数%
4.6组装后筛板除不锈钠外，其余涂防锈漆，5试验方法
极限偏差
占总数%
缝偏差
占总数%
5.1制造筛板的原材料应有供应厂的质量合格证明书。如无合格证明书，筛板制造）应对原材料进行检验，合格者方能使用。
5.2筛板各筛条工作表面相互间高低差用刻度值为0.05mm的深度尺测量.应靠近穿杆轴线方向测量10处，10处应均匀分布。
5.3筛板工作表面粗糙度用粗糙度样块直观对照。5.4筛板长度和宽度偏差、两对角线误差用刻度值为1mm的钢卷尺测量。5.5筛板筛缝用塞尺或读数显微镜在筛面上测量三部分，每部分应在筛面上均匀分布，当筛缝小于或等丁1.5mm时，每部分连续测量100处筛缝，当筛缝大于1.5mm时，每部分连续测量50100处。6
检验规则
筛板应进行出厂检验，其项目为：a.
筛板原材料应有供应厂的质量合格证明书或制造厂对原材料进行理化试验记录证明：筛板各筛条工作表面相互间高低差应符合4.2条要求；b.
筛板工作表面粗糙度应符合4.3条要求；筛板长度和宽度偏差、两对角线误差应符合表2要求：d.
筛板筛缝应符合表3要求。
6.2用户有权对产品按本标准验收，验收采取一次或两次抽样方案，其方案应符合GB2828的规定。标志、包装、运输、贮存
7.1标志
7.1.1出厂产品应有产品合格证，其内容包括：a.产品名称；

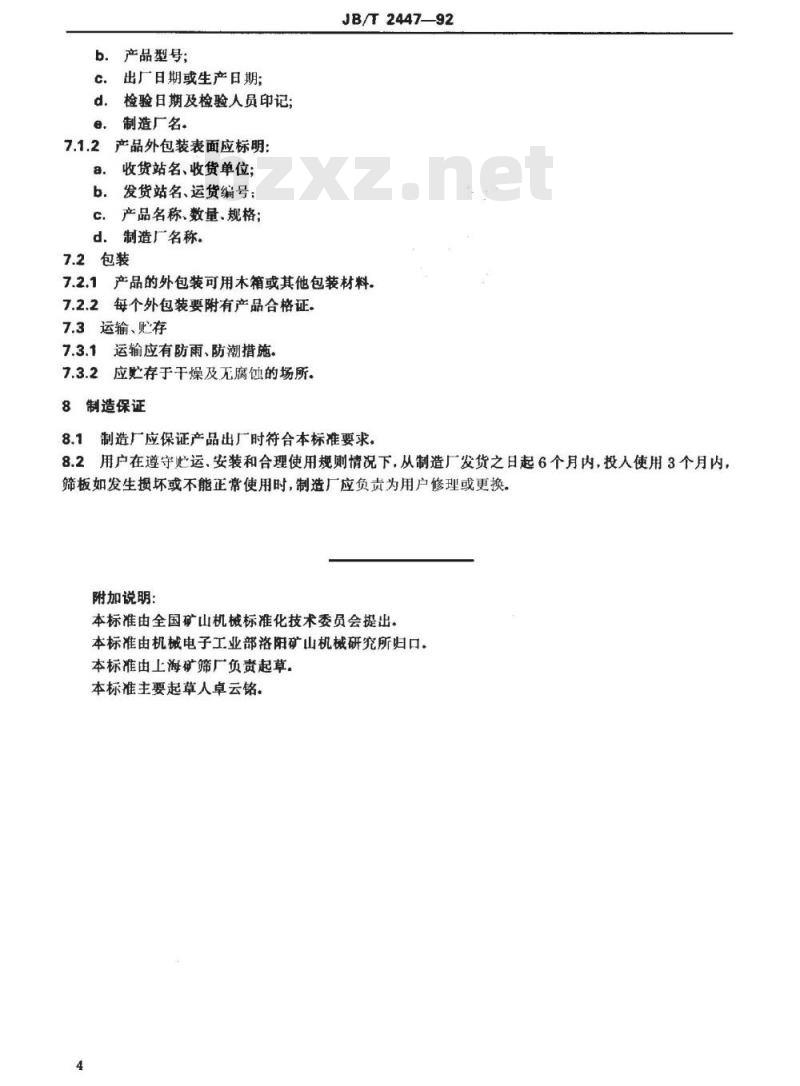

产品型号；
出厂日期或生产日期；
检验日期及检验人员印记；
制造厂名·
产品外包装表面应标明：
收货站名、收货单位；
发货站名、运货编号：
产品名称、数量、规格；
制造厂名称。
7.2包装
JB/T244792
7.2.1产品的外包装可用木箱或其他包装材料。7.2.2每个外包装要附有产品合格证。7.3运输、贮存
7.3.1运输应有防雨、防潮措施。7.3.2应贮存于干燥及无腐蚀的场所。8制造保证
8.1制造厂应保证产品出厂时符合本标准要求。8.2用户在遵守运，安装和合理使用规则情况下，从制造厂发货之日起6个月内，投人使用3个月内筛板如发生损坏或不能正常使用时，制造厂应负责为用户修理或更换。附加说明：
本标准由全国矿山机械标准化技术委员会提出。本标准由机械电子工业部洛阳矿山机械研究所归口。本标准由上海矿筛厂负责起草。本标准主要起草人卓云铭。
