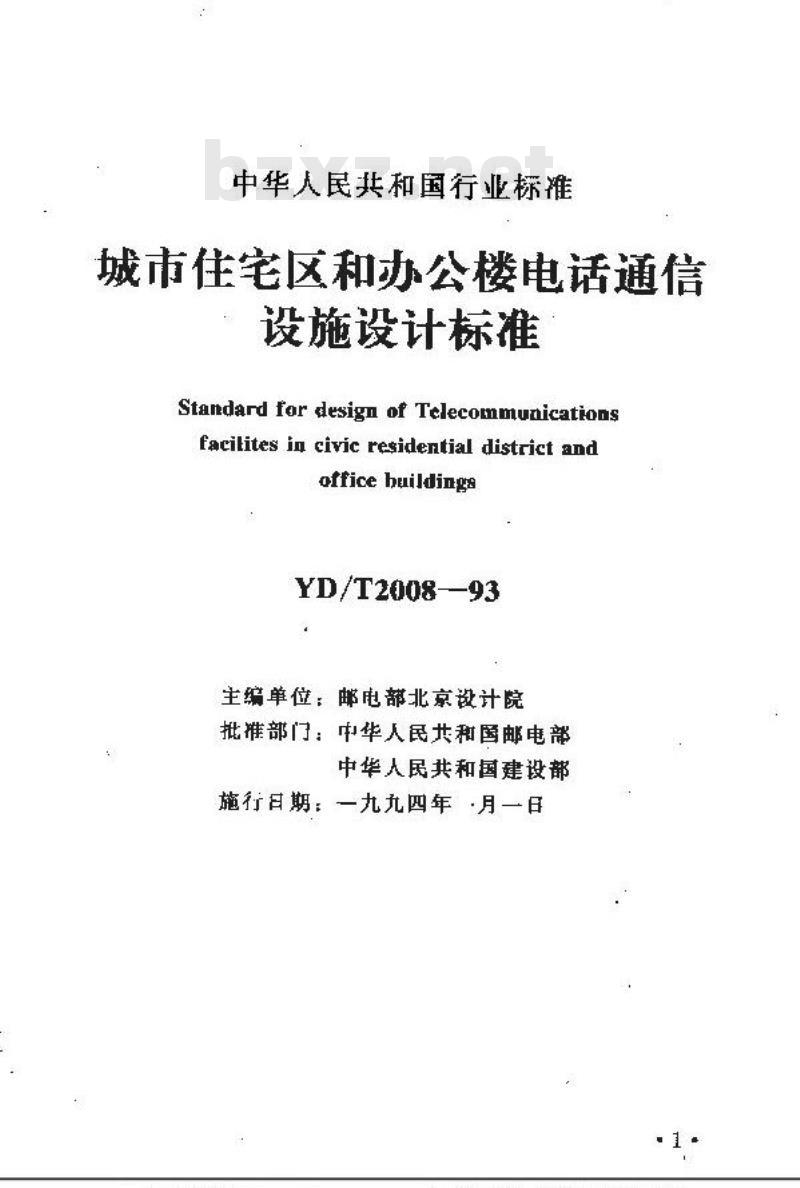

中华人民共和国行业标准
城市住宅区和办公楼电话通信
设施设计标准
Standard for design of Telecommuaicationsfacilites in civic residential district andofficehuildingswwW.bzxz.Net
YD/T2008--93
主编单位：邮电部北京设计院
批推部门；中华人民共和国邮电部中华人民共和国建设部

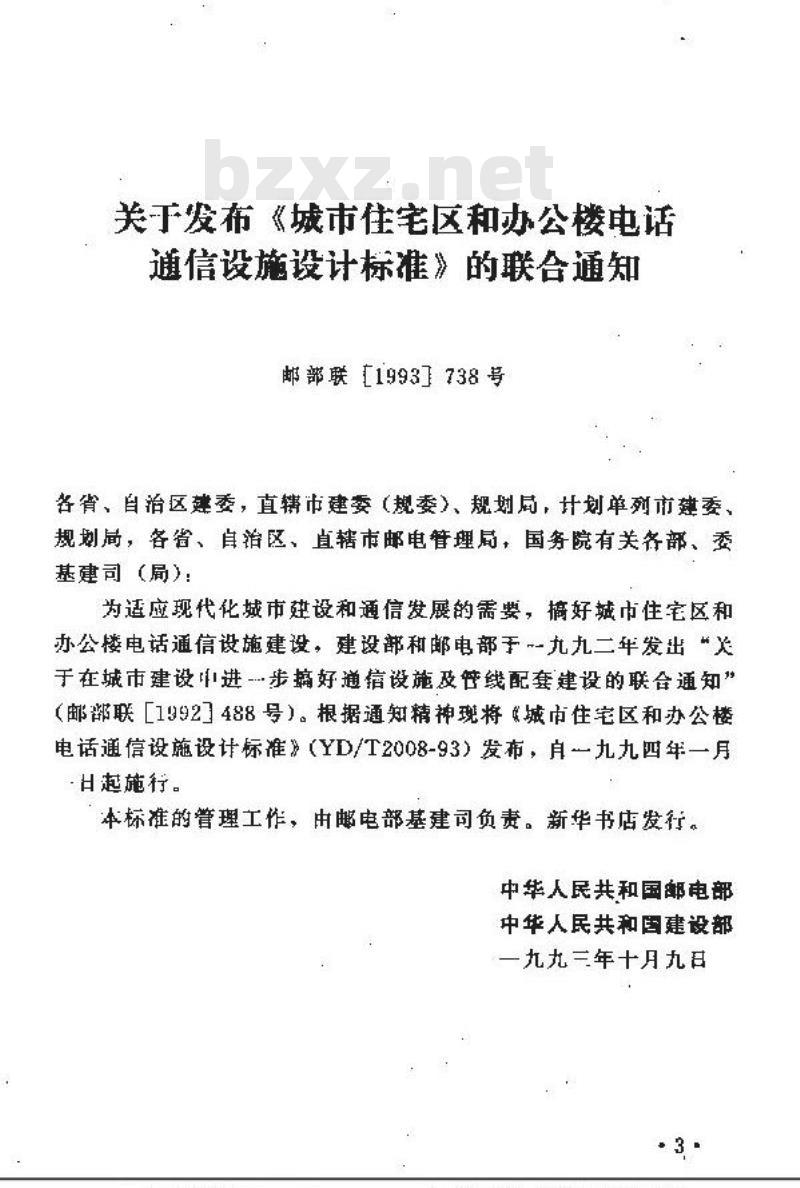

施行日期：一九九四年·月一日W关丁发布《城市住宅区和办公楼电话通信设施设计标准》的联合通知邮部联广19937738号
各省、自治区建委，直辖市建委（规委）、规划局，计划单列市建委、规划局，各省、自治区、直辖市邮电管理局，国务院有关各部、委基建司（局)：
为适应现代化城市建设和通信发展的需要，摘好城市住宅区和办公楼电话通信设施建设，建设部和邮电部于-九九二年发出“关于在城市建设中进…步摘好通信设施及管配套建设的联合通知”（邮部联［19927488号）。根据通知精神现将《城市住宅区和办公楼电话通信设施设计标准》（YD/T2008-93）发布，自一九九四年一月日越施行。
本标准的管理工作，由邮电部基建司负责。新华书店发行。中华人民共和国邮电部
中华人民共和国建设部
一九九三年十月九日

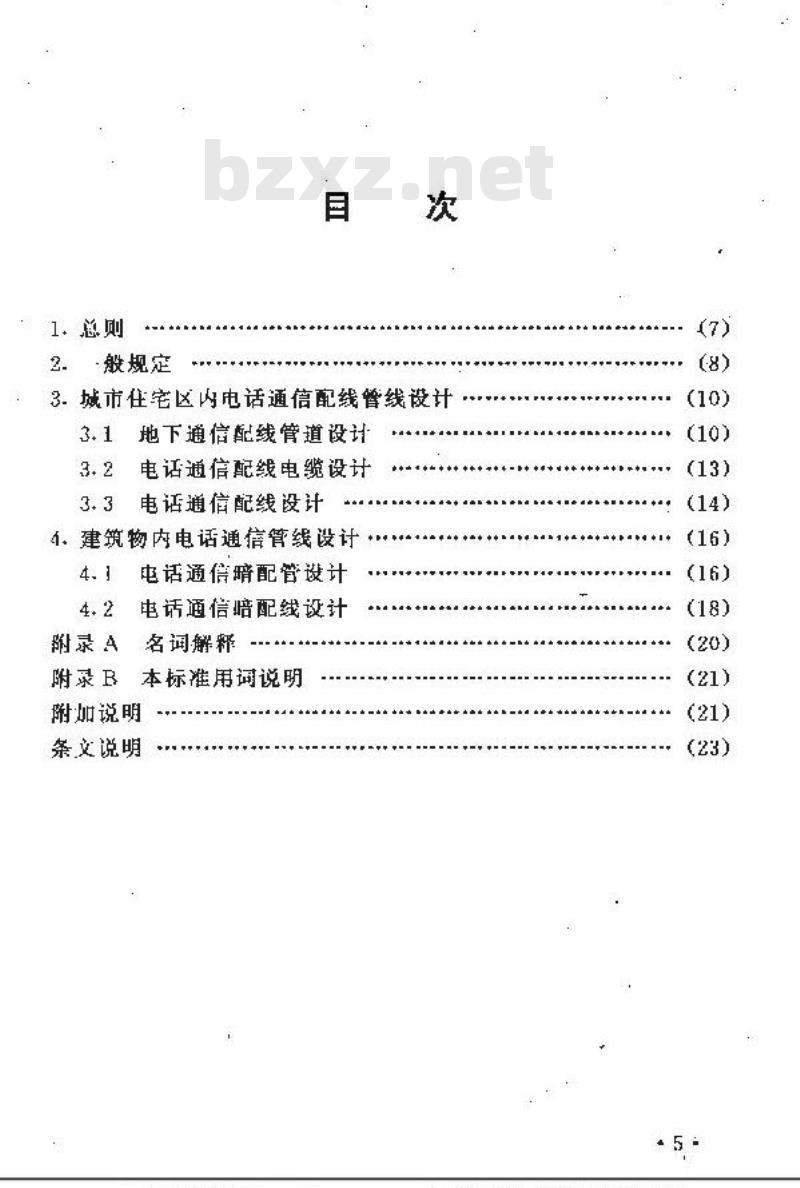

1、总则
2．般规定
3.城市宅区内电话通信配线督线设计3.1地下通信配线管道设计
电话通信配线电缆设计
电话通信配线设计
4、建筑物内电话通信管线设计
渐录A
附录B
电话通信暗配管设计
电话通信培配线设计
名询解释
本标准用词说明
附如说明
条文说明

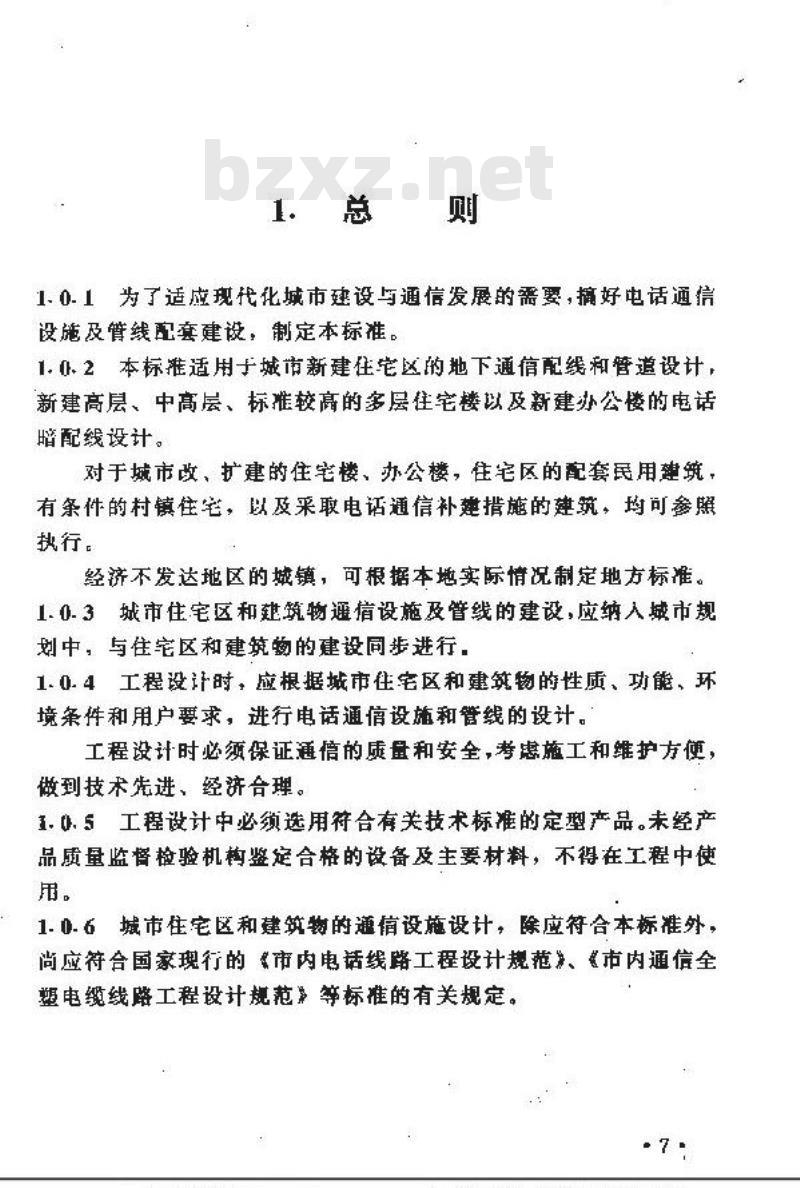

1．总则
1.0.1为了适应现代化城市建设与通信发展的需要，摘好电话通信设施及算线配套建设，制定本标准。1.心、2本标准适用于城节新建住宅区的地下通信配线和管追设计，新建高层、中高层、标准较高的多层往宅楼以及新建办公楼的电话暗配线设计。
对于城市改，扩建的往宅楼、办公楼，住宅区的配套民用建筑，有条件的村镇住宅，以及采取电话通信补建措施的建筑，均可参照执行。
经济不发达地区的城镇，可根据本地实际情况制定地方标准。1.心.3城市住宅区和建筑物宿设施及管线的建设，应缩入城市规划中，与往宅区和建筑物的建投同步进行，1.0.4工程设计时，应根据城市往宅区和建筑物的性质、功能，环境条件和用户要求，进行电话通信设施和管线的设计。工程设计时必须保证通信的质量和安全，考虑施工和维护方便做到技术先进、经济合理。
1.0.5工程设计中必须选用符合有关技术标准的定型产品。未经产品质量监督检验机构鉴定合格的设备及主要材料，不得在工程中使用。
1.0.6城市住宅区和建筑物的通信设施设计，除应符合本标准外，尚应符合国家现行的市内电线路工程设计规范、市内通信全塑电缆线路工程设计规范”等标准的有关规定。2一般规定

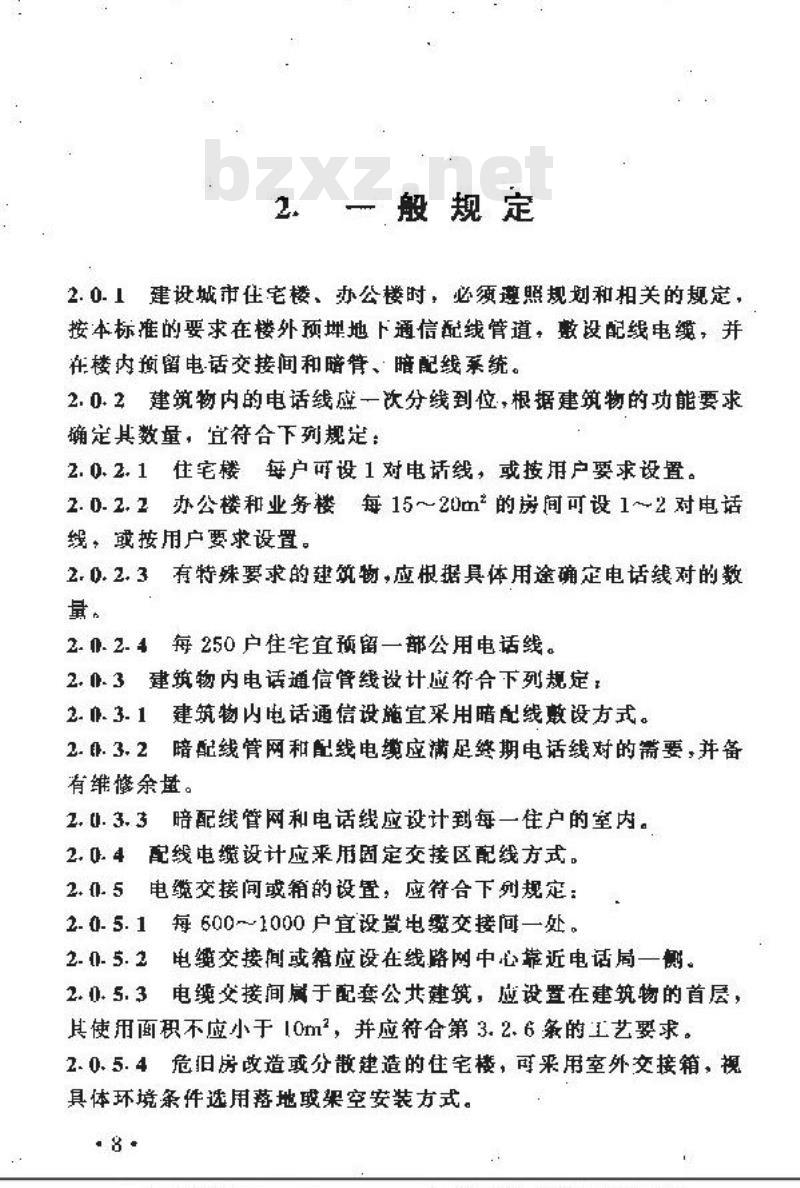

2.0.1建设城市任宅楼、办公楼时，必须遵照规划和相关的规定，按本标推的要求在楼外预埋地下通信配线管道，敷设配线电缆，并在楼内摘留电适交接间和暗管暗配线系统2.0.2建筑物内的电话线盛一次分线到位，根据建筑物的功能要求确定其数量，宜符合下列规定：2.0.2.1住宅楼每户可设1对电话线，或按用户要求设置。办公楼和业务楼每 15~～20m的房间可设 1~2对电话2. 0. 2. 23
线，或按用户要求设置。
有特殊要求的球筑物应根据具体用途确定电话线对的数2.0. 2. 37
2.0.2.4每250户住宅宜预留一部公用电话线。2.0.3建筑物内电适通信管线设计成符合下列规定,2. . 3. 13
建筑物内电话通信设施宜采用暗配线散设方式，2- 非. 3. 2日
暗配线管网和配线电缆应满足终期电话线对的需要，并备有维修余量。
2..3.3暗配线管网和电话线应设计到每一住户的室内。2. 0. 4
配线电缆设计应来届固定交接区配线方式：电缆交接间或箱的设置，应符合下列规定：2. (. 5. 1
每600~1000户宜设置电统交接间一处。电交接间或籍应设在线路网中心靠近电话局一侧，2. 0- 5. 21
电续交接间属于配套公共建筑，成设置在建筑物的首层，2. 0. 5. 3日
其使用面积不应小于1Om2，并应符合第3.2.6条的工艺要求。2.0.5.4危旧房改造或分散建造的住宅楼，再来席室外交接箱，视具体环境条件选用荐地剪架空安装方式。8
2..6当建筑物内设置用户交换机时，电缆交接间放与总配线架结合设置。配线管网和电话配系统，施根据内部电话交换网路的特点行设计
2.0.7城市住宅区电话通信的设置，应符合下列规定：2.心.7.1城市住宅区规模不大时，电谐通信宜接市话网的交接区进行设计。每600~1000户可设一个固定交接区2.心7.2城市代宅区规模较大时、应结合城市电信发展规划，接邮电部门的相关规定设置电话局所。2.0.了，3配线电缆应接终期需要确定，主千电纯宜分期数设。2.0.了.4城市住笔区内的配线电缆，避采用地下通信道数设方式。在地理环境难以数设地下通信管道时，拒可采用埋、地精、墙壁、架空等数设方式。
2.0.7.5：地下通倍配线纤道虚接终期容量设计，并应有1~～3个备用管
2.0.8危旧房改造或分敬建造的住宅楼和其他建筑物，电话通信的设置除执行第2.0.7条外，尚应符合下列规定：2.0.8.1比话用户较少时，可附近原有建筑物合并考虑设置交接区或配线区，电话用户较多时，应单独设置固定交接区。2.0.8.2配线电缆宜采用与该地这原有电缆相致的戴设方式。9
3.城市住宅区内电话通信配线管线设计3.1地通信配线管道设计
3.1.1城市住宅区内地下通信配线管道规划应与城市主于通信暂道和其他地下管线的规划根适应，必须与遵路，给排水管、热力算、媒气、电力电缆等市敢设施局步建设。3.1.2城市住宅区内地下通信配管道应与城市主干通信管道和各建筑物通信引人管道或引上管相得接。其位置应选在建筑物和电适用户多的一衡。
3.1.3通信肾道的管孔数应按终期电缆案数及备用孔数确定。建筑物的通信引人管道，每处音孔数不宜少于2孔。3.1.4通信管过管材的选用，应符合下列要求：3.1.4.1一般采用混凝土管，宜以6孔（孔径90mm）管块为基数进行组合。也可采用62mm等小孔径管块。3.1.4.2在下列情况下宜采用双波纹塑料管敢普通硬质塑料管：（1）管道的埋深位于地下水位以下，或与渗源的排水系统相邻；
（2）腐蚀情况比较严重的地段；3）地下障碍物梵杂的地段：
（4）施工期限要求急迫或尽快回填士的地段。3.1.4.3在下列情税下宜采用钢管，（1）管道附挂在桥梁上戒跨越沟渠，有悬空跨度；（2）需采用顶管施工方法穿越道路或铁路路基时：（3）埋深过浅或路面载过重：
（4）地基特别松软或有可能遵到强烈动10.
（5）有强电危险或干扰影解需要防护（6）建筑物的通值引人管道或引上管。（7）在腐蚀比较严重的地段采用钢管时，须作好钢管的防腐处3.1.5通信臂道管孔的我径，应符合下列规定：3.1.5.1城市往宅区内通信管道的孔径，宜选用90mm和62mm两种，以混合使展为佳。
3.1.5.2管孔内径与电缆外径的关系不应小于公式3.1.5的规定：D 1.25d
式中：D—管孔的内径
—电继的外径
单位：mm：
单位：mm。
3.1.6營道的埋深，宜为0.8～1.2m。在穿越人行道、车行道、电车轨道戴铁遵时，最小埋深不得小于表3.1.6的规定。表 3. 1. 6
混土管
硬塑料管
管遵谨的最小理还表
管顶至路面或铁道路基面的最小净胞（品）人行道
车行避
电车轨
3.1.7地下通信配线算道与其他各种售线与建筑物等的最小净距，应符合表3.1.7的规定。
3.1.8先行建设的建筑物应预埋引人管道，预埋长度应伸出外墙2m，预埋管应由建筑物向人孔方向倾斜，坡度不得小于4.0%g，埋深应符合第3.1.6条的规定。
3.1-9地下通信管道进入建筑物处应采取防水措施。3.1.10人（手）孔位罩的选择，应符合下列要求：+11
.co表3.1.7
配级管道和其他地下管线及筑物问的量小净见表其他地下管线及建筑物名称
300mm以下
煤气管
电力电缆
300--500mm
500以上
排水管
热力管
蓝多300kPa
300kP压力≤800kPa
35kV 以下
35kV费以上
其通信电缆、电电
房压建筑红线（或基础）
平行净距
0. 5~1. 0
交更净距
0.15注③
0.3注③
，（1）下排水皆后激设时，其施工沟边与通借逆间的水平净啦不置小于1.5Ⅲ；2当管道在排水管下部穿越时，净不宜小于0.4m，电情管应作包封，包封长度白排水管两测各加长2；
与煤气皆交越处两来围内，煤气管不做换合装宜和附属设备：如上违情况不避免时，电信冒道应作包封2m如电力电剪加保护智时，净形可减至0.15m3.1.10.1人（手）孔位置应选择在管道分鼓点、引上电缆汇接点和建筑物引入点等处。在交叉路口、道路坡度较大的转折处戒主要12.
建筑物附近宜设暨人（手）孔。3.1.10.2两人（手）孔间的距离不宜超过150m。3.1.10.3人（手）孔位置应与其他地下管线的检查井相互错开。其他地下管线不得在人（手）孔内穿过。3.1.10.4交叉路口的人（手）孔位暨宜选择在人行道上或偏于道路的一侧。
3.1.10.5人（手）孔位置不应设置在建筑物的门口，也不应设置在规划的电放器材或其他贷物堆场，更不得设置在低建积水地投。3.1.10.6：管道穿越电气化铁道或电车轨道，在其两侧适当位置宜设置人（手）孔。
3.1.11人（手）孔的类型和规格，应符合通信行业标准的有关规定，按管道的终期容量，分歧状况和篇转角度等因素确定：3.1.11.1终期管样群容量不大于1个标准6孔管块的管遵、暗式渠道，距离较长或拐弯较多的引上管道，以及放置落地式交接箱的地方，宜用手孔，
3.1.11.2终期管群容盘大于或等于1个标准6孔管块时宜用人孔
3.2：电话通信配线电缴设计
3.2.1电缆布放在管孔的位置，前后应保持一致。管孔的使用顾序先下后上、先两侧后中间。
3.2.2一个管孔宜布放一条电缆。管孔内穿放数根料子管后每一子管可布放一条电缆。
3.2.3管道内的通信电缆，应采用全塑电缆，不得采用铠装电缆。全塑电缆必须采用铝塑综合护套结构，并应符合环境工作温度要求。3.2.4在管孔内不得有电缆接头。3.2.5城市住宅区的交接设备应安装在电继交接间内，宜采用架式或墙挂式设备室外官采用交接箱，视具体条件采用落地或架空的*13
安装方式。
3.2.6电缆交接间的工艺要求，应符合下列规定：3. 2. 6. 1
3. 2. 6. 2
配置照明灯和220V市电插座。
引人保护地线。
通风良好。
3. 2. 6. 4
有保安措施
3.2.6.5宝内净高不小于2.4m，设置宽度为1m的外开门3.2.7交接箱的安装位置，应符合下列要求：3.2.7.1安装在人行道边的缘化带内、院落的围增角、背风处、不受外界摄怖、比较安全隐蔽的地方。3.2.7.2缩短引人交接箱的电缆长度，且便于施工和维护。3.2.7.3避开高温、高压、腐蚀严重、易燃易爆、低洼等严重影响交接箱安全的地方。
交接箱的选用，应符合下列要求：3.2.8
接续元件宜为卡接式或旋转卡接式等定型产品。3.2.8.1
箱内列号自左至有，线序自上而下，应有显标记。3. 2. 8. 2
3. 2. 8. 3
有跳线穿线环。
有电缆周定装置和于上线的底板。3. 2. 8. 4
3. 2. 8. 5
能防，耳通凤良好。
3.3电话通借配线设计
城市住宅区内电话通信配线应按终期电话容采用交接配3.3.1:
线方式，离电话局距离较近的地区可采用直接配线方式。3.3.2交接设备容量应根据本期工程配线区的范围，进人交接设备的终期（20年左右）电继总容量和一定的备用量确定。结合交接设备的标称容量系列确定。交接设备的总容量应为用户配线总数的2倍以上。
关于接续元件宜按配线电缆一次到位，主干电继一次建设满足?14 -
5年，分期到位的原卿确定安装数量。3.3.3交接这和配线区的范围和容量，感符合下列要求：3.3.3.1交接区的界限应整齐，宜选择明显的界限，如铁路、道路、绿化地带等。
3.3.3.2交接区的划分，应结合交接箱和电缆的标称容量确定，并便于今后调整扩充线路。
3.3.3.3配线区的划分，高层住宅楼宜以独立建筑物为个配线区，其他建筑物宜以100对为基本单元划分配线区，并应考虑用户密度，便于供应线。
3.3.3.4装有用户电活交换机的单位，宜单独成为配线区（或交换区），利用其内部配线架作为配线设备（或交接设备），3.3.4配线电缆线路的容量，应根据终期用户数及适当的备用量确定。
配线电缆的线经应采用0.4mm。
全塑电缆的外护套接续宜采用热可缩套售，电缆芯线接续应采用接线模块或接线子。不得使用扭绞接续。
