【通信行业标准(YD)】 多路电话计费系统技术要求及测试方法

YD/T1004-1999

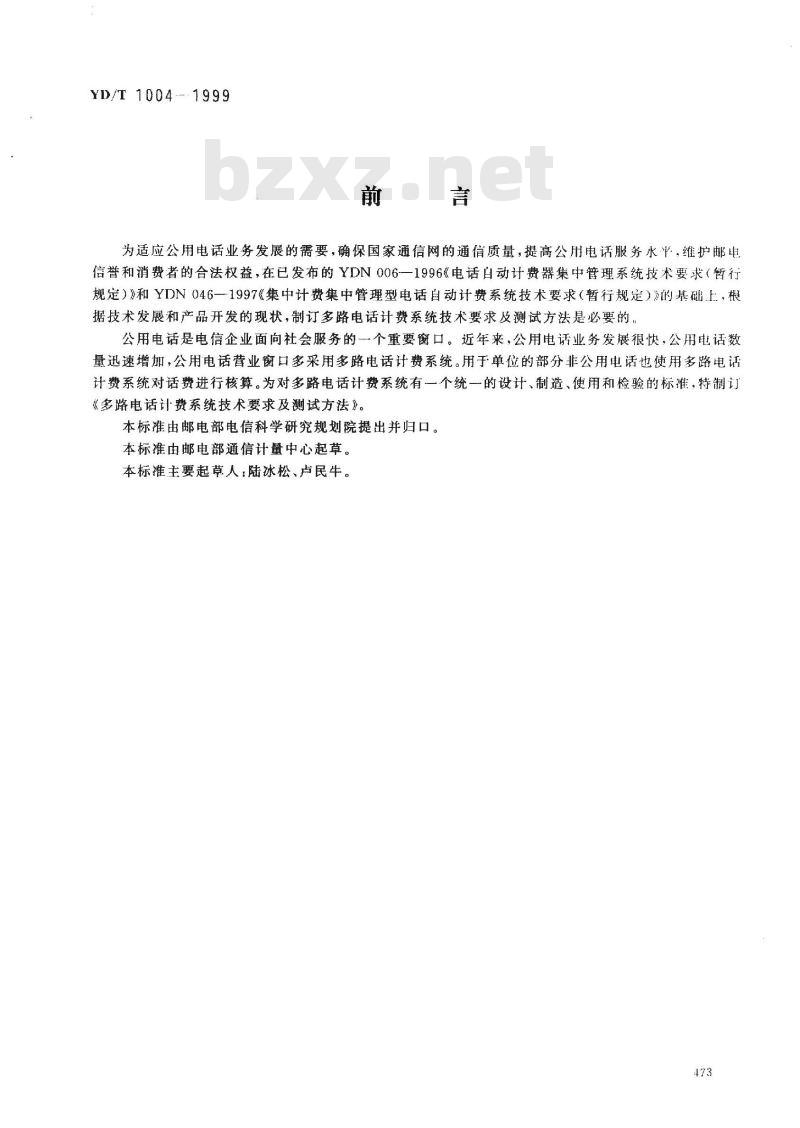

为适应公用电话业务发展的需要，确保国家通信网的通信质量，提高公用电话服务水平，维护邮电信誉和消费者的合法权益，在已发布的YDN006一1996《电话自动计费器集中管理系统技术要求（暂行规定）》和YDN046--1997《集中计费集中管理型电话自动计费系统技术要求（暂行规定）》的基础上，根据技术发展和产品开发的现状，制订多路电话计费系统技术要求及测试方法是必要的。公用电话是电信企业面向社会服务的一个重要窗口。近年来，公用电话业务发展很快，公用电话数量迅速增加，公用电话营业窗口多采用多路电话计费系统。用于单位的部分非公用电话也使用多路电话计费系统对话费进行核算。为对多路电话计费系统有一个统一的设计、制造、使用和检验的标准，特制订《多路电话计费系统技术要求及测试方法》。本标准由邮电部电信科学研究规划院提出并归口。本标准由邮电部通信计量中心起草。本标准主要起草人：陆冰松、卢民牛。473

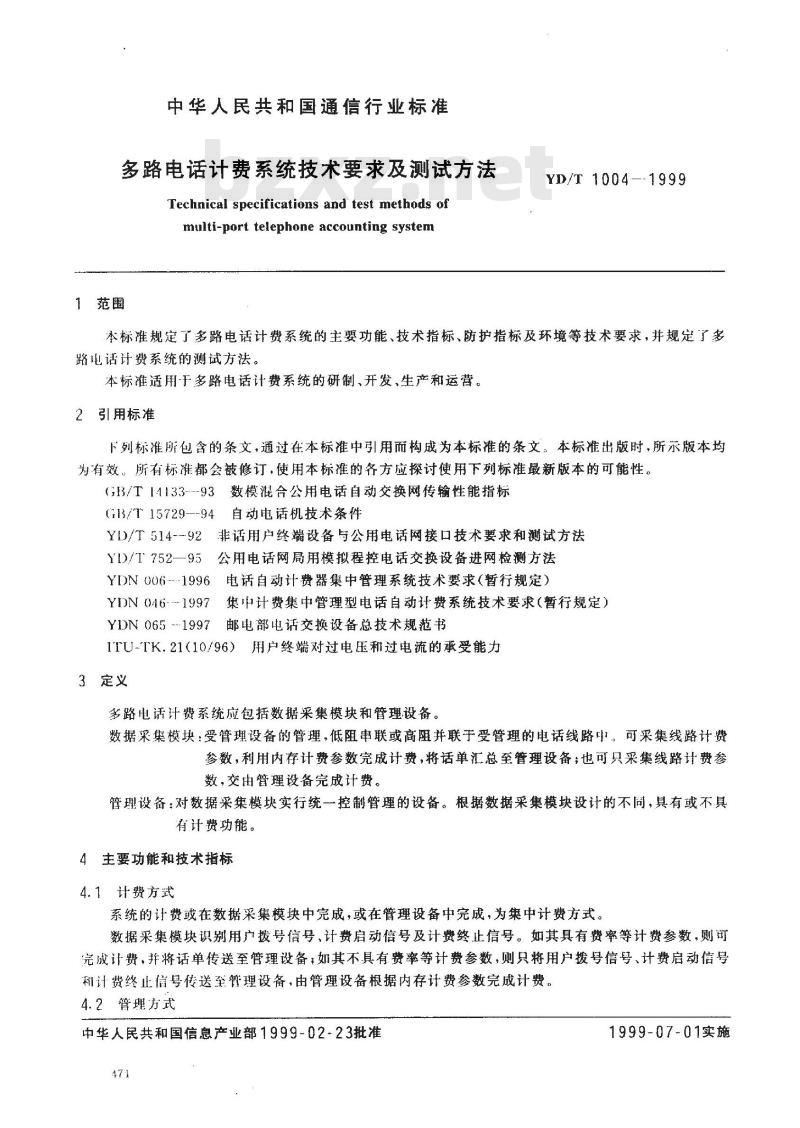

中华人民共和国通信行业标准
多路电话计费系统技术要求及测试方法Technical specifications and test methods ofmulti-port telephone accounting system1范围
YD/T 1004--1999bzxz.net
本标准规定了多路电话计费系统的主要功能、技术指标、防护指标及环境等技术要求，并规定了多路电话计费系统的测试方法。
本标准适用于多路电话计费系统的研制、开发、生产和运营。2引用标准
下列标准所包含的条文，通过在本标准中引用而构为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。(13/T14133---93数模混合公用电话自动交换网传输性能指标G13/T15729--94自动电话机技术条件YD/T514--92非话用户终端设备与公用电话网接口技术要求和测试方法YI)/T'752—-95公用电话网局用模拟程控电话交换设备进网检测方法YDN006--1996电话自动计费器集中管理系统技术要求（暂行规定）YDN 046---1997
集中计费集中管理型电话自动计费系统技术要求（暂行规定）YDN 065 --1997
邮电部电话交换设备总技术规范书ITU-TK.21（10/96）用户终端对过电压和过电流的承受能力3定义
多路电话计费系统应包括数据采集模块和管理设备。数据采集模块：受管理设备的管理，低阻申联或高阻并联于受管理的电话线路中，可采集线路计费参数，利用内存计费参数完成计费，将话单汇总至管理设备：也可只采集线路计费参数，交由管理设备完成计费。
管理设备：对数据采集模块实行统一控制管理的设备。根据数据采集模块设计的不同，具有或不具有计费功能。
4主要功能和技术指标
4.1计费方式
系统的计费或在数据采集模块中完成，或在管理设备中完成，为集中计费方式。数据采集模块识别用户拨号信号、计费启动信号及计费终止信号。如其具有费率等计费参数，则可完成计费，并将话单传送至管理设备；如其不具有费率等计费参数，则只将用户拨号信号、计费启动信号和计费终止信号传送至管理设备，由管理设备根据内存计费参数完成计费。4.2管理方式
中华人民共和国信息产业部1999-02-23批准471
1999-07-01实施
YD/T 1004—1999
系统的管理方式为集中管理方式。该系统的使用单位运用该系统的管理设备，通过数据线或公用电话网向各个数据采集模块发送及采集需要的数据。话务数据的统计汇总等操作在管理设备进行各数据采集模块中的计费参数的更新及修改操作在管理设备中进行或在设置于电信主管部门的上位管理设备中进行。
管理设备应能根据预缴押金额、用户授权码或事后结帐等方式灵活地管理各路用户电话，4.3系统容量
多路电话计费系统的数据采集模块其路数应与用广电话-对应，最小容量为4路，可根据用户需求积木式扩容。
4.4计费系统的计时计费特性
数据采集模块的脉冲及双音频收号准确度：优于99.99%。计费系统的计时误差：二土1s/话单系统在满负荷工作情况下，计费差错率：≤0.1%数据采集模块应能可靠识别持续时间≥100ms的反极性信号4.5计费系统应具备的功能
4.5.1管理设备的动态显示功能
管理设备应能对任意一路受管理的数据采集模块的状态进行状态显示。动态显示的内容应包括押金额、授权状态、用户电话状态、被叫电话号码、通话时长、话费、话路的开放或关闭状态等信息。4.5.2费率管理功能
电信部门设置了上位管理设备的，应由上位管理设备对各种计费参数进行增加、删除和修改操作。未设置上位管理设备的，在进入费率管理功能进行计费参数的增加、删除和修改操作时应有单独的加密措施。
能修改的各种计费参数包括：
a）国际、国内长途区号，本地网商号：b）费率、附加费率，
c）服务费（包括百分比服务费和计次服务费）：d）计算话费使用的计次时长；
e）电信服务的各种优惠、折扣期的起止日期、时限及折扣率；f）各种新增电信业务的收费标准4.5.3管理设备的话务分类统计功能管理设备应具有对所管理的数据采集模块的通话记录按关键字进行存储、分类、汇总、统计、查询、显示的功能。
4.5.4管理设备的话单核查功能
管理设备对所管理的数据采集模块传送来的话单数据应能方便调出，以备查询。4.5.5安全性
从安全角度考虑，管理设备的软件须有严格的加密措施，以防非法操作者介人。如管理设备有费率管理功能，在进人费率管理功能进行计费参数的增加、删除和修改操作时应有单独的加密措施。4.5.6管理设备的维护测试功能
如数据采集模块具有计费功能，管理设备应能人工或按周期自动对所管理的数据采集模块内的计费参数进行校验，及时检查并更正计费参数的差错。管理设备应能定时或随时收集所管理的数据采集模块传送来的话务量、话单数据及告警信息。告警信息应有提示，以便人工干预。管理设备应具有对所管理的任意一条话路进行锁闭和开启的功能。4.5.7数据采集模块只接受本管理设备的管理。数据采集模块可具备计费功能，自身不得具备任何175
形式的对各种计费参数的修改功能。YD/T 1004--1999

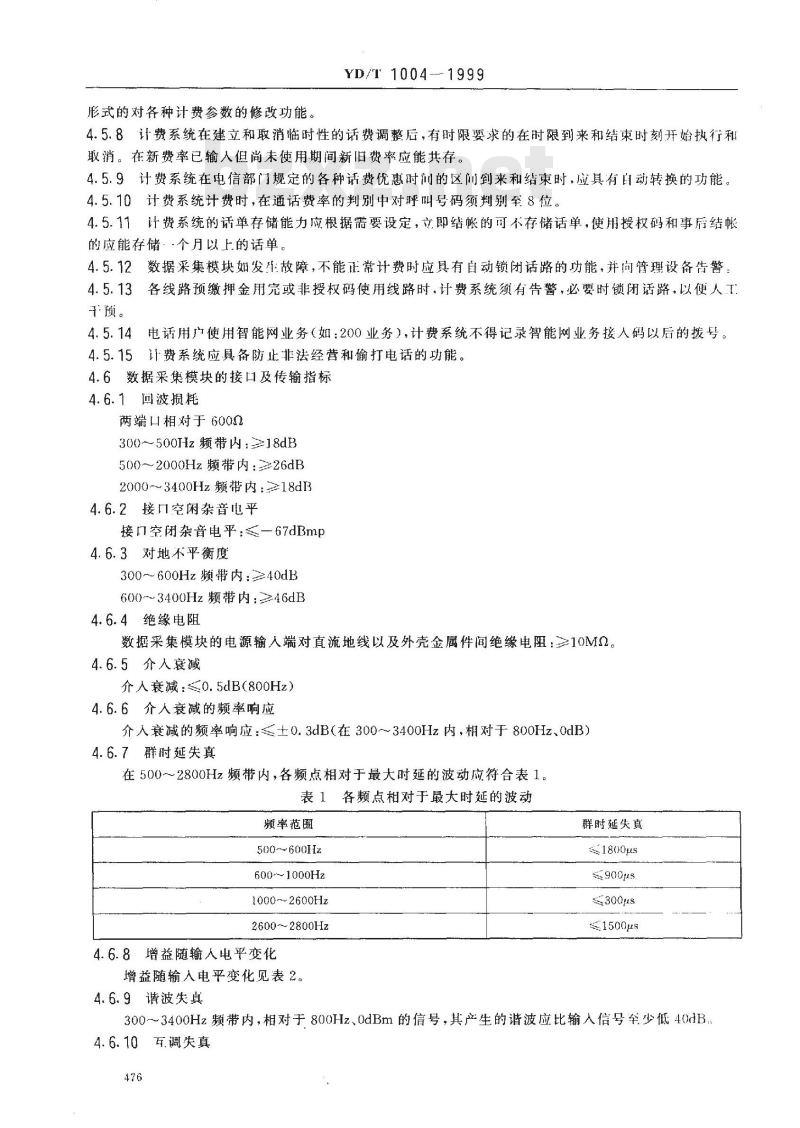

4.5.8计费系统在建立和取消临时性的话费调整后，有时限要求的在时限到来和结束时刻开始执行和取消。在新费率已输人但尚未使用期间新旧费率应能共存。4.5.9计费系统在电信部门规定的各种话费优惠时的区间到来和结束时，应具有自动转换的功能。4.5.10计费系统计费时，在通话费率的判别中对呼叫号码须判别至8位。4.5.11计费系统的话单存储能力应根据需要设定，立即结帐的可不存储话单，使用授权码和事后结帐的应能存储，·个月以上的话单。4.5.12数据采集模块如发件故障，不能正常计费时应具有自动锁闭话路的功能，并向管理设备告警。4.5.13各线路预缴押金用完或非授权码使用线路时，计费系统须有告警，必要时锁闭话路，以便人T预。
4.5.14电话用户使用智能网业务（如：200业务），计费系统不得记录智能网业务接人码以后的拨号。4.5.15计费系统应具备防止非法经营和偷打电话的功能。4.6数据采集模块的接口及传输指标4.6.1回波损耗
两端口相对于6000
300500Hz频带内：≥18dB
500~2000Hz频带内：=26dB
2000～3400Hz频带内：≥18dB
4.6.2接口空闲杂音电平
接口空闭杂音电平：≤一67dBmp4.6.3对地不平衡度
300～600Hz频带内：≥40dB
600~3400Hz频带内：≥46dB
4.6.4绝缘电阻
数据采集模块的电源输入端对直流地线以及外壳金属件间绝缘电阻：≥10MQ。4.6.5介人衰减
介人衰减：≤0.5dB（800Hz）
4.6.6介人衰减的频率响应
介人衰减的频率响应：≤土0.3dB（在300～3400Hz内，相对于800Hz、0dB）4.6.7群时延失真
在500～2800Hz频带内，各频点相对于最大时延的波动应符合表1。表1各频点相对于最大时延的波动频率范围
500～600Hz
600~~1000Hz
1000～2600Hz
2600~2800Hz
4.6.8增益随输入电平变化
增益随输入电平变化见表2。
4.6.9谐波失真
群时延失真
1800μs
1500ps
300～3400Hz频带内，相对于800Hz、0dBm的信号，其产生的谐波应比输人信号至少低40dB，4.6.10百调失真
YD/T 1004---1999

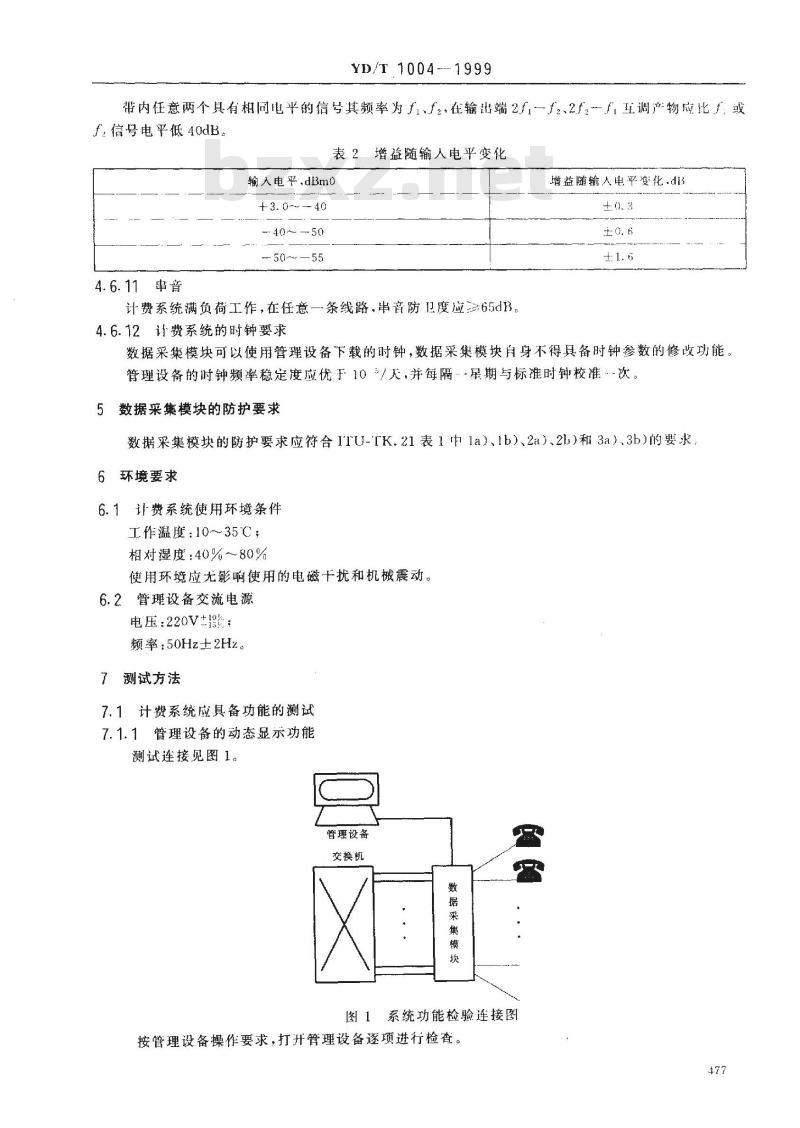

带内任意两个具有相间电平的信号其频率为f1f2，在输出端2f1一f2.2Ff，互调产物应比F或f，信号电平低40dB。
表2增益随输人电平变化
输人电平，dBmo
4.6.11串音
计费系统满负荷工作，在任意一条线路。串音防卫度应三65dB。4.6.12计费系统的时钟要求
增益随输人电平变化.di3
数据采集模块可以使用管理设备下载的时钟，数据采集模块自身不得具备时钟参数的修收功能。管理设备的时钟频率稳定度应优于10“天，并每隔-星期与标准时钟校准次。数据采集模块的防护要求
数据采集模块的防护要求应符合ITU-TK.21表1中1a）、Ib）、2a）、2h)和3a）、3b)的要求6环境要求
6.1计费系统使用环境条件
工作温度：10～35℃；
相对湿度：40%~80%
使用环境应光影响使用的电磁干扰和机械震动。6.2管理设备交流电源
电压：220V+190
频率：50Hz±2Hz。
7测试方法
7.1计费系统应具备功能的测试
7.1.1管理设备的动态显示功能
测试连接见图1。
管理设备
交换机
系统功能检验连接图
按管理设备操作要求，打开管理设备逐项进行检查。477
7、1.2费率管理功能的测试方法YD/T1004--1999
测试连接见图1，按管理设备的操作要求，在模拟线路中，计费系统对计费参数进行增加、删除和修改的操作，检查操作结果
7.1.3话务分类统计管理功能的测试方法测试连接见图1，按管理设备的操作要求，检查对通话记录等项按关键字进行存储、分类、统计、汇总、查询、显示并打印各种报表功能，应满足4.5.3的规定要求。7.1.4话单核查功能的测试方法
测试连接见图1，按管理设备的操作要求，在模拟线路中，管理设备还应调出某指定的计费模块的部分或全部话单，逐核查。
7.1.5安全性与可靠性的测试方法测试连接见图1、检查时按管理设备的操作要求，设置初始口令，在其后的操作中，验证令进行检查，并模拟密钥丢失情况，检查恢复措施。7.1.6管理设备的维护测试功能的测试方法7.1.6.1测试连接见图1，按管理设备的操作要求，检查管理设备的各种时限设置、出错处理及告警方式等，可在模拟线路中监测检查，并模拟一些错误，检查告警功能，同时检查对话路的控制功能。7.1.6.2测试连接见图1，数据采集模块只接受所属管理设备的管理，数据采集模块本身不得具备任何形式的对各种计费参数的修改功能。检查时，按数据采集模块的操作要求，检查数据采集模块修改费率的方法。
7.1.6.3测试连接见图1.计费系统在建立和取消临时性的话费调整后，有时限要求的在时限到来和结束时刻开始执行和取消。在新费率已输入但尚未使用期间新旧费率应能共存。检查时，按管理设备和数据采集模块的操作要求，对数据采集模块传送一个有时限要求的话费调整，验证时限执行情况，在时限到来之前和时限到来之后，对新旧费率的共存情况进行检查。7.1.6.4测试连接见图1，计费系统在电信部门规定的各种话费优惠时间的区间到来和结束时，应具有自动转换的功能。在模拟线路中检查，应满足规定要求。7.1.6.5测试连接见图1，计费系统计费时，在通话费率的判别中对呼叫号码须判别至8位，检查时，按数据采集模块的操作要求在模拟线路中检查，应满足规定要求。7.1.6.6测试连接见图1，计费系统的话单存储能力应根据需要设定，立即结帐的可不存储话单，使用授权码和事后结帐的应能存储一个月以上的话单。检查时，按管理设备和数据采集模块的操作要求.在模拟线路中，调出数据采集模块的全部话单，检查存储数量及话单数据。7.1.6.7测试连接见图1，数据采集模块如发生故障，不能正常计费时，应自动锁闭话路，并向管理设备告警。检查时，在模拟线路中人工模拟故障，检查话路是否锁闭、是否向管理设备告警。7.1.6.8测试连接见图1，各线路预缴押金用完或非授权码使用线路时，计费系统须有告警，必要时锁闭话路，以便人工干预。在模拟线路中检查，应满足规定要求。7.1.6.9测试连接见图1，电话用户使用智能网业务，计费系统不得记录智能网业务接入码以后的拨号。检查时，在模拟线路中使用智能网业务，检查数据采集模块是否记录智能网业务接人码以后的号码。7.1.7计费系统防止盗打和偷打电话功能检验测试连接见图1，做各种盗打和偷打电话的操作，检查计费系统是否能有效地防止盗打和偷打电话。
7.2计费系统的计时计费特性测试7.2.1脉冲收号准确度的测试
7.2.1.1测试连接测试连接见图27.2.1.2测试方法
在电话机摘机状态，环路电流调整在35mA左右。脉冲信号发号器的发号参数按照下列极限参数478
值组合设置。
发码速率：8~14脉冲/s；
断续比：（1.3～2.5）：1；
位间隔时间：≥350ms
YD/T 1004
交换机
借号发生器
图2脉冲收号准确度检验连接图
无论采用人工控制直流脉冲信号发生器单独发号，还是采用重发键连续发号，短组参数组合测量的接收单个号码的准确率应≥99.99%。在线路侧端口与脉冲信号发号器之间插人如图3所示模式的假线，无论采用人1控制直流脉冲信号发生器单独发号，还是采用重发键连续发号，每组参数组合测量的接收单个号码的接收准确率应99.99%。
交换机
图3带假线脉冲收号准确度检验连接图7.2.2双音频收号准确度的测试
7.2.2.1测试连接
测试连接见图4。
交换机
双音多频
信号发生器
图4双音频收号准确度检验连接图7.2.2.2测试方法
在电话机摘机状态，环路电流调整在35mA左右。双音频发号器的发号参数按照下列极限参数值组合设置：
相对于标准频率值频偏：≤土2.0%低频群电平：—4～--23dBm
高频群电平：4～--23dBm
高低频群电平差：≤6dB
信号极限时长：30~40ms
信号间隔时长：30~40ms
无论采用人工控制双音频发号器单独发号，还是采用重发键连续发号，每组参数组合测量的接收单个号码的准确率应三99.99%。在相对F标准频率值频偏>土3.0%，或者接收电平31lBm时，应保479
证不接收。
7.2.3计时准确度的测试
7.2.3.1测试连接
测试连接见图5。
7.2.3.2测试方法
交换机
YD/T 1004-1999
启动器
时间间隔测仪
定时器
图5计时检验连接图
在电话摘机状态，坏路电流调整在35mA左右。模拟一次接续过程，记录下被测数据采集模块所记录的通话时长T，记录此时时间隔测试仪指示的值Tt，按照下列公式计算通话计时误差△T。AT-TT
式中：AT\—·为通话计时误差；T-—为数据采集模块所记录的通话时长；T
为时间间隔测试仪指示的值。
7.2.4100ms计时的测试
7.2.4.1测试方法
测试连接见图5。在电话摘机状态，环路电流调整在35mA左右。将定时器的定时时长设置为100ms。模拟一次连续过程，检验被检计费系统是否计费。7.2.5计费差错率的测试
7.2.5.1测试连接
测试连接见图6。
管理设备
交换机
采集模
图6计费差错率检验连接图
7.2.5.2测试方法
测量的话路数日应为个计费处理器所管理的最大话路数目。做1000次接续过程，对于每一个话路要求产生400张本地网话单、300张国际长途话单、300张国内长途话单，统计错误话单数，用下列公式计算计费差错率。
AI = D. /Dau X100%
武中：△)
计费差错率；
错误话单数；
D)all——-总话单数。
7.3接口的回波损耗测试
YD/T 1004----1999
7.3.1数据采集模块连接交换机接口回波损耗测试7.3.1.1测试连接
测试连接见图7。
反射桥
C:电容器100μF
H:环路保持器；
M：选频电平表
F：电平振荡器
图7数据采集模块连接交换机接口回波损耗检验连接图7.3.1.2测试方法
使数据采集模块的被测话路工作在“计费”状态，环路电流保持在35mA左右。按照反射桥操作说明书的要求设置选频电平表及电平振荡器的各项参数。在300～3400Hz频率范围内，以100Hz为间隔在各频率点测量。按照反射桥操作说明书所提供的计算方法及计算公式计算各频率点的回波损耗值。7.3.2数据采集模块连接电话机接口回波损耗测试7.3.2.1测试连接
测试连接见图8。
C:电容器100μF；
H:环路保持器：
M：选频电平表：
E：电平振荡器
图8数据采集模块连接电话机接口回波损耗检验连接图7.3.2.2测试方法
使数据采集模块的被测话路工作在“计费”状态，环路电流保持在35mA左右。按照反射桥操作说明书的要求设置选频电平表及电平振荡器的各项参数。在300～3400Hz频率范围内，以100FHIz为间隔在各频率点测量。按照反射桥操作说明书所提供的计算方法及计算公式计算各频率点的回波损耗值。7.4数据采集模块接口空闲杂音测试7.4.1测试连接
测试连接见图9。
7.4.2测试方法
使数据采集模块的被测话路工作在计费”状态，环路电流保持在35mA左右：杂音计设置为电话衡重测试状态，杂音计输人阻抗设置为600Q，测试此时的电话衡重杂音。181
YD/T 1004
［杂音讯
C：电容器100μF；
H：环路保持器
图9数据采集模块接口空闲杂音检验连接图7.5数据采集模块对地不平衡度测试7.5.1测试连接
测试连接见图10。
7.5.2测试方法
平衡桥
C:电容器100μF；
H:环路保持器；
M.选频电平表：
E:电平振荡器
对地不平衡度检验连接图
使数据采集模块的被测话路工作在“计费”状态，环路电流保持在35mA左右。按照平衡桥操作说明书的要求设置选频电平表及电平振荡器的各项参数。在300～3400Hz频率范围内，以100Hz为间隔在各频率点测量。按照平衡桥操作说明书所提供的计算方法及计算公式计算各频率点的对地不平衡度。7.6介人衰减的测试
7.6.1测试连接
测试连接见图11。
7.6.2测试方法
（E）M：选频电平表：
E：电平振荡器：
C.电容器100uF
H:环路保持器
介人衰减检验连接图
使数据采集模块的被测话路工作在计费”状态，环路电流保持在35mA左右。选频电平表的输出阻抗及电平振荡器的输入阻抗均设置为6000，选频电平表测量滤波器带宽为25Hz。电平振荡器输出个频率为800Hz、电平为OdBm的正弦信号，记录此时选频电平表的指示值Lb。短路图11中的A点与C点及B点与L）点，摘掉被测试的数据采集模块，记录此时选频电平表的指示值LY，按照下式计算介入衰减值 A。
A=Ly—Lb
式中：A-：介人衰减值；
I,-·未接人数据采集模块的衰减值；L…接人数据采集模块的衰减值。7.7介入衰减的频率响应测试
测试连接见图11，按照介入衰减的测试方法，在300~3400Hz的频率范用内，频率以100Hz为间482
YD/T1004--1999
隔，测量各频率点的介人衰减值A。按照下列公式计算介人衰减的频率响应值△A:。DA-A-A;
式中：△A介人衰减的频率响应值；A—800Hz频率点的介人衰减值；A.---各频率点数据采集模块的介入衰减值。7.8群时延失真的测试
7.8.1测试连接
测试连接见图12。
7.8.2测试方法
M：群时延测试仪（接收）；
E：群时延测试仪(发送）；
C：电容器100μF；
H环路保持器
群时延失真检验连接图
使数据采集模块的被测话路工作在“计费”工作状态，环路电流保持在35mA左右。群时延测试仪（发送）的输出阻抗及群时延测试仪（接收）的输入阻抗均设置为600Q。群时延测试仪（发送）的输出电平设置为一10dBm，用输出频率在500～2800Hz范围内的正弦信号，分别测试各频率点的群时延失真。然后，将群时延测试仪（发送）与群时延测试仪（接收）位置对调，测试反方向的群时延失真。7.9增益随输人电平变化的测试
7.9.1测试连接
测试连接见图13。
C:电容器100μF；
H:环路保持器：
M:选频电平表：
E：电平振荡器
图13增益随输人电平变化检验连接图7.9.2测试方法
使数据采集模块的被测话路工作在“计费”工作状态，环路电流保持在35mA左右。电平振荡器的输出阻抗及选频电平表的输入阻抗均设置为6002，电平振荡器的输出频率为1020Hz，输出电平为-10dBm的正弦信号，用选频电平表测试电平增益P。改变电平振荡器的输出电平（范围为+3~~-55dBm），用选频电平表分别测试相对于各输人电平的电平增益P:。按照下式计算增益随人电平变化的测试值△Pi。
AP; P.-- P:
式中：AP—增益随输人电平变化的测试值；P.---输入电平为-10dBm的电平增益值;P:其他输入电平的电平增益值。7.9.3将电平振荡器与选频电平表位置对调，测试反方向的增益随输人电平变化的情况。7.10谐波失真的测试
7.10.1测试连接
测试连接见图14。
7.10.2测试方法
YD/T 1004
—1999
采集模
M：选频电平表；
E：电平振荡器；
C：电容器100mF：
11:环路保持器
谐波失真检验连接图
使数据采集模块的被测话路工作在“计费”工作状态，环路电流保持在35mA左右。电平振荡器的输出阻抗及选频电平表的输入阻抗均设置为6002。电平振荡器输出一个频率为800Hz、电平为0dBm的正弦信号，用选频电平表测试800Hz信号在300～3400Hz频率范围内的各谐波分量。将电平振荡器与选频电平表位置对调，测试另个方向的谐波失真。7.11互调失真的测试
7.11.1测试连接
测试连接见图15。
7.11.2测试方法
使数据采集模块的被测话路工作在计费”状态。环路电流保持在35mA左右。按照图15(a）连接测试电路，两个电平振荡器的输出分别为900Hz/一6dBm和1020Hz/一6dBm的正弦信号，选频电平表的输人阻抗为600Q，测试780Hz和1140Hz两个频率的电平，这两个频率信号的电平应<-46dBm。按照图15（b）连接测试电路，测试另个方向的互调失真，C
采集模
7.12串音测试
采集模
C:电容器100μF；
H：环路保持器；
M:选频电平表；
E:电平振荡器
C;电容器100μF；
H:环路保持器；
M：选频电平表：
E：电平振荡器
图15互调失真检验连接图
