【通信行业标准(YD)】 传真测试样张No.1

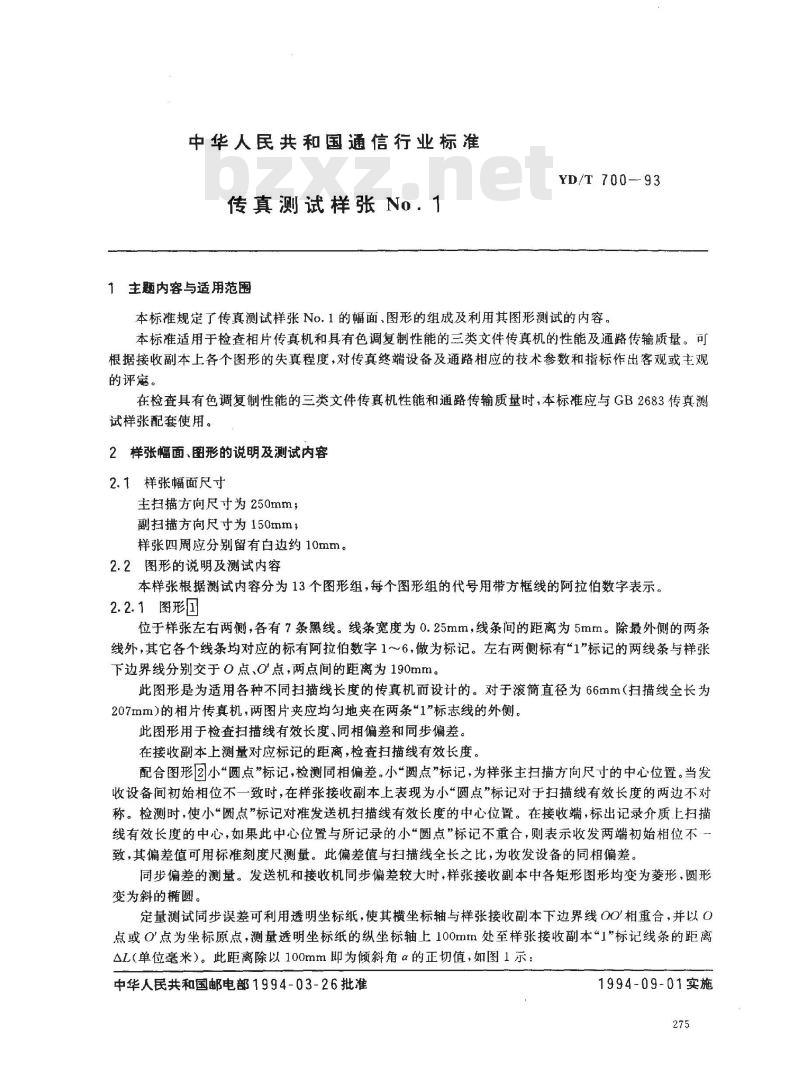

中华人民共和国通信行业标准
传真测试样张No：1
1主题内容与适用范围
YD/T 700-93
本标准规定了传真测试样张No.1的幅面、图形的组成及利用其图形测试的内容。本标准适用于检查相片传真机和具有色调复制性能的三类文件传真机的性能及通路传输质量。可根据接收副本上各个图形的失真程度，对传真终端设备及通路相应的技术参数和指标作出客观或主观的评定。
在检查具有色调复制性能的三类文件传真机性能和通路传输质量时，本标准应与GB2683传真测试样张配套使用。
2样张幅面、图形的说明及测试内容2.1样张幅面尺寸
主扫描方向尺寸为250mm；
副扫描方向尺寸为150mm，
样张四周应分别留有白边约10mm。2.2图形的说明及测试内容

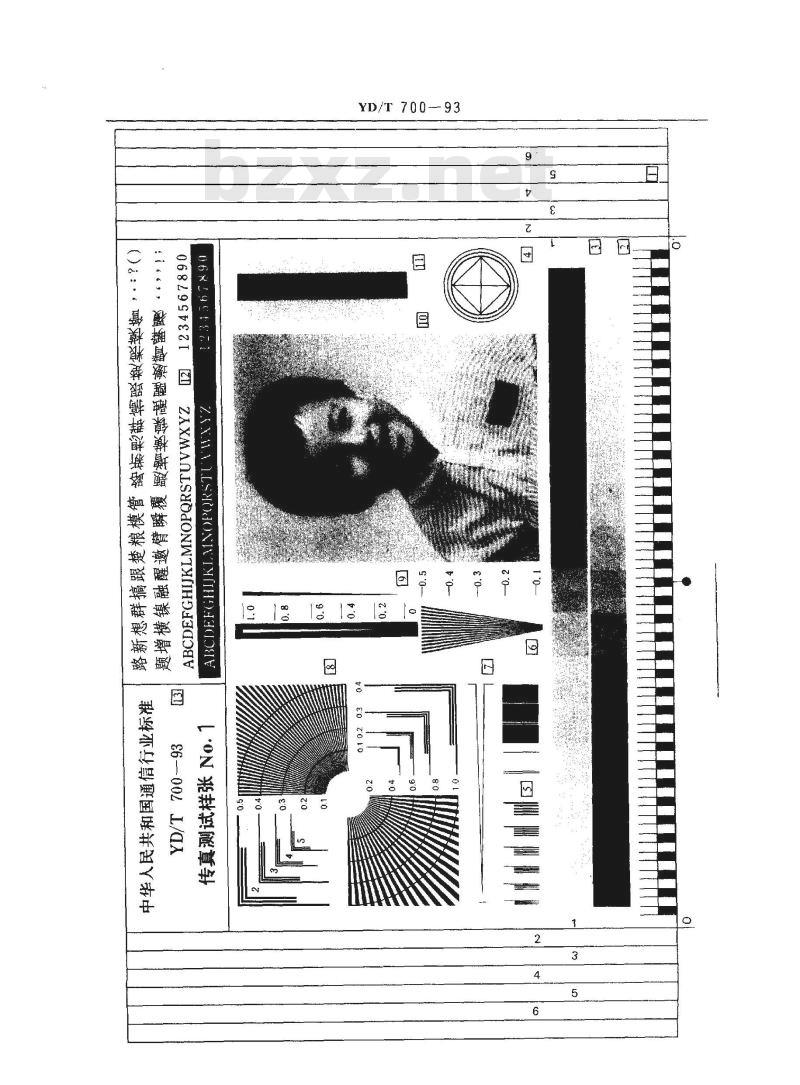

本样张根据测试内容分为13个图形组，每个图形组的代号用带方框线的阿拉伯数字表示。2.2.1图形回
位于样张左右两侧，各有7条黑线。线条宽度为0.25mm，线条间的距离为5mm。除最外侧的两条线外，其它各个线条均对应的标有阿拉伯数字1～6，做为标记。左右两侧标有“1”标记的两线条与样张下边界线分别交于0点、O点，两点间的距离为190mm此图形是为适用各种不同扫描线长度的传真机而设计的。对于滚简直径为66mm（扫描线全长为207mm)的相片传真机，两图片夹应均勾地夹在两条“1”标志线的外侧。此图形用于检查扫描线有效长度、同相偏差和同步偏差。在接收副本上测量对应标记的距离，检查扫描线有效长度。配合图形图小“圆点”标记，检测同相偏差。小“圆点\标记，为样张主扫描方向尺寸的中心位置。当发收设备间初始相位不一致时，在样张接收副本上表现为小“圆点”标记对于扫描线有效长度的两边不对称。检测时，使小“圆点”标记对准发送机扫描线有效长度的中心位置。在接收端，标出记录介质上扫描线有效长度的中心，如果此中心位置与所记录的小“圆点”标记不重合，则表示收发两端初始相位不一致，其偏差值可用标准刻度尺测量。此偏差值与扫描线全长之比，为收发设备的同相偏差。同步偏差的测量。发送机和接收机同步偏差较大时，样张接收副本中各矩形图形均变为菱形，圆形变为斜的椭圆。
定量测试同步误差可利用透明坐标纸，使其横坐标轴与样张接收副本下边界线OO°相重合，并以O点或O点为坐标原点，测量透明坐标纸的纵坐标轴上100mm处至样张接收副本“1标记线条的距离AL（单位毫米）。此距离除以100mm即为倾斜角α的正切值，如图1示：中华人民共和国邮电部1994-03-26批准1994-09-01实施
透明坐标纸横坐标
YD/T700---93
接收副本
（收发不同步）
主扫描方向

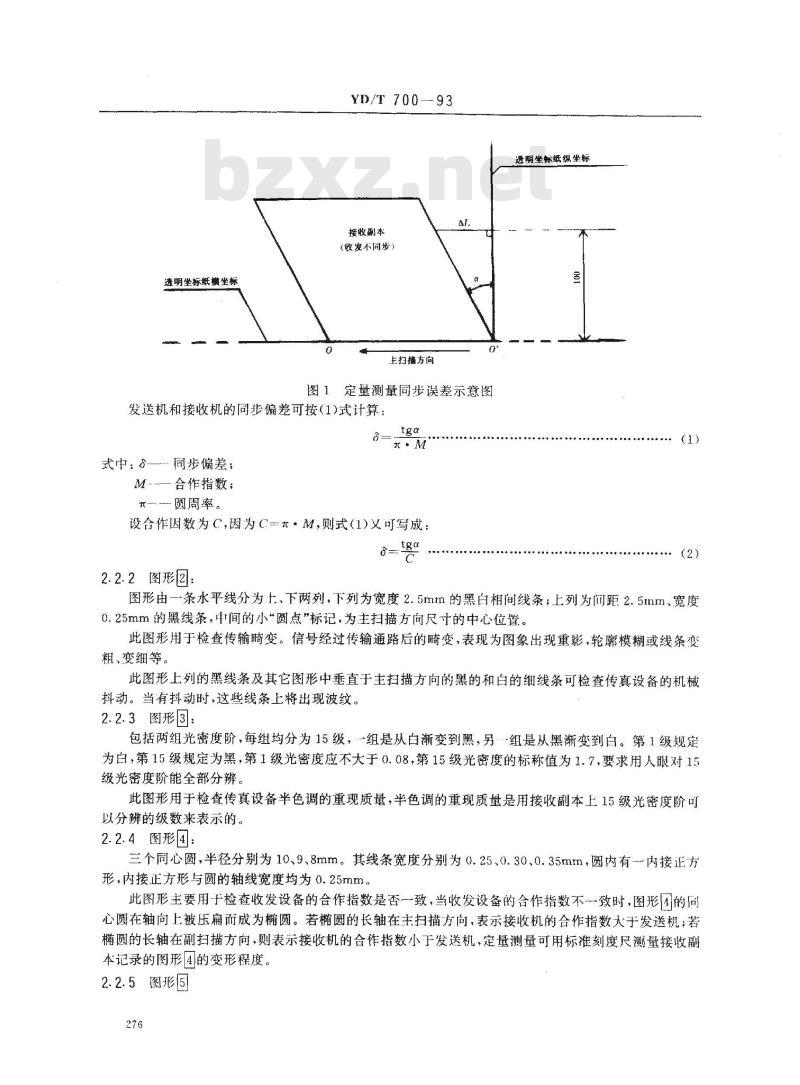

图1定量测量同步误差示意图
发送机和接收机的同步偏差可按（1)式计算：tga
式中：—…同步偏差，
M-合作指数；
圆周率。
设合作因数为C,因为（元·M,则式（1)义可写成：G
2.2.2图形图：
透明坐标纸纵坐标
图形由-条水平线分为t、下两列，下列为宽度2.5mm的黑白相间线条，上列为间距2.5mm、宽度0.25mm的黑线条，中间的小“圆点”标记，为主扫描方向尺寸的中心位置。此图形用于检查传输畸变。信号经过传输通路后的畸变，表现为图象出现重影，轮廓模糊或线条变粗、变细等。
此图形上列的黑线条及其它图形中垂直于主扫描方向的黑的和白的细线条可检查传真设备的机械抖动。当有抖动时，这些线条上将出现波纹。2.2.3图形3：
包括两组光密度阶，每组均分为15级，-组是从白渐变到黑，另组是从黑渐变到白。第1级规定为白，第15级规定为黑，第1级光密度应不大于0.08，第15级光密度的标称值为1.7，要求用人眼对15级光密度阶能全部分辨。
此图形用于检查传真设备半色调的重现质量，半色调的重现质量是用接收副本上15级光密度阶可以分辨的级数来表示的。
2.2.4图形4：
三个同心圆，半径分别为10、9、8mm。其线条宽度分别为0.25、0.30、0.35mm，圆内有一内接正方形，内接正方形与圆的轴线宽度均为0.25mm。此图形主要用-于检查收发设备的合作指数是否一致，当收发设备的合作指数不一致时，图形4的同心圆在轴向上被压扁而成为椭圆。若椭圆的长轴在主扫描方向，表示接收机的合作指数大于发送机；若椭圆的长轴在副扫描方向，则表示接收机的合作指数小于发送机，定量测量可用标准刻度尺测量接收副本记录的图形4的变形程度。
2.2.5图形5
为组合线条图形，该组包括两种图形。YD/T700—93

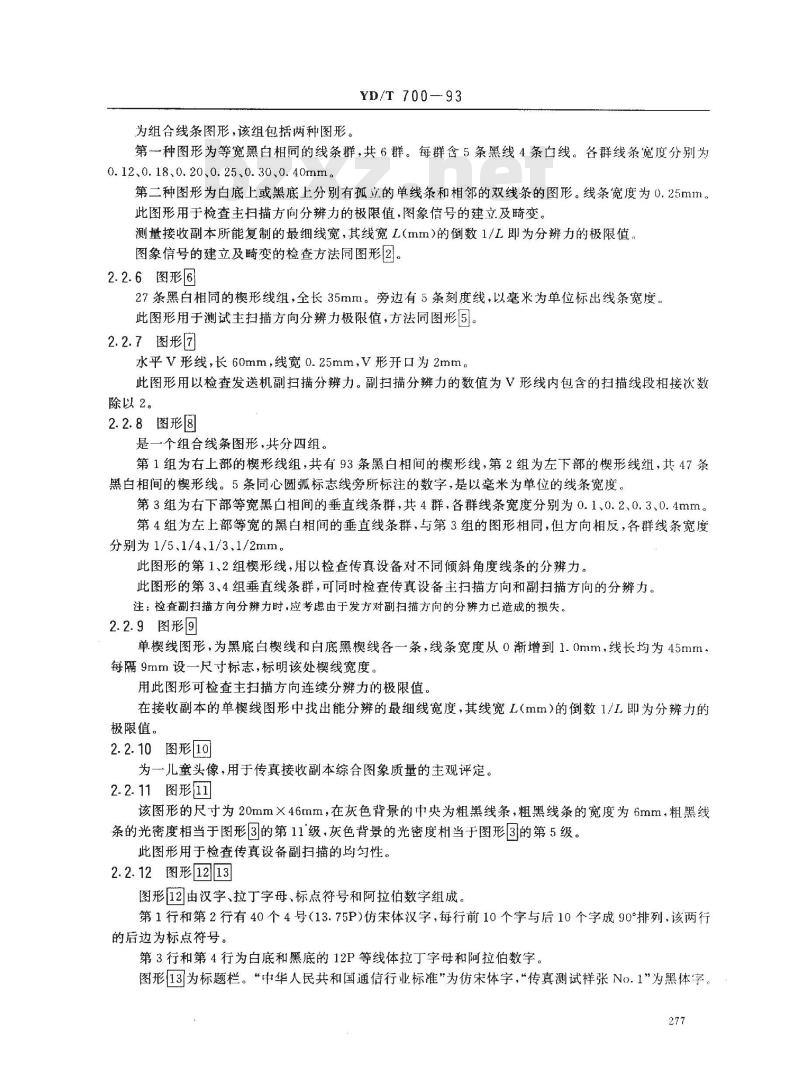

第一种图形为等宽黑白相同的线条群，共6群。每群含5条黑线4条白线。各群线条宽度分别为0.12、0.18、0.20、0.25、0.30、0.40mm第二种图形为白底上或黑底上分别有孤立的单线条和相邻的双线条的图形。线条宽度为0.25mm。此图形用于检查主扫描方向分辨力的极限值，图象信号的建立及畸变。测量接收副本所能复制的最细线宽，其线宽L(mm)的倒数1/L即为分辨力的极限值。图象信号的建立及畸变的检查方法同图形2。2.2.6图形
27条黑白相同的楔形线组，全长35mm。旁边有5条刻度线，以毫水为单位标出线条宽度。此图形用于测试主扫描方向分辨力极限值，方法同图形52.2.7图形[7
水平V形线，长60mm，线宽0.25mm，V形开口为2mm。此图形用以检查发送机副扫描分辨力。副扫描分辨力的数值为V形线内包含的扫描线段相接次数除以2。
2.2.8图形[8
是一个组合线条图形，共分四组。第1组为右上部的楔形线组，共有93条黑白相间的楔形线，第2组为左下部的楔形线组，共47条黑白相间的楔形线。5条同心圆弧标志线旁所标注的数字，是以毫米为单位的线条宽度。第3组为右下部等宽黑白相间的垂直线条群，共4群，各群线条宽度分别为0.1、0.2、0.3、0.4mm。第4组为左上部等宽的黑白相间的垂直线条群，与第3组的图形相同，但方向相反，各群线条宽度分别为1/5、1/4、1/3、1/2mm。此图形的第1、2组楔形线，用以检查传真设备对不同倾斜角度线条的分辨力。此图形的第3、4组垂直线条群，可同时检查传真设备主扫描方向和副扫描方向的分辨力。注：检查副扫描方向分辩力时，应考虑由于发方对副扫描方向的分辨力已造戒的损失。2.2.9图形9www.bzxz.net
单楔线图形，为黑底白楔线和白底黑楔线各一条，线条宽度从0渐增到1.0mm，线长均为45mm每隔9mm设一尺寸标志，标明该处楔线宽度。用此图形可检查主扫描方向连续分辨力的极限值。在接收副本的单楔线图形中找出能分辨的最细线宽度，其线宽L（mm）的倒数1/L.即为分辨力的极限值。
2.2.10图形[10]
为一儿童头像，用于传真接收副本综合图象质量的主观评定。2.2.11图形11
该图形的尺寸为20mm×46mm，在灰色背景的中央为粗黑线条，粗黑线条的宽度为6mm，粗黑线条的光密度相当于图形3的第11级，灰色背景的光密度相当于图形3的第5级。此图形用于检查传真设备副扫描的均匀性。2.2.12图形1213
图形12由汉字、拉丁字母、标点符号和阿拉伯数字组成。第1行和第2行有40个4号（13.75P）仿宋体汉字，每行前10个字与后10个字成90°排列，该两行的后边为标点符号。
第3行和第4行为白底和黑底的12P等线体拉丁字母和阿拉伯数字。图形13为标题栏。“中华人民共和国通信行业标准”为仿宋体字，“传真测试样张No.1”为黑体字。277
YD/T700—93

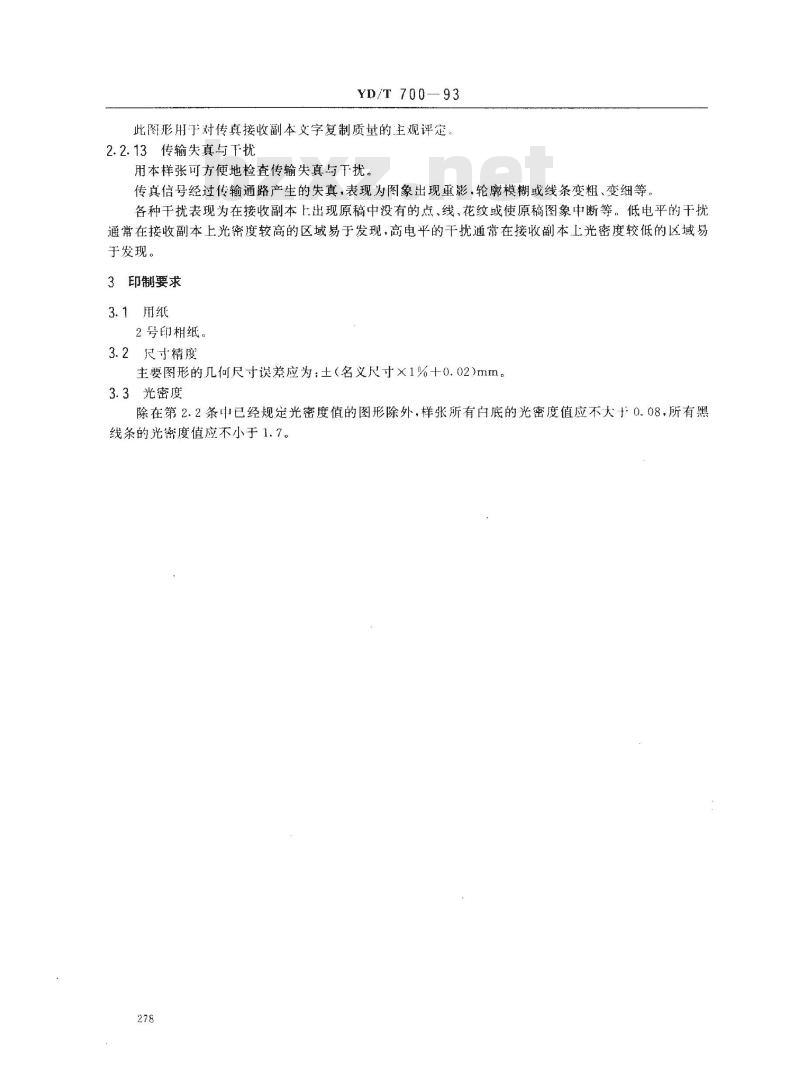

此图形用于对传真接收副本文字复制质量的主观评定。2.2.13传输失真与下扰
用本样张可方便地检查传输失真与下扰。传真信号经过传输通路产生的失真，表现为图象出现重影，轮廓模糊或线条变粗、变细等。各种干扰表现为在接收副本上出现原稿中没有的点、线、花纹或使原稿图象中断等，低电平的干扰通常在接收副本上光密度较高的区域易于发现，高电平的干扰通常在接收副本上光密度较低的区域易于发现。
3印制要求
3.1用纸
2号印相纸
3.2尺寸精度
主要图形的几何尺寸误差应为：土（名义尺寸×1%十0.02)mm。3.3光密度
除在第2.2条中已经规定光密度值的图形除外，样张所有白底的光密度值应不大十0.08，所有黑线条的光密度值应不小于1.7。
YD/T700-93
068299t861
LSMOHONNIMTIHHHOHF
6-002/
附加说明：
YD/T700-93
本标准由中华人民共和国邮电部提出。本标准由邮电部电信传输研究所归山。本标准由邮电部兴安通信设备厂负责起草本标准主要起草人刘连生、刘智荣。280
