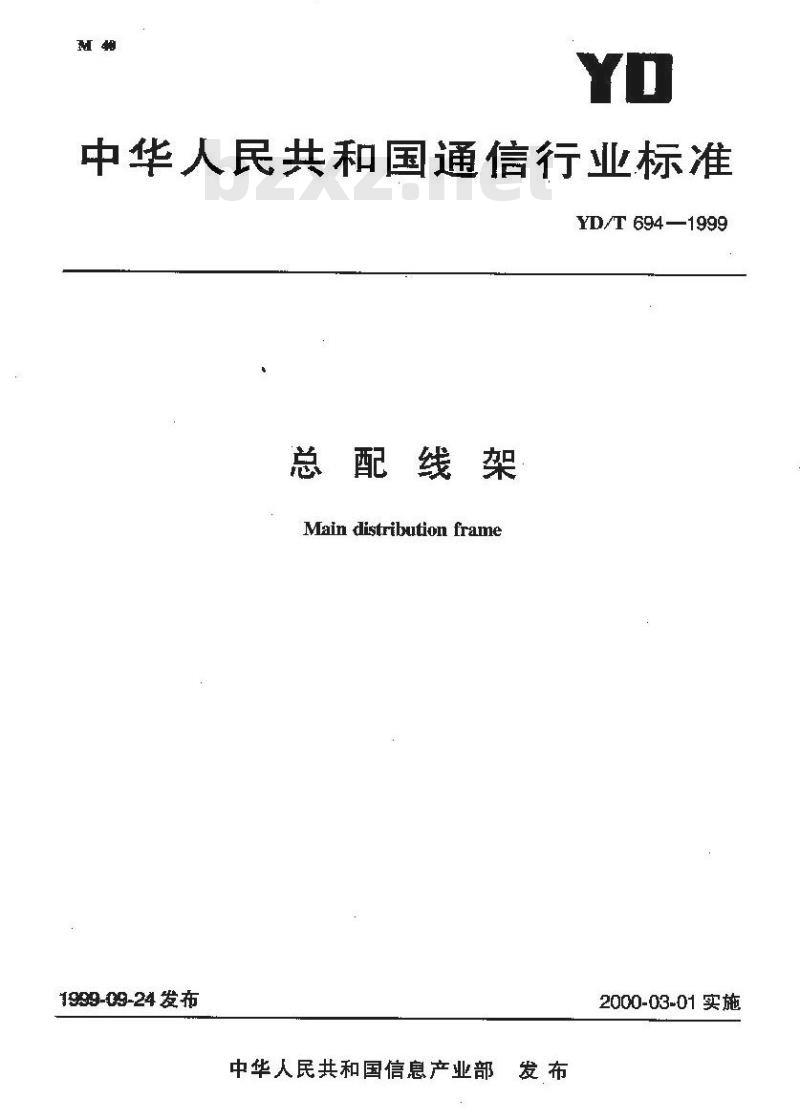

【通信行业标准(YD)】 总配线架

中华人民共和国通信行业标准
YD/T694—1999
总配线架
Main distributionframe
1999-09-24发布
中华人民共和国信息产业部
2000-03-01实施
YD/T 694—1999

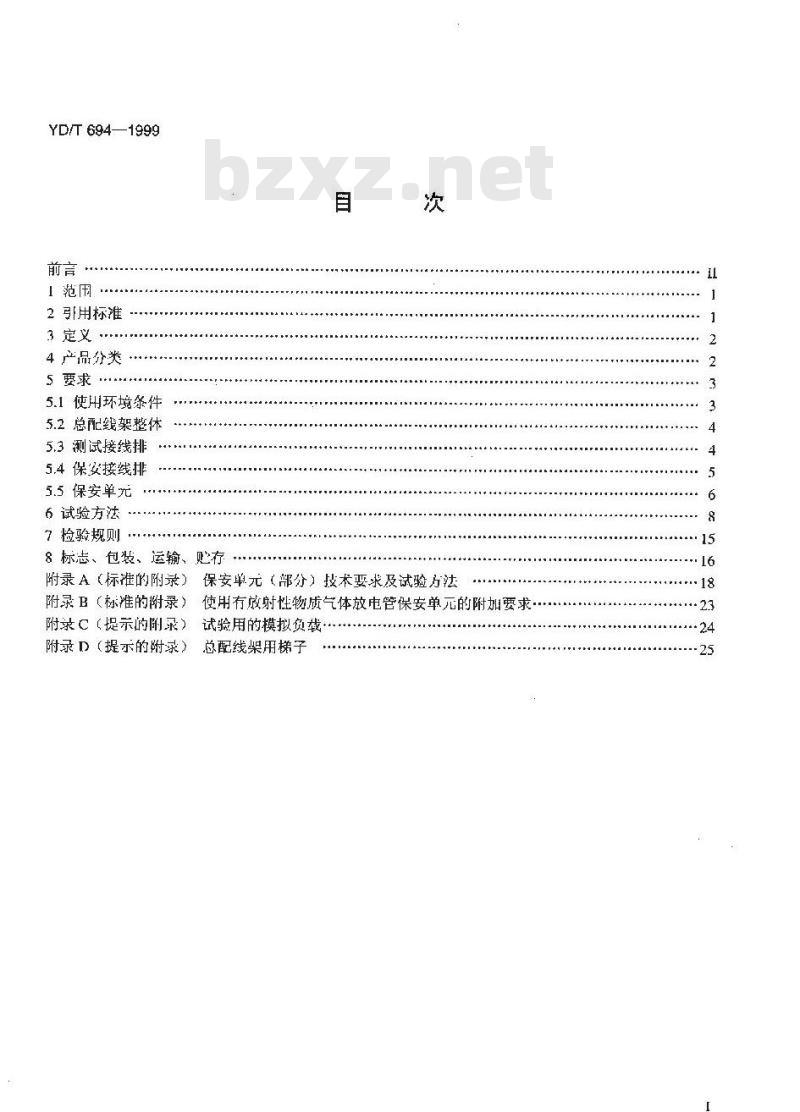

1范用
2引用标准
3 定义 .
4产品分类
5要求·
5.1 使用环境条件
5.2总配线架整体
5.3测试接线排
5.4保安接线排
5.5保安单元
6试验方法
7检验规则·
8标志、包装、运输、必存
附录A（标准的附录）
附录B（标雄的附录）
保安单元（部分）技术要求及试验方法使用有改射性物质气体放电管保安单元的附加要求.附求C（提示的的录）
试验用的模拟负裁：
附录D（提示的附录）Www.bzxZ.net
总配线架用梯子
YD/T694—1999

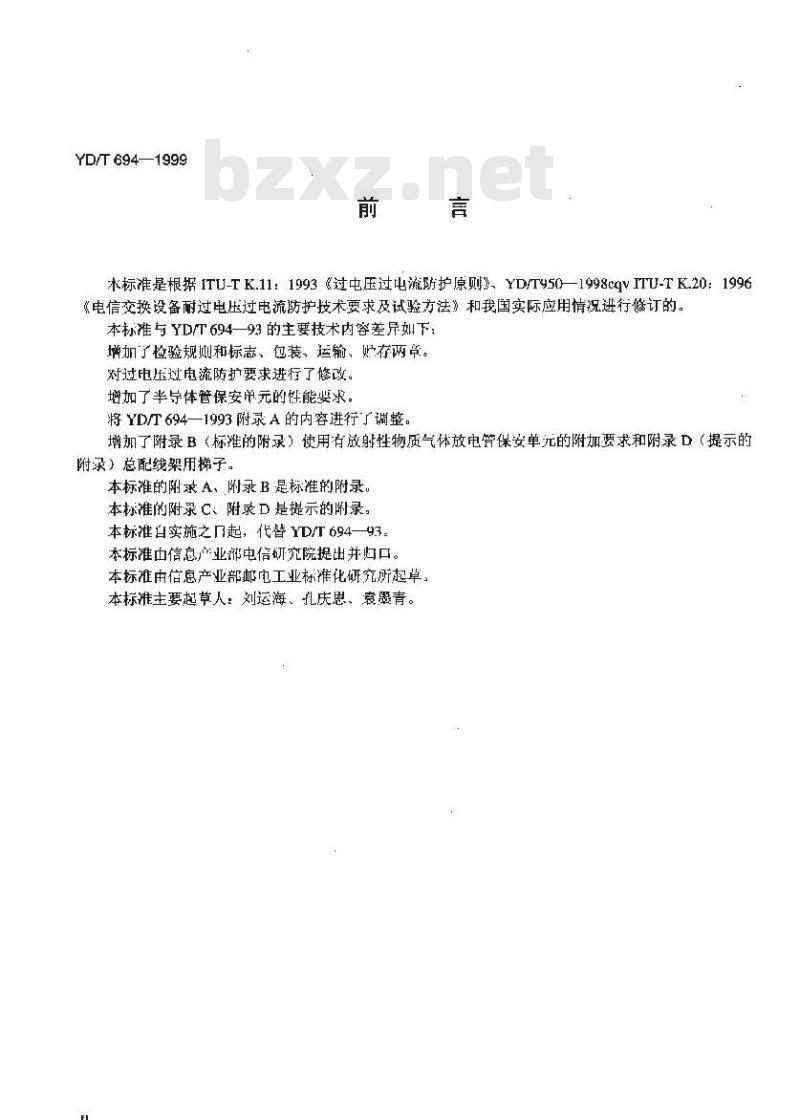

本标准是根据ITU-TK.11：1993《过电压过电流防护原则》、YD/T950—1998cqVITU-TK.20：1996《电信交换设备耐过电压过电流防护技术要求及试验方法》和我国实际应用情况进行修订的。本标准与YD/T694一—93的主要技术内容差异如下：增加了尬验规划和标、包装、运输、贮存两章。对过电压过电流防扩要求进行了修改。增了半导体管保安单元的性能要求。将YDT694—1993附录A的内容进行了调整。增加了附录B（标准的附录）使用有放射性物质气体放电管保安单元的附加要求和附录D（提示的附录）总配线架用梯子。
本标准的附录 A、附录 B 是标准的附录。本标准的附录 C、附录 D 是提示的附录。本标准白实施之日起，代替YD/T 694—93=本标准由信息产业部电信研究院提出并归口。本标准由信息产业部邮电工业标摊化研究所起，本标谁主要起草人：刘运海、孔庆恩、衰墨青。fl

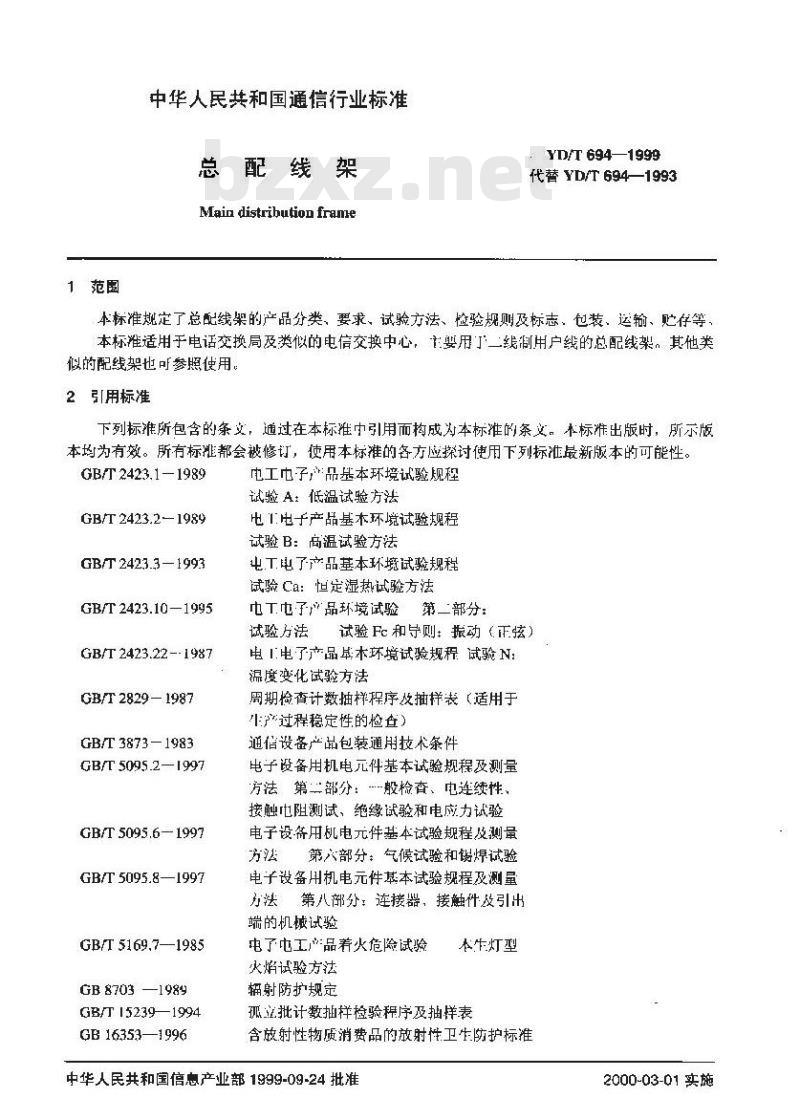

1范围
中华人民共和国通信行业标准
总配线类
Main distribution frane
YD/T694—1999
代替YD门T694—1993
本标准规定了总配线架的产品分类、要求、试验方法、检验规则及标志、包装、运输、贮仔等本标准适用于电话交换局及类似的电信交换中心，主要用了二线制用户线的总配线架。其他类似的配线架也可参照使用。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标雅都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 2423.1—1989
GB/T 2423.2—1989
GB/T 2423.3 —1993
GB/T 2423.10—1995
GB/T 2423.22--1987
GB/T 2829—1987
GB/T 3873—1983
GB/T 5095.2—1997
GB/T 5095.6—1997
GB/T 5095.8—1997
GB/T 5169.7—1985
GB 8703 —1989
GB/T 15239—1994
GB 16353—1996
电工电子产品基本环境试验规程，试验A：低温试验方法
电1.电子产品基木环境试验规程试验B：高温试验方法
屯工电了产品基本环境试验规程试验Ca：恒定湿热试验方法
电工电子产品环境试验：第二部分：试验方法
试验Fc和导则：振动（正弦）
电1电了产品基木环境试验规程试验N：温度变化试验方法
周期检查计数抽样程序及抽拌表（适用于生产过程稳定性的检查）
通借设备产品包装通用技术条件电子设备用机电元件基本试验规程及测量方法第二部分：…般检查、电连续性、接触电阻测试，绝缘试验和电应力试验电子设备用机电元件基本试验规程及测量第六部分：气候试验和锡焊试验方法
电子设备用机电元件基本试验规程及测量力法第八部分：连接器，接触件及引出端的机试验
电了电工*品差火危险试验
火焰试验方法
辐射防护规定
本牛灯型
孤立批计数抽样检验程序及抽表含放射性物质消费品的放射性卫生防护标准中华人民共和国信息产业部1999-09-24批准2000-03-01实施
YD/T122—1996
YD/T580—1992

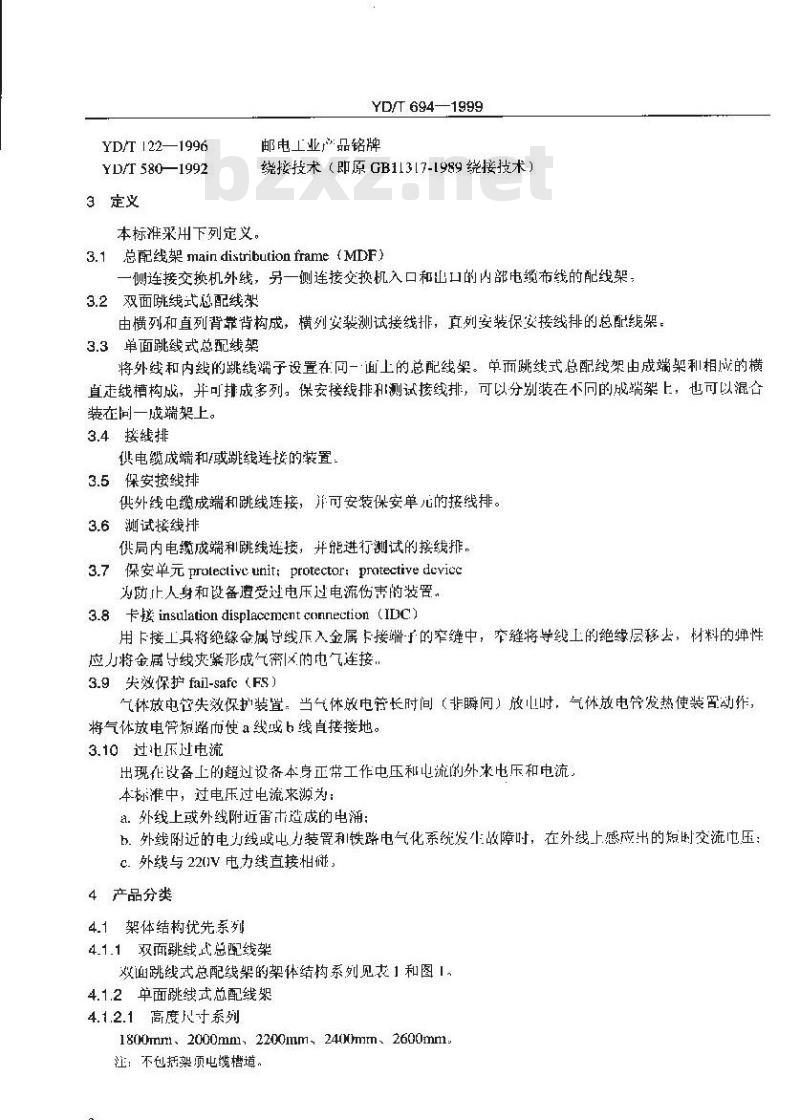

3定义
本标准采用下列定义。
YD/T 694—1999
邮电工业产品铭牌
绕接技术（即原GB113[7-1989绕接技术）3.1总配线架maindistributionframe（MDF）一侧连接交换机外线，另一侧连接交换机入口和山口的内部电缆市线的配线架：3.2双面跳线式总配线架
由横列和直列背靠背构成，横列安装测试接线排，直列安装保安接线拌的总配线架。3.3单面跳线式总配线架
将外线和内线的跳线端子设置在同一面上的总配线架。单而跳线式总配线架由成端架利相应的横直走线槽构成，并可排成多列。保安接线排和测试接线排，可以分别装在不同的成端架上，也可以混合装在同一成端架上。
3.4接线排
供电缆成端和/或跳线连接的装置，3.5保安按线排
供外线电缆成端和跳线连接，并可安装保安单儿的接线排。3.6测试接线排
供局内电缆成端和跳线连接，并能进行测试的接线排，3.7保安单元 prolectivc unit; protector: protective devicc为防止人身和设备遭受过电压过电流伤事的装置。3.8卡接insulationdisplacemcntconnection（IDC）用下接工具将绝缘金属导线压入金属卡接端了的窄缝中，窄缝将导线工的绝缘层移去，材料的性应力将金属线灾紧形成气密区的电气连接3.9尖效保护fail-safc（FS）
气体放电管失效保护装置。当气体放电管长时间（非瞬间）放心时，气体放电管发热使装置动作，将气体放电管短路而使a线或b线直接接地。3.10过也压过电流
出现在设备上的超过设备本身正常工作中压和电流的外来电压和电流，本标准中，过电压过电流来源为：a。外线上或外线附近雷击造成的电涌：b.外线附近的电力线或电力装置利铁路电气化系统发牛故障时，在外线上感应出的短时交流电压：C.外线与22(0V电力线直接相饿：4产品分类
4.1架体结构优先系列
4.1.1双面跳线式总配线架
双面跳线式总配线架的架体结构系列见表1和图。4.1.2单面跳线式总配线架
4.1.2.1高度尺寸系列
18(00mm,2000mm, 2200mm 24(0mm 2600mm.注：不包括架顶电缆槽道。
总高度
(最人)
YD/T 694—1999
双面跳线式总配线架的架体结构系列表
顶电缆
楷道高度
150--240
注：F、F,架体应装置滑动扶梯，立列
4.1.2,2最下层接线排下底边离地高度不小于250mm，
4.2容量系列
4.2.1双而跳线式总配线架的直列奔量系列600对、800对、1(000对、1200对，横死间距
4.2.2单面跳线式总配线架每成端架外线容量系列600 对,800 对、1 000 对,- t 200 对。h
横列最卜层
中心高度
单位mm
直列最下层
下离地高度
图1双而跳线式总配线架架体结构示意图5要求
5.1使用环境条件
度5℃-40℃;
柏对湿度85%（+30~）；
人气压力70kPa--106kPa
直列深度
350-400
横列深度
400--500
5.2总配线架整体
5.2.1外观质量
YD/T 694—1999
5.2.1.1金属件：表面光洁、涂（镀）层颜色均勾无明显差异，无划伤、锈蚀、起皮、变色，5.2.1.2塑料件：表面光洁，颜色均匀无明显差异，无裂纹、划伤。5.2.1.3架体在施T现场安装完毕后应牢固可靠，其紧固件齐全且安装牢固。架体与接线排等部件应横平竖直。
5.2.1.4总配线架上的标志应齐全、清晰、耐久可靠。5.2.1.5总配线架用梯了应守固、安全可靠、滑动灵活、具有防脱落装置，总配线架用梯子的要求见附求 D。
5.2.2结构尺寸
结构尺寸应符合4.1的规定，具体尺寸符合！家设计图纸，5.2.3保护地线
安装保安接线排的直列（成端架或混装架）上应装有单独的整体铜质地线汇流条，其横断面应不小于16mm，且应与各个保安接线排保护地线可靠电气连接。各直列的地线汇流条应与总配线架总地线汇流茶可靠电气连接，总配线架总地线汇流条的横断面应为不小于50mm的铜排，每个保安接线排保护地线与直列钢质汇流条连接点的接触电阻，及每个直列铜质剂流条与总汇流条连接的接触电阻应不大于10m95.2.4告警
总配线架应具备下列告警功能：a：保安单元告警时，总配线架成能指示告暨保安单元所在的列私绒对号，并发出可闻告警信号。b、应具有远程集中蓝测或集中告警的接口。5.2.5防护性能
总配线架应具备下列过电压和过屯流防护性能：a.应能通过表4中规定的模拟雷击试验（.4kV）。试验时，其输出端电压应不大丁800Vh。应能通过表4中规定的电力线感应试验；℃.应能通过4中规的电力线碰触试验。总配线架防护性能的详细要求、试验方法、合格标准见5.5.6规定。5.3测试接线排
5.3.1外观质量和功能
5.3.1.1金属件同 5.2.1.1。
5.3.1.2塑料件同5.2.1.2.
3产品标志同5.2.1.4
5.3.1.4具有设置线号标志的装置。5.3.1.5其有对内外线测试的接口和测试插塞。跳线端了应能连接两条跳线。并应保证在连接第二条跳线时和撤除第一条跳线时不会中断正5.3.1.65
常通信。
5.3.1.7 容量适用门 二进制。
5.3.2绝缘电阻
在标准的试验人气条件下及在高温试验、低温试验、温度变化试验和湿热试验后，任意五不相连的接线端子之问，以及任接线端了和金属固定件之间，其绝缘电阻不小于1000Mα。5.3.3抗电强度
在标准的试验大气条件下及在高温试验、低温试验、温度变化试验和湿热试验后，什意互不扭连的两接线端子之间，以及任一接线端了和金属固定件之间，应能承受45Hz～60Hz，波形近似正炫波，有4
YD/T 694—1999
效值为1000V的交流电压，历时1min应无街穿和飞弧现象。5.3.4：簧片间接触电阻
5.3.4.1在标准的试验大气条件下，两相接触的簧片之间的接触电阻不大于7m。在高温试验、抵温试验、温度变化试验和湿热试验等各项试验后，接触电阻增值不大于3m2。5.3.4.2将连接插塞（或测试插塞）插入规定位置，插拔200次后，相连接的簧片间的接触电阻增值，应不大于3m2。
5.3.5成端接触电阻
5.3.5.1在标准的试验大气条件下，导线与端子的成端接触电阻不大于3mα。在离温试验、低温试验、温度变化试验、湿热试验、振动试验等各项试验后，接触电阻增值不人于2me.
5.3.5.2导线接续试验后，接触电阻增值不大于2而2。5.3.6气密性
捡查绕接式、卡接式电气连接形成的气密区。气密区在接触区域内形成，它在规定条件下能不受气体影响。
5.3.6.1统接式
除第一和最后一匝外，导线匝与绕接柱棱角相接触的点至少应有75%形成气密区。5.3.6.2卡接式
导线与卡缝应双面接触并形成气密区，每面气出区面积应占该面接触区域面积的50%以上。5.3.7拉脱力
5.3.7.1 绕接式
拉脱力应符合表2的规定。
表2绕接拉脱力
芯线直径
5.3.7.2卡接式
单根导线沿槽口垂直为向的拉脱力应不小于25N。5.3.8适用导线
单股塑料绝缘销导线，芯线直径为0.4mm~0.6mm。5.3.9跳线端子
最小拉脱力
应能连接两条跳线。如果跳线端子是双卡口，卡入两条线径相同的跳线时，每卡口均应符合5.3.5.5.3,6和5.3.7的要求。如果跳线端了是单卡口，卡入的两条线径相同的跳线均应符合5.3.5、5.3.6和5.3.7的要求。
5.3.10塑料件燃烧性
接线排使用的塑料件必须采用自熄性材料，其燃烧性应能通过6.16规定的塑料件燃烧性能试验。5.4保安接线排
5.4.1外观质量和功能。
5.4.1.1金属件同5.2.1.1。
5.4.1.2塑料件同5.2.1.2。
5.4.1.3产品标志同5.2.1.4。
5.4.1.4具有设置线书标志的装置。5.4.1.5跳线端子应能连接两条跳线5.4.1.6 容量适用于十进制。
YD/T694—1999
5.4.1.7内外线间在未插入保安单元（或连接插塞）时成里断开状态。5.4.2绝缘电阳
同5.3.2。
5.4.3抗心强度
同5.3.3.
5.4.4保安单元插接端子与插座间的接触电阻同5.3.4。
5.4.5成端接触也阻
同5.3.5。
5.4.6气率性
同5.3.6.
5.4.7拉脱力
同5.3.7，
5.4.8适用导线
间5.3.8.
5.4.9跳线端子
5.4.10塑料件燃烧性
同 5.3.10.
5.4.11地线电流承载能力
地线巾流在表3情况下，应无塑料软化、接头损坏及脱潜等现象：表3地线电流承载能力
地线类别（回线数）
5.5保安单元
5.5.1外观要求
持续时间
2、外表而应光洁，无变形、裂纹、划症和锈蚀，颜色无明显差异。产品标志齐全、清晰、耐久。b.保安单元插接端子上播座接触时，应保证在、b线未形成回路前，地线端子首先接地，5.5.2塑料件和印板燃烧性
塑料件和印制板必须采用熄性材料，其燃烧性能成能通过6.16规定的燃烧性试验。5.5.3绝缘电阻
a、b线之间，以及a、b线与地线、信号线及其他金属件之间的绝缘电阳，在标准的试验大气条件下应不小于1000M品，在高温试验、低温试验、温度变化试验、湿热试验和寿命试验等各项试验结束后应不小于[ M。
5.5.4接触电
YD/T 694—1999
保安单元插接端了与插座间的接触电阻同5.3.4。5.5.5耐振性
保安单元经受6.11舰定的振动让试验店，符台下到要求；a．塑料件无开裂、无损伤；
b，a、b线对地成能符合 A1.1.2:c.内外线间电阻值应符合5.5.8。5.5.6过电压过电流防护性能
保安单元应能达到表4规定的过电压过电流防护试验标准表4过电压过电流防扩试验标准
试验项目
模拟雷击
电力线感应
试验1
电力线应
试验2
电力线碰触
5.5.6.2合格标准
试验端子
A对Ｒ
(B接地)
(A接地）
A+B 对E
A+B对
A+B 对E
试验屯路
K 1、2、 3
最大试验电！和
持续时间
Ue(max)4ky
r.m.a.=600v
r.m.s.=300V
r.m.s.=220V
试验次数
合格标
A级合格标准。经受试验后，被试保安单元（如果与交换机联试时还应包括交换机）应能正常工作，模拟雷击试验时，被试保安单元输出竭电压应不大于800VB级合格标准，在试验过程巾：被试保安单元应不着火并发出告等信号。C级合格标谁。在试验过程中，被试保安单儿应不着火。5.5.7省警性能
5.5.7.1保安单元a、b线过电用对地电流达到2.5A（有效值）时，应在5~15s时间内告警并输山告警信号，
5.5.7.2外线碰触220V电力线时（线路电附小」502的除外）或电力线碰触试验时（10！档除外）保安单元应告警并输出告警信号5.5.8常温出阻
a、线的常温电阻成不大于22！！a、h线问电阻差应不人于2。5.5.9不动作电流
40℃时的不动作电流为：100mA，1h不动作，5.5.10限流特性
25℃时的限流特性见表5
5.5.11过出流冲击恢时问
过电流冲击恢复时问应不大60s，5.5.12使用有放射性物质气体放电管保安单元的附加要求保安元中如果使而了有放射性物质的气体放电管时，还应符合附录B的规定。7
6试验方法
6.1试验条件
YD/T 6941999
限流特性
动件时间
除非另有规定，试验、测量和恢复应在标准的试验大气条件下进行。标准的试验大气条件：
温度15℃~35℃
相对湿度45%~~75%
大气压力86kPa-~106kPa
6.2外观查
用目测法检查，应符合5.2.1、5.3.1、5.4.1和5.5.1要求。注：若目测法不能检查5.4.1.7和5.5.1b项时，可用欧姆表进行检代。注
电路隔断或限流至150mA
电路隔断或限流至500mA
6.3结构尺寸
用满足图纸精度要求的量具或测量仪器进行测量。测量结果应符合设计图纸要求，6.4绝电阻试验
6.4.1测试接线排和保安接线排的绝缘电阻，按GB/T5095.2中“试验3a：绝缘电阻”方法A进行试验，试验电压为直流500V土50V，测试结果应符合5.3.2规定。6.4.2保安单元的绝缘电阻按GB/T5095.2中试验3a：绝缘电阻”方法A进行试验，试验电压为直流100V土15V，测试结采应符合5.5.3规定。6.5抗电强度试验
按GB/T5095.2中“试验4a：耐压”试验方法C进行试验，试验结果应符合5.3.3规定。6.6接触电阻测试
一毫伏法”进行测试，接触电阳R=UL，测试结果应符合按GB/T5095.2中“试验2a：接触电阻—5.3.,4、5.3.5 和5.5,4规定。
6.6.1绕接式接触电阻测试连接图见图2.注:1探针应不碰到导线。
2探针②应放在利去绝缘层的导线的第1圈上，靠近绝缘处。图2绕接式接触电阻测试连接图
YD/T 6941999
6.6.2下接式接触电阻测试连接图见图3。如跳线端子是双卡口，则应同时在每卡口上卡入线径相同的导线；如跳线端子是单下口，则应在该手口上卡入两条线径相同的导线：分别测试每接触点的接触电阻。6.7高温试验
接 GB T 2423.2中\试验 Bb”方法进行试验，其中：试验温度为+55℃，恒温持续时间为 2h，在标准的试验大气条件下经1h恢复后进行测试，测试结果应符合5.3.2~5.3.5、5.5.3和5.5.4规定。6.8低温试验
按GB/T 2423.中“试验Ab方法进行试验，其中：试验温度为一25℃，恒持续时间为 2h，在标准的试验大气条件下经 1h 快复后进行测试，测试结果应符合 5.3.2~5.3.5。5.5.3 和5.5.4规定。(a)双卡口
(b)单卡口
(c)多层单卡口
图3卡接式接触电阻测试连接图
6.9温度变化试验
按GB/T2423.22中“试验Nh：具有规定温度变化率的温度变化试验方法”的规定进行试验。其中9
