【通信行业标准(YD)】 文件传真三类机检验测试方法

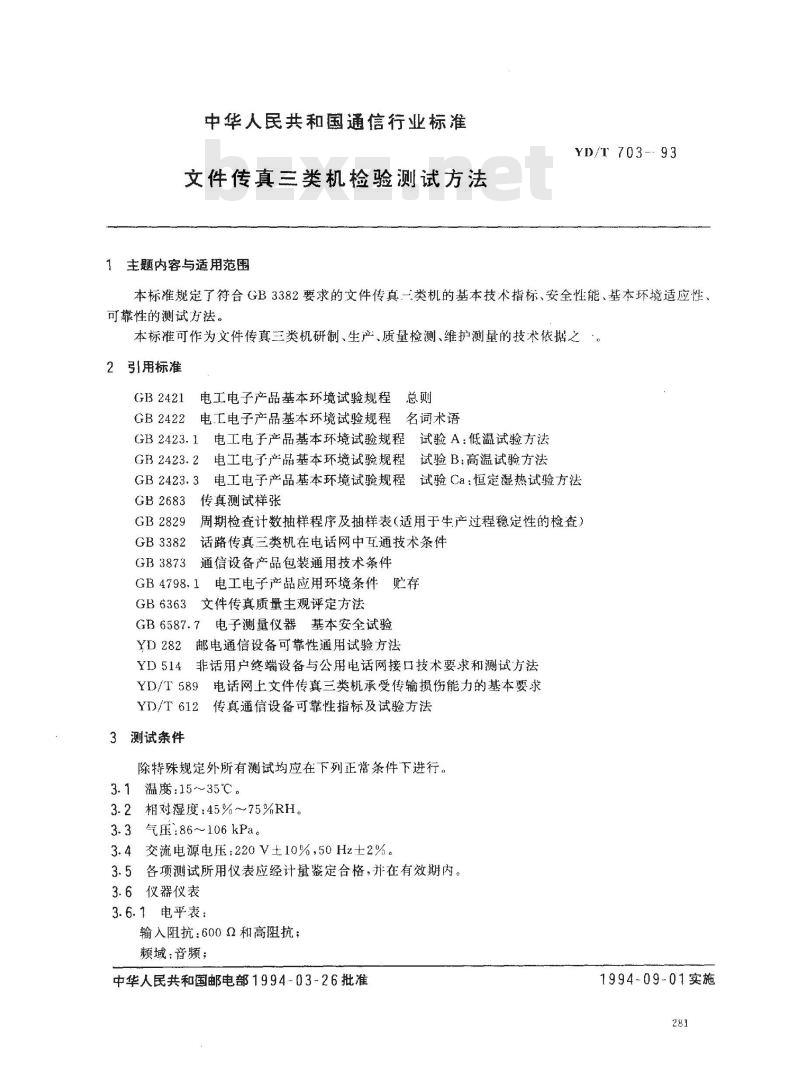

中华人民共和国通信行业标准
文件传真三类机检验测试方法
主题内容与适用范围
YD/T 703--93
本标准规定了符合GB3382要求的文件传真一类机的基本技术指标、安全性能、基本环境适应性、可靠性的测试方法。
本标准可作为文件传真三类机研制、生产、质量检测、维护测量的技术依之‘。2引用标准
电工电子产品基本环境试验规程总则GB2421
GB2422电工电子产品基本环境试验规程名词术语GB2423.1电工电子产品基本环境试验规程试验A：低温试验方法GB2423.2电工电子产品基本环境试验规程试验B：高温试验方法GB2423.3电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法GB2683
GB 2829
GB3382
GB3873
传真测试样张
周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）话路传真三类机在电话网中互通技术条件通信设备产品包装通用技术条件电工电子产品应用环境条件贮存GB 4798.1
GB6363文件传真质量主观评定方法GB 6587.71
电子测量仪器基本安全试验
YD282邮电通信设备可靠性通用试验方法YD514非话用户终端设备与公用电话网接口技术要求和测试方法YD/T589电话网上文件传真三类机承受传输损伤能力的基本要求YD/T612传真通信设备可靠性指标及试验方法3测试条件
除特殊规定外所有测试均应在下列正常条件下进行。3.1温度：15~35℃。
3.2相对湿度：45%~~75%RH。
3.3气压：86~106kPa。
3.4交流电源电压：220V±10%，50Hz士2%。3.5各项测试所用仪表应经计量鉴定合格，并在有效期内。3.6仪器仪表
3.6.1电平表：
输入阻抗：600Q和高阻抗；
频域：音频；
中华人民共和国邮电部1994-03-26批准1994-09-01实施

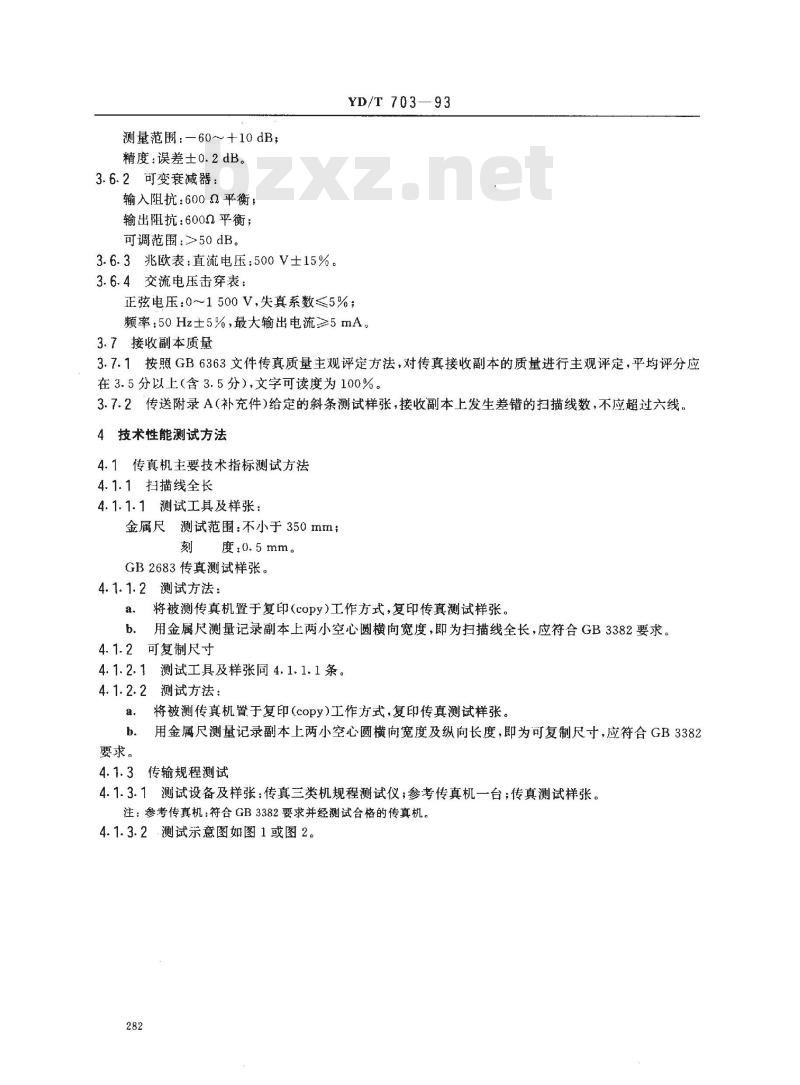

测量范围：—60～+10dB；
精度：误差士0.2dB。
3.6.2可变衰减器：
输入阻抗：600Q平衡；
输出阻抗：6000平衡；
可调范围：>50dB。
3.6.3兆欧表：直流电压：500V士15%。3.6.4交流电压击穿表：
YD/T 703—93
正弦电压：0～1500V，失真系数≤5%；频率；50Hz士5%，最大输出电流≥5mA。3.7接收副本质量
3.7.1按照GB6363文件传真质量主观评定方法，对传真接收副本的质量进行主观评定，平均评分应在3.5分以上（含3.5分），文字可读度为100%，3.7.2传送附录A（补充件）给定的斜条测试样张，接收副本上发生差错的扫描线数，不应超过六线。4技术性能测试方法
4.1传真机主要技术指标测试方法4.1.1扫描线全长
4.1.1.1测试工具及样张：
金属尺测试范围：不小于350mm；度：0.5mm
GB2683传真测试样张。
4.1.1.2测试方法：
a．将被测传真机置于复印(copy）工作方式，复印传真测试样张。用金属尺测量记录副本上两小空心圆横向宽度，即为扫描线全长，应符合GB3382要求。b.
4.1.2可复制尺寸
测试工具及样张同4.1.1.1条。
测试方法：
将被测传真机置于复印（copy）工作方式，复印传真测试样张。b.
用金属尺测量记录副本上两小空心圆横向宽度及纵向长度，即为可复制尺寸，应符合GB3382要求。
4.1.3传输规程测试免费标准下载网bzxz

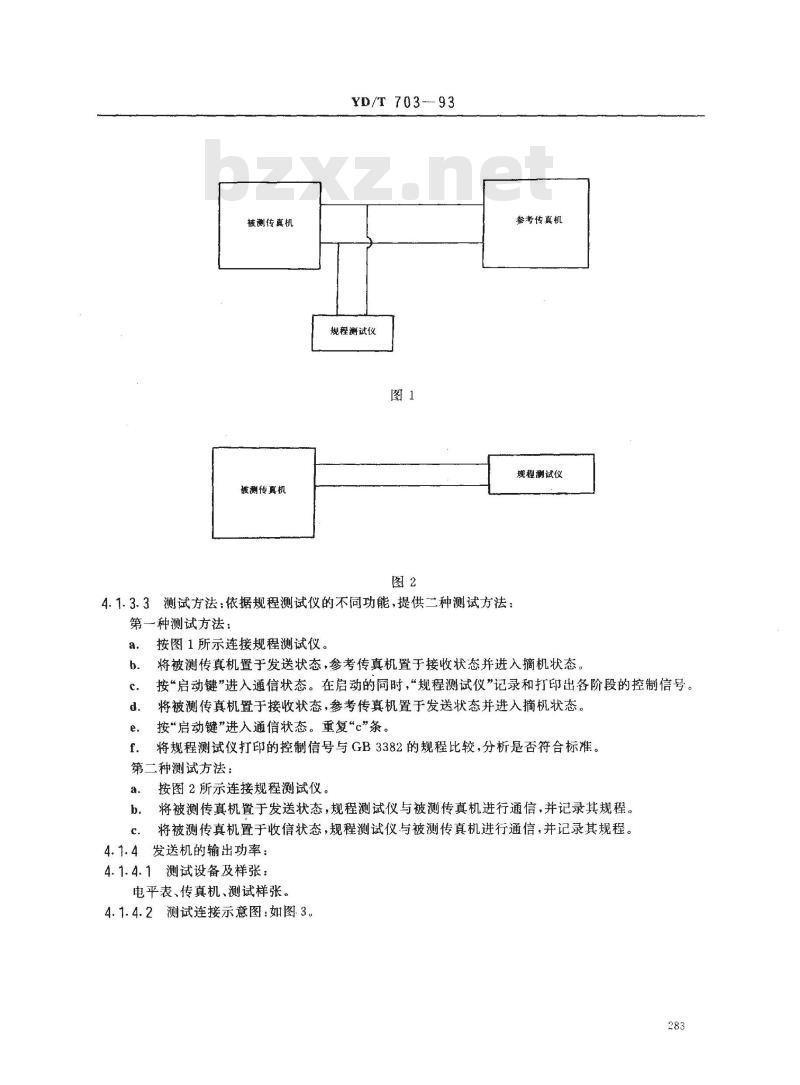

4.1.3.1测试设备及样张：传真三类机规程测试仪；参考传真机一台；传真测试样张。注：参考传真机：符合GB3382要求并经测试合格的传真机。4.1.3.2测试示意图如图1或图2。282
被测传真机
被测传真机
YD/T 703--93
规程测试仪
4.1.3.3测试方法：依据规程测试仪的不同功能，提供二种测试方法：第一种测试方法：
按图1所示连接规程测试仪。
蚕考传真机
现程测试仪
将被测传真机置于发送状态，参考传真机置于接收状态并进入摘机状态。按“启动键”进入通信状态。在启动的同时，“规程测试仪”记录和打印出各阶段的控制信号。将被测传真机置于接收状态，参考传真机置于发送状态并进人摘机状态。按“启动键”进入通信状态。重复“c”条。将规程测试仪打印的控制信号与GB3382的规程比较，分析是否符合标准。第二种测试方法：
按图2所示连接规程测试仪。
将被测传真机置于发送状态，规程测试仪与被测传真机进行通信，并记录其规程。将被测传真机置于收信状态，规程测试仪与被测传真机进行通信，并记录其规程。发送机的输出功率：
4. 1.4. 1
测试设备及样张：
电平表、传真机、测试样张。

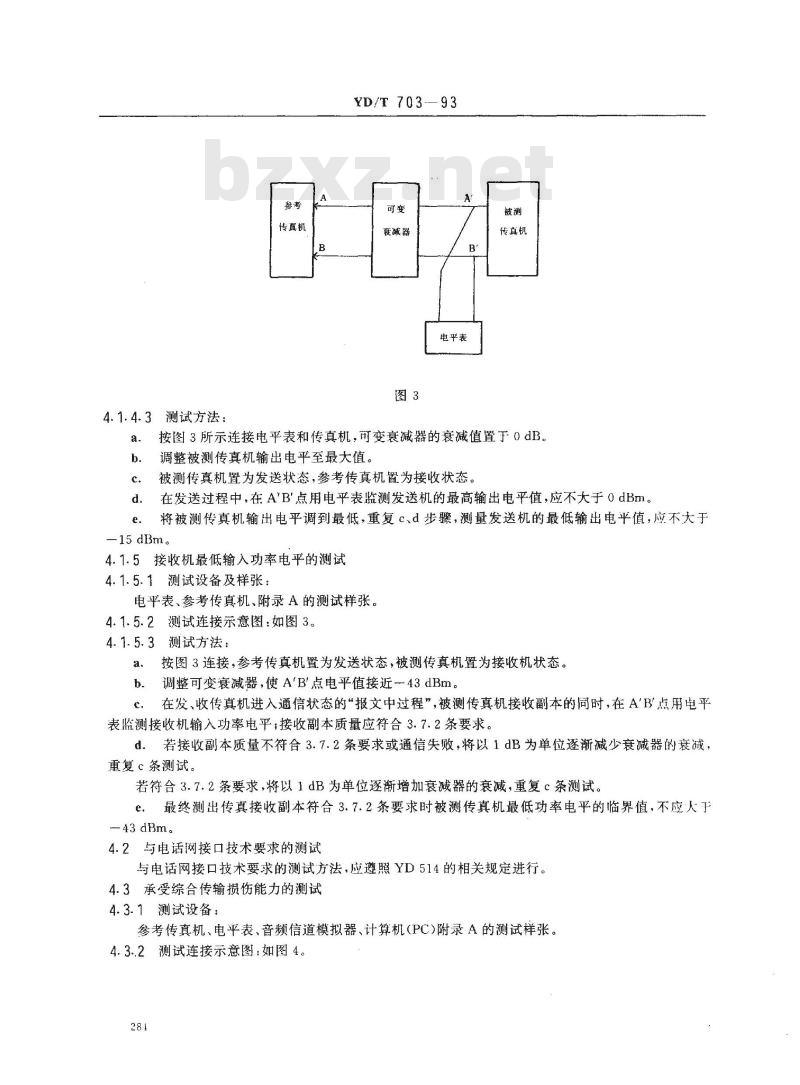

4.1.4.2测试连接示意图：如图3。283
4.1.4.3测试方法：
传真机
YD/T 703-—93
衰减器
电平表
传真机
按图3所示连接电平表和传真机，可变衰减器的衰减值置于0dB。调整被测传真机输出电平至最大值。被测传真机置为发送状态，参考传真机置为接收状态。在发送过程中，在A'B'点用电平表监测发送机的最高输出电平值，应不大于0dBm。将被测传真机输出电平调到最低，重复c、d步骤，测量发送机的最低输出电平值，应不大于-15 dBm。
4.1.5接收机最低输入功率电平的测试4.1.5.1测试设备及样张：
电平表、参考传真机、附录A的测试样张。4.1.5.2测试连接示意图：如图3。4.1.5.3测试方法：
a、按图3连接，参考传真机置为发送状态，被测传真机置为接收机状态。b.调整可变衰减器，使AB'点电平值接近一43dBm。在发、收传真机进入通信状态的“报文中过程”，被测传真机接收副本的同时，在A'B'点用电平C
表监测接收机输入功率电平；接收副本质量应符合3.7.2条要求。d.
若接收副本质量不符合3.7.2条要求或通信失败，将以1dB为单位逐渐减少衰减器的衰减，重复c条测试。
若符合3.7.2条要求，将以1dB为单位逐渐增加衰减器的衰减，重复c条测试。e.最终测出传真接收副本符合3.7.2条要求时被测传真机最低功率电平的临界值，不应人于-43dBm。
4.2与电话网接口技术要求的测试与电话网接口技术要求的测试方法，应遵照YD514的相关规定进行。4.3承受综合传输损伤能力的测试4.3.1测试设备：
参考传真机、电平表、音频信道模拟器、计算机(PC)附录A的测试样张。4.3.2测试连接示意图：如图4。284
电话机
YD/T703—93
·衰减失真
·群时延失真
·相位抖动
单频干扰
·随机噪声
·频率偏差
·谐波失真
信道损伤产生单光
可变摄藏器
音频信道模拟器
控制器

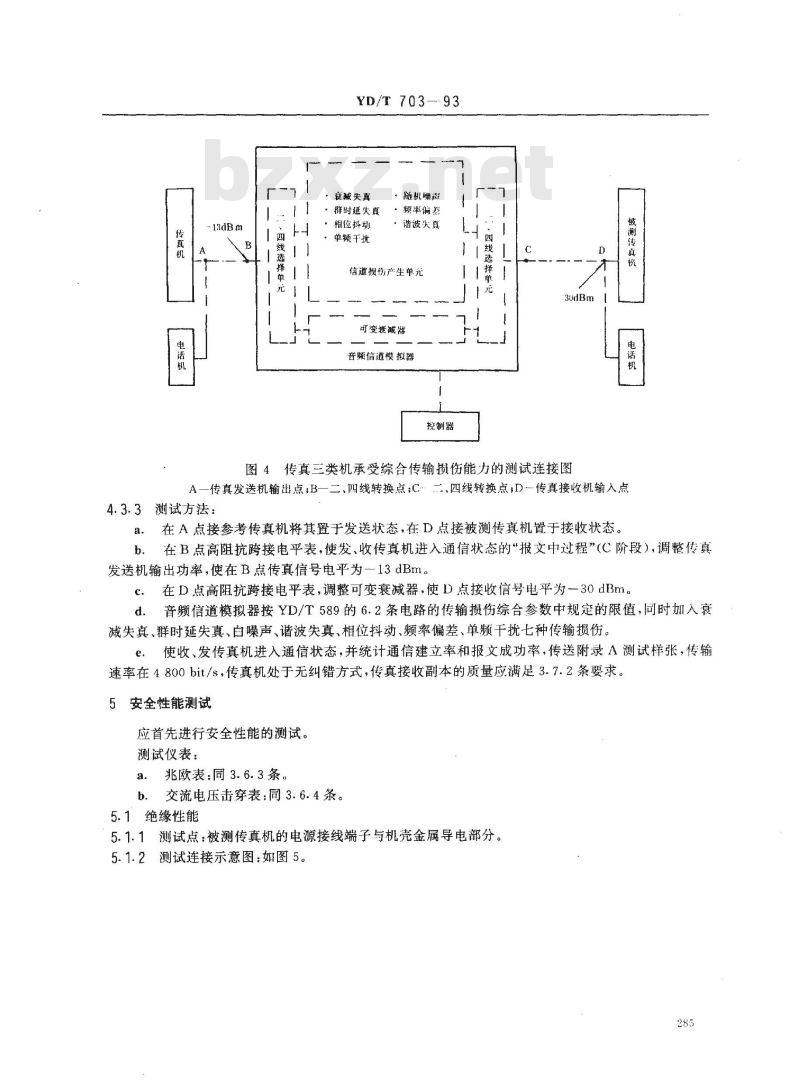

图4传真三类机承受综合传输损伤能力的测试连接图D
被澜传真机
A一传真发送机输出点；B一二、四线转换点;C二、四线转换点;D---传真接收机输入点4.3.3测试方法：
a.在A点接参考传真机将其置于发送状态，在D点接被测传真机置于接收状态。在B点高阻抗跨接电平表，使发、收传真机进入通信状态的报文中过程”（C阶段），调整传真b.
发送机输出功率，使在B点传真信号电平为一13dBm。c在D点高阻抗跨接电平表，调整可变衰减器，使D点接收信号电平为一30dBm。d．音频信道模拟器按YD/T589的6.2条电路的传输损伤综合参数中规定的限值，同时加入衰减失真、群时延失真、白噪声、谐波失真、相位抖动、频率偏差、单频干扰七种传输损伤。使收、发传真机进入通信状态，并统计通信建立率和报文成功率，传送附录A测试样张，传输e,
速率在4800bit/s，传真机处于无纠错方式，传真接收副本的质量应满足3.7.2条要求。5安全性能测试
应首先进行安全性能的测试。
测试仪表：
a．兆欧表：同3.6.3条。
b．交流电压击穿表：同3.6.4条。5.1绝缘性能
5.1.1测试点：被测传真机的电源接线端子与机壳金属导电部分。5.1.2测试连接示意图：如图5。285
5.1.3测试方法：
被测传真机
YD/T 703—93
电源插头
机尧金属部分
被测传真机电源开关在接通位置，但不加电。a.
兆欧表
调整兆欧表直流电压至500V，稳定5s后测量其绝缘电阻值，应不小于2MQ。b.
5.2耐压性能
5.2.1测试点：被测传真机的电源接线端子与机壳金属导电部分。5.2.2测试连接图：如图5将兆欧表换为交流电压击穿表。5.2.3测试方法：
被测传真机电源开关在接通位置，但不加电。a.
调整交流电压击穿表的交流电压逐渐上升至1500V，稳定之后保持1min，再平稳下降至h.
0V。在上述试验过程中不应出现飞弧和击穿现象。注：如装有避雷器，应将其断开再作耐压性能测试。6环境适应性试验
本标准规定的环境试验方法中的术语及总原则符合GB2421、GB2422的相关规定，所用试验设备及仪表符合GB2423的有关规定。试验顺序应按低温、恒定湿热、高温、运输顺序进行。6.1低温试验
低温试验分工作温度试验和贮存温度试验：6.1.1工作温度下限试验
按照GB2423.1中试验Ad散热试验样品的温度渐变的低温试验方法进行。被测传真机进行试通，应能正常发送和接收报文，报文质量应达到3.7.1条要求。a.
b.被测传真机处于待机状态，放入试验箱内，开动冷源，将试验箱温度降到十5土3℃待温度稳定并持续2h后，检查传真机应能正常发送和接收，副本质量应达到3.7.1条要求。6.1.2贮存低温下限试验
按GB2423.1试验Ab非散热试验样品的温度渐变的低温试验方法进行，其贮存测试按GB 4798.1规定。
被测传真机进行试通，应能正常发送和接收报文，报文质量达到3.7.1条要求。b．被测传真机不包装不通电，以正常工作位置放入试验箱内，使试验箱内温度降到一25土3℃温度稳定后持续2he
c。试验结束后取出传真机，除去表面水滴，传真机保持在正常大气条件下并恢复2h后，接通电源，进行收发试验。设备应能正常工作，接收质量应满足3.7.1条要求。6.2恒定湿热试验
分工作条件下的恒定湿热试验和贮存条件下的恒定湿热试验两种。286
6.2.1工作条件下恒定湿热试验
YD/T 703--93
按GB2423.3试验Ca恒定湿热试验方法进行试验。a，被测传真机进行试通，应能正常发送和接收报文，报文质量应达到3.7.1条要求。b．被测传真机不包装，以待机状态放入试验箱内，调整温箱温度到40士2C、湿度至（90±3）%RH持续2h后检查传真机应能正常工作，副本质量应达到3.7.1条要求。6.2.2存贮条件下的恒定湿热试验试验方法按GB2423.3试验Ca恒定湿热试验方法进行试验。a．被测传真机进行试通，应能正常发送和接收报文，报文质量应达到3.7.1条要求。b．被测传真机在不包装、不通电的情况下，放入试验箱内，在40士2℃条件下预热2h，再将湿度调至（93士3）%RH，并持续48h。试验结束后取出传真机，检查传真机金属结构件表面锈湿程度。测潮态绝缘电阻应满足要求，c.
待恢复至3.1~~3.3条要求后，接通电源做收报、发报试验，副本接收质量应能满足3.7.1条要求。6.3高温试验
分工作温度试验和贮存温度试验两种。6.3.1工作温度上限试验
试验方法按GB2423.2中试验Bd散热样品温度渐变高温试验方法进行。a被测传真机进行试通，应能正常发送和接收报文，报文质量应达到3.7.1条要求。b。被测传真机不包装，以正常工作位置放入试验箱内开动热源，使试验箱内温度达到40士2℃，温度稳定并持续2h后，传真机应能正常工作，接收副本质量应达到3.7.1条要求。6.3.2贮存高温上限试验
试验方法按GB2423.2试验Bb非散热样品温度渐变高温试验方法进行。被测传真机进行试通，应能正常发送和接收。a.
b。被测传真机不包装，不通电，放入试验箱内，使温箱温度升到55±2C，持续时问16h。c.
条件试验结束后，取出被测传真机，待自然恢复到正常温度后装记录纸，加电进行发送和接收报文试验，设备应能正常工作，副本质量应符合3.7.1条要求。6.4运输试验
被测传真机按GB3837的规定包装；设备置于卡车中，并固定；
汽车的负载不低于汽车额定负载的1/3；汽车在三级公路行车200km，行速25～40km/h，刹车不少于5次，d.
运输试验做完后，检查外观包装箱应没有明显的破坏。开箱检查传真机，表面不应有机械损伤被测传真机通电并进行收发试验，接收副本质量应符合3.7.1条要求。f.
也可采用其它模拟运输的方法试验。7可靠性(MTBF)试验
本标准规定的可靠性试验方法中所涉及的名词术语的定义及符号符合YD282的有关规定。7.1试验方案
根据可靠性试验目的可分为验证试验和测定试验。本标准只规定了可靠性验证试验方案。在可靠性验证试验中，对以指数分布描述的恒定失效率进行试验时，可分为两种基本类型：7.1.1定时截尾试验方案：按YD/T612方案a。7.1.2截尾序贯试验方案：按YD/T612方案b。7.2试验条件
电应力
YD/T703—93
根据输入电源电压变化土10%的要求，电压循环时间分配为：占试验时间50%的时间在标称输入电压下工作；有25%的时间在最高输入电压下工作；有25%的时间在最低输入电压下工作。b．热应力
传真机应在测试条件3.1～3.3条规定的环境温度下工作。但在最高环境温度下工作时间不得少于整个试验时间的25%。
7.3工作方式
a．传真机可连续工作或间断工作，工作循环周期可分为4h、8h、16h或24h。b．每小时收、发传真测试样张各5~～~10张，余下的时间处于待机状态。c.
发送、接收传真测试样张通常按照环试方式进行，对不具备专线功能的传真机，可以采取其它办法。
7.4失效判据
7.4.1被测传真机出现下列现象之一则视为故障：传真机不能发送接收报文；
接收的副本按GB6363表1的评定尺度，评定质量等级为2分或1分：b.
按GB6363规定的可读度评定方法，对接收副本中4号学可读度在98%以下；d.
有通话联络功能的设备：不能正常进行通话。7.4.2被测传真机出现下列情况之一，不视为设备本身的故障：a.
由于安装损坏意外事故或使用不当造成的设备故障；由于外应力超过规定值，以及试验过程中人为因素造成的设备故障；b.
由于参考传真机故障引起被测传真机的故障。7.5试验样品及抽样数量
7.5.1试验样品必须是从母体中随机抽取的，产品母体必须是按同一设计文件和生产工艺进行生产的产品。
7.5.2抽样数量
抽样按国标GB2829周期检查计数抽样程序及抽样表中规定的判定水平，一次抽样方案抽样。7.6试验时间
7.6.1采用定时截尾试验方案时，试验到总的设备小时数能按规定的试验方案作出接收或拒收判决时就截止，或根据情况由生产方、使用方商定。7.6.2采用序贯试验时间应根据最大允许试验时间来设计。7.6.3总试验时间的计算方法：
传真机可靠性试验通常采用有替换定时截尾寿命试验，抽取n个样品在规定的条件下做寿命试验，若在试验中有样品发生失效，立即用好样品做替换，或立即修复（时间除外）后继续试验到规定的时间T停止，则总试验时间为：·
式中：n———参加试验的样品数；t一试验截尾时间,h。
7.7用试验观测数据估计平均无故障工作时间（MTBF）任何试验方案的MTBF假设的上限值8。或下限值6都不能用来估价MTBF的验证值，MTBF的验证值应由试验结果按YD282中3.5条相关规定来计算平均无故障工作时间（MTBF）。288
YD/I 703-- 93
传真测试样张
（补充件）
人民共和国邮电部
中华人
附加说明：
YD/T703—93
本标准由中华人民共和国邮电部提出。本标准由邮电部电信传输研究所归口。本标准由邮电部电信传输研究所负责起草。本标准主要起草人苟雅莉。
