【通信行业标准(YD)】 数字程控调度机技术要求和测试方法

YD/T954—1998

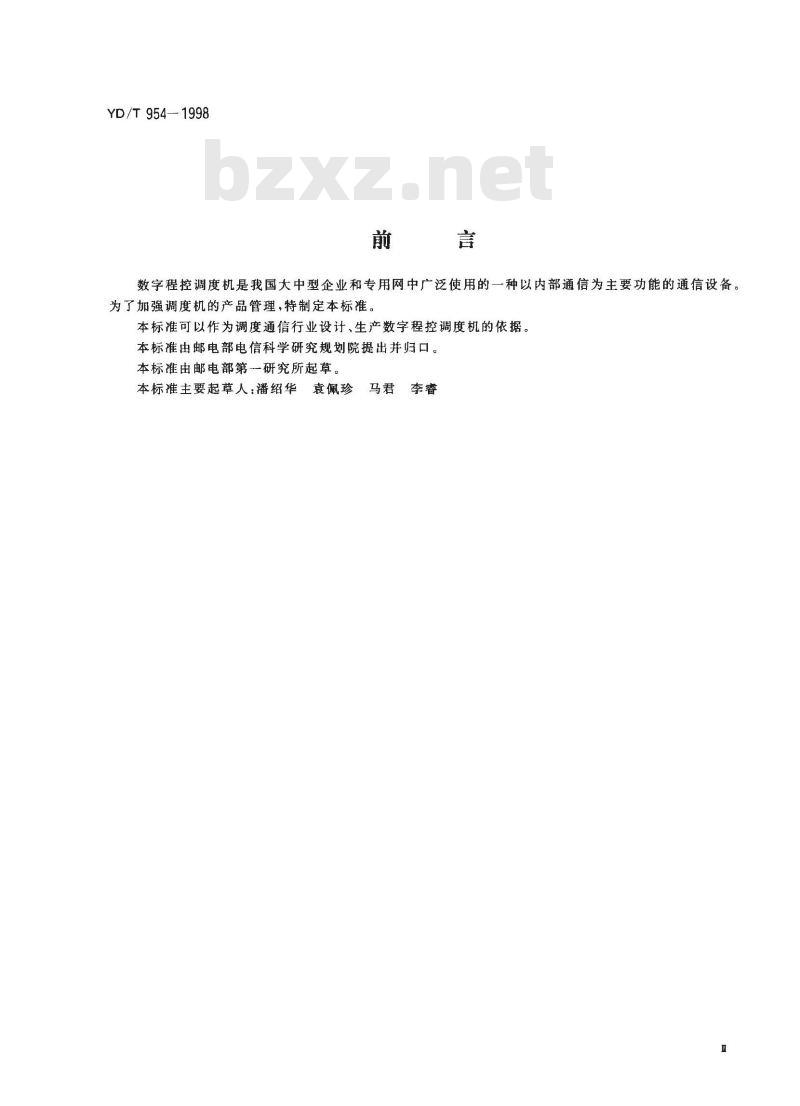

数字程控调度机是我国大中型企业和专用网中广泛使用的一种以内部通信为主要功能的通信设备。为了加强调度机的产品管理，特制定本标准。本标准可以作为调度通信行业设计、生产数字程控调度机的依据，本标准由邮电部电信科学研究规划院提出并归口。本标准由邮电部第一研究所起草。本标推主要起草人：潘绍华
袁佩珍
1范围

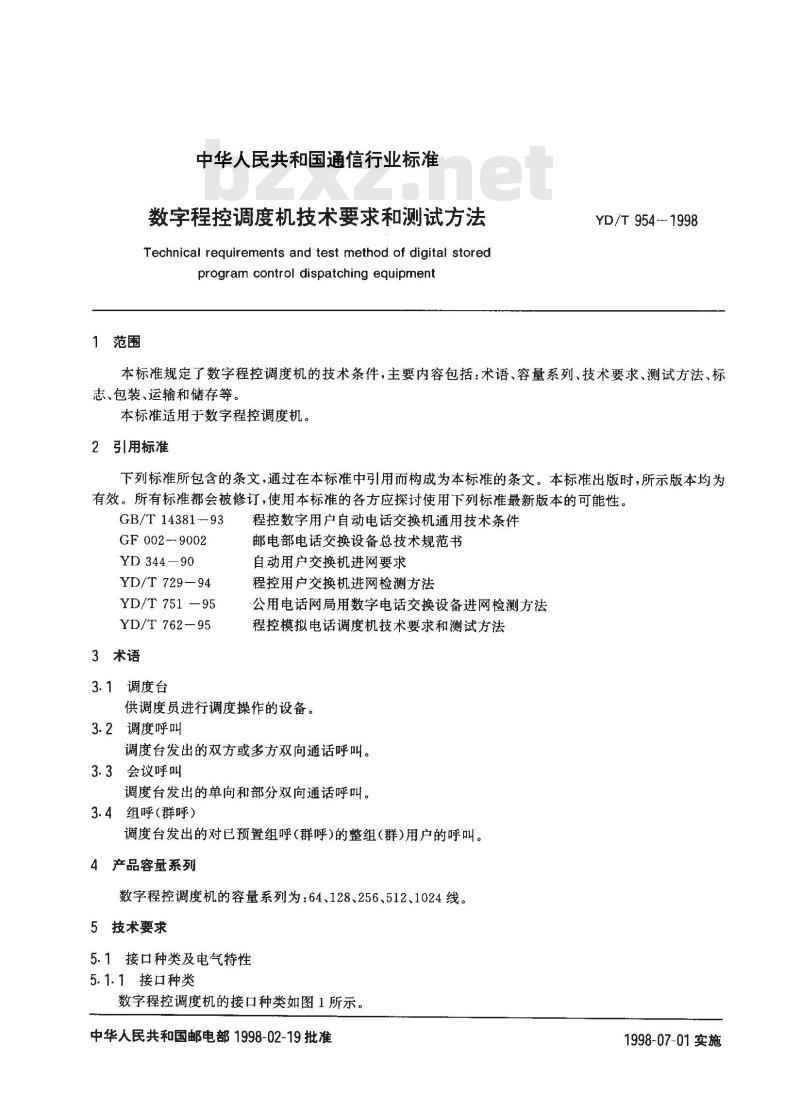

中华人民共和国通信行业标准
数字程控调度机技术要求和测试方法Technical requirements and test method of digital storedprogram control dispatching equipmentYD/T 954- 1998
本标准规定了数字程控调度机的技术条件，主要内容包括：术语、容量系列、技术要求、测试方法、标志、包装、运输和储存等。
本标准适用于数字程控调度机。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 14381 -- 93
GF 002- 9002
YD 344—90
YD/T 729-94
YD/T 751 —95
YD/T 762—95
3术语
3.1调度台
程控数字用户自动电话交换机通用技术条件邮电部电话交换设备总技术规范书自动用户交换机进网要求
程控用户交换机进网检测方法
公用电话网局用数字电话交换设备进网检测方法程控模拟电话调度机技术要求和测试方法供调度员进行调度操作的设备。3.2调度呼叫
调度台发出的双方或多方双向通话呼叫。3.3会议呼叫
调度台发出的单向和部分双向通话呼叫。3.4组呼（群呼）
调度台发出的对已预置组呼（群呼)的整组（群)用户的呼叫。4产品容量系列
数字程控调度机的容量系列为：64、128、256、512、1024线。5技术要求
5.1接口种类及电气特性
5.1.1接口种类
数字程控调度机的接口种类如图1所示。中华人民共和国邮电部1998-02-19批准1998-07-01实施
5.1.1.1用户侧接口
（总配线架）
接口Z
用户侧
YD/T 954-1998
（数字配线架）
（总配线架）
中继侧

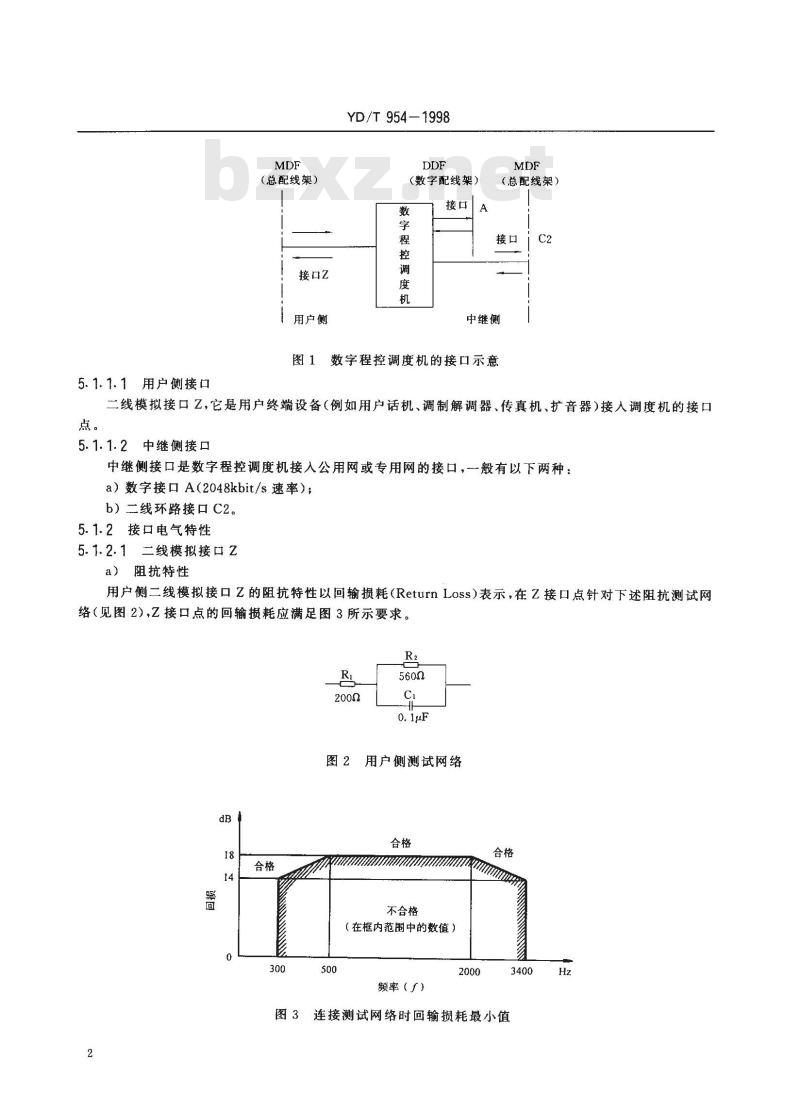

图1数字程控调度机的接口示意
二线模拟接口Z，它是用户终端设备（例如用户话机、调制解调器、传真机、扩音器）接入调度机的接口点。
5. 1. 1.2
中继侧接口
中继侧接口是数字程控调度机接入公用网或专用网的接口，般有以下两种：a）数字接口A（2048kbit/s速率）；b）二线环路接口C2。
5.1.2接口电气特性
5.1.2.1二线模拟接口z
a）阻抗特性
用户侧二线模拟接口Z的阻抗特性以回输损耗(Return Loss)表示，在Z接口点针对下述阻抗测试网络（见图2），Z接口点的回输损耗应满足图3所示要求。R
图2用户侧测试网络
不合格
（在框内范围中的数值）
频率（了）
图3连接测试网络时回输损耗最小值Hz

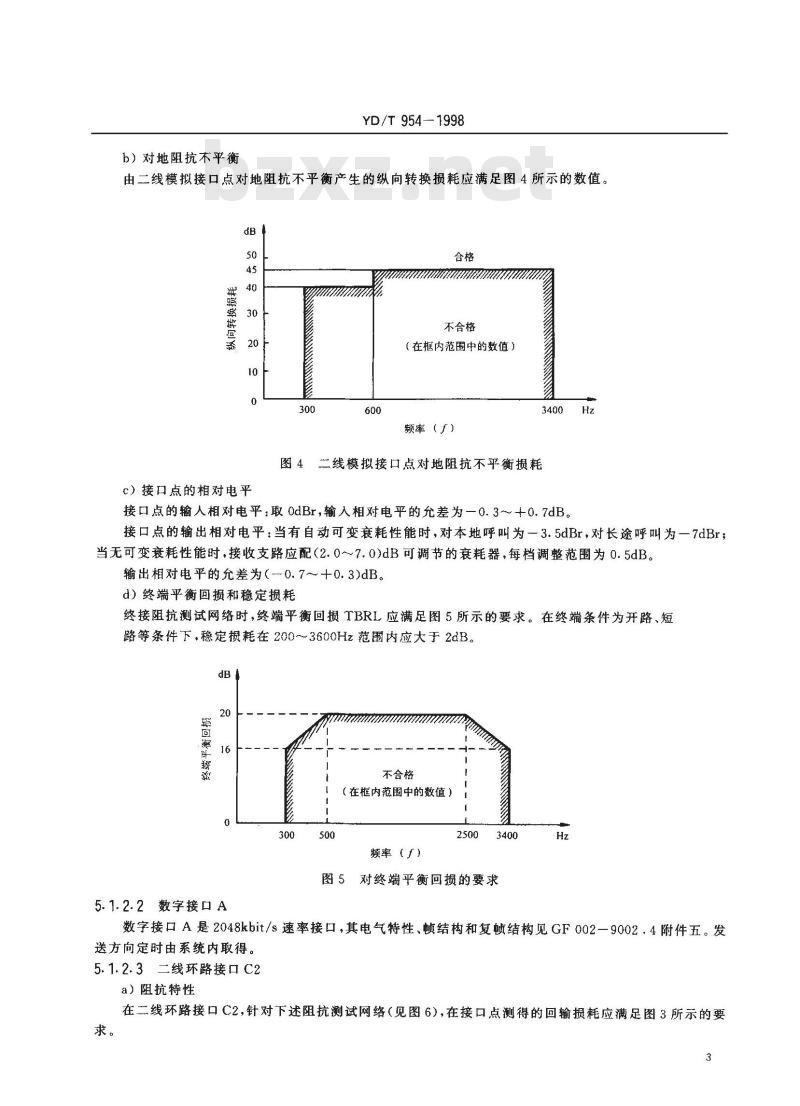

b）对地阻抗不平衡
YD/T 954-1998
由二线模拟接口点对地阻抗不平衡产生的纵向转换损耗应满足图4所示的数值。dBt
c）接口点的相对电平
不合格
（在框内范围中的数值）
频率（）
图4二线模拟接口点对地阻抗不平衡损耗接口点的输人相对电平：取0dBr，输入相对电平的允差为一0.3～十0.7dB。接口点的输出相对电平：当有自动可变衰耗性能时，对本地呼叫为一3.5dBr，对长途呼叫为一7dBr;当无可变衰耗性能时，接收支路应配(2.0~7.0)dB可调节的衰耗器，每档调整范围为0.5dB。输出相对电平的允差为（—0.7～+0.3)dB。d）终端平衡回损和稳定损耗
终接阻抗测试网络时，终端平衡回损TBRL应满足图5所示的要求。在终端条件为开路、短路等条件下，稳定损耗在200~~3600Hz范围内应大于2dB。dB
不合格
（在框内范围中的数值）
5.1.2.2数字接口A
频率（）
，对终端平衡回损的要求
数字接口A是2048kbit/s速率接口，其电气特性、顿结构和复顿结构见GF002一9002.4附件五。发送方向定时由系统内取得。
5.1.2.3二线环路接口C2
a）阻抗特性
在二线环路接口C2，针对下述阻抗测试网络（见图6），在接口点测得的回输损耗应满足图3所示的要求。
b）对地阻抗不平衡
YD/T954—1998

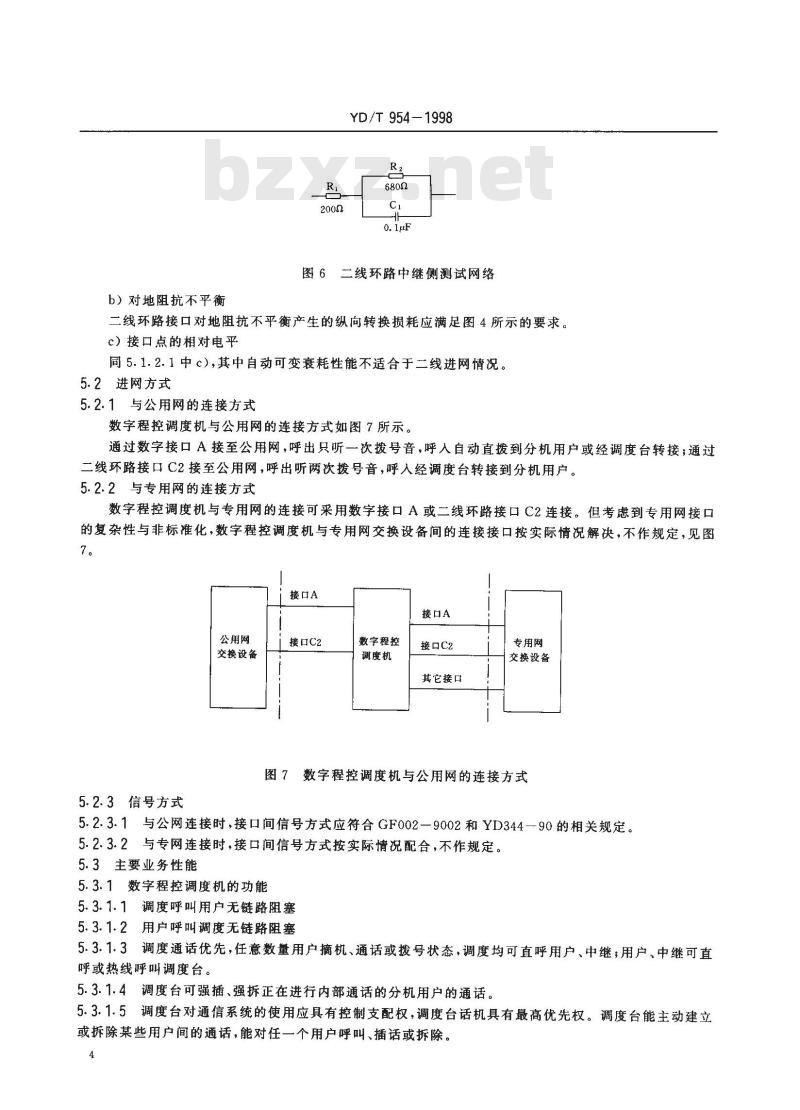

图6二线环路中继侧测试网络
二线环路接口对地阻抗不平衡产生的纵向转换损耗应满足图4所示的要求。c）接口点的相对电平
同5.1.2.1中c），其中自动可变衰耗性能不适合于二线进网情况。5.2进网方式
5.2.1与公用网的连接方式
数字程控调度机与公用网的连接方式如图7所示。通过数字接口A接至公用网，呼出只听一次拨号音，呼人自动直拨到分机用户或经调度台转接；通过二线环路接口C2接至公用网，呼出听两次拨号音，呼人经调度台转接到分机用户。5.2.2与专用网的连接方式
数字程控调度机与专用网的连接可采用数字接口A或二线环路接口C2连接。但考虑到专用网接口的复杂性与非标准化，数字程控调度机与专用网交换设备间的连接接口按实际情况解决，不作规定，见图7。
接口A
接口A
公用网
交换设备
5.2.3信号方式
接口C2
数字程控
调度机
接口C2
其它接口
专用网
交换设备
图7数字程控调度机与公用网的连接方式5.2.3.1与公网连接时，接口间信号方式应符合GF002—9002和YD344—90的相关规定。5.2.3.2与专网连接时，接口间信号方式按实际情况配合，不作规定。5.3主要业务性能
5.3.1数字程控调度机的功能
5.3.1.1调度呼叫用户无链路阻塞5.3.1.2用户呼叫调度无链路阻塞5.3.1.3调度通话优先，任意数量用户摘机、通话或拨号状态，调度均可直呼用户、中继；用户、中继可直呼或热线呼叫调度台。
5.3.1.4调度台可强插、强拆正在进行内部通话的分机用户的通话。5.3.1.5调度台对通信系统的使用应具有控制支配权，调度台话机具有最高优先权。调度台能主动建立或拆除某些用户间的通话，能对任一个用户呼叫、插话或拆除。4
5.3.1.6调度功能
a）调度方式
YD/T 954-1998
调度台可通过下列3种可选方式向调度对象发送调度命令：1）语音通道方式
2）远程计算机连网方式
3）文字传真方式
b）调度范围
数字程控调度机具有对包括公用网、专网及分机用户进行调度的功能。c）调度台操作键种类
调度台应具备“功能键”和“用户键”两大类操作键，供调度员操作。用户键，代表一个号码：可以为用户/中继号码，也可为组呼时的组号。功能键，能提供完成各种调度、会议、转接等功能的键。d）“用户键”设置功能
调度台的每个“用户键”可设置成与一个用户（包括公用网、专网或分机用户），一条中继，一个组呼或一个会议相对应，并能直观地将设置内容显示于各“用户键”上。e）“组呼”功能的等级设置功能1）“组呼”可以设置等级，调度系统允许设置多个“组呼”，每个等级只对应一个“组呼”。同一调度台可以设置多组“组呼”。
2）同一用户允许被设置在不同等级的组呼内，当多个组呼同时发生时，该用户被接至等级最高的组呼内通话。
3）调度系统可以同时发出多个“组呼”呼叫。f）调度台状态提示功能
调度台对调度操作进展状态和调度对象状态均应有提示。g）调度台操作功能
1）调度员通过调度台实施调度操作。调度机可以配置一个或多个调度台。若有多个调度台，可根据需要划分为若干个调度台组，进行分组操作。2）调度员可通过按相应的“用户键”或拨号方式进行调度呼叫，实现点呼、组呼等多种呼叫功能。3）多个调度台时，同组调度台内具有互助功能，当用户或外线呼叫调度台时，所有同组互助的调度台都有声、光响应，任一调度台都可应答；调度台全忙时，具有呼人排队等待功能，在所有调度台上均显示进人排队等待的呼叫。
4）调度台可预置轮询呼叫次序，并依次自动发出呼叫，也可中途人工干预。5.3.1.7电话会议功能
a）调度台能通过点呼或会议组呼呼出会议出席者，并具增减用户及“点名”的功能。b）调度台与会议主席可为双向用户，会议出席者为单/双工通话用户，由调度员完成操作控制。c）调度台可中途退出/返回会议（在此期间调度员不再控制会议）。5.3.1.8区别调度呼叫与普通呼叫振铃的功能5.3.1.9调度与会议过程中对挂机用户可以自动再振铃5.3.1.10用户功能
可对每个用户进行等级设置，如调度等级、呼出等级等。5.3.1.11中继局向设置功能
对中继局向分组设置，可以是一条中继一个局向，也可以是多条中继一个局向。可以设置多个中继局向接至公用网或专用网。
5.3.1.12密码保护
YD/T 954—1998
用户等级设置和中继局向设置等均需输入正确密码才能操作，密码可以自行修改。3键权跟踪功能
5.3. 1.13
当一个调度台有两部以上调度话机时，各话机能分组调度，该调度台上的按键操作权归属哪部调度话机应能自动跟踪。
5.3.1.14能提供实时同步录音接口5.3.1.15
5交换功能
a）分机用户可通过拨号进行用户间的呼叫。b）调度台和有权拨外线的用户具有直接拨外线功能。c）分机用户可通过调度转接至公用网或专网的用户。d）外线用户呼人可由调度台转接至任一分机用户或外线直接呼叫调度机中的任一分机用户。e）具有值班话机功能
f）对脉冲话机拨号和双音频话机拨拔号均能兼容。5.3.2维护管理功能及可靠性
5.3.2.1数字程控调度机的维护管理a）可观察所有分机用户的忙闲、类别及正在呼叫调度台的分机号等信息，亦可在终端上修改用户类别、中继局向及本机密码等数据b）对分机用户、中继及键盘可进行自动测试，并指出故障部位。c）数字程控调度机容量≥128线，必须具备远端维护功能。5.3.2.2调度台操作的维护管理
能对调度员姓名、工号、操作权限口令以及每次登录和退出系统的时间进行记录与核对。5.3.2.3可靠性要求
容量≥128线的数字程控调度机的重要部件，例如处理机、交换网络、电源等必须采用热备份结构，具有告警、故障自动诊断、倒换等功能。5.3.3复原方式
5.3.3.1分机用户之间
采用互不控制方式，任何一方挂机，经0.3s后通话电路复原，挂机用户自由，另一方听忙音。5.3.3.2调度台与分机、公用网/专网用户之间调度台与分机、公用网/专网用户之间的呼叫，机内设备由调度台控制复原，当用户先挂机时，调度台自动向该用户再振铃，直至该用户摘机为止。5.3.3.3分机用户与公用网/专网用户之间分机用户与公用网/专网用户之间采用主叫控制方式或互不控制。5.3.4数字程控调度机组网功能
数字程控调度机≥128线时，必须具备组网功能。5.4信号方式
5.4.1用户信号方式
5.4.1.1与号盘话机、直流脉冲按键话机有关的用户信号接收技术指标：a）脉冲速度为（8～14)个脉冲/秒。b）脉冲断续比（1.32.5）:1。
c）脉冲串间隔≥350ms。应能可靠识别。5.4.1.2与多频按键话机有关的用户信号接收技术指标a）频率组合见表1。
低频群(Hz）
高频群（Hz）
b）技术指标见表2。
标称频率
YD/T 954-1998
表1频率组合方式
11（*）
表2用户信号接收技术指标
发号器
低频群：697、770、852、941Hz高频群：1209、13361477、1633Hz不超过±1.5%
低频群：一9±3dBm
高频群：—7±3)dBm
组成一个信号的高频分量电平不能小于低频分量电平，且电平差不大于（2士1)dB
由谐波、互调引起的总失真
信号极限时长
信号间隔时长
5.4.1.3用户线条件
比基波电平至少低20dB
>40ms/每位
1>40ms
a）最大环路电阻（包括话机电阻）≥1ka，回路电流≥18mA。b）线间绝缘电阻≥20ka。
c）线间电容≤0.5μF。
5.4.1.4中继线条件
二线环路中继线条件为：
a）最大环路电阻（包括中继器的环路电阻）为1.8k2。b）线间绝缘电阻≥20ka。
c）线间电容≤0.7μF。
12(#）
接收器
士2.0%以内可靠接收
士3.0%以外保证不接收
±2.0%～士3.0%之间不保证接收双频工作时
单频接收电平
范围：—4～—23dBm
双频工作时单频不作动作
电平：一31dBm
双频电平差：≤6dB
(30~40)ms/位
(3040)ms
5.4.2数字程控调度机接至公用网/专网交换设备用户级的中继信号方式5.4.2.1二线环路中继转发号盘脉冲其参数应符合以下要求：a）脉冲速度为：（10土1)个脉冲/秒。7
b）脉冲断续比：（1.6士0.2)：1。c）脉冲串间隔：≥500ms。
YD/T954—1998
5.4.2.2二线环路中继转发双音多频信号的技术指标应符合表2中发号器的技术指标要求。5.4.3数字程控调度机至公用网的中继信号方式5.4.3.1数字型线路信号的编码、含义及技术指标应符合GF002一9002.1中5.4节的要求。5.4.3.2带内单频脉冲线路信号的技术指标应符合GF002一9002.1中5.5节的要求。5.4.3.3多频记发器信号的技术指标应符合GF002-9002.1中5.6～5.7节的要求。5.5铃流及信号音
5.5.1铃流的技术指标
5.5.1.1铃流源为（25士3)Hz正弦波，谐波失真≤10%，输出电压为（75士15)Vrms。5.5.1.2振铃采用5s断续，即1s送、4s断，断续时间各允许偏差不超过土10%。5.5.2信号音的技术指标
5.5.2.1信号音源为（450士25)Hz正弦波，谐波失真≤10%。5.5.2.2各种信号音的含义、结构及发送电平应符合GF002一9002.1中5.8.2节的要求。5.6网同步
5.6.1当数字程控调度机经数字中继与公用网相连接时，采用主从同步方式，配备4级时钟。5.6.2时钟的最低精确度为士50×10-6。5.6.3时钟的牵引范围为能够同步到准确度为士50×10-‘的时钟。5.7过压过流保护
数字程控调度机对过压过流的保护性能应满足GF0029002.1第十五章的要求。5.8可靠性指标
5.8.1系统中断
由于硬件或软件造成故障，使用户不能发出、接受和完成呼叫的时间大于30s称为中断。当调度员不能完成调度操作或影响整机50%以上用户的接续时，称为系统中断。在系统开通割接后，全系统中断，20年累计不能超过2h。
5.8.2硬件故障
要求故障次数≤0.15次/100门/月。5.9大话务量测试要求
5.9.1内部呼叫接续故障率应≤1%。5.9.2内部呼叫加自环（出中继及人中继)的接续故障率应≤1%。5.10传输要求
5.10.1传输损耗
数字程控调度机分机用户至分机用户或分机用户在二线环路中继之间的传输损耗应不大于7dB，并且不得小于 2dB。
5.10.2两个方向间传输损耗一致性在基准频率为1020Hz，实际的传输损耗在两个传输方向之间的差别不得超过1dB。5.10.3短时间内损耗随时间变化以频率1020Hz，电平为一10dBm0的信号加人一个Z接口，在另一个Z接口接收到的电平在任一标准运行的10min间隔内与开始测试时的电平比较，其变化值不大于士0.2dB。5.10.4衰耗频率失真
当一个基准频率1020Hz，电平为10dBm0的正弦信号加到一个Z接口的输人端，在300Hz到3400Hz范围内，在输出端以1020Hz测得的衰耗为0dB，其它频率衰耗偏离值应符合以下要求：(300～400)Hz
(-0. 6~～+2. 0)dB
(400-~600)Hz
(600~2400)Hz
(2400～3000)Hz
(3000～3400)Hz
YD/T 954—1998
(0. 6～+1.5)dB
(-0. 6~～+0. 7)dB
(0. 6～+1. 1)dB
(-0. 6~ +3. 0)dB
5.10.5增益随输入电平变化
一次局内接续输入电平值为（一55～+3)dBm0、频率为1020Hz的正弦信号，其输出端口相对于-10dBmO输入信号时的电平波动应符合以下值：(+3.0~～—40)dBm0
(40~50)dBm0
(-50～—55)dBm0
5.10.6杂音
为±0. 5dB
为士1.OdB
为±3.OdB
5.10.6.1衡重杂音应≤一65dBmOp5.10.6.2非衡重杂音
忙时的非衡重杂音电平应≤40dBm0（测试频率为30Hz～20kHz）。5.10.7群时延
5.10.7.1绝对群时延
-次局内接续在（500～2800)Hz频带内，从分机用户A到分机用户B，再加上用户B到用户A互连，测得的绝对群时延平均值应<3000us，其中95%的数值≤3900μus。5.10.7.2群时延失真
在二线模拟接口点之间的一个传输方向上的群时延失真应符合以下要求：(500 ~～600)Hz
(600 ~1000)Hz
(1000~2600)Hz
(2600 ~~ 2800)Hz
5.10.8总失真
≤1800μs
≤900μs
≤300μs
≤1500μs
一次局内二线接口间接续用1020Hz正弦波信号加到输人端进行测量时，信号总失真比应大于下式计算值：
S/Nt = Ls + L。- 10lg[10(La+Lo-s/N)/10 + 100//10)]其中：S/NT：修正后的数字调度机信号对总失真之比Ls：测试信号的信号电平（单位dBmo）Lo：输出相对电平（dBr）
Ln：由模拟部分引起的杂音，为一67dBmOpS/N：PCM通路转换设备的信号对总失真的比值测试信号电平为0～一45dBm0，被测接口输出相对电平分别为一7.OdBr或一3.5dBr时，按上式计算的总失真指标值见表3。
表3总失真指标
总失真(dB）
发送电平(dB)
二线模拟接口
总失真(dB)）
发送电平(dB）
5.10.9输出端带外信号鉴别
YD/T954—1998bzxZ.net
续表3
二线模拟接口
在频率300~~3400Hz范围内将电平为0dBm0的任何频率的正弦信号加到被测通路输入端，则在其输出端选测的带外寄生镜象频率信号电平应≤一25dBmO。5.10.10输出端带内寄生信号
两模拟接口通路间在7001100Hz频率范围内（不包括8kHz的分频），任何频率的正弦信号以0dBm0的电平加到通路输人端，在通路输出端口的300～3400Hz频段内选测的除输人信号频率外的任何带内信号电平应≤一40dBm0。
5.10.11输入端带外信号鉴别
两模拟接口组成的通路间，输人端加人频率高于4.6kHz，电平为一25dBm0的任一正弦信号，输出端的任何镜像频率的信号电平应<一50dBm0。5.10.12串音衰耗
输入信号频率为1020Hz，电平为0dBm0，任何两个相邻的通话回路间的串音衰耗应大于67dB。5.10.13互调失真
两个电平相等的带内信号f1和f2同时加人--信道输人端，在输出端的交调产物2f1-f2和2f2f1的电平应比任一单频f1或f2电平低35dB。5.10.14终端平衡回输损耗
在二线模拟用户接口处，终端平衡回损测试网络时，终端平衡回损应满足以下要求：300Hz：
≥16dB
(500～2500)Hz：≥20dB
3400Hz：
≥16dB
5.10.15数字中继接口间传输特性5.10.15.1误码
通过数字程控调度机数字中继接口A间形成的单向64kbit/s数字通路的数字传输，长期比特误码率BER≤1×10-9。
5.10.15.2比特完整性和比特序列独立性数字信号在数字中继接口间传输，不改变任何信号源的顺序，发送二进制全“1”、全“0”及任意码，接收端均应正确接收。
5.10.16会议桥接设备传输性能
在三方连接时，会议桥接设备可插人3dB衰耗；当连接方增加至6个时，插入衰耗最大可为6dB。5.11电源及接地要求
5.11.1直流电源电压标称值为一48V，电压在（43.2～一54)V范围内波动时数字程控调度机应能正常工作。
5.11.2直流电源输出端衡重杂音电压值≤2.4mV。10
YD/T954-1998
5.11.3交流电源电压为187~~242(V)，频率为47.5~52.5Hz，数字程控调度机中任何需要交流供电的设备均能在上述数据范围内正常工作。5.11.4接地要求
5.11.4.1接地方式
可采用主电源正极一点接地方式，或根据情况采用分散接地方式。5.11.4.2接地电阻
工作地线接地电阻不大于52（接地电极与大地间），保护地线的接地电阻不大于8。5.12环境要求
数字程控调度机的环境要求应符合YD344第15节的要求。6测试方法
6.1公共测试条件
6.1.1测试连接电路中应避免接有码型变换器、数字回声抑制器、消除器、数字话音插空装置和全零抑制器等设备和器件。
6.1.2传输指标测试可采用全连接或半连接的测试方法。6.1.3测试环境
应在被测数字程控调度机实际使用的正常温度、湿度范围和标称供电电压及正常负荷条件下进行。6.1.4测试界面
a）数字接口以数字配线架（DDF)为界。b）模拟接口以总配线架（MDF)为界。c）除特殊注明外，测试监测点均设在被测通路相应配线架对应的接口接线端。6.1.5测试参考条件
测试参考基准频率
测试参考基准电平
fo:1020Hz
L.:10dBm0
6.1.6数字程控调度机的测试，应在设备工作地接大地的条件下进行。6.1.7原则上采用阻抗匹配测试方法。6.1.8被测设备最终测试结果应扣除测试系统的系统误差。6、1.9测试仪表和设备应保证相应的精度并在计量有效期内方可使用。6.2测试仪表设备要求和抽查原则6.2.1测试仪表设备
6.2.1.1音频选频电平表要求
输入阻抗：6000阻抗回损应≥40dB；高阻抗（≥30kQ)对地浮空平衡。选频范围：100Hz～10kHz。
带宽：不大于 15Hz。
测试电平范围：一70～+10dBm。分辨能力：0.1dB。
灵敏度：一80dBm。
稳定度：10min内仪表读数变化<0.05dB。平衡方法测试时，其对地平衡度应不小于66dB。测试阻抗回波损耗时，应选用对地浮空平衡方式。6.2.1.2音频信号发生器
输出阻抗：600Q输出时，200～10000)Hz频段内回波损耗应≥40dB;02输出时，内阻应≤10Q。信号电平范围：60~～+10dBm。
