【通信行业标准(YD)】 900MHz直放机技术要求及测量方法

YD/T 952—1998

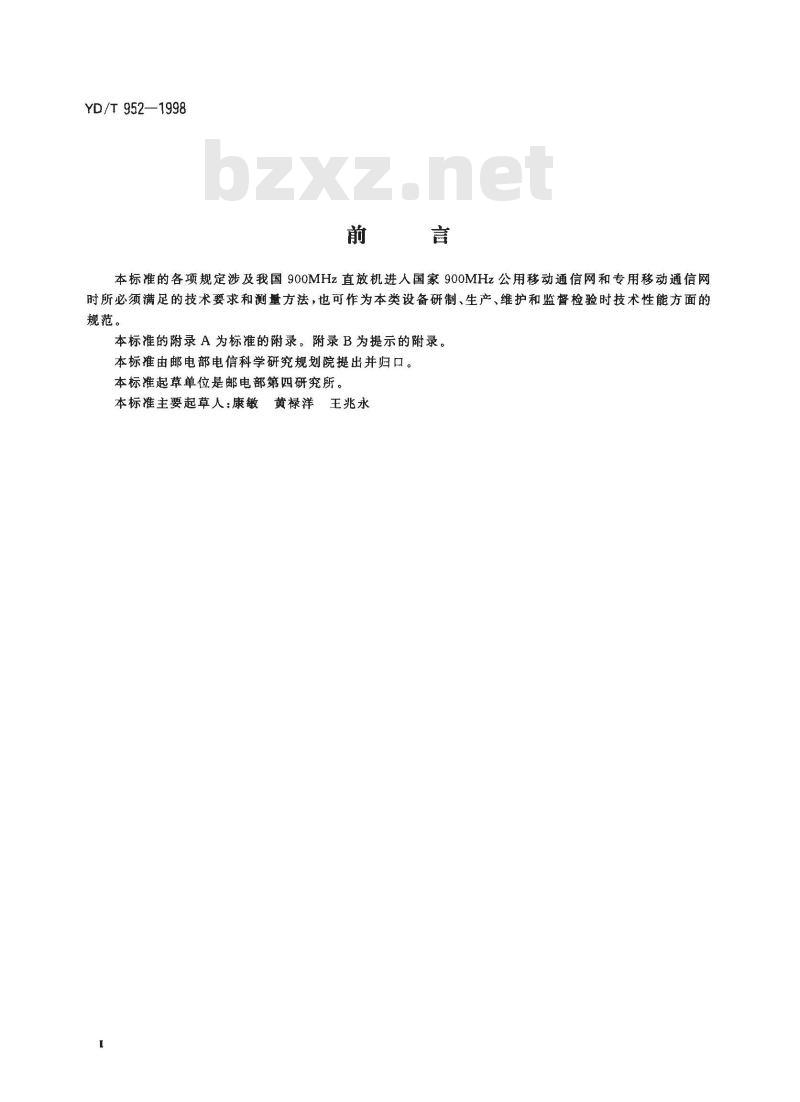

本标准的各项规定涉及我国900MHz直放机进人国家900MHz公用移动通信网和专用移动通信网时所必须满足的技术要求和测量方法，也可作为本类设备研制、生产、维护和监督检验时技术性能方面的规范。
本标准的附录A为标准的附录。附录B为提示的附录。本标准由邮电部电信科学研究规划院提出并归口。本标准起草单位是邮电部第四研究所。本标准主要起草人：康敏黄禄洋王兆永
1范围

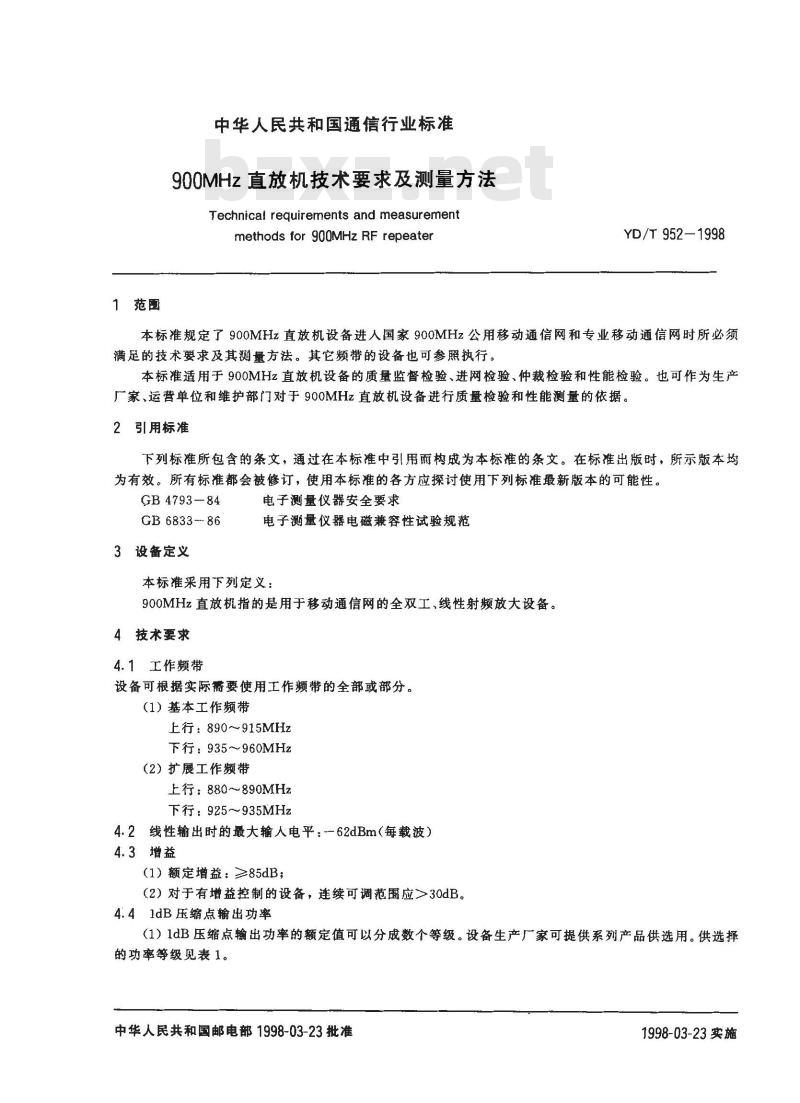

中华人民共和国通信行业标准
900MHz直放机技术要求及测量方法Technica! requirements and measurementmethods for 900MHz RF repeaterYD/T 952—1998
本标准规定了900MHz直放机设备进人国家900MHz公用移动通信网和专业移动通信网时所必须满足的技术要求及其测量方法。其它频带的设备也可参照执行。本标准适用于900MHz直放机设备的质量监督检验、进网检验、仲裁检验和性能检验。也可作为生产厂家、运营单位和维护部门对于900MHz直放机设备进行质量检验和性能测量的依据。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB 4793-84
GB 6833-86
3设备定义
电子测量仪器安全要求
电子测量仪器电磁兼容性试验规范本标准采用下列定义：
900MHz直放机指的是用于移动通信网的全双工、线性射频放大设备。4技术要求
4.1工作频带
设备可根据实际需要使用工作频带的全部或部分。（1）基本工作频带
上行：890～915MHz
下行：935～960MHz
（2）扩展工作频带
上行：880~890MHz
下行：925～935MHz
4.2线性输出时的最大输人电平：62dBm（每载波）4.3增益
（1）额定增益：≥85dB；
（2）对于有增益控制的设备，连续可调范围应>30dB。4.41dB压缩点输出功率

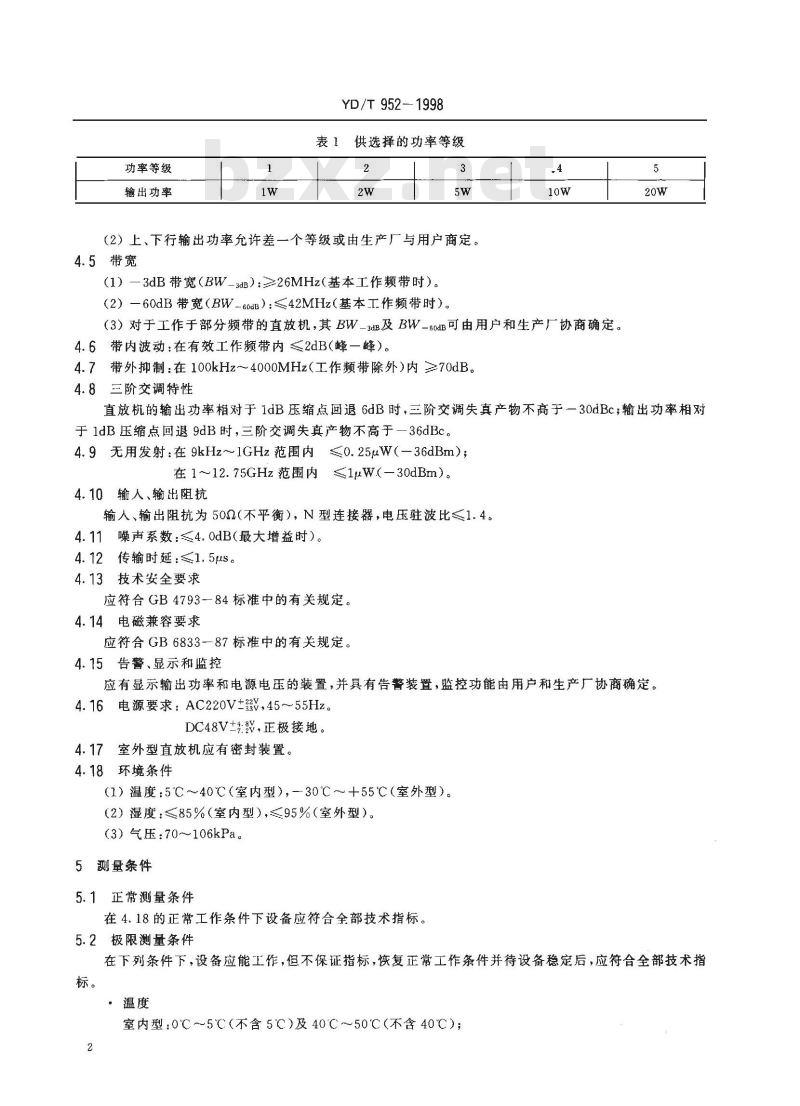

（1）1dB压缩点输出功率的额定值可以分成数个等级。设备生产厂家可提供系列产品供选用。供选择的功率等级见表1。
中华人民共和国邮电部1998-03-23批准1998-03-23实施
功率等级
输出功率
YD/T 952 -1998
供选择的功率等级
（2）上、下行输出功率允许差一个等级或由生产厂与用户商定。4.5带宽
（1）一3dB带宽（BW-3dB）：≥26MHz（基本工作频带时）。（2）一60dB带宽（BW-60dB）：≤42MHz（基本工作频带时）。.4
（3）对于工作于部分频带的直放机，其BW-3d及BW-50dB可由用户和生产厂协商确定。4.6带内波动：在有效工作频带内 ≤2dB(峰一峰）。4.7带外抑制：在100kHz～4000MHz(工作频带除外)内≥70dB。4.8三阶交调特性
直放机的输出功率相对于1dB压缩点回退6dB时，三阶交调失真产物不高于一30dBc；输出功率相对于1dB压缩点回退9dB时，三阶交调失真产物不高于一36dBc。4.9无用发射:在 9kHz～1GHz范围内≤0.25μW（—36dBm）；在1～12.75GHz范围内≤1μW—30dBm)。4.10输人、输出阻抗
输人、输出阻抗为502（不平衡），N型连接器，电压驻波比≤1.4。4.11噪声系数：≤4.0dB(最大增益时）。4.12传输时延：1.5us。
4.13技术安全要求
应符合GB4793-84标准中的有关规定。4.14电磁兼容要求
应符合GB6833一87标准中的有关规定。4.15告警、显示和监控
应有显示输出功率和电源电压的装置，并具有告警装置，监控功能由用户和生产厂协商确定。4.16电源要求：AC220V±3V,45~55Hz。DC48V+，正极接地。
4.17室外型直放机应有密封装置。4.18环境条件
（1）温度：5℃～40℃（室内型），一30℃～+55℃（室外型）。（2）湿度：≤85%（室内型），≤95%（室外型）。(3)气压:70～106kPa。
5测量条件
5.1正常测量条件
在4.18的正常工作条件下设备应符合全部技术指标。5.2极限测量条件
在下列条件下，设备应能工作，但不保证指标，恢复正常工作条件并待设备稳定后，应符合全部技术指标。
·温度

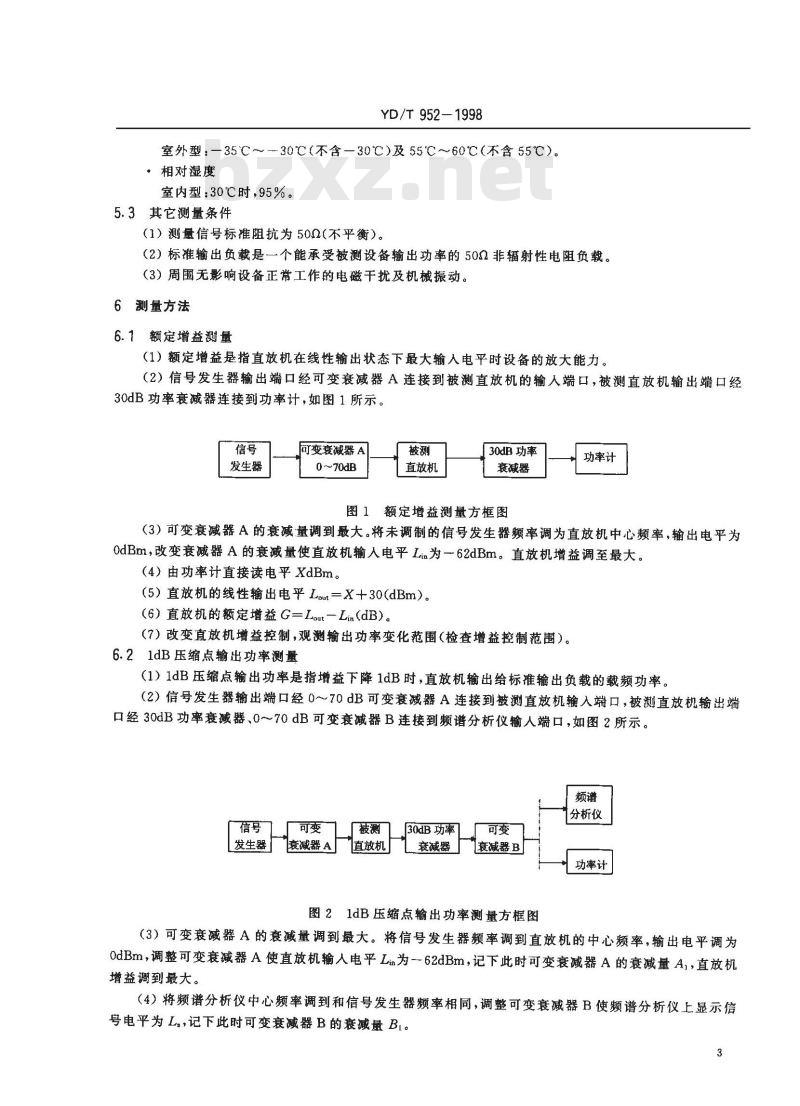

室内型：0℃～5℃（不含5℃）及40℃～50℃（不含40℃）；2
YD/T 952-1998
室外型：—35℃～-30℃(不含—30℃)及55℃～60℃(不含55℃）。·相对湿度
室内型：30℃时，95%。
5.3其它测量条件
（1）测量信号标准阻抗为50Q（不平衡）。（2）标准输出负载是一个能承受被测设备输出功率的502非辐射性电阻负载。（3）周围无影响设备正常工作的电磁干扰及机械振动。6测量方法
6.1额定增益测量
（1）额定增益是指直放机在线性输出状态下最大输入电平时设备的放大能力。（2）信号发生器输出端口经可变衰减器A连接到被测直放机的输人端口，被测直放机输出端口经30dB功率衰减器连接到功率计，如图1所示。信号
发生器
可变衰减器A
0~70dB
直放机
30dB功率
衰减器
图1额定增益测量方框图
功率计
（3）可变衰减器A的衰减量调到最大。将未调制的信号发生器频率调为直放机中心频率，输出电平为OdBm，改变衰减器A的衰减量使直放机输入电平Lin为62dBm。直放机增益调至最大。（4）由功率计直接读电平XdBm。（5）直放机的线性输出电平Lout=X+30(dBm）。（6）直放机的额定增益G=Lout一Lin（dB）。（7）改变真放机增益控制，观测输出功率变化范围（检查增益控制范围）。6.21dB 压缩点输出功率测量
（1）1dB压缩点输出功率是指增益下降1dB时，直放机输出给标准输出负载的载频功率。（2）信号发生器输出端口经0～70dB可变衰减器A连接到被测直放机输入端口，被测直放机输出端口经30dB功率衰减器、0～70dB可变衰减器B连接到频谱分析仪输人端口，如图2所示。频谱
分析仪
发生器
“可变
度减器A
「被测
值放机
J30dB功率
衰减器
衰减器B
功率计
图21dB压缩点输出功率测量方框图（3）可变衰减器A的衰减量调到最大。将信号发生器频率调到直放机的中心频率，输出电平调为OdBm，调整可变衰减器A使直放机输人电平Lm为-62dBm，记下此时可变衰减器A的衰减量A,，直放机增益调到最大。
（4）将频谱分析仪中心频率调到和信号发生器频率相同，调整可变衰减器B使频谱分析仪上显示信号电平为L，，记下此时可变衰减器B的衰减量B1。3
YD/T 952—1998

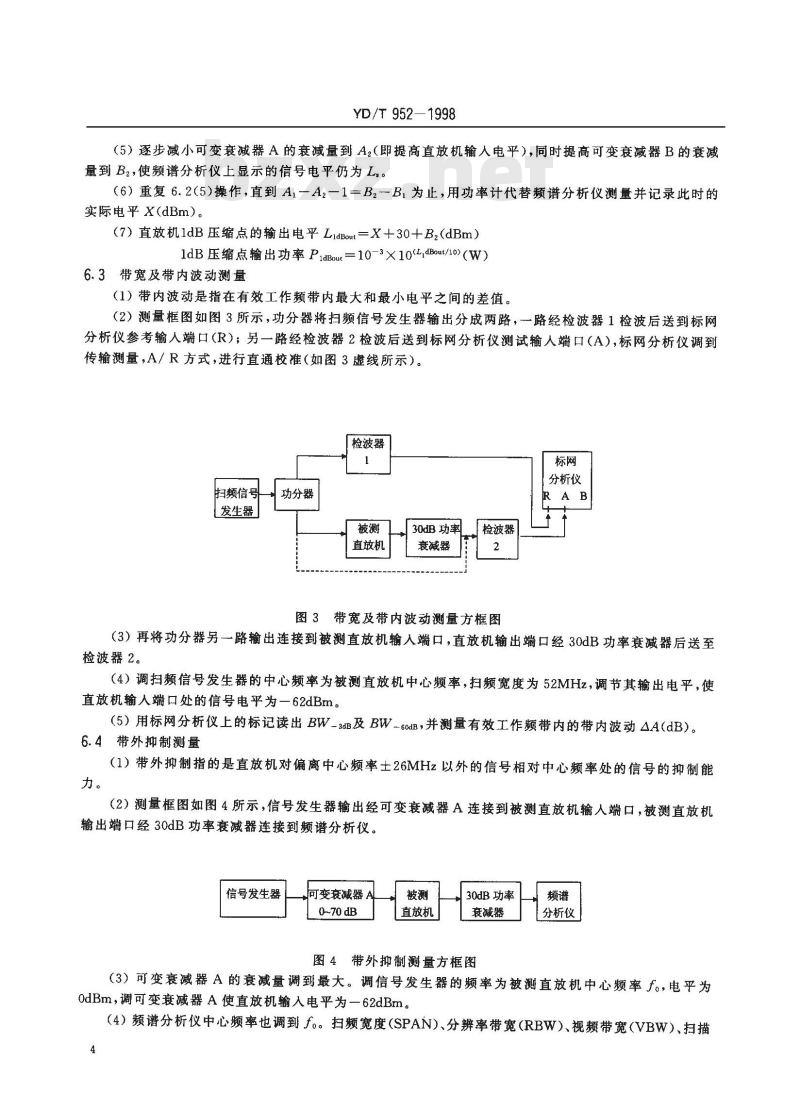

（5）逐步减小可变衰减器A的衰减量到A2（即提高直放机输人电平），同时提高可变衰减器B的衰减量到B2，使频谱分析仪上显示的信号电平仍为Ls。(6）重复6.2(5)操作，直到A1一A2一1=B2一B,为止，用功率计代替频谱分析仪测量并记录此时的实际电平X(dBm）。
（7）直放机1dB压缩点的输出电平LidBout=X十30+B2（dBm）1dB压缩点输出功率PidBout=10-3×10(,dBou/10)（W）6.3带宽及带内波动测量
（1）带内波动是指在有效工作频带内最大和最小电平之间的差值。（2）测量框图如图3所示，功分器将扫频信号发生器输出分成两路，一路经检波器1检波后送到标网分析仪参考输人端口（R）；另一路经检波器2检波后送到标网分析仪测试输人端口（A），标网分析仪调到传输测量，A/R方式，进行直通校准（如图3虚线所示）。检波器
扫频信号
发生器
功分器
直放机
30dB功率
衰减器
检波器
图3带宽及带内波动测量方框图
分析仪
（3）再将功分器另路输出连接到被测直放机输入端口，直放机输出端口经30dB功率衰减器后送至检波器2。
（4）调扫频信号发生器的中心频率为被测直放机中心频率，扫频宽度为52MHz，调节其输出电平，使直放机输人端口处的信号电平为一62dBm。（5）用标网分析仪上的标记读出BW-3dB及BW-6odB，并测量有效工作频带内的带内波动△A(dB）。6.4带外抑制测量
（1）带外抑制指的是直放机对偏离中心频率土26MHz以外的信号相对中心频率处的信号的抑制能（2）测量框图如图4所示，信号发生器输出经可变衰减器A连接到被测直放机输人端口，被测直放机输出端口经30dB功率衰减器连接到频谱分析仪。信号发生器
可变衰减器AwwW.bzxz.Net
0~70dB
直放机
30dB功率
衰减器
分析仪
图4带外抑制测量方框图
（3）可变衰减器A的衰减量调到最大。调信号发生器的频率为被测直放机中心频率f。，电平为OdBm，调可变衰减器A使直放机输入电平为一62dBm。（4）频谱分析仪中心频率也调到fo。扫频宽度（SPAN）、分辨率带宽（RBW）、视频带宽（VBW）、扫描4
YD/T952—1998
时间（SWT）、输人衰减（ATT）调适当，垂直刻度调到1OdB/格，参考电平（REF）调到使屏幕上的信号接近顶刻度，从频谱分析仪上读信号电平L。（dBm）。（5）在100kHz～～（f。26MHz）及（f。+26MHz）～4GHz范围内保持输人电平一62dBm不变，同步调整信号源频率和频谱分析仪中心频率，用频谱分析仪测量直放机输出信号电平并取其最大值Lmax。(6）带外抑制A一L。Lmax(dB）
6.5三阶交调特性测量
（1）三阶交调是指等幅双音信号f和f，输入直放机后，由于非线性而在直放机输出端口产生2f1一f2和2f2一fi的幅度分量。
（2）测量框图如图5所示。
发生器1
发生器2
合路器
衰减器
直放机
30dB功率
衰减器
图5三阶交调特性测量方框图
分析仪
功率计
（3）调信号发生器1的频率i比被测直放机中心频率低0.5MHz，电平调至使直放机输入处电平为一50dBm（在可变衰减器为OdB时）。调信号发生器2的频率f2比直放机中心频率高0.5MHz，电平与信号发生器1一样。
（4）被测直放机输出端口经30dB功率衰减器接功率计，调可变衰减器使被测直放机输出功率相对于1dB压缩点输出功率回退6dB。
(5）这时用频谱分析仪代替功率计，调频谱分析仪中心频率为直放机中心频率，SPAN为5MHz，RBW、VBW、SWT、ATT调适当。调频谱分析仪参考电平使频率fi、f2的电平Lt、L,接近顶刻线，从频谱分析仪上读出Lti、Lt,和Lzf,-fz、L2fz-t之间的最小差值，它就是在回退6dB时的三阶交调失真产物IMs（如图6所示）。
2f-f2 2f-f
图6三阶交调失真产物示意图
（6）在回退9dB时重复6.5.5步骤。6.6无用发射测量
（1）无用发射是指正常工作时无用频率分量的功率辐射（包括带外辐射和杂散辐射）。（2）测量框图同图4。
（3）直放机处于正常工作状态。（4）信号发生器载频频率调到被测直放机中心频率，加上标准调制（模拟为频偏士5.7kHz的调频信号，数字为已调制GSM信号）。
YD/T 952—1998
（5）调频谱分析仪的RBW为3kHz，SPAN、VBW、SWT为自动，参考电平适当，从直放机中心频率点起向外改变频谱分析仪中心频率，在9kHz直到12.75GHz的频率范围内，观察并记录所有无用发射的频率及电平。
6.7输入、输出电压驻波比测量
(1）测量框图如图7所示。
检波器
扫频信号
发生器
开路器
功分器
分析仪
检波输出
测量桥
测量端口
短路器
被测直放机
图7电压驻波比测量方框图
（2）扫频信号发生器输出经功分器后一路经检波器加到标网分析仪参考输入端口（R），一路接至回损测量桥，回损测量桥检波输出送到标网分析仪测量输人端口(B)。（3）调扫频信号发生器中心频率为被测直放机中心频率，扫频宽度为被测直放机带宽的1.2倍，电平调到+10dBm。
（4）调标网分析仪为反射测量，B/R方式，在开路、短路、负荷状态下对测量系统进行校准，然后调到驻波比(SWR)。
（5）回损测量桥测量端口接到被测直放机的输人或输出端口，用标记功能读出输人或输出端口带内各频率上的电压驻波比VSWR，有条件的应拷贝出测量曲线。测量输出电压驻波比时应保证被测输出端口无信号输出。
6.8噪声系数测量
（1）3dB法
①测量框图如图8A所示。
发生器
直放机
3dB衰减器
功率计
图8A噪声系数3dB法测量方框图
②噪声发生器不输出时，被测直放机直接接至功率计（如图8A虚线所示），被测直放机增益调至最大并保证其工作于线性状态，记录功率计读数P。被测直放机和功率计之间接人3dB衰减器，让噪声发生器有输出并调节其输出，使功率计读数仍为P，则从噪声发生器直接读出被测直放机的噪声系数。（2）自动测量法
YD/T952-1998
①测量框图如图8B所示。直放机工作于线性状态，增益调至最大。噪声系数测量仪电源输出连接到噪声发生器对其驱动和调制，噪声发生器输出连接到噪声系数测量仪输入（如图8B虚线所示），对噪声系数测量仪进行校准。
②噪声发生器和噪声系数测量仪之间接人被测直放机，从噪声系数测量仪上直接读出被测直放机的噪声系数 NF。
发生器
直放机
噪声系数
测量仪
图8B噪声系数自动测量法测量方框图（3）有条件时优先采用自动测量法。6.9传输时延测量
（1）传输时延指的是直放机输出信号对输人信号的时间延迟。（2）测量框图如图9所示。矢量网络分析仪源输出经30dB功率衰减器接至其输人（如图9虚线所示），调矢量网络分析仪的中心频率为直放机中心频率，扫频宽度为直放机带宽，在传输测量方式下对时延进行直通校准。
（3）在矢量网络分析仪源输出与30dB功率衰减器之间接人并开通被测直放机，从矢量网络分析仪上直接读出被测直放机的传输时延。矢量网络分析仪
被测直放机
30dB功率
衰减器
图9传输时延测量方框图
A1功率计
频率范围：0.1～1000MHz
YD/T 952-1998
附录A
（标准的附录）
测量用仪器及其准确度要求
功率测量范围：0~～30W（可以由小功率计加扩展衰减器构成）功率测量准确度：士10%
输人阻抗：50Q,VSWRm≤1.4
A2信号发生器
频率范围：0.1~～1000MHz
输出电平：一120~～+10dBm
±1×1E6
0. 1dB/10dB
可进行调频和GSM数字调制
输出阻抗：50Q，VSWRout≤2.0
A3固定衰减器
频率范围:DC～1000MHz
衰减值：30dB±0.3dB
功率：30W
阻抗：502,VSWR≤1.10
A4可变衰减器2台
频率范围:DC～1000MHz
总士0.3dB
度减范围：0～70dB士0.1dB/10dB3总＋0.3dB
ldB步进
阻抗：500,VSWR<1.10
6标网分析系统（含扫频信号发生器、标网分析仪）A5
频率范围：1～1000MHz
源输出：—120～+10dBm
幅度测量范围：—60~～+16dBm（76dB范围）A6
定向检波器
频率范围：1～1000MHz
等效定向性：≤36dB
测量阻抗：50Q
等效源驻波：≤1.10
A7功分器
频率范围：DC～1000MHz
插损：6dB
频率跟踪：士0.1dB
A8频谱分析仪
频率范围：10kHz～18GHz
幅度范围：—120~～+30dBm
分辨率带宽：1kHz～3MHz
噪声发生器
频率范围：1～1000MHz
噪声系数：(0~15dB)士0.3dB
）噪声系数测量仪
频率范围：10～1600MHz
噪声系数测量范围：（0～30dB）士0.3dBYD/T 952—1998
1所有满足上述要求的仪器或仪器组合均可使用。A11
所有测量用仪器均应经计量检定合格，并在计量有效期内使用。9
YD/T 952—1998
附录B
（提示的附录）
参考资料
GB13421-92无线电发射机杂散发射功率电平的限值和测量方法2-95900MHz公用移动通信系统移动台进网技术要求及测量方法GB/T 15942
邮电部《移动电话网络技术体制》（试行）（1992.10）B4
邮电部《900MHzTDMA数字蜂窝移动通信系统设备总技术规范》（1996.2）邮电部《公用网900MHz蜂窝移动台进网检验要求》（暂行规定）（1994.1）B5
B6欧洲通信标准GSM05.05（PrETS300607)（phase2）无线发送和接收欧洲通信标准GSM11.10(PrETS300607)(phase2)移动台一致性规范B7
B8欧洲通信标准GSM02.07(phase2）移动台性能10
