【通信行业标准(YD)】 Q3和X接口的高层协议框架

YD/T947—1998

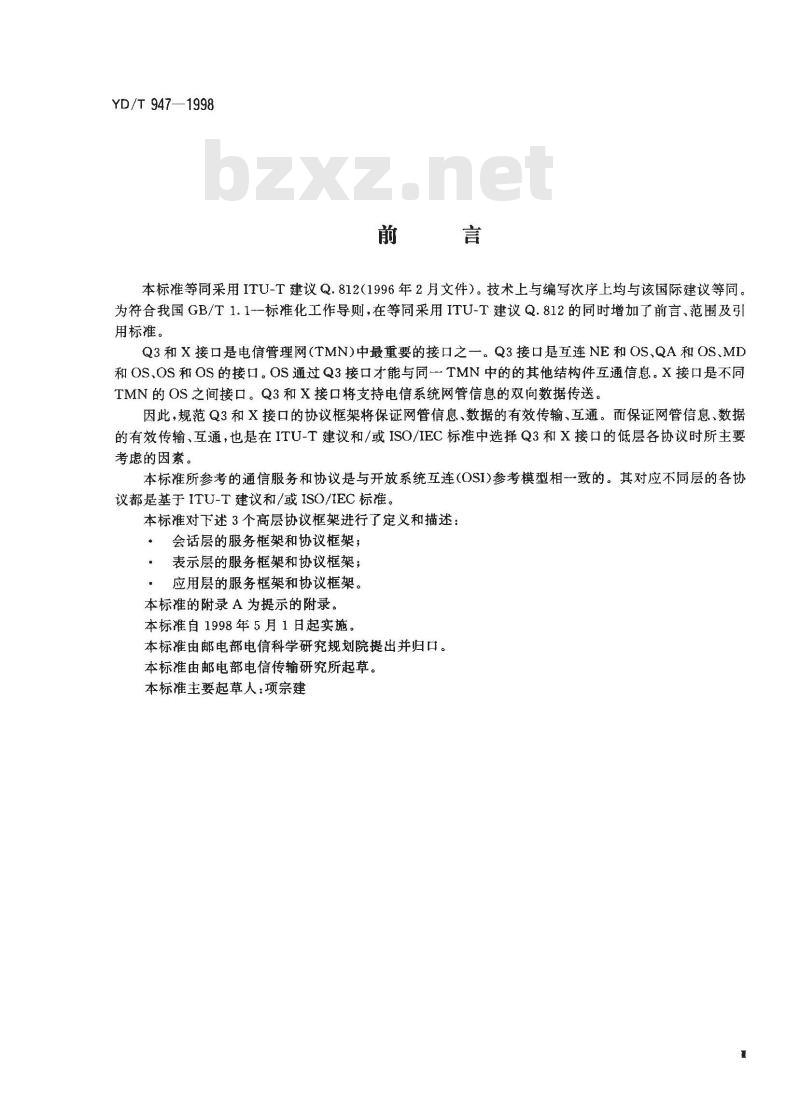

本标准等同采用ITU-T建议Q.812（1996年2月文件）。技术上与编写次序上均与该国际建议等同。为符合我国GB/T1.1--标准化工作导则，在等同采用ITU-T建议Q.812的同时增加了前言、范围及引用标准。
Q3和X接口是电信管理网(TMN)中最重要的接口之一。Q3接口是互连NE和OS、QA和OS、MD和OS.OS和OS的接口。OS通过Q3接口才能与同一TMN中的的其他结构件互通信息。X接口是不同TMN的OS之间接口。Q3和X接口将支持电信系统网管信息的双向数据传送。因此，规范Q3和X接口的协议框架将保证网管信息、数据的有效传输、互通。而保证网管信息、数据的有效传输、互通，也是在ITU-T建议和/或ISO/IEC标准中选择Q3和X接口的低层各协议时所主要考虑的因素。
本标准所参考的通信服务和协议是与开放系统互连（OSI)参考模型相一致的。其对应不同层的各协议都是基于ITU-T建议和/或ISO/IEC标准。本标准对下述3个高层协议框架进行了定义和描述：·会话层的服务框架和协议框架；·表示层的服务框架和协议框架；·应用层的服务框架和协议框架。本标准的附录A为提示的附录。
本标准自1998年5月1日起实施。本标准由邮电部电信科学研究规划院提出并归口。本标准由邮电部电信传输研究所起草。本标准主要起草人：项宗建
YD/T947—1998

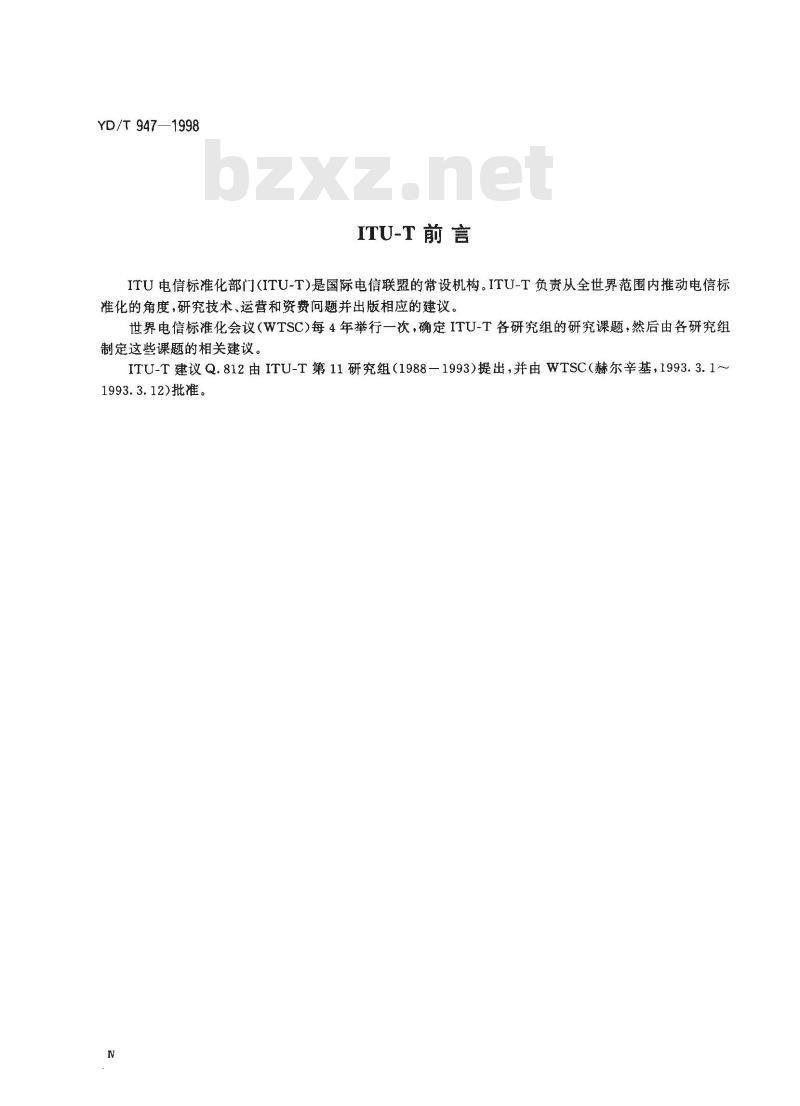

ITU-T前言
ITU电信标准化部门(ITU-T)是国际电信联盟的常设机构。ITU-T负责从全世界范围内推动电信标准化的角度，研究技术、运营和资费问题并出版相应的建议。世界电信标准化会议（WTSC)每4年举行一次，确定ITU-T各研究组的研究课题，然后由各研究组制定这些课题的相关建议。
ITU-T建议Q.812由ITU-T第11研究组（1988-1993)提出，并由WTSC（赫尔辛基，1993.3.1～1993.3.12)批准。
1范围

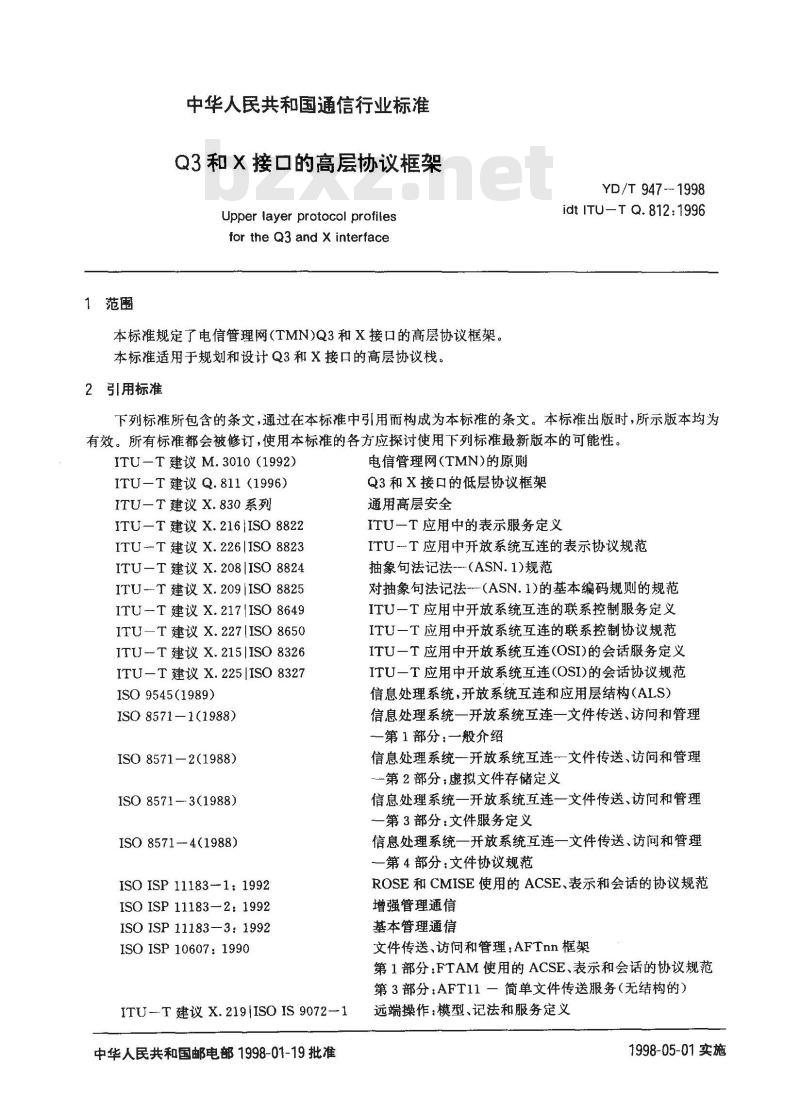

中华人民共和国通信行业标准
Q3和X接口的高层协议框架
Upper layer protocol profilesfor the Q3 and X interface
本标准规定了电信管理网（TMN)Q3和X接口的高层协议框架。本标准适用于规划和设计Q3和X接口的高层协议栈。2引用标准
YD/T947-1998
idt ITU-T Q. 812:1996
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。ITU-T 建议 M.3010 (1992)
ITU-T建议Q.811（1996）
ITU-T 建议 X.830 系列
ITU-T建议 X.216|ISO 8822
ITU --T 建议 X.226/ISO 8823
ITU-T 建议 X.208|ISO 8824
ITU--T 建议 X.209|ISO 8825
ITU--T 建议 X.217IISO 8649
ITU-T建议X.227IISO 8650
ITU--T 建议 X. 215IISO 8326
ITU-T 建议 X.225|ISO 8327
ISO 9545(1989)
ISO 85711(1988)
ISO 8571-2(1988)
ISO 8571- 3(1988)
ISO 8571-4(1988)
ISO ISP 11183--1: 1992
ISO ISP 11183-2:1992
ISO ISP 11183-3: 1992
ISO ISP 10607: 1990
ITU--T建议 X.219|ISOIS9072-1中华人民共和国邮电部1998-01-19批准电信管理网(TMN)的原则
Q3和X接口的低层协议框架
通用高层安全
ITU一T 应用中的表示服务定义
ITU-T应用中开放系统互连的表示协议规范抽象句法记法(ASN.1)规范
对抽象句法记法-(ASN.1)的基本编码规则的规范ITU一T应用中开放系统互连的联系控制服务定义ITU一T 应用中开放系统互连的联系控制协议规范ITU一T 应用中开放系统互连(OSI)的会话服务定义ITU一T应用中开放系统互连(OSI)的会话协议规范信息处理系统，开放系统互连和应用层结构（ALS）信息处理系统一开放系统互连一文件传送、访问和管理一第1部分：一般介绍
信息处理系统一开放系统互连一文件传送、访问和管理一第2部分：虚拟文件存储定义
信息处理系统一开放系统互连一文件传送、访问和管理第3部分：文件服务定义
信息处理系统一开放系统互连一文件传送、访问和管理一第4部分：文件协议规范
ROSE和CMISE使用的ACSE、表示和会话的协议规范增强管理通信
基本管理通信
文件传送、访问和管理：AFTnn框架第1部分：FTAM使用的ACSE、表示和会话的协议规范第3部分：AFT11一简单文件传送服务（无结构的）远端操作：模型、记法和服务定义1998-05-01实施

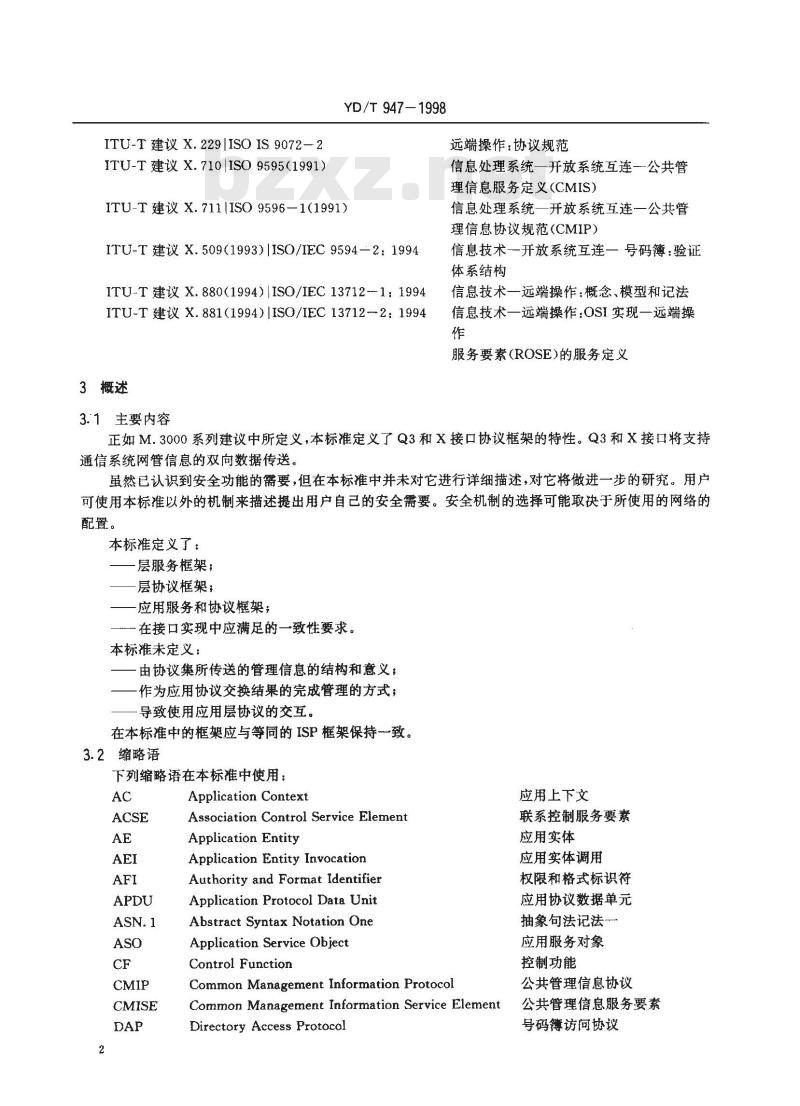

ITU-T建议X.229|ISO IS 9072—2ITU-T 建议 X.710|ISO 9595(1991)YD/T 947-1998
ITU-T建议 X.711IISO 9596—1(1991)ITU-T建议X.509(1993)IISO/IEC9594—2：1994ITU-T建议X.880(1994)ISO/IEC13712-1：1994ITU-T建议 X.881(1994)|ISO/IEC 13712-2:19943概述
3.1主要内容
远端操作：协议规范
信息处理系统一开放系统互连-公共管理信息服务定义（CMIS）
信息处理系统一开放系统互连一公共管理信息协议规范（CMIP）
信息技术一开放系统互连一号码簿：验证体系结构
信息技术一远端操作：概念、模型和记法信息技术一远端操作：OSI实现一远端操作
服务要素（ROSE）的服务定义
正如M.3000系列建议中所定义，本标准定义了Q3和X接口协议框架的特性。Q3和X接口将支持通信系统网管信息的双向数据传送。虽然已认识到安全功能的需要，但在本标准中并未对它进行详细描述，对它将做进一步的研究。用户可使用本标准以外的机制来描述提出用户自已的安全需要。安全机制的选择可能取决于所使用的网络的配置。
本标准定义了：
层服务框架；
层协议框架；
应用服务和协议框架；
在接口实现中应满足的一致性要求。本标准未定义：
由协议集所传送的管理信息的结构和意义；作为应用协议交换结果的完成管理的方式；导致使用应用层协议的交互。
在本标准中的框架应与等同的ISP框架保持一致。3.2缩略语
下列缩略语在本标准中使用：
Application Context
Association Control Service ElementApplication Entity
Application Entity InvocationAuthority and Format IdentifierApplication Protocol Data UnitAbstract Syntax Notation OneApplication Service Object
Control Function
Common Management Information ProtocolCommon Management Information Service ElementDirectory Access Prorocol
应用上下文
联系控制服务要素
应用实体
应用实体调用
权限和格式标识符
应用协议数据单元
抽象句法记法一
应用服务对象
控制功能
公共管理信息协议
公共管理信息服务要素
号码访问协议
3.3术语
待定。
YD/T 947-- 1998

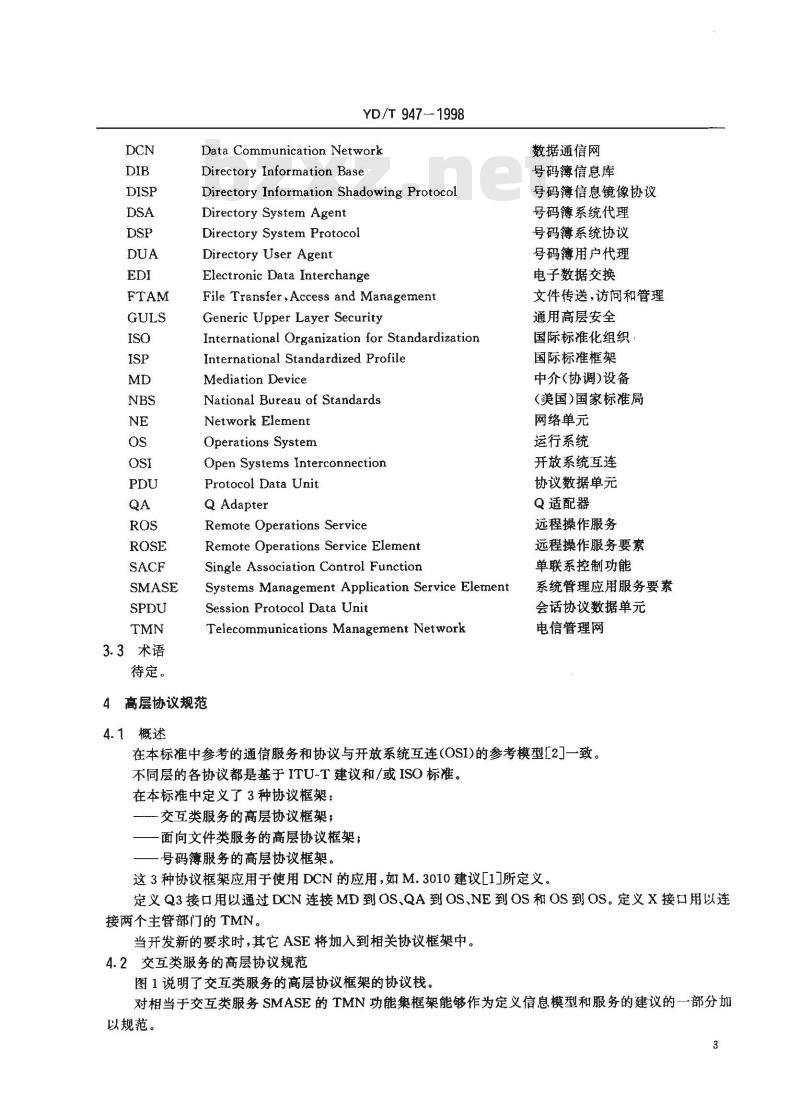

Data Communication Network
Directory Information Base
Directory Information Shadowing ProtocolDirectory System Agent
Directory System Protocol
Directory User Agent
Electronic Data Interchange
File Transfer,Access and ManagementGeneric Upper Layer SecurityInternational Organization for StandardizationInternational Standardized ProfileMediation Device
National Bureau of StandardsNetwork Element
Operations System
Open Systems InterconnectionProtocol Data Unit
QAdapter
Remote Operations Service
Remote Operations Service ElementSingle Association Control FunctionSystems Management Application Service ElementSession Protocol Data Unit
Telecommunications Management Network4
高层协议规范
4.1概述
数据通信网
号码簿信息库
号码簿信息镜像协议
号码簿系统代理
号码簿系统协议
号码薄用户代理
电子数据交换
文件传送，访问和管理
通用高层安全
国际标准化组织
国际标准框架
中介(协调)设备
(美国)国家标准局
网络单元
运行系统
开放系统互连
协议数据单元
Q适配器
远程操作服务
远程操作服务要素
单联系控制功能
系统管理应用服务要素
会话协议数据单元
电信管理网
在本标准中参考的通信服务和协议与开放系统互连(OSI)的参考模型[2]一致。不同层的各协议都是基于ITU-T建议和/或 ISO标准。在本标准中定义了3种协议框架：交互类服务的高层协议框架；
面向文件类服务的高层协议框架；号码簿服务的高层协议框架。
这 3种协议框架应用于使用 DCN的应用,如 M.3010建议[1]所定义。定义Q3接口用以通过DCN连接MD到OS、QA到OS、NE到OS和OS到OS。定义X接口用以连接两个主管部门的 TMN。
当开发新的要求时，其它ASE将加入到相关协议框架中。4.2交互类服务的高层协议规范
图1说明了交互类服务的高层协议框架的协议栈。对相当于交互类服务SMASE的TMN功能集框架能够作为定义信息模型和服务的建议的一部分加以规范。
X.227,ISO 8650
(X.217, ISO 8649)
YD/T947-1998
X.711, ISO 9596-1
(X.700, ISO 9595)
X.229, ISO IS 9072-2
(X.219, ISO IS 9072-1)
OSI表示层
X.226, ISO 8823
(X.216, ISO 8822)
X.209, ISO 8825
OSI会话层
X.225, ISO 8327
(X.215, ISO 8326)
OSI传送服务
(X.214, ISO 8072)
osi低层
1-4层
图1交互类服务的高层协议框架的协议栈4.3面向文件类服务的高层协议规范图2说明了面向文件类服务的高层协议框架的协议栈。FTAM
ISO8571
X.227, ISO 8650
(X.217, ISO 8649)
OSI表示层
X.226, 1SO 8823
(X.216, ISO 8822)
OSI会话层
X.209, ISO
X.225, ISO 8327
(X.215, ISO 8326)
OSI传送服务
(X.214, ISO 8072)
OsI低层
1-4层
面向文件类服务的高层协议框架的协议栈图2
4.4号码簿服务的高层协议规范
YD/T 947-1998
图3说明了号码簿服务的高层协议框架的协议栈。OSI号码簿
X.519, ISO 9594-1
ISO9594-3）
X. 229, IS0 9072-2
(X.219,IS09072-1)
X. 227, IS0 8650
(x. 217, ISo 8649)
OSI表示层
X. 226, ISO 8823 X. 209, ISO 8825(X. 216, ISO 8822)
OSI会话层
X. 225, .ISO 8327
(X.215, 1ISO 8326)
OSI传送服务
(X.214,IS0 8072)
OSI低层
1-4层
图3号码簿服务的高层协议框架的协议栈4.5存储和转发服务的高层协议规范用于存储和转发服务（例如，为EDI(ElectroicData Interchange）格式信息交换的PEDI(Protocol forEDI))的高层协议待定。
5交互类服务的高层协议规范
5.1会话层框架
5.1.1服务定义
会话层应符合建议X.215，ISO8326[12]中的服务定义。缺省值应由厂家提供。即，除非用户特殊规定，缺省参数应是提供的初始值。其后用户能够在规定的范围内改变它们。在ITU-T 和ISO 之间,对于子序列数和流量控制确认的编码值存在冲突。该冲突在ISO8073的规范中解决。
5.1.1.1功能单元
在本标准中需要两个会话层功能单元(FU)：a）核心；
b）双工。
5.1.2协议规范
会话层应符合建议X.225ISO8327[13]中的协议定义。在ISOISP11183-1[19]中规范了对通信系统管理应用所应支持的规定选项和参数值。5.1.2.1用户数据
YD/T 947—1998
会话用户数据的最大长度是10240字节。这个限制意味着并不需要支持溢出接受（0A)和连接数据溢出（CDO)的SPDU。“会话选择器”(sselector)参数值应具有16字节的最大长度。5.2表示层
5.2.1服务定义
表示层符合建议X.216[2],ISO8822中规定的服务是必备的。5.2.1.1功能单元
在本标准中需要一个表示层功能单元(FU）：核心。5.2.2协议规范
表示层符合建议X.226[3],ISO8823(正常模式)中规定的协议是必备的。在ISOISP11183-1中规范了对通信系统管理应用所应支持的规定选项和参数值。5.2.3传送句法的编码规则
应使用在建议X.209[9]中所定义的编码规则，以导出对应用协议数据单元(APDU)的传送句法。ASN. 1 OBJECT IDENTIFIER Ljoint—ISO-CCITT（2) ASN. 1（1) basic一encoding （1)I应作为传送句法名称的数值。为了符合本标准，需要处理的ASN.1基本编码标记的最大值是16383。这是-一个能够由14比特所描述的最大无符号整数。因此，标识符字节应由一个初始字节和另外最多2个字节组成，即最大占用3个字节。同样为了符合本标准，需要在ASN.1数据值编码的\内容字节\中处理字节的最大值是4294967295。这是一个能够由32比特所描述的最大无符号整数。因此在长格式”编码中，长度字节应由一个初始字节和另外最多4个字节组成，即最大占用5个字节（注：该限制不用于“不定长度”编码。）5.3应用层框架
使用在建议X.208[8]定义的ASN.1来描述应用层协议数据单元表示。5.3.1应用层体系结构
应用层必须符合在ISO9545[14]中概括的应用层体系结构。使用应用实体（AE）、应用实体调用（AEI)、应用服务对象（ASO）、控制功能(CF)和应用上下文的概念来描述ROSE、ACSE、CMISE和SMASE之间的关系。5.3.2联系控制服务要素
5.3.2.1服务定义
在建议X.217[10],ISO8649中详细描述了ACSE服务。所有定义的ACSE服务（参见表1)是必备的。A一ASSOCIATE的模式参数值应是\normal”。表1ACSE服务和相联系的各APDU
ACSE服务
A-ASSOCIATE
A-RELEASE
A-ABORT
A-P-ABORT
5.3.2.2协议规范
相联系的APDU
AARQ,AARE
RLRQ,RLRE
(none)
有关的 P一服务
P--CONNECT
P-RELEASE
P-U-ABORT
P-P—ABORT
ACSE的协议规范应遵循建议X.227[11],ISO8650。标准中规范所有5种APDU（参见表1)都是必备的。在ISOISP11183一1中规范了对交互通信系统管理应用所应支持的规定选项和参数值。5.3.2.3对联系控制使用SACF
定义CF用以控制各ASE和/或ASO之间的交互，在有DAM1的ISO/IEC9545[14]中包含着ASO。
按照用于联系的应用上下文中定义的准则来控制联系的建立、释放和终止。在同一联系中允许同时使用若干 ASE。6
5.3.2.4抽象句法名称
YD/T 947-1998
ACSE抽象句法名称有ASN.1类型的OBJECTIDENTIFIER。应使用下列值来识别ACSE的ab-stract-syntax-definition:
joint—ISO--CCITT (2) association -control (2)abstract-syntax (1) apdu's (0) version (1)5.3.3远端操作
5.3.3.1服务定义
远端操作服务要素（ROSE)应是必备的服务要素。在建议X.219,ISO9072一1[67中详细描述了ROSE服务。所有定义的ROSE服务（参见表2)是必备的。表2ROSE服务和相联系的各APDU
ROSE服务
RO-INVOKE
RO-RESULT
RO-ERROR
RO--REJECT-U
RO-REJECT-P
5.3.3.2协议规范
相联系的 APDU
有关的基础服务
P-DATA
P-DATA
P-DATA
P-DATA
ROSE的协议规范应符合建议X.229L7I和ISO9072一2。标准中规范所有4种APDU（参见表2)都是必备的。另外还需要有支持改正链接标识源和宿的协议要素的能力。表2中规范的要求意味着在ROSE中联系等级3。5.3.4公共管理信息
网络管理应用应使用公共管理信息服务要素(CMISE）。5.3.4.1服务定义
在建议X.710|ISO9595[4]中详细描述了CMISE服务。表3列出了CMISE服务。表3CMISE服务
M-EVENT-REPORT
M-ACTION
M-CREATE
M-DELETE
M--CANCEL-GET
证实/不证实
证实/不证实
证实/不证实
在建议X.710|ISO9595[4]中定义的多重对象选择、筛选、多重应答和取消取值功能单元是可选的。它们的使用由应用决定。应支持在联系建立时协商是否使用各功能单元。为符合本标准，并不需要支持在建议X.7101ISO9595[4]中定义的扩展服务功能单元，但在联系建立时应支持对是否使用该功能单元进行协商的功能。5.3.4.2协议规范
YD/T 947-1998
协议的实现应支持在建议X.711|ISO9596一1[5]中定义并且是特定应用所需要的操作。对所需操作，在建议X.711|ISO9596一1[5]定义的全部必备参数对本标准都是必备参数。对基本通信系统管理，ISOISP11183—3[21]规范了应支持的特定选项和参数值。对增强通信系统管理，ISOISP11183一2[20]规范了应支持的特定选项和参数值。5.3.4.3抽象句法名称
CMISE的抽象句法名称是(joint一iso—ccitt(2）ms（9）cmip(1）abstractsyntax（4))。5.4交互型应用的安全支持
对于X接口，支持验证和访问控制的安全服务是必备的。对于Q3接口，对这些服务的支持是可选的。应使用在ACSE中规定的验证功能单元支持验证服务。在X接口上所实际使用的机制待定。应使用在CMIP操作中所定义的访问控制参数支持访问控制服务。该参数的句法取决于特定机制（待定）。当确定了特定机制，应在表示层协议的定义上下文集（DefinitionContextSet(DCS))中包括定义访问控制句法的附加抽象法。
6面向文件类功能的高层框架
每一一层框架都与第5章中的描述相同，本章仅列出在支持FTAM时所需要的不同之处。6.1会话层框架
6.1.1服务框架
6.1.1.1功能单元
本标准中需要4个会话层功能单元(FU)：a）核心；
b）双工；
c）次同步，
d）再同步。
6.1.2协议框架
在ISO ISP10607—1[22]中规范了对文件传送服务应予以支持的特定选项和参数值。6.2表示层
6.2.1服务定义
表示层必须符合在建议X.216[2]和ISO8822中规范的服务。6.2.1.1功能单元
本标准中需要一个表示层功能单元（FU)：核心。6.2.2协议规范
表示层必须符合在建议X.226[3]和ISO8823(正常模式)中规范的协议。在ISOISP11183一1[19]中规范了对通信系统管理应用应予以支持的特定选项和参数值。6.2.3传送句法的编码规则
应使用在建议X.209[9I中定义的编码规则，以导出对应用协议数据单元（APDU)的传送句法。ASN.1OBJECT IDENTIFIER［joint—ISO--CCITT（2）ASN.1（1）basic-encoding（1)J应作为传送句法名称的数值。为了符合本标准，需要处理的ASN.1基本编码标记的最大值是16383。这是一个能够由14比特所描述的最大无符号整数。因此，标识符字节应由一个初始字节和另外最多2个字节组成，即最大占用3个字节。同样为了符合本标准，需要在ASN.1数据值编码的”内容字节\中处理的字节最大值是4，294，967，295。这是一个能够由32比特所描述的最大无符号整数。因此在“长格式”编码中，长度字节应由一个初始字节和另外最多4个字节组成，即最大占用5个字节（注：该限制不用于“不定长度”编码。）6.3应用层框架
6.3.1应用层体系结构
YD/T 947--1998
作为应用层体系结构的一部分应提供ACSE和FTAM的描述。6.3.2文件传送、访问和管理
FTAM符合于ISO8571E15一18中的服务定义和协议规范。对参数和参数值限制在本章以下各节中予以规范。
6.3.2.1服务框架
必备的文件服务类是文件传送类。在文件传送类中以下功能单元是必备的：-核心功能单元；
一读、写功能单元；
—有限的文件管理功能单元；
群组合功能单元；
一在内部文件服务中，恢复功能单元和可选的重新开始功能单元。6.3.2.2协议框架
文件协议的功能单元相当于以上描述的所支持服务的功能单元。所保留的功能单元和与它们相联系的PDU在表4中列出。这个文件协议假定在6.1.1.1中描述的会话服务具有如下细节：恢复或重新开始功能单元意味着使用次同步会话服务；-重新开始功能单元意味着除次同步会话服务之外还有再同步会话服务。6.3.2.3抽象句法
FTAM的抽象句法名称是：
(iso—standard 8571 abstract syntax(2) ftam—fadu(2))。(iso—standard 8571 abstract syntax(2) ftam--pci(1))。6.3.2.4支持的文件类型
所传送文件结构的种类涉及适合的文件类型的使用。保留三种类型的文件结构：
无结构二进制文件；
一无结构文本文件；
连续顺序文件这些文件是由一顺序记录所组成，没有直接访问给定记录的可能；每一个记录由不同类型的字段所组成）。
因此至少3种文件类型是必备的：-ISOFTAM无结构文本文件（FTAM.1)；-ISO FTAM无结构二进制文件(FTAM.3)；一NBS 顺序文件(NBS—6)。
在作为由无结构约束集约束的ISO8571一2[16]中定义，FTAM分级文件模型允许FTAM.1和FTAM.3。
在作为由顺序约束集约束的ISO8571－2[16]中定义,FTAM分级文件模型允许NBS一6。6.4FTAM服务的安全支持
对于X接口，支持验证的安全服务是必备的。对于Q3接口，对这些服务的支持是可选的。应使用在ACSE中规范的验证功能单元支持验证服务。在X接口上所实际使用的机制待定。在TMN中对FTAM服务的安全支持待定。9
F-INITIALIZE request
F-INITIALIZE response
F-TERMINATE request
YD/T 947-1998
表4FTAM功能单元和相联系的各PDU名称
F-TERMINATE response
F-- P-ABORT request
F-- U-ABORT request
F-SELECT request
F ---SELECT response
F--DESELECT request
F--DESELECT response
F--CREATE request
F-CREATE response
F-DELETE request
F-DELETE response
F-READ-ATTRIB request
F-READ-ATTRIBresponse
F--OPEN request
F-OPEN response
F--CLOSE request
F-CLOSE response
F-READ request
F-WRITE request
F-DATA-- END request
-TRANSFER-END request
F-TRANSFER-END tesponse
F-CANCEL request
F-CANCEL response
F-BEGIN-GROUP request
F-BEGIN-GROUP response
F--END-GROUP request
F--END-GROUP response
-RECOVER request
F--RECOVER response
F-RESTART request
-RESTART response
有限文件管理
有限文件管理
有限文件管理
有限文件管理
有限文件管理
有限文件管理
读、写
读、写
读、写
读、写
读、写
读、写
读、写
读、写免费标准bzxz.net
读、写
群组合
群组合
群组合
群组合
重新开始
重新开始
功能单元
