【机械行业标准(JB)】 热切割 等离子弧切割质量和尺寸偏差

JB/T10045.4—1999

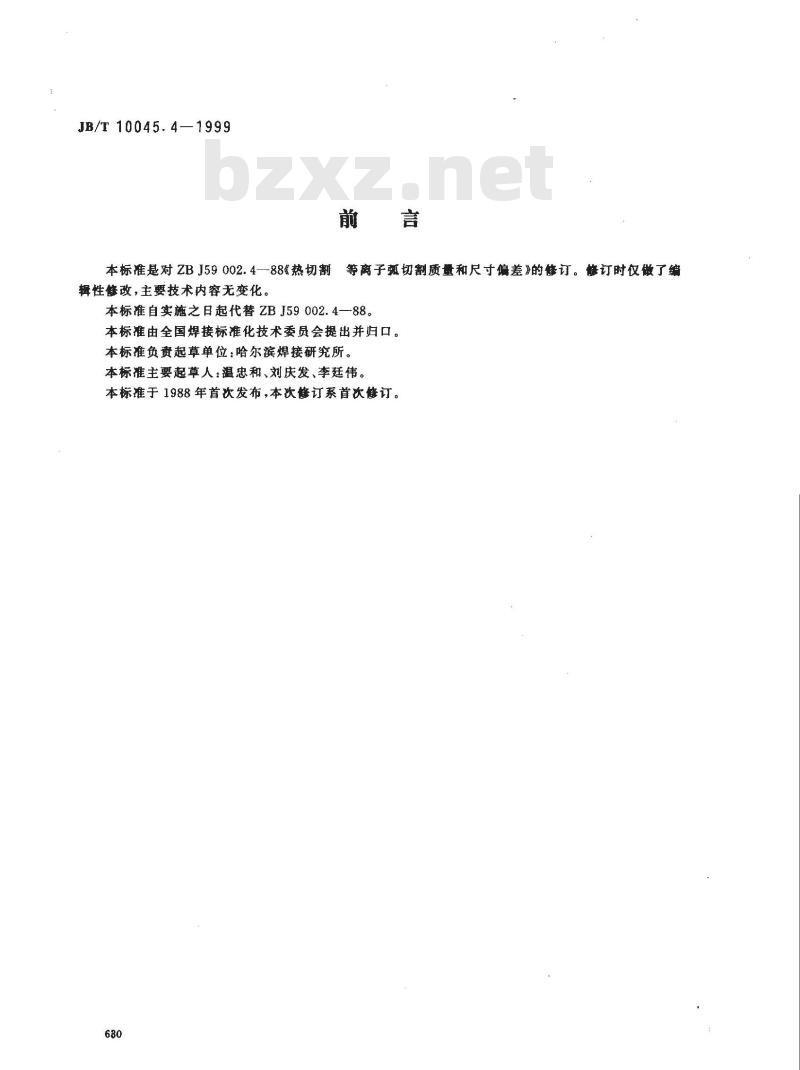

本标准是对ZBJ59002.4—88热切割辑性修改，主要技术内容无变化。前
等离子切割质量和尺寸偏差》的修订。修订时仅做了编本标准自实施之日起代替ZBJ59002.4—88。本标准由全国焊接标准化技术委员会提出并归口。本标准负责起草单位：哈尔滨焊接研究所。本标准主要起草人：温忠和、刘庆发、李廷伟本标准于1988年首次发布，本次修订系首次修订。680

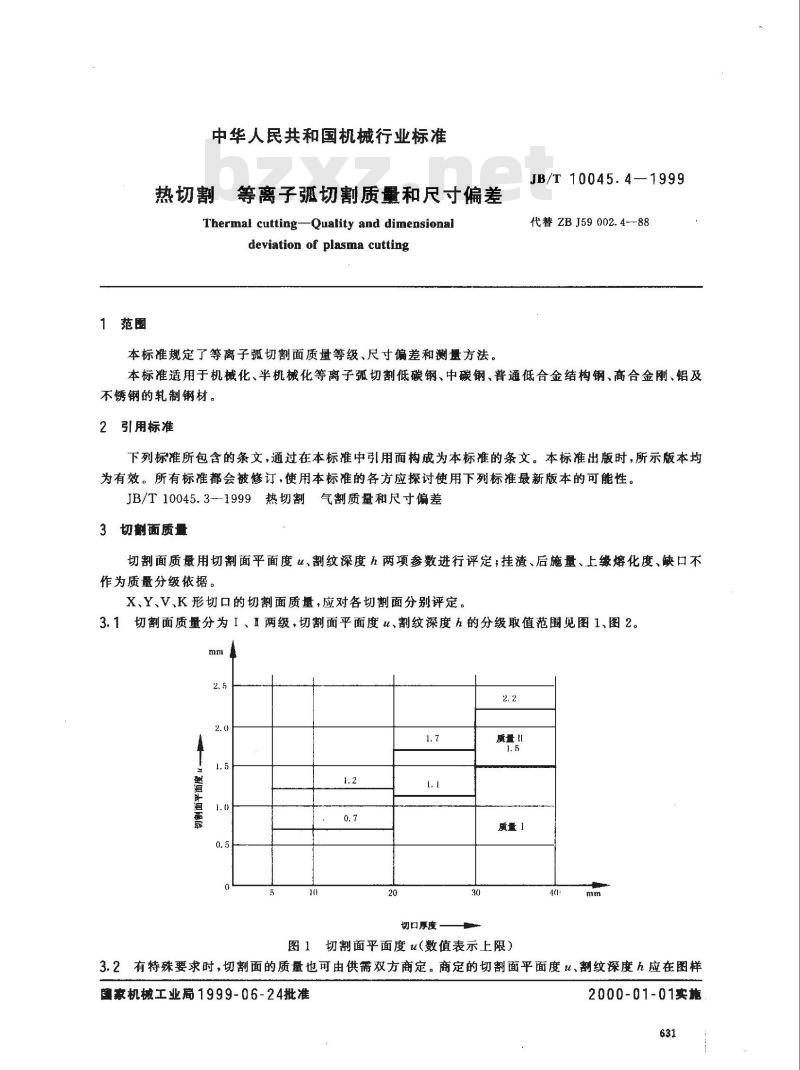

1范围
中华人民共和国机械行业标准
热切割
等离子弧切割质量和尺寸偏差
Thermal cutting-Quality and dimensionaldeviation of plasma cutting
本标准规定了等离子弧切割面质量等级、尺寸偏差和测量方法。JB/T 10045.4—1999
代替ZBJ59002.4—88
本标准适用于机械化、半机械化等离子切割低碳钢、中碳钢、普通低合金结构钢、高合金刚、铝及不锈钢的轧制钢材。
引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T10045.3--1999热切割气割质量和尺寸偏差3切割面质量
切割面质量用切割面平面度u、割纹深度两项参数进行评定；挂渣、后施量、上缘熔化度、缺口不作为质量分级依据。
X、Y、V、K形切口的切割面质量，应对各切割面分别评定。3.1切割面质量分为I、1两级，切割面平面度u、割纹深度h的分级取值范围见图1、图2。mm
卫杰重隔
切口厚度
质量 !
质量1
图1切割面平面度（数值表示上限）书
3.2有特殊要求时，切割面的质量也可由供需双方商定。商定的切割面平面度u、翻纹深度h应在图样国家机械工业局1999-06-24批准2000-01-01卖施
JB/T10045.4--1999
上注明，如JB/T10045.3—-1999中的6.3b）所示。um下载标准就来标准下载网

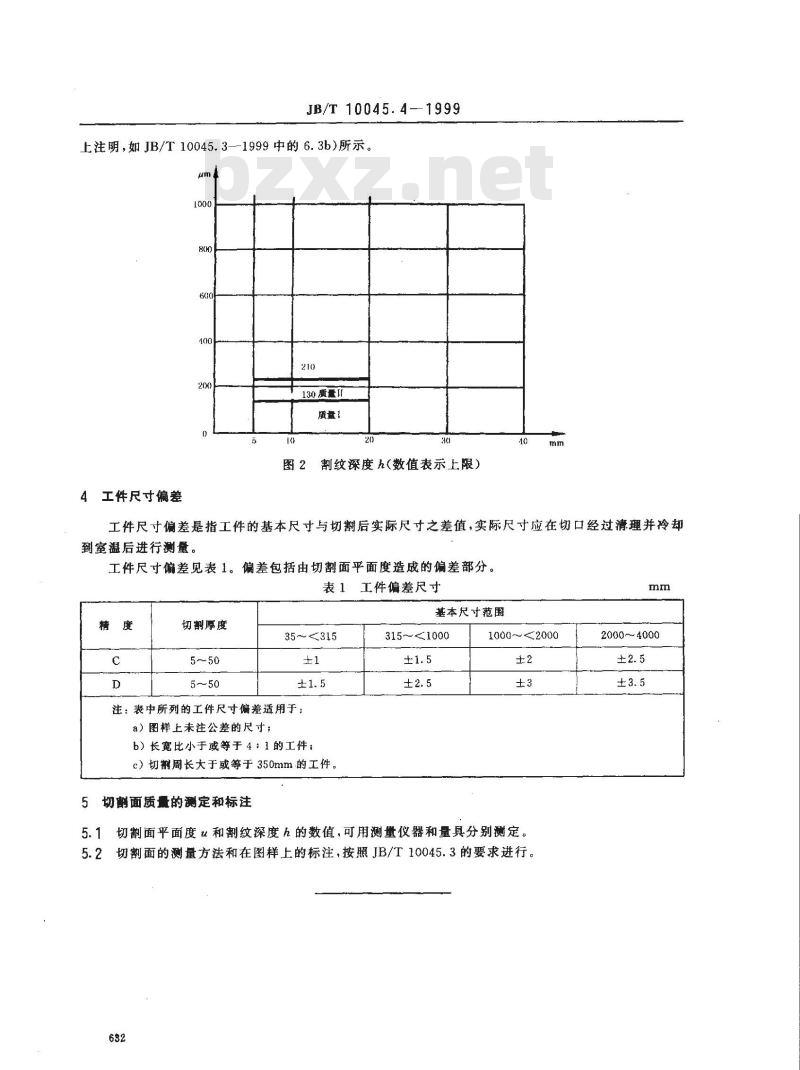

4工件尺寸偏差
130质量I
质盘！
图2割纹深度（数值表示上限）
工件尺寸偏差是指工件的基本尺寸与切割后实际尺寸之差值，实际尺寸应在切口经过清理并冷却到室溢后进行测量，
工件尺寸偏差见表1。偏差包括由切割面平面度造成的偏差部分。表1工件偏差尺寸
切割厚度
5～50
5～50
35~315
注：表中所列的工件尺寸偏差适用于a）图样上未注公差的尺寸；
b）长宽比小于或等于4：1的工件；c）切周长大于或等于350mm的工件。切面质量的测定和标注
基本尺寸范围
315～1000
1000~～2000
5.1切割面平面度u和割纹深度h的数值，可用测量仪器和量具分别测定。5.2切割面的测量方法和在图样上的标注，按照JB/T10045.3的要求进行。632
2000-~4000
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
