【机械行业标准(JB)】 热切割 气割表面质量样板

JB/T10045.5—1999

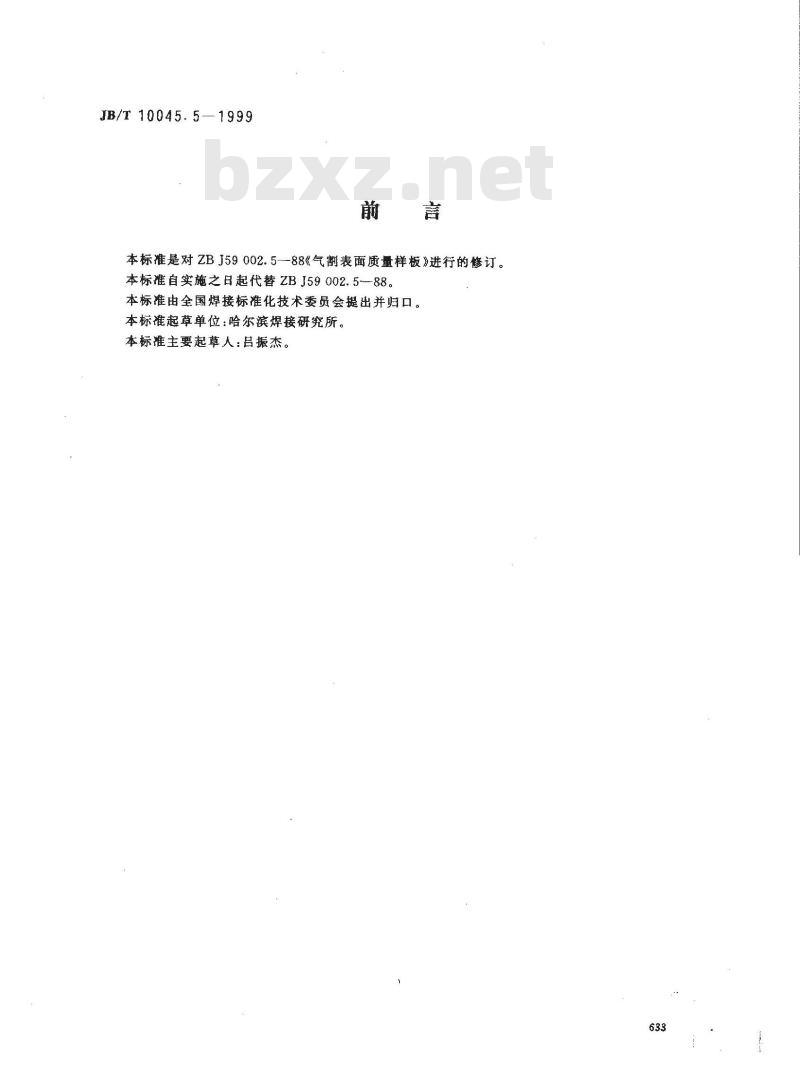

本标准是对ZBJ59002.5--88《气割表面质量样板》进行的修订。本标准自实施之日起代替ZBJ59002.5-88。本标准由全国焊接标准化技术委员会提出并归口。本标准起草单位：哈尔滨焊接研究所。本标准主要起草人：吕振杰。

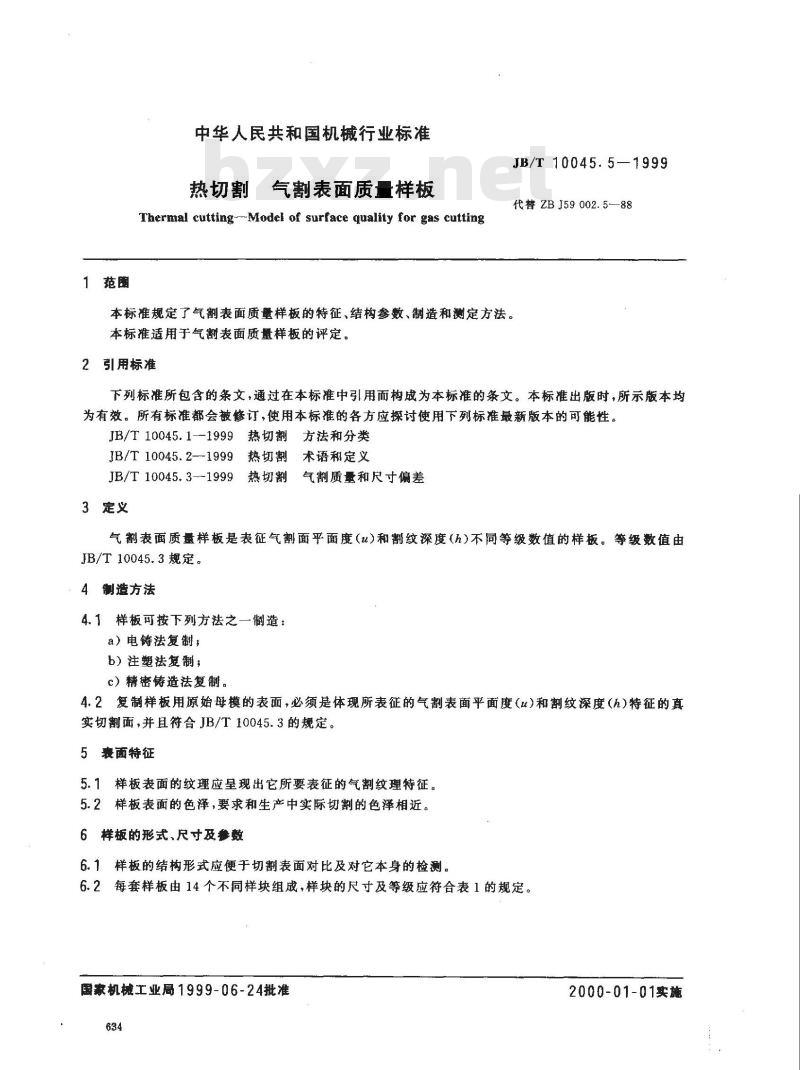

中华人民共和国机行业标准
气割表面质量样板
热切割
Thermal cutting--Model of surface quality for gas cuttingJB/T10045.5—1999
代替ZBJ59002.5—88
本标准规定了气割表面质量样板的特征、结构参数、制造和测定方法。本标准适用于气割表面质量样板的评定。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T10045.1--1999热切割方法和分类JB/T10045.2-1999
热切割
JB/T 10045. 3-1999
3定义
热切割
术语和定义
气割质量和尺寸偏差
气割表面质量样板是表征气割面平面度（u）和割纹深度（h）不同等级数值的样板。等级数值由JB/T10045.3规定。
4制造方法
4.1样板可按下列方法之一制造：a）电铸法复制，
b）注塑法复制；
c）精密铸造法复制。
4.2复制样板用原始母模的表面，必须是体现所表征的气割表面平面度（u）和割纹深度（h）特征的真实切割面，并且符合JB/T10045.3的规定。5表面特征
5.1样板表面的纹理应呈现出它所要表征的气割纹理特征。5.2样板表面的色泽，要求和生产中实际切割的色泽相近。6样板的形式、尺寸及参数
6.1样板的结构形式应便于切割表面对比及对它本身的检测。6.2每套样板由14个不同样块组成，样块的尺寸及等级应符合表1的规定。国豪机械工业局1999-06-24批准634
2000-01-01实施
样块序号
样块的测定
样块尺寸wwW.bzxz.Net
15×30
50×30
7. 1 平面度(u)值的测定
JB/T10045.5—1999

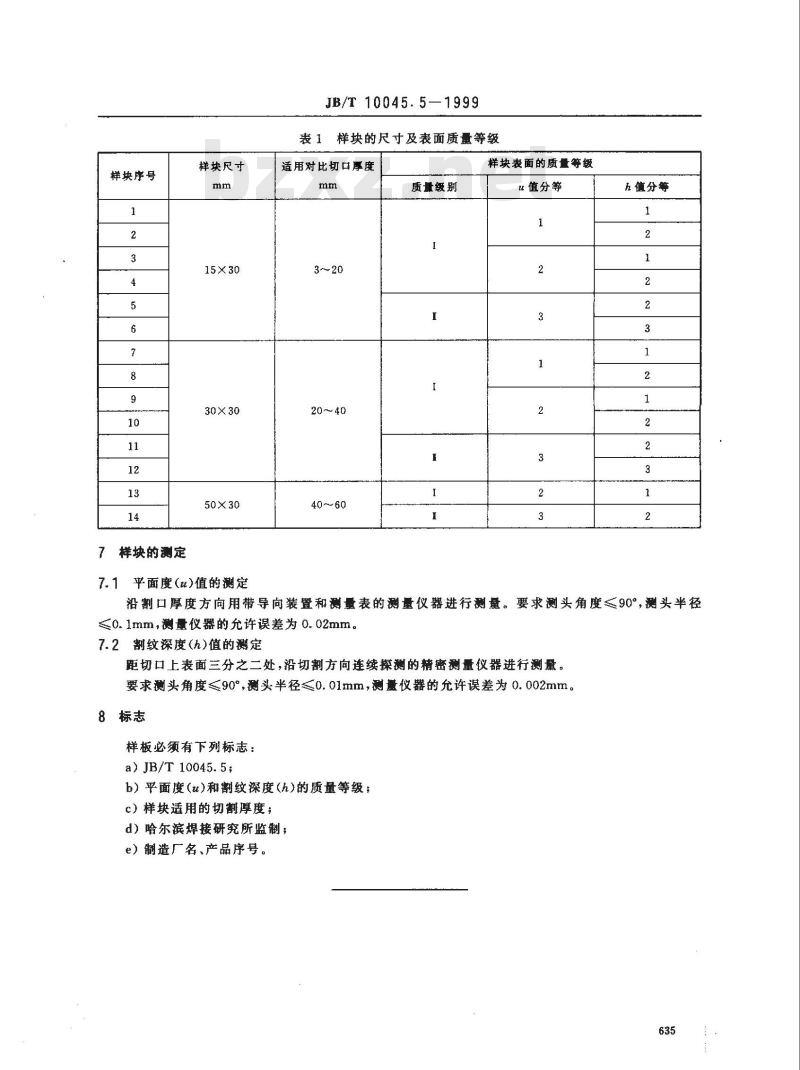

表1样块的尺寸及表面质量等级
适用对比切口厚度
20～40
质量级别
样块表面的质量等级
u值分等
五值分等
沿割口厚度方向用带导向装置和测量表的测量仪器进行测量。要求测头角度90°，测头半径≤0.1mm，测量仪器的允许误差为0.02mm。7.2割纹深度（h)值的测定
距切口上表面三分之二处，沿切割方向连续探测的精密测量仪器进行测量，要求测头角度≤90°，测头半径≤0.01mm，测量仪器的允许误差为0.002mm。8标志
样板必须有下列标志：
a) JB/T 10045.5;
b）平面度(u)和割纹深度（h)的质量等级：c）样块适用的切割厚度；
d）哈尔滨焊接研究所监制；
e）制造厂名、产品序号。
