【机械行业标准(JB)】 测厚规

1C525.060.20

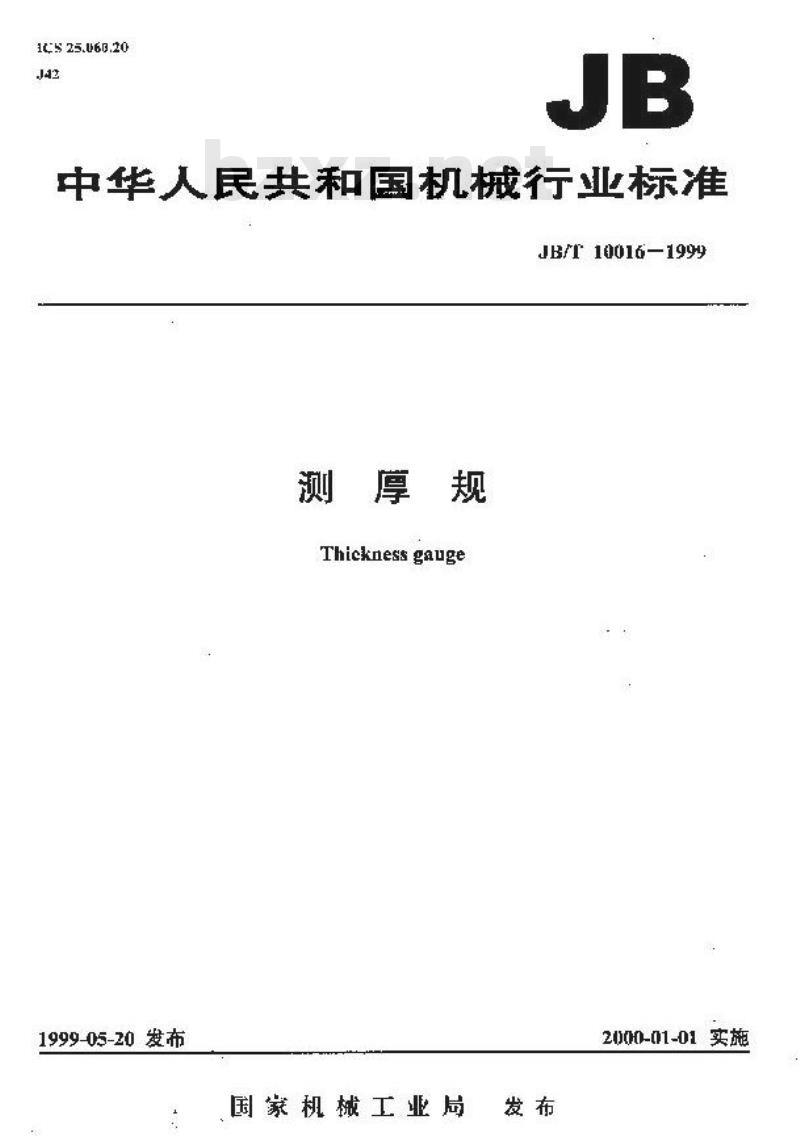

中华人民共和国机械行业标准
JBrr10016-1999
测厚规
Thickness gauge
1999-05-20发布
国家机械工业局
2000-01-01实瓶
JB汀20016—1999

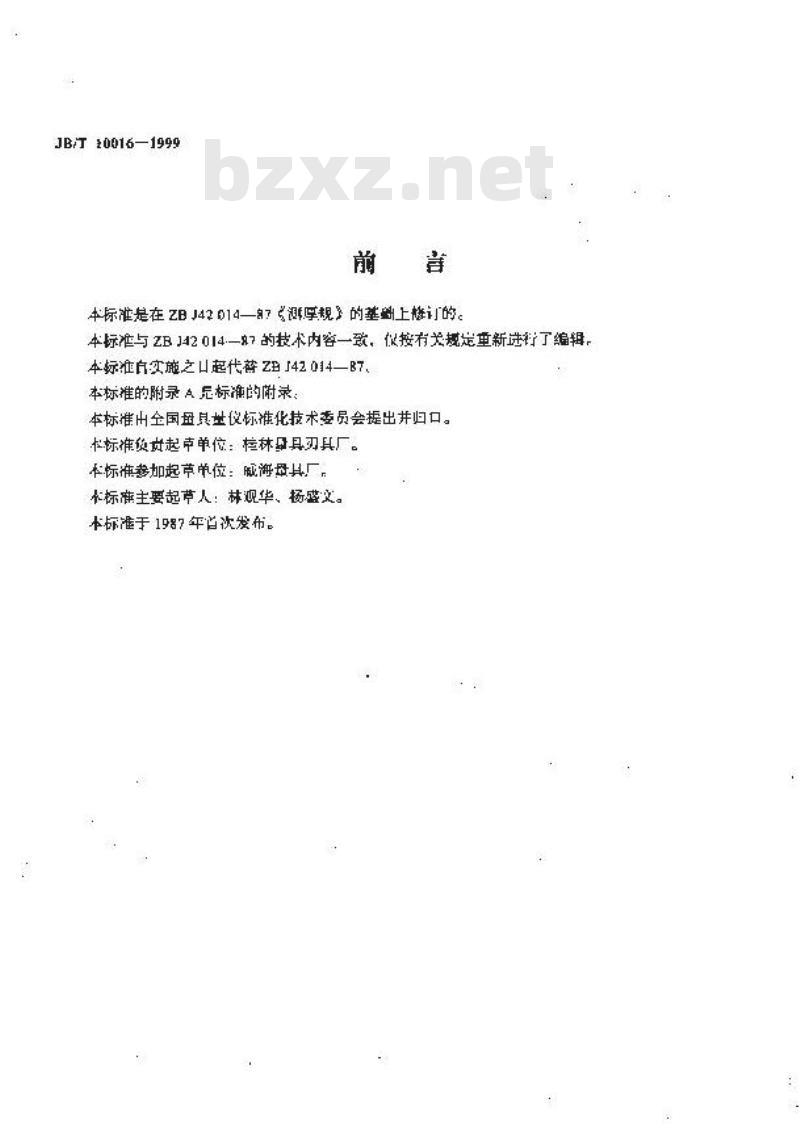

本标准是在ZBJ42014—87《厚规了的基酬上整计的。本标准与ZBJ42014一87的技术内容一致，按有关越定单新进行了编辑本标准自施之口起代萨日[42014—B7、本标准的附录A尼标准的谢录：
本标准出全国盘具型仪标准化技术委员会提出井归口。标准负对起克单位：检林量具双具厂。本标准参加起草单位：成海母具厂，标准主要起节人：林观华、扬盛文。本标准于1987年首次发布。

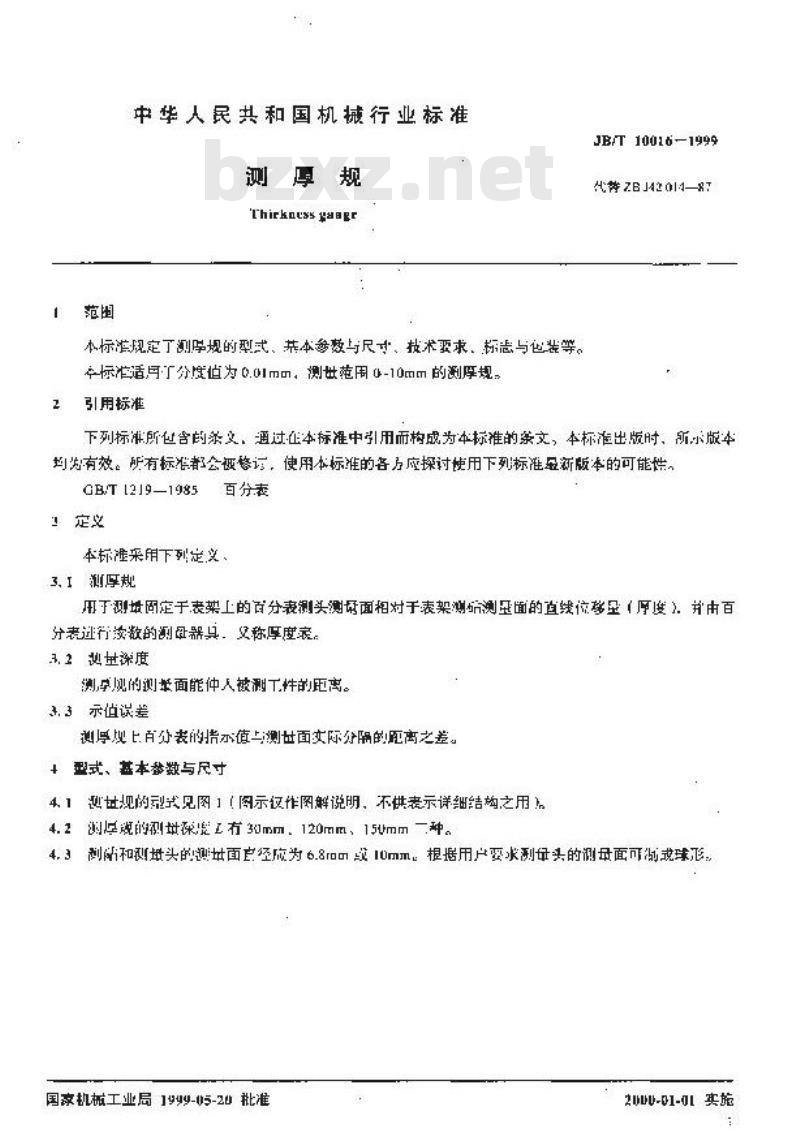

中华人民共和国机械行业标准
测厚规
Thirkness gaagr
本标准规定了测厚规的型式、苯本参数与尺寸、技术要求、标志与包装等。个标准适月了分度值为0.01mm，测世范用0-10mm的测厚规，引用标准
JB/T10016-1999
4菱7BJ43014-8T
下列标准所包含的系义，通过正本标准中引用而构成为车标准的文，本标准出版时，所示版本均划有效。所护有标者会视整记，使用本标准的各方应探讨使用下列标准显新版本的可能偿。GB/T1219—1985
！定义
百分表
本标准来用下烈定义。
3. 1测厚规
用于测培固定于表架上的百分表测头测录面相对于表架测硫测至面的直线位移量（厚度）。并由百分表进逆行液数的测量器其：义称厚度衰。.3.2视其深度
测孕规的测量面能仲人被测工性的距离。3.3示值误差
测厚现上百分表的指亦值与测世面文际分隔的距离之差。+型式、基本替数与尺寸

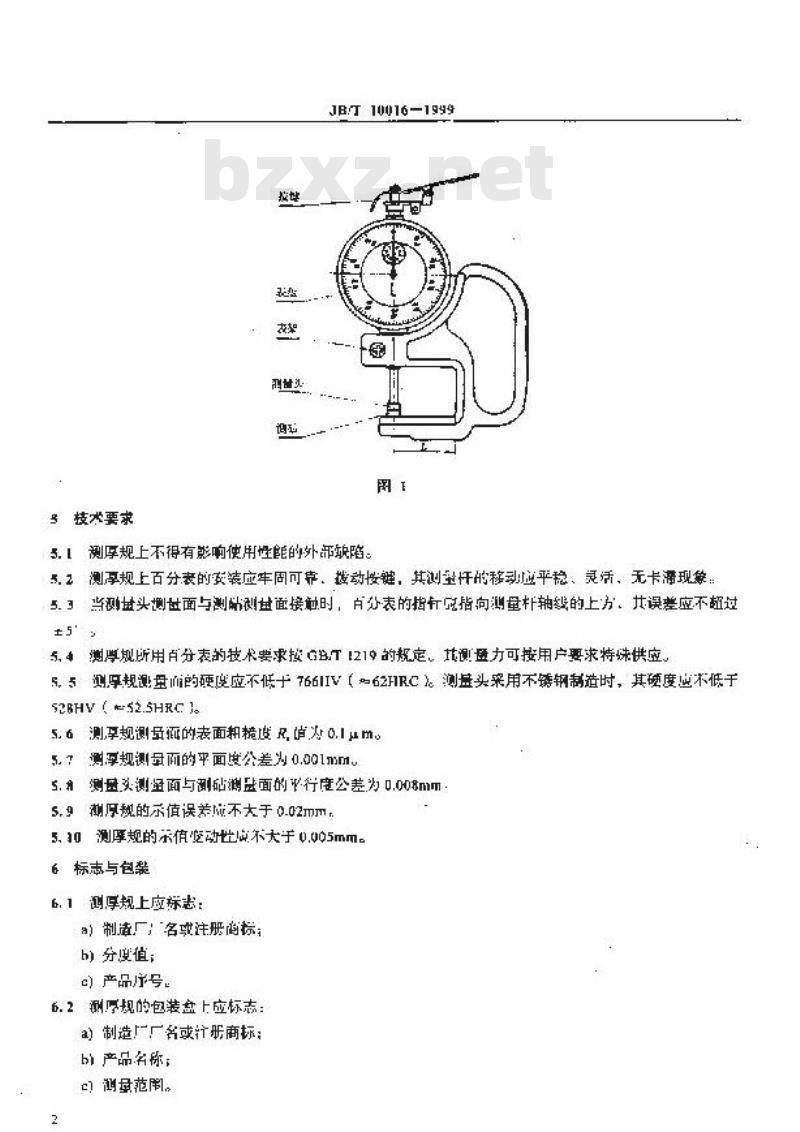

4.1势过规的型式见图1（图示仅作图解说明，不供表示详细结均之用4.2测厚观的视地速虑有30mm，120mm、15mm一种。4.3到站和测均头的测面经应为6.8m或10mm。据用产要水测年头的测母面可球或球形国家机板工业局1999-05-20批准2000-01-01实施
5枝术要求
JB10016-1999
5.测厚规上不得有影响使用性能的外部频陷，5.2测享规上百分表的安装应车固可靠，拨动性键，其测至纤的移动应平稳、灵活，无卡涌现象：5.3监测盘头测世面与测站测盘面接触时，白分表的指指向测量杆轴线的上方，共误差应不超过±5'
5.4测厚规所用百分表的技术要求按GBT1219的规定、其课通力可接用户要求特殊供应、5，5测厚规测量而的硬座应不低于7661IV（62HRC测盘头采用不锈钢需造时，其硬度应不低于S2BHV (S2.SHRC J。
5.6测享规测量面的表面粗度R,道为0.1um。5.7测享规测量面的平面度公差为0.001mm5.测量炎测蛋面与测贴测时面的行度公差为0.008mm5.9溯厚规的示值误差不大于0.02mm5.10测厚规的示值变动比成不大于0.005mm6标志与包袭
6.1测厚规上应标志：
a）制造厂，“名或注册商标；
b）分度值；
）产品序号
6.2测厚规的包装盘上应标志：
a)制造厂名或汁册商标：
b）产品名称；wwW.bzxz.Net
！测范围。
J8厅0016-1999

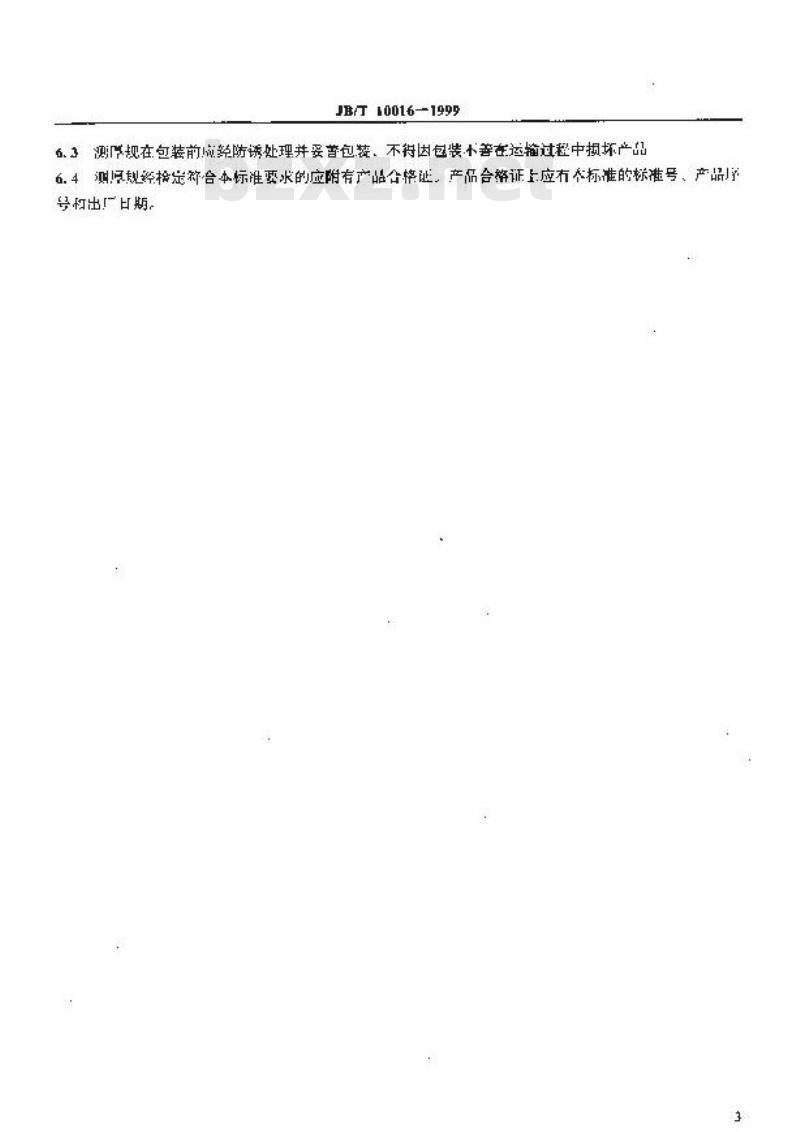

6.3测厚规在包装前成经防诱处理并要首包装：不得因包装不善在运输过秘中损坏产品6.4测旧规释检定符合本标准要求的应附有产品合格证。产品合格证上应有个标准的标准号、产品号出广日期
JB/T10016-19
附景A
（标准的附录）
测厚规的检验方法
不倒录是关于生产广出！检验测厚规的翘试厅达，Al示值误差
测厚就示值误差的检验是将3缴量快置于厚规的两测型面之间，方分表的括求值与见缺尺寸之差即为求谁设差。该项检验坐少所在测母范周内布的四个付置上进行。捕将隐骏测厚规示误益的块尺4为2.2mm，4.mm，7.7mm，10mmA2示值变动性
小值变动性的检验是通过拟动按链对同一被测的盘进行去次重复测至谢数，原其最大示值与最小求值之差即为测厚款的示他变动性测量面的乎行率
两测主白半行度的检验是将：级量块分别于测量雨选续的四个不同位置（见图A1：上，外别由百分表读数，其读激的最大值与最小值之差即为测量而的平行度。景快
M正面
