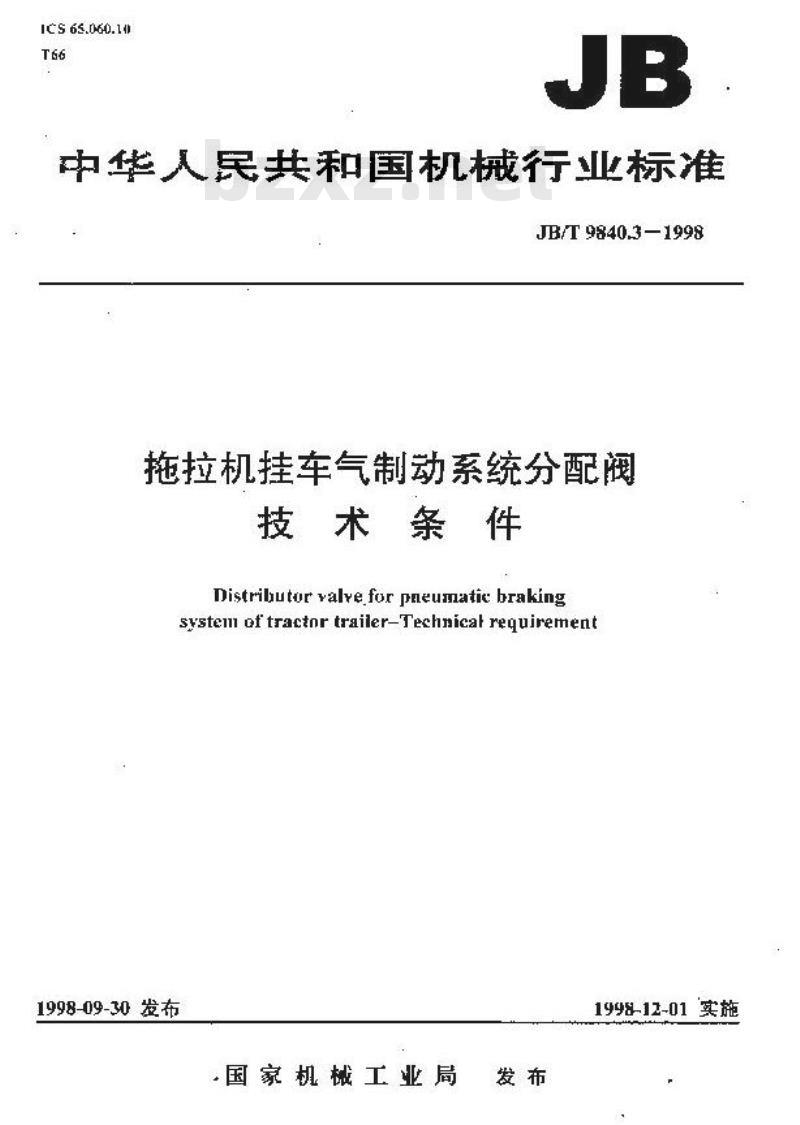

ICS 65.060.14
中华人民共和国机械行业标准
JB/T9840.3-1998
拖拉机挂车气制动系统分配阀
技术条件
Distributor alve for pneumatie brakingsvsteml of tractnr trailer-Technical reguirement1998-09-30 发布
国家机械工业局
1998-12-01实施
JB.T9840.3—1998

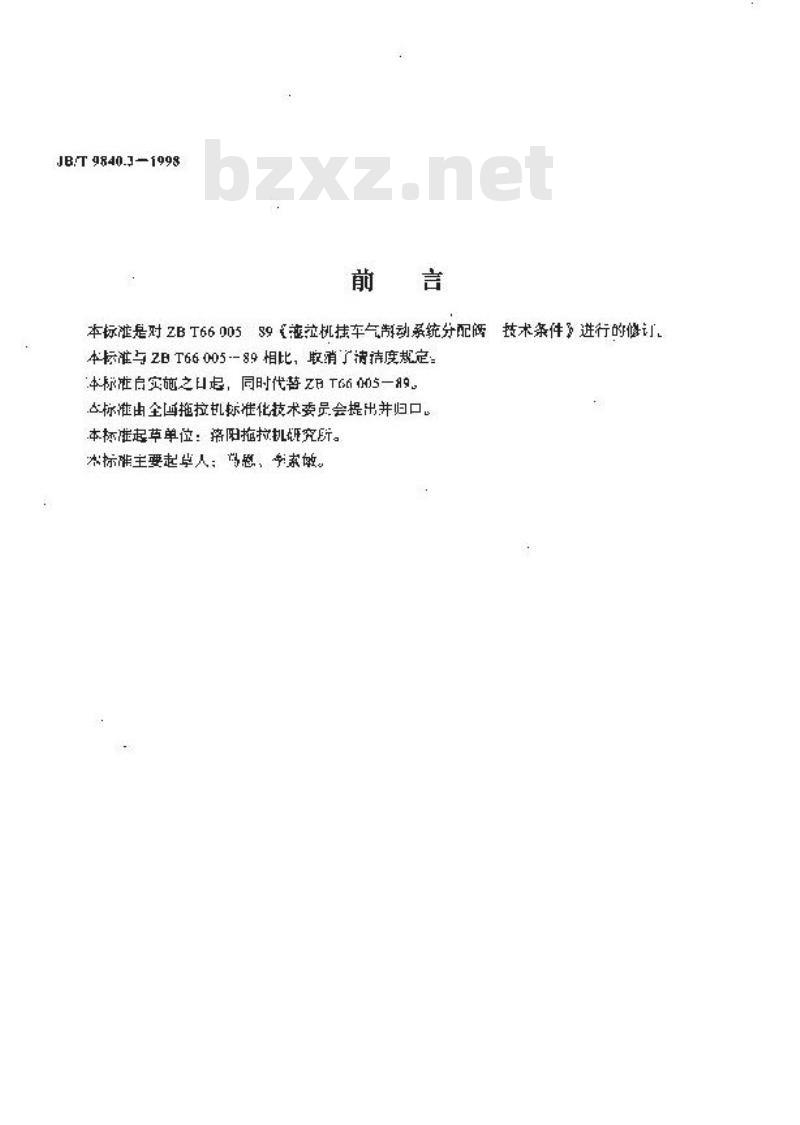

转术条件进行的修
本标准是对ZBT6600539施拉机持车气制动系统分配阀本标准与2BT66005-89相比，取消了清持度规定：本标准自实施之日是，同时代替Z日T6605一89。标准由全国拖拉机标准化技术委员会提出并归口。本标准起草单位：落阳拖拉机证究所。冰标雄主要起卓人：驾想，争索敏。一范围

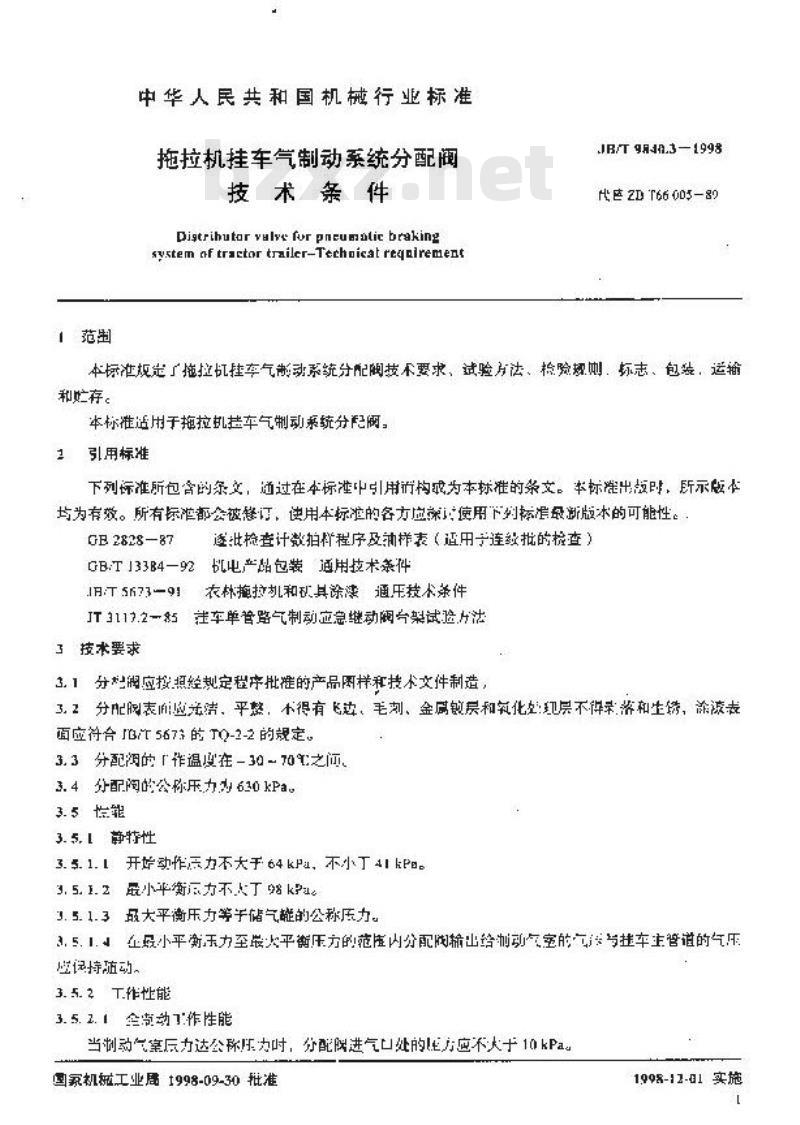

中华人民共和国机械行业标准
拖拉机挂车气制动系统分配阀
技术条件
Digtrihutor yalve fur pncugatic brakingsystem af tractor trailer-Technicat reqairementJIB/T9月40.3—1998免费标准bzxz.net
代2DT66005-89
本标规定了拉证挂车气断动系统分配技不要求，试验方法、检晚规侧，标志、包装，运拍和存。
本标准适用于拖拉机挂车气制动系统分配阀，2引用标准
下列标准所包含的条文，通过在本标准中引用们构成为本标准的条文。本标能出板时，所示龄均为有效。所有标准部会被整订，用本标泄的各方应探；使用下刻标追最新版本的可能性。0E2828-87
逐批检查计数拍样程序及动样表（适用于连纹批的检查）GB:TJ33B4一92机电产销包装通用技术条件衣林换拉机和具除滤通压技术杀件1月T5673-91
JT3117.2一85注车单管路气制动急继动阀台架试验片法了技术要求
3.1分剂阀应投照经规定程序批推的产品困样和技术文件制造，3.2分配表而应光洁，平整，不得有飞边，毛刺，金局敏层和氧化垒现层不得录落和生锈，淤滚表面应符合[B/5673的TQ-2-2的规定。3.3分配润的「作温在-30-70之间3.4分配间的公称压力为630kPa。3.5能
3. 5, 1静特性
3.5.1.1开始动作忘力不大于64kP，不小丁41kP。3.5.1.2最小平衡力不丁98kPa
3.5.1.3最大平衡压力等于储气能的公称压力。3.5.1.4在最小平渐天力至嵌火平衡压方的范压内分配成输山给制气室的气与挂车主管道的气压虚识持随动。
3.5.2T作性能
3.5.1.1全制动7作性能
当制动气室辰力达公称所力时，分配阴进气口处的能方应不大于10kPa国家机掘工业围1998-09-30批准1998-12-01实施

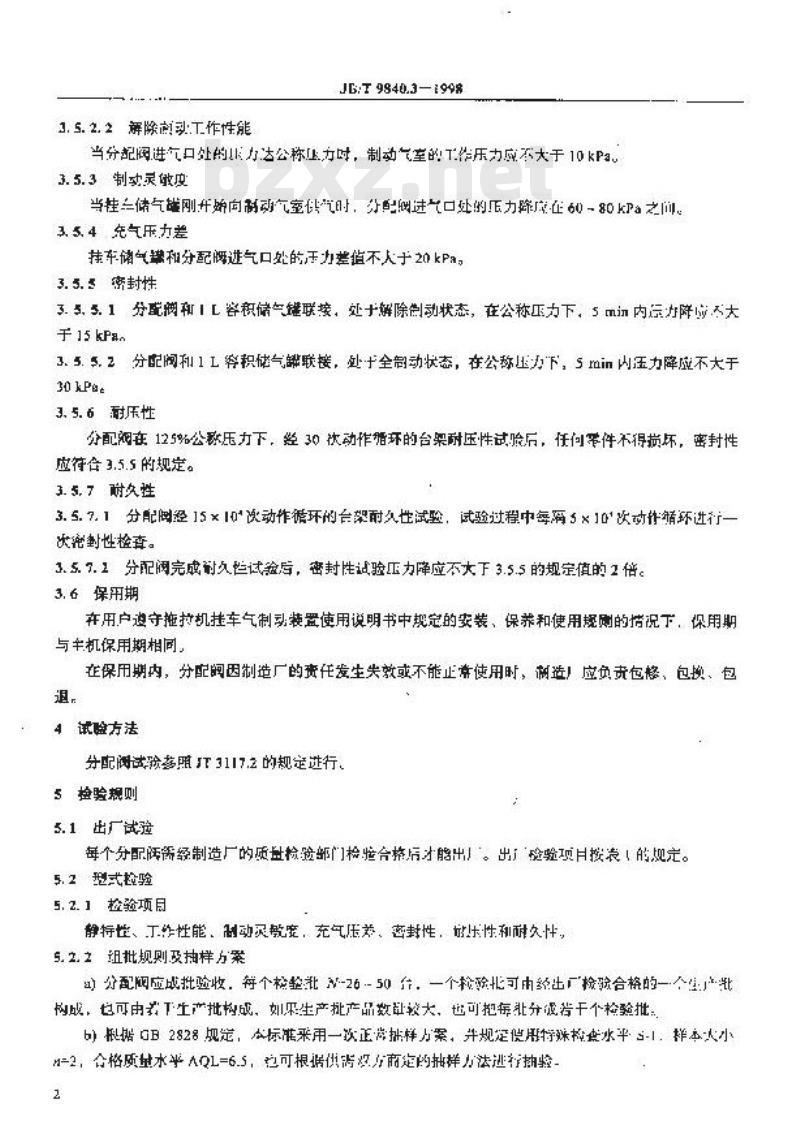

3.5.2.2解除剂动工作性能
JB:T9840.3—1998
当分配阀进气口处的账k力达公业力时，制动气室的T作压力应不大于10kPs3.5.3制实灵做度
当挂三储气罐刚升婚向制动气室供气时，分配网进气口处的压力降应在60-80ka之间。354气压力差
挂车储气和分配瞬进气口处的于力辈值不人于20kPa，3. 5. 5穿封性
3，5.1分配阅和1L容积储气罐联接，处十解除制动状态，在公称压力下，5m证内运力降.大于15kPan
3.5.5.2分配阀和1L穿积储气罐联接，处十全制动状态，在公称压力下，5min内压力降应不大于30 kPae
3.5. 6耐压性
分配阀在125%公称压力下，经30次动作循环的台架耐压性试验后，任何零件不得摘坏，密封性应符合3.5.5的规定。
3.5.7耐久性
3.5.7.1分配阐经15×10*次动作循环的台架耐久性试验：试验过程中每弱5×10次动作循环进行-次密封性检查。
3.5.7.1分配阅完成耐久性试验后，密封性试验压力降应不大下3.5.5的规定值的2借。3.石保用期
在用户追守拖拉机挂车气制动装置使用说明书中规定的安装，保养和使用爆测的情况于，保用期与年机保用期相同。
在保用期内，分配阅因制造厂的责任发生失效或不能止常使用时，树造！应负责包整、包换、包退，
4试验方法
芬配阅试验参1T3117.2的规定选行。5检验规则
5.1出厂试验
每个分配问资经制造厂的质盘检验部门检验合挤后才能出」。出」检验项目拨表！的规定。5.2型式检验
5.2.1检验项目
静特性、工作性能，制动灵就，充气压差、离封性，站压性和耐久性，5.2.2组批规则及抽样方案
a）分配阴应成批验收，筹个检整批W-2650允，一个检酸北可由经出一检验合格的一个生批构成，也可由者下生产批构成，如果生产批产品数乱较大，也可把每分减者干个检验批：6）根据口日2828现笼，标准采用一次正尚排样案，并规定停用特殊格盘水平S-1.样本人小2，合格质量水半AQL=6.5，跑可根据供背双方商定的抽样力法行拱验-2

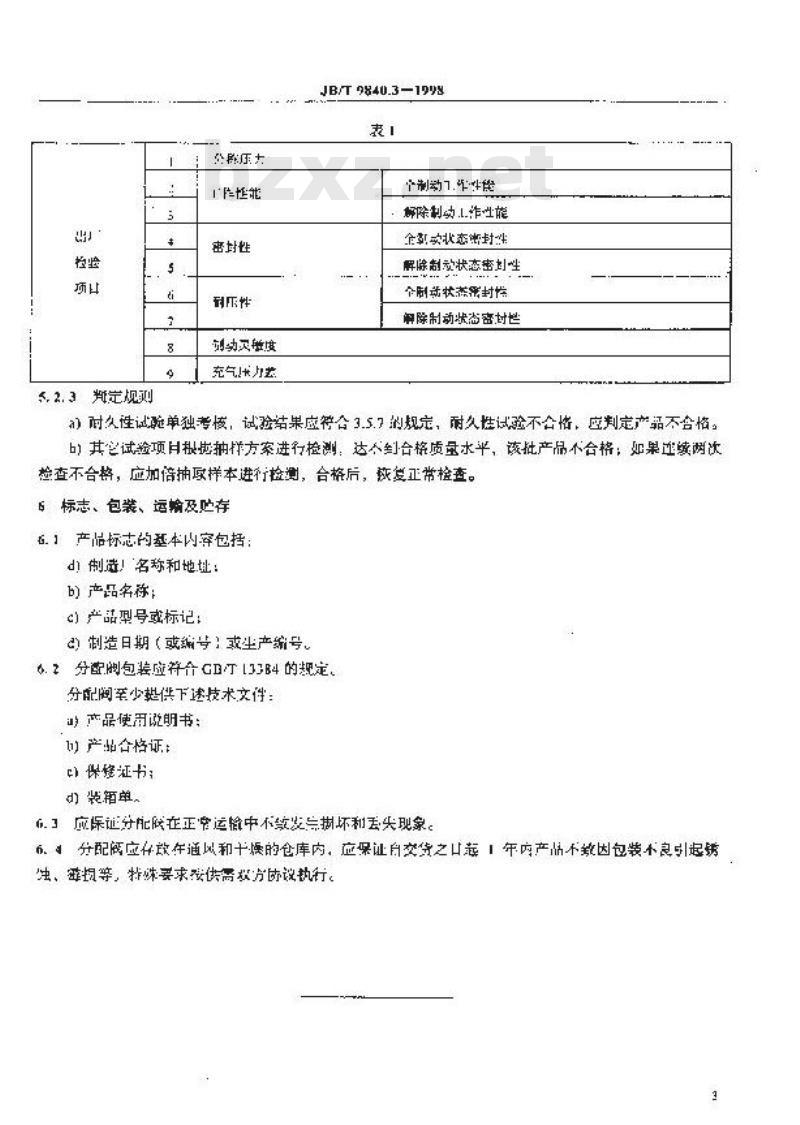

5.2.3判定规则
题压大
划动灵巢度
JB/T9840.3—1998
个制动7.作件偿
解除制动L准生能
全款实状态封
解除制款状态密划生
全刷动状杰密封性
除制动恢态密过世
a）对久性试验单独考核，试验结果应符合3.5.7的规定，耐久性试验不合恰，应判定产器不合格。其它试验项且积热抽性方案进行检测，达人到合格质量水半，该批产品不合格：如果逆续两次检查不合格，应加倍抽原样本进个检测，合格后，恢复正带检查。6标志、包装、运及贮存
6.1产品标志基本内穿包括：
d！制避！‘名称和地址：
b)产品名称；
c）产品型号或标记：
）制造日期（或编号）或生产缩号6分配脚包装府符个G汀降的规定，分配阀至少提供下速技术文伴：明产品使用说明书：
1u）产品合格证：
保整证书;
装韬单
6.1应保证分配除在正常运输中不练发急制坏和盂失职象。6。4分配阅应存放年通风和十爆的仓库内，应保证自交货之口「年内产品不教因包装不良起锈独，避规等，特殊要求双供需效方协说执行。
