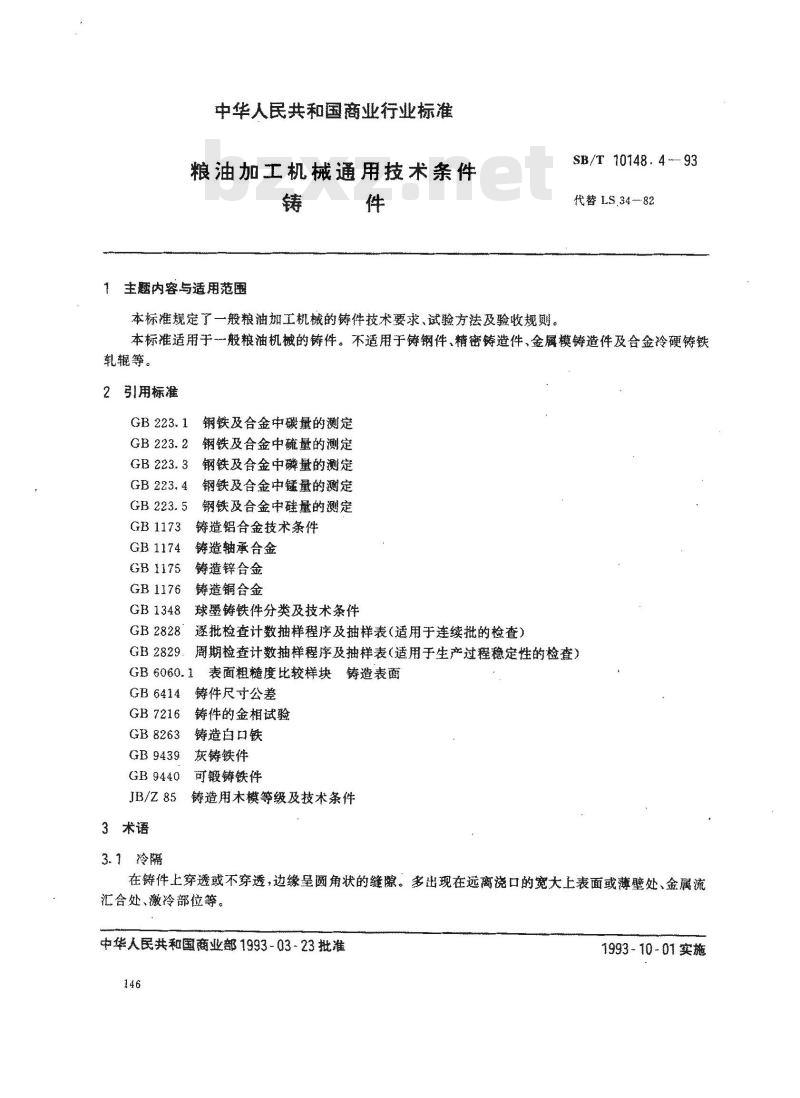

【商业行业标准(SB)】 粮油加工机械通用技术条件 铸件

中华人民共和国商业行业标准
粮油加工机械通用技术条件
1主题内容与适用范围
本标准规定了一般粮油加工机械的铸件技术要求、试验方法及验收规划。SB/T 10148. 4 ~93
代替LS34--82
本标准适用于-一般粮油机械的铸件。不适用于铸钢件、精密铸造件、金属模铸造件及合金冷硬铸铁轧辊等。
2引用标准
GB223.1钢铁及合金中碳量的测定GB223.2钢铁及合金中硫量的测定GB223.3
钢铁及合金中磷量的测定
GB 223. 5
GB 1173
GB 1174
钢铁及合金中锰量的测定
钢铁及合金中硅量的测定
铸造铝合金技术条件
铸造轴承合金
造锌合金
GB1175
GB1176
GB1348
GB2828
GB2829
铸造铜合金
球墨铸铁件分类及技术条件
逐批检查计数抽样程序及抽样表（适用于连续批的检查）周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB6060.1
GB6414
GB7216
GB8263
GB9439
GB9440
JB/Z85
3术语
3.1冷隔
表面粗糙度比较样块铸造表菌
铸件尺寸公差
铸件的金相试验
铸造白口铁
灰铸铁件
可锻铸铁件
铸遵用木模等级及技术条件
在铸件上穿透或不穿透，边缘呈圆角状的缝隙。多出现在远离口的宽大上表面或薄壁处、金属流汇合处、激冷部位等。
中华人民共和国商业部1993-03~23批准146
1993-10-01实施

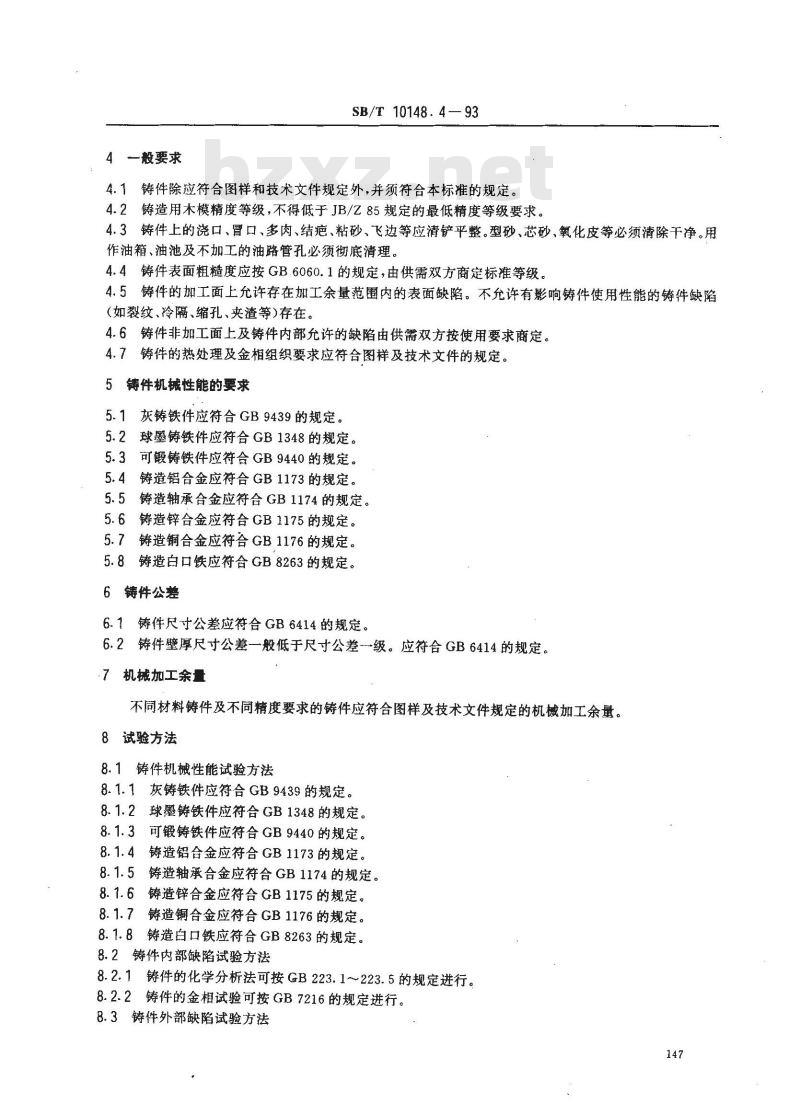

般要求
SB/T10148.4—93
4.1铸件除应符合图样和技术文件规定外，并须符合本标准的规定。4.2铸造用木模精度等级，不得低于JB/Z85规定的最低精度等级要求。4.3铸件上的浇口、冒口、多肉、结疤、粘砂、飞边等应清铲平整。型砂、芯砂、氧化皮等必须清除干净。用作油箱、油池及不加工的油路管孔必须彻底清理。4.4铸件表面粗糙度应按GB.6060.1的规定，由供需双方商定标准等级。4.5铸件的加工面上允许存在加工余量范围内的表面缺陷。不允许有影响铸件使用性能的铸件缺陷(如裂纹、冷隔、缩孔、夹渣等)存在。4.6铸件非加工面上及铸件内部允许的缺陷由供需双方按使用要求商定。4.7铸件的热处理及金相组织要求应符合图样及技术文件的规定。5铸件机械性能的要求
5.1灰铸铁件应符合GB9439的规定。5.2球墨铸铁件应符合GB1348的规定。5.3可锻铸铁件应符合GB9440的规定。5.4铸造铝合金应符合GB1173的规定。5.5铸造轴承合金应符合GB1174的规定。5.6铸造锌合金应符合GB1175的规定。5.7铸造铜合金应符合GB1176的规定。5.8铸造白口铁应符合GB8263的规定。6铸件公差
6.1铸件尺寸公差应符合GB6414的规定。6.2铸件壁厚尺寸公差一般低于尺寸公差一级。应符合GB6414的规定。7机械加工余量wwW.bzxz.Net
不同材料铸件及不同精度要求的铸件应符合图样及技术文件规定的机械加工余量。8试验方法
8.1铸件机械性能试验方法
8.1.1灰铸铁件应符合GB9439的规定。8.1.2球墨铸铁件应符合GB1348的规定。8.1.3可锻铸铁件应符合GB9440的规定。8.1.4铸造铝合金应符合GB1173的规定。8.1.5铸造轴承合金应符合GB1174的规定。8.1.6铸造锌合金应符合GB1175的规定。8.1.7铸造铜合金应符合GB1176的规定。8.1.8铸造白口铁应符合GB8263的规定。8.2铸件内部缺陷试验方法
8.2.1铸件的化学分析法可按GB223.1～223.5的规定进行。8.2.2铸件的金相试验可按GB7216的规定进行。8.3铸件外部缺陷试验方法
SB/T 10148. 4 -- 93

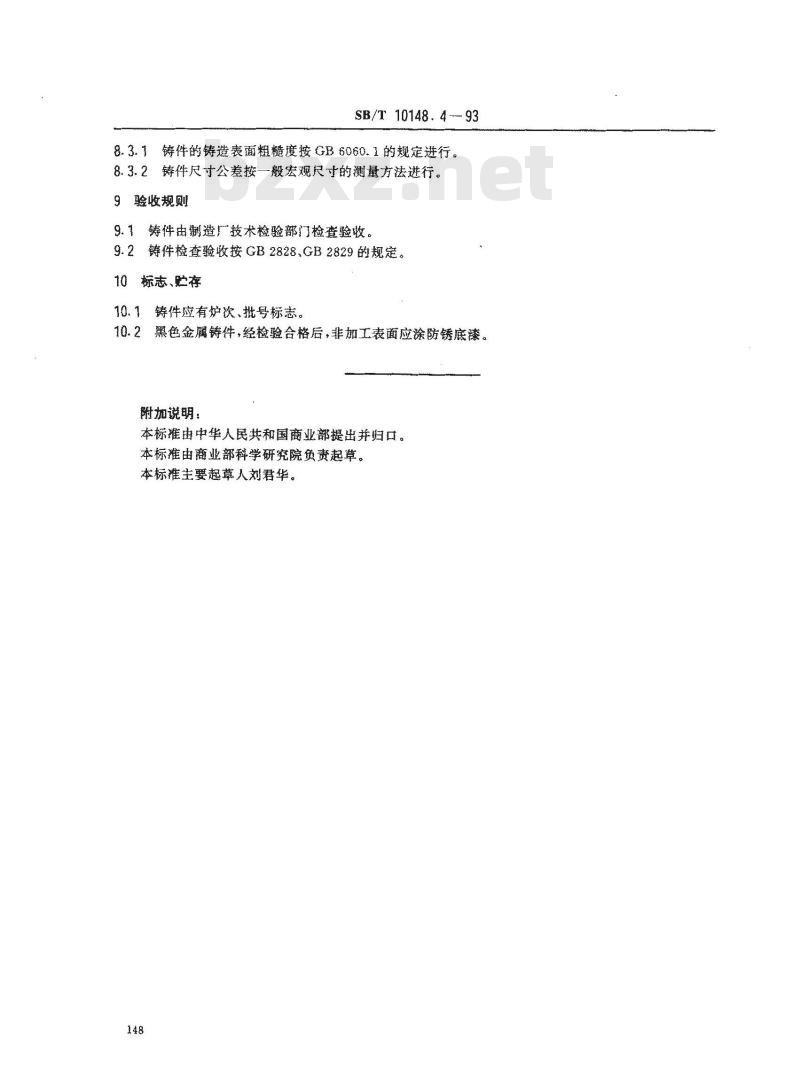

8.3.1铸件的铸造表面粗糙度按GB6060.1的规定进行。8.3.2铸件尺寸公差按一般宏观尺寸的测量方法进行。9验收规则
9.1铸件由制造厂技术检验部门检查验收。9.2铸件检查验收按GB2828、GB2829的规定。10标志、购存
10.1铸件应有炉次、批号标志。2黑色金属铸件，经检验合格后，非加工表面应涂防锈底漆。10.2
附加说明：
本标准由中华人民共和国商业部提出并归口。本标准由商业部科学研究院负责起草。本标主要起蕈人刘君华。
