【水产行业标准(SC)】木质渔船尾轴系列

本网站发布时间： 2024-07-09 19:59:41

SC/T8105-1994
现行
　点击下载此标准

基本信息

标准号：
SC/T 8105-1994
标准名称：
木质渔船尾轴系列
标准类别：
水产行业标准(SC)
标准状态：
现行
发布日期：
1994-10-01
实施日期：
1995-01-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
128.30 KB

手机扫码下载更方便

标准分类号

中标分类号：
船舶>>船用主辅机>>U48轴系设备

关联标准

替代情况：
替代SC 105-82

出版信息

出版社：
中国标准出版社
页数：
6页
标准价格：
8.0 元
出版日期：
1995-01-01

其他信息

起草人：
郑春源、梁东顺、梁广明、陈良尧
起草单位：
广东省水产局加工渔机办公室
提出单位：
全国渔船标准化技术委员会
发布部门：
中华人民共和国农业部
相关标签：
木质渔船

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了木质渔船尾轴系列。本标准适用于船长为35m以下，尾轴采用水润滑白合金尾轴承的木质渔船。 SC/T 8105-1994 木质渔船尾轴系列 SC/T8105-1994

标准内容

部分标准内容：

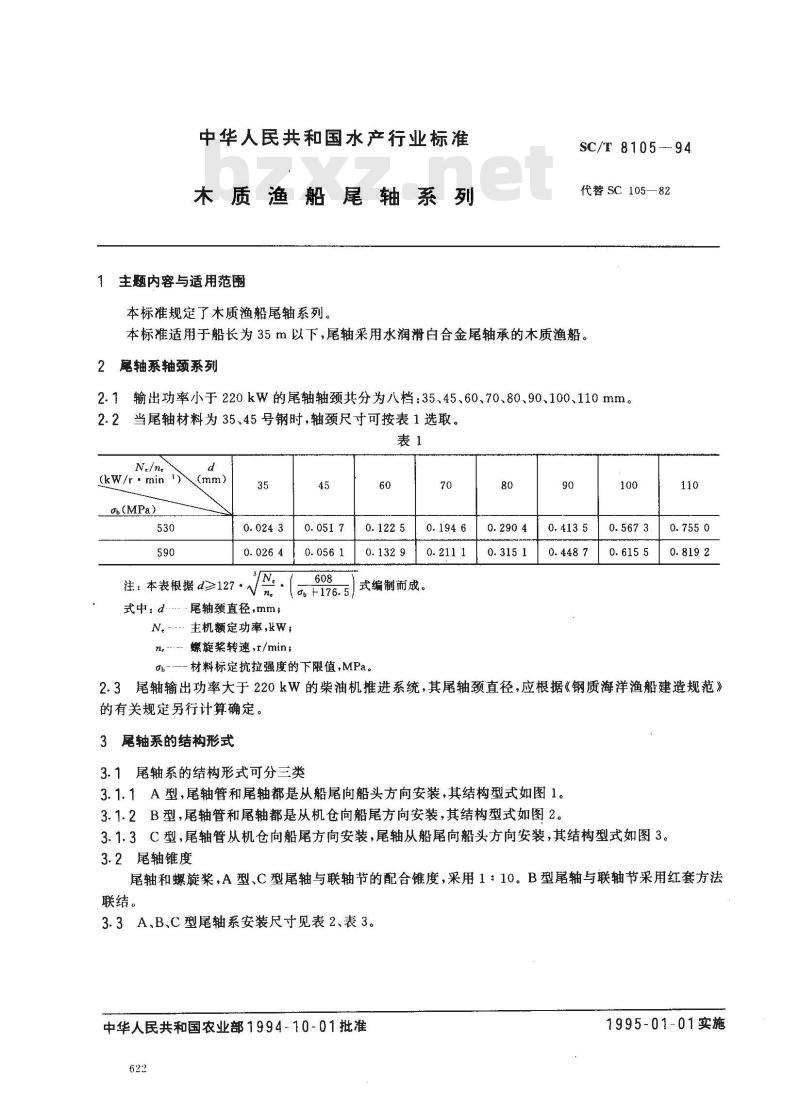

中华人民共和国水产行业标准
木质渔船尾轴系列
1主题内容与适用范围
本标准规定了木质渔船尾轴系列。SC/T 8105--94
代替SC105—82
本标准适用于船长为35m以下，尾轴采用水润滑白合金尾轴承的木质渔船。2尾轴系轴颈系列
2.1输出功率小于220kW的尾轴轴颈共分为八档：35、45、60、70、80、90、100、110mm。2.2当尾轴材料为35、45号钢时，轴颈尺寸可按表1选取。表1
(kW/r·min
ob(MPa）
注：本表根据d≥127
式中：dWww.bzxZ.net
尾轴颈直径，mm；
主机额定功率，KW；
螺旋浆转速，r/min;
式编制而成。
-材料标定抗拉强度的下限值，MPa。80
2.3尾轴输出功率大于220kW的柴油机推进系统，其尾轴颈直径，应根据《钢质海洋渔船建造规范》的有关规定另行计算确定。
3尾轴系的结构形式
3.1尾轴系的结构形式可分三类

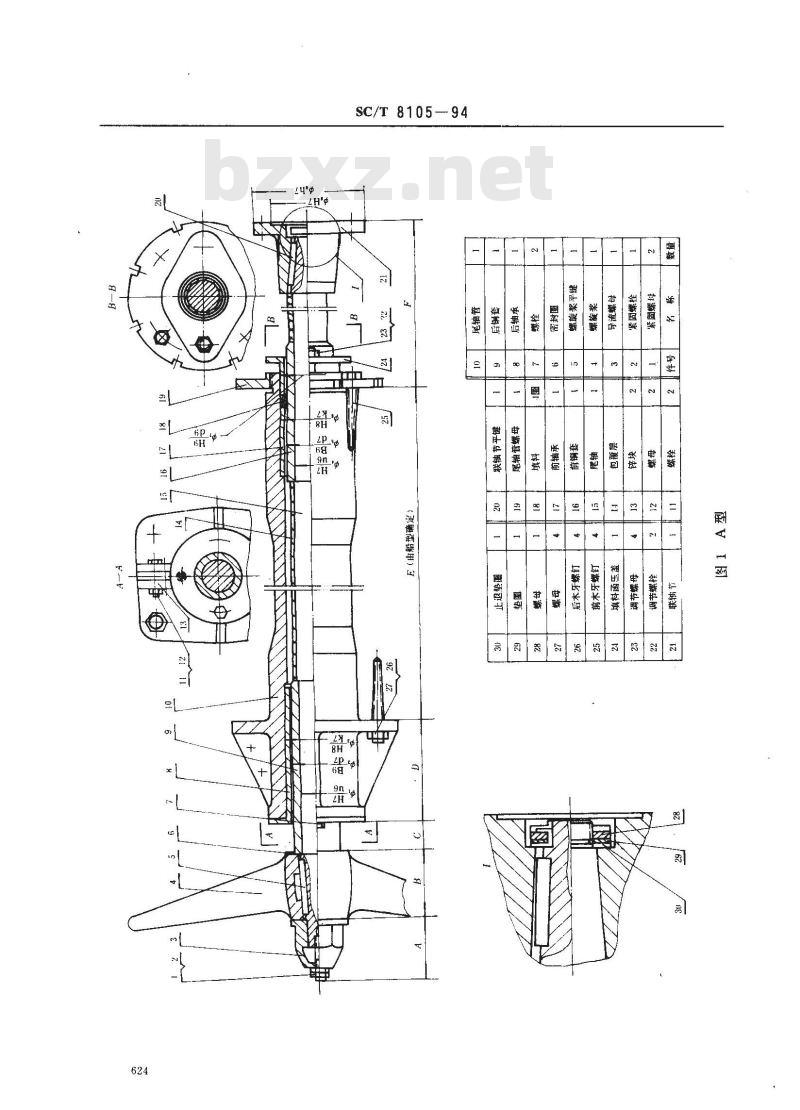

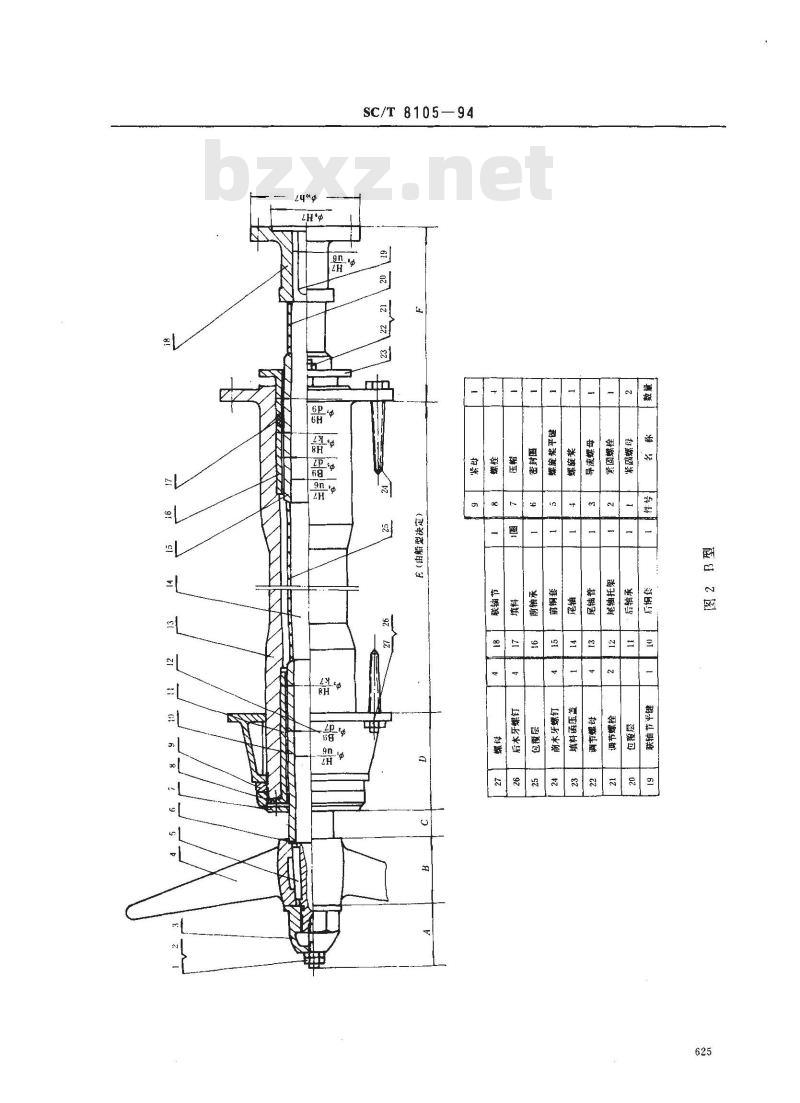

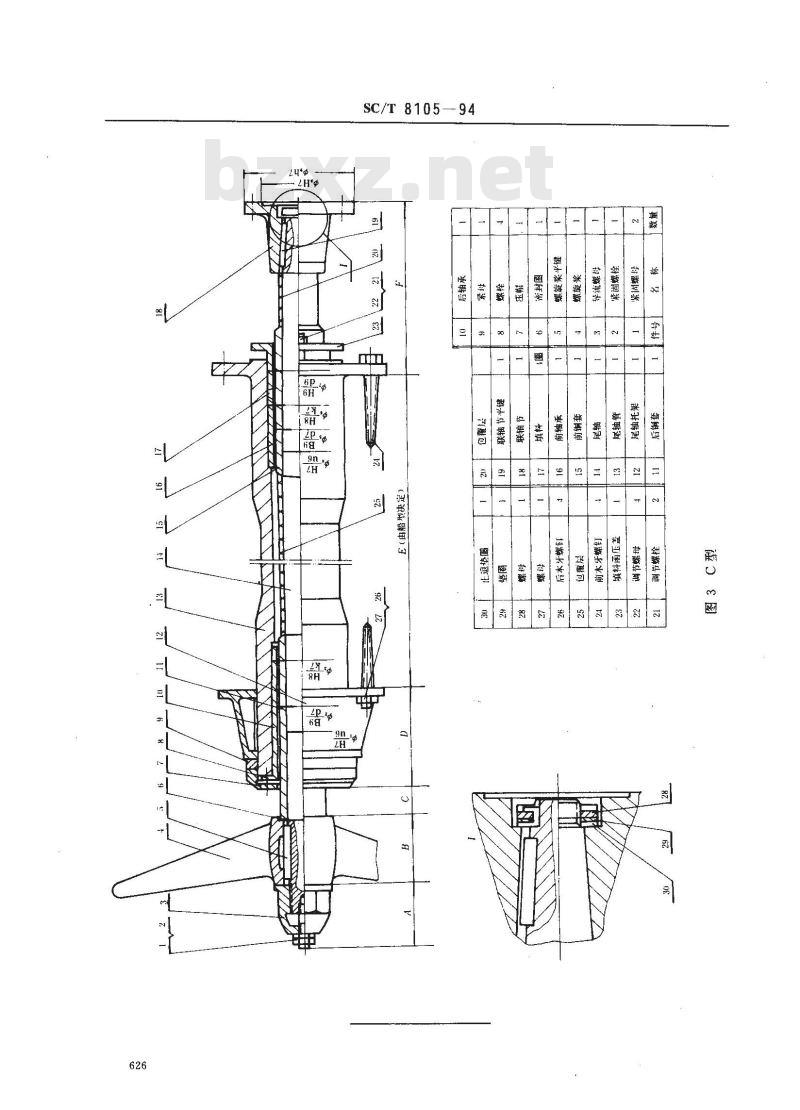

3.1.1A型，尾轴管和尾轴都是从船尾向船头方向安装，其结构型式如图1。3.1.2B型，尾轴管和尾轴都是从机仓向船尾方向安装，其结构型式如图2。3.1.3C型，尾轴管从机仓向船尾方向安装，尾轴从船尾向船头方向安装，其结构型式如图3。3.2尾轴锥度
尾轴和螺旋浆，A型、C型尾轴与联轴节的配合锥度，采用1：10。B型尾轴与联轴节采用红套方法联结。

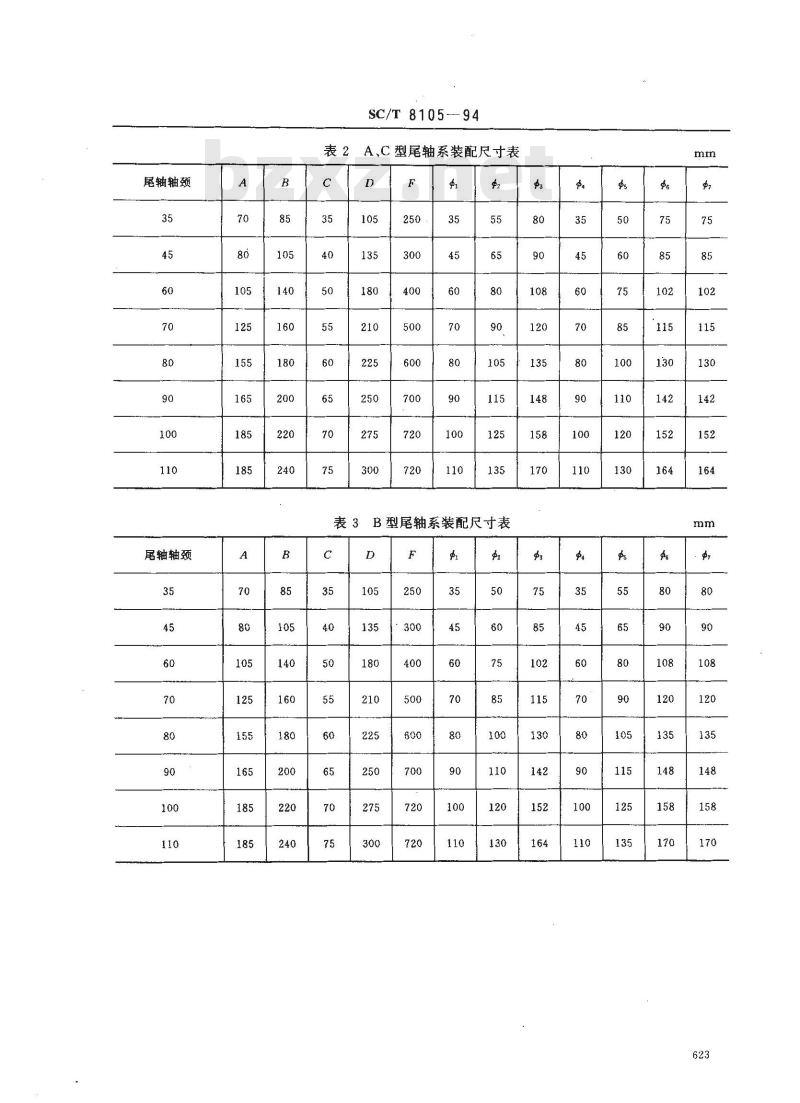

3.3A、B、C型尾轴系安装尺寸见表2、表3。中华人民共和国农业部1994-10-01批准622
1995-01-01实施
尾轴轴颈
尾轴轴颈
SC/T 8105-94
A、C型尾轴系装配尺寸表
B型尾轴系装配尺寸表
SC/T 8105-94
国释器
图诱密非
SC/T 8105—94
孖游站
SC/T 8105-94
附加说明：
SC/T8105-94
本标准由全国渔船标准化技术委员会提出。本标准由广东省水产局加工渔机办公室负责起草本标准主要起草人郑春源、梁东顺、梁广明、陈良尧。627
