【机械行业标准(JB)】 户内、户外防腐低压电器 环境技术要求

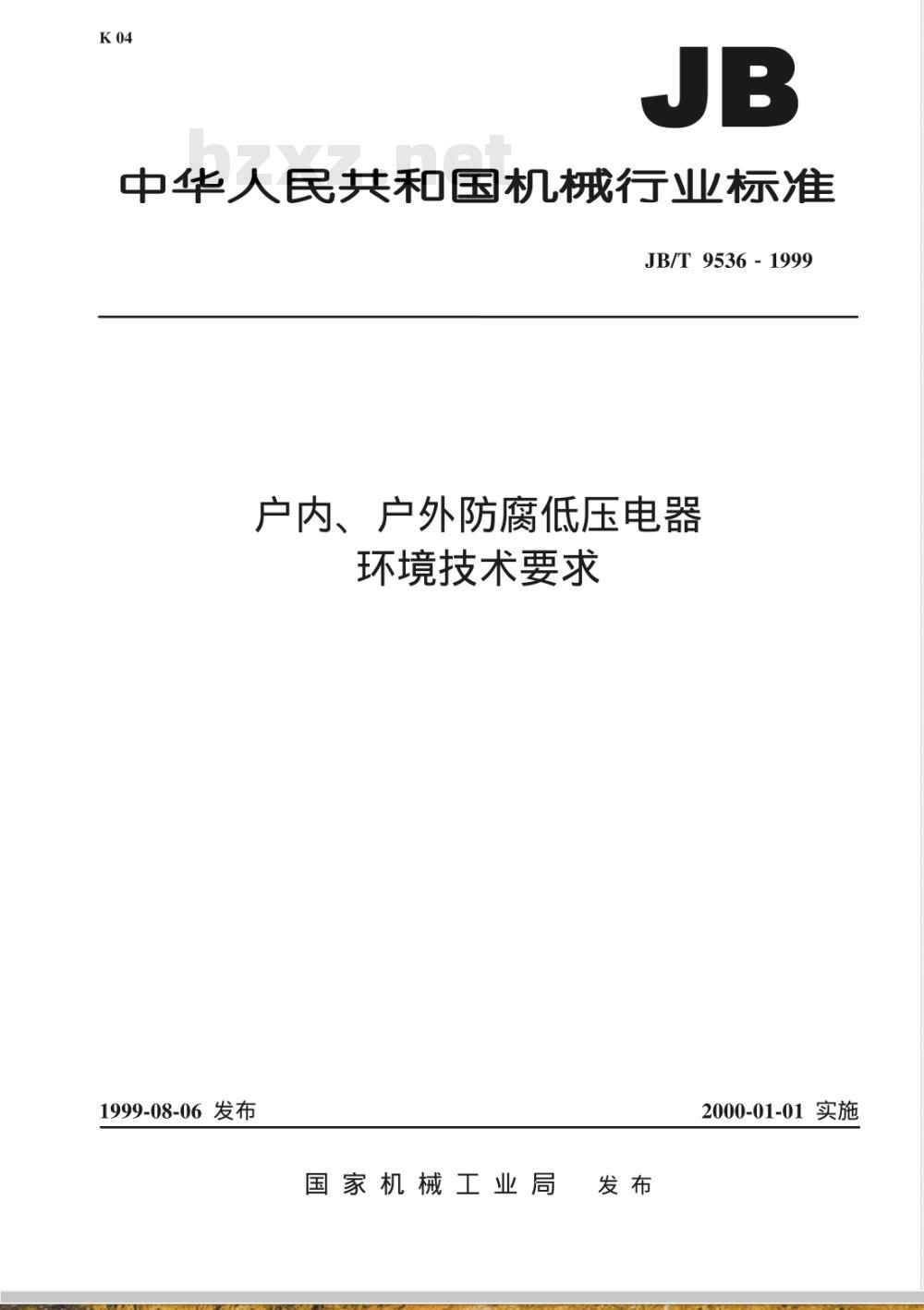

中华人民共和国机械行业标准
JB/T9536-1999
户内、户外防腐低压电器
环境技术要求
1999-08-06 发布
国家机械工业局
2000-01-01实施
JB/T9536-1999

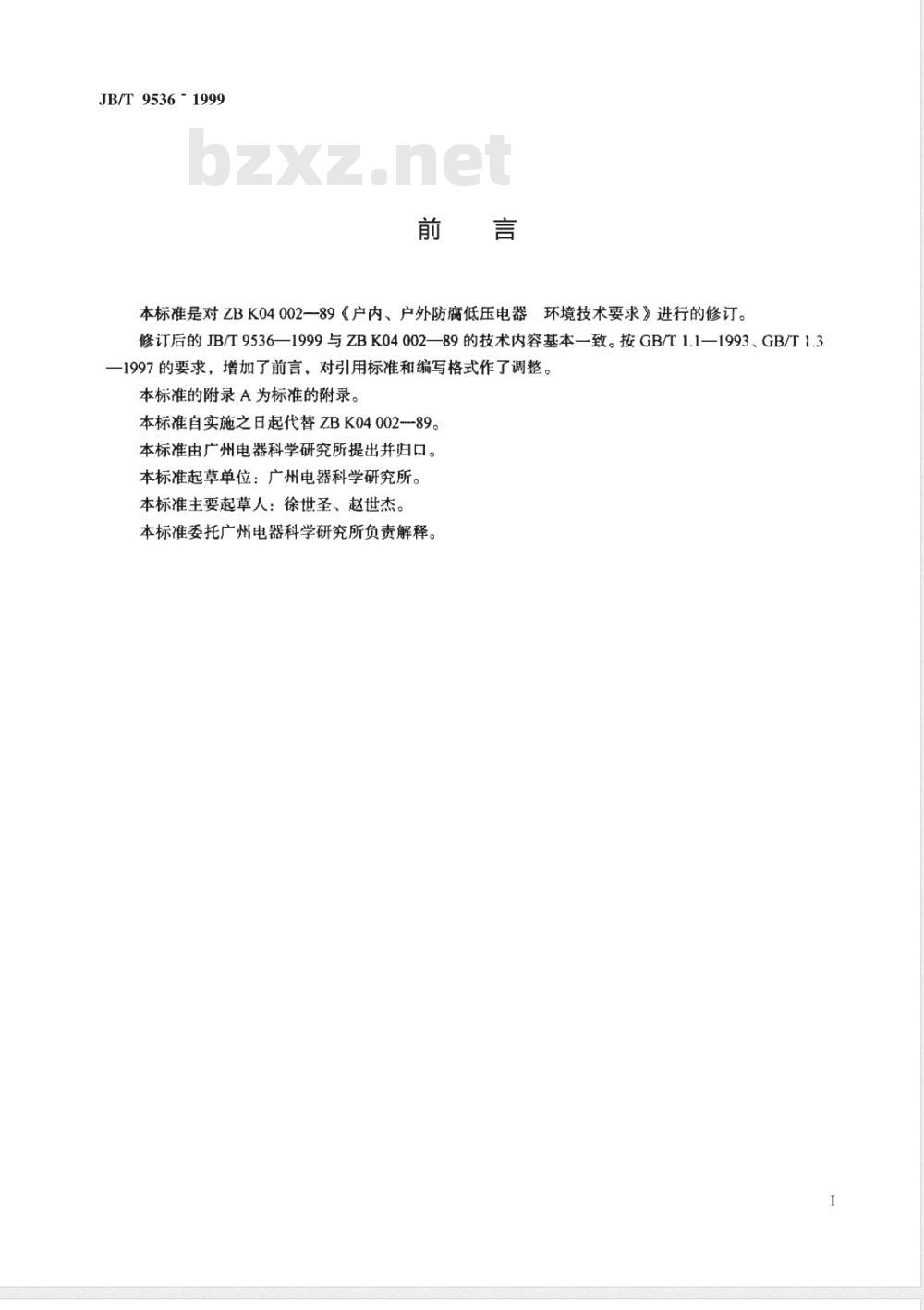

本标准是对ZBK04002一89《户内、户外防腐低压电器环境技术要求》进行的修订。
修订后的JB/T9536—1999与ZBK04002—89的技术内容基本—致。按GB/T1.1—1993、GB/T1.3-1997的要求，增加了前言，对引用标准和编写格式作了调整。本标准的附录A为标准的附录。
本标准自实施之日起代替ZBK04002-89。本标准由广州电器科学研究所提出并归口。本标准起草单位：广州电器科学研究所。本标准主要起草人：徐世圣、赵世杰。本标准委托广州电器科学研究所负责解释。中华人民共和国机械行业标准

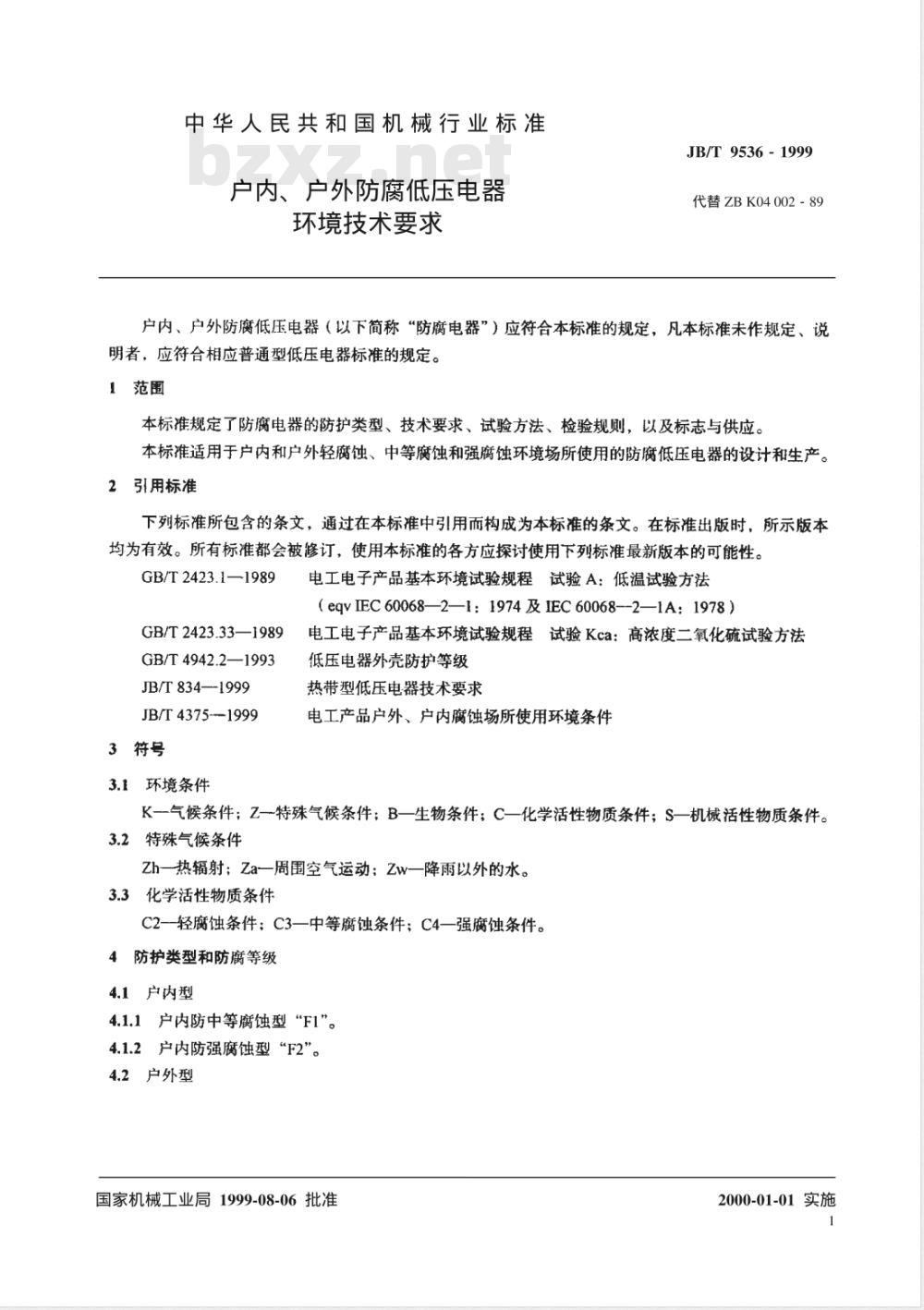

户内、户外防腐低压电器
环境技术要求
JB/T 9536 -1999
代替ZBK04002-89
户内、户外防腐低压电器（以下简称“防腐电器”）应符合本标准的规定，凡本标准未作规定、说明者，应符合相应普通型低压电器标准的规定。1范围
本标准规定了防腐电器的防护类型、技术要求、试验方法、检验规则，以及标志与供应。本标准适用于户内和户外轻腐蚀、中等腐蚀和强腐蚀环境场所使用的防腐低压电器的设计和生产。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2423.1—1989
GB/T2423.33—1989
GB/T4942.2—1993
JB/T834—1999
JB/T4375--1999
3符号
3.1环境条件
电工电子产品基本环境试验规程试验A：低温试验方法（eqvIEC60068—2—1：1974及IEC60068--2—1A：1978）电工电子产品基本环境试验规程试验Kca：高浓度二氧化硫试验方法低压电器外壳防护等级
热带型低压电器技术要求
电工产品户外、户内腐蚀场所使用环境条件K-气候条件；Z一特殊气候条件；B一生物条件；C一化学活性物质条件；S一机械活性物质条件。3.2特殊气候条件
Zh一热辐射；Za一周围空气运动；Zw一降雨以外的水。3.3化学活性物质条件
C2--轻腐蚀条件：C3一中等腐蚀条件；C4一强腐蚀条件。4防护类型和防腐等级
4.1户内型
4.1.1户内防中等腐蚀型“F1\。4.1.2户内防强腐蚀型“F2”。
4.2户外型
国家机械工业局1999-08-06批准2000-01-01实施

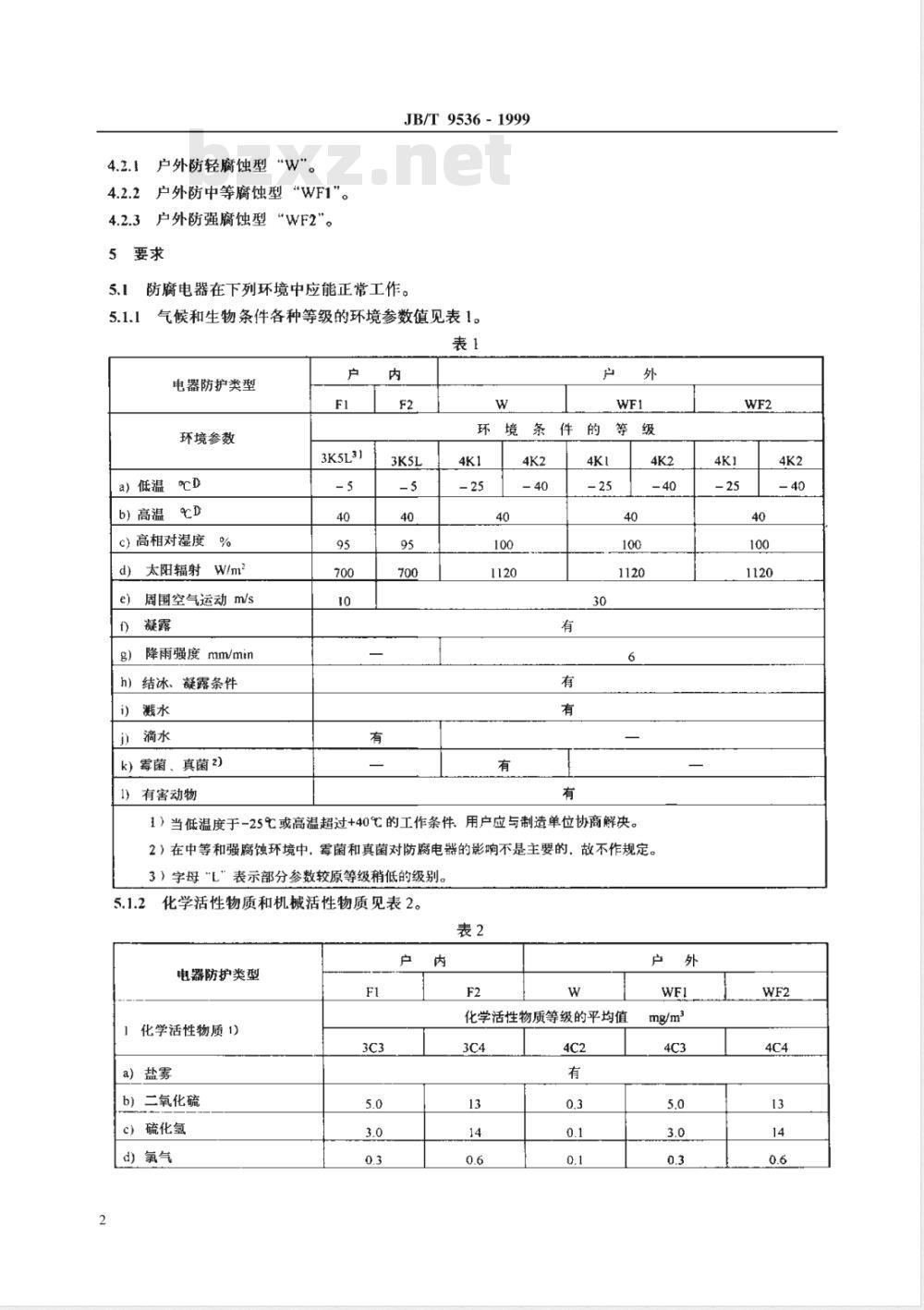

户外防轻腐蚀型“W”。
4.2.2户外防中等腐蚀型“WF1。4.2.3户外防强腐蚀型“WF2\。5要求
JB/T9536-1999
防腐电器在下列环境中应能正常工作。5.1
气候和生物条件各种等级的环境参数值见表1。表1
电器防护类型
环境参数
a）低温cD
b）高温D
c)高相对湿度
d）太阳辐射W/m2
周国空气运动m/s
降雨强度mm/min
h）结冰、凝露条件
k)霉菌、真菌2)
1）有害动物
3K5L31
环境条件的
1）当低温度于-25℃或高温超过+40℃的工作条件用户应与制造单位协商解决。4K2
2）在中等和强腐蚀环境中，霉菌和真菌对防腐电器的影响不是主要的，故不作规定。3）字母“E”表示部分参数较原等级稍低的级别，5.1.2
化学活性物质和机械活性物质见表2。表2
电器防护类型
化学活性物质1)
a）盐雾
b）二氧化硫
c）硫化氢
d氟气
化学活性物质等级的平均值
e)氯化氢
f)氟化氢
g)氨气
电器防扩类型
h）氧化氨3)
2机械活性物质
a）砂mg/m3
b）飘浮尘mg/m2
c）沉降尘mg/m2d
JB/T9536-1999

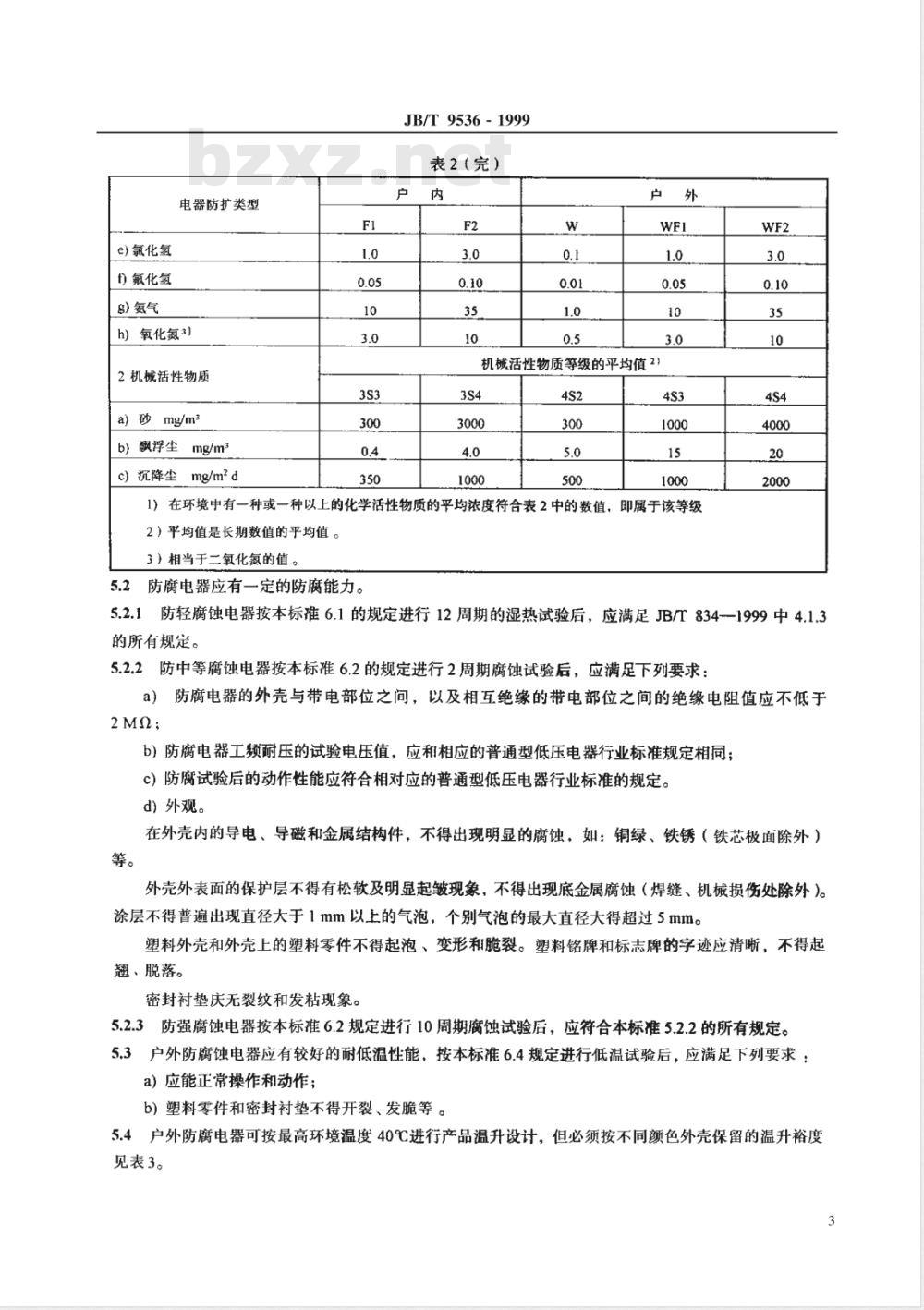

表2（完）bzxZ.net
机械活性物质等级的平均值2}
1）在环境中有一种或一种以上的化学活性物质的平均浓度符合表2中的数值，即属于该等级2）平均值是长期数值的平均值。3）相当于二氧化氮的值。
5.2防腐电器应有一定的防腐能力。WF2
5.2.1防轻腐蚀电器按本标准6.1的规定进行12周期的湿热试验后，应满足JB/834-1999中4.1.3的所有规定。
5.2.2防中等腐蚀电器按本标准6.2的规定进行2周期腐蚀试验后，应满足下列要求：a）防腐电器的外壳与带电部位之间，以及相互绝缘的带电部位之间的绝缘电阻值应不低于2MQ;
b）防腐电器工频耐压的试验电压值，应和相应的普通型低压电器行业标准规定相同；c）防腐试验后的动作性能应符合相对应的普通型低压电器行业标准的规定。d）外观。
在外壳内的导电、导磁和金属结构件，不得出现明显的腐蚀，如：铜绿、铁锈（铁芯极面除外）等。
外壳外表面的保护层不得有松软及明显起皱现象，不得出现底金属腐蚀（焊缝、机械损伤处除外）。涂层不得普遍出现直径大于1mm以上的气泡，个别气泡的最大直径大得超过5mm。塑料外壳和外壳上的塑料零件不得起泡、变形和脆裂。塑料铭牌和标志牌的字迹应清晰，不得起翘、脱落。
密封衬垫庆无裂纹和发粘现象。5.2.3防强腐蚀电器按本标准6.2规定进行10周期腐蚀试验后，应符合本标准5.2.2的所有规定。5.3户外防腐蚀电器应有较好的耐低温性能，按本标准6.4规定进行低温试验后，应满足下列要求：a）应能正常操作和动作；
b）塑料零件和密封衬垫不得开裂、发脆等。5.4户外防腐电器可按最高环境温度40℃进行产品温升设计，但必须按不同颜色外壳保留的温升裕度见表3。
外壳颜色
银灰色、浅灰色
JB/T9536-1999
5.5防腐电器外壳防护等级，应不低于IP54。温升裕度
5.6防腐蚀电器如采用密封外壳，其密封要求是使其盖顶部在水下50mm，外壳内保持大于0.25相对大气压，历时5min，外壳内无气泡溢出。6试验方法
6.1防轻腐蚀低压电器的腐试验按JB/T834-一1999中的5.1所有规定进行。6.2防中等腐蚀和防强腐蚀电器的腐蚀试验按GB/T2423.33一1989中表1所规定的起始理论浓度17.5mg/L的二氧化硫的试验条件进行。6.3防腐电器在腐蚀试验最后一周期的低温阶段结束前3h测量绝缘电阻后，再进行工频耐压试验。6.4防腐电器的低温试验按GB/T2423.1一1989中的试验Ab：非散热试验样品的温度渐变的低温试验方法，使电器的温度稳定在－25±3℃，再连续保持不少于1h，在试验箱（室）中进行操作和动作性能试验后，立即拿出箱外进行外观检查。在进行低温试验时，仅允许松开电缆和电线密封装置。6.5防腐电器的外壳防护等级试验按GB/T4942.2的规定进行。6.6防腐电器外壳内部零件的外观检查，应在腐蚀试验后立即进行。7检验规则
7.1防腐电器的试验分出厂试验和型式试验。防腐电器的型式试验除应包括相应普通型低压电器行业标准规定的所有项目外，还应增加腐蚀试验、低温试验和外壳防护等级试验。7.2防腐电器的相同结构、工艺和材料的同一系列外壳产品，允许选取有代表性的产品进行试验。如试验合格，则认为相同结构、工艺和材料的同一系列外壳产品均合格。7.3防腐电器的同一种外壳，安装不同元件时，允许选取一种有代表性的元件进行试验。如试验合格，则认为装在同一种外壳内的所有其它产品为合格。7.4防魔电器的腐蚀试验、低温试验和外壳防护等级试验，在有下列情况之一时进行：a）在新产品试制时；
b）产品结构、工艺、材料的更改足以影响到性能时；C）不经常生产、间隔超过二年以上再生产时；d）经常生产的，应定期进行试验，其试验期限与相应普通低压电器的规定相同。7.5防腐电器的腐蚀试验、低温试验和外壳防护等级试验样品不得少于2台。但产量少，体积大的产品，可用1台进行试验。
7.5.1按本标准7.4a和7.4b的规定试验时，如有一台不合格，则该批产品不合格。7.5.2按本标准第7.4c和d规定试验时，如有一台不合格，则应加倍数量重复试验，如仍有一台不合4
格，则该批产品不合格。
JB/T 9536 -1999
5符合本标准5.6规定的产品，可不进行外壳防护等级试验，但可应用完整的外壳和外露件安装好7.6
后，进行腐蚀试验和低温试验。8标志与供应
8.1防腐电器的防护类型和防腐等级，应在产品型号中标明。1户内防中等腐蚀电器，例如LA10—3F1。8.1.1
2户内防强腐蚀电器，例如LA10—3F2。8.1.2
3户外防轻腐蚀电器，例如LA103W。8.1.3
8.1.4户外防中等腐蚀电器，例如LA10—3WF1。5户外防强腐蚀电器，例如LA10-3WF2。8.1.5
2防腐电器在包装前，应在其外露金属紧固件上涂以足够的耐腐蚀封泥：并应附上适当数量的备用8.2
耐腐蚀封泥。
3防腐电器的使用说明书中，应注明电缆和电线密封装置适用的进出电缆、电线外径和配线管的尺8.3
JB/T9536-1999
附录A
（标准的附录）
各种防腐电器使用环境条件等级各种防腐电器相适应的使用环境条件等级见表A1。表A1
使用环境条件等级
3K5L/3Zhl/3Za5/3Zw9/3B2/3C3/3S33K5L/3Zh1/3Za5/3Zw9/3B2/3C4/3S44K1D j4Zh1/4Za4/4Zw7/4B1/4C2/4S24K1D /4Zh1/4Za4/4Zw7/481/4C3/4S34K1D/4Zhl/4Za4/4Zw7/4B1/4C4/4S41）当用户提出低于-25℃时，应用4K2等级代替4K1等级。
