【机械行业标准(JB)】 点焊 电极挡块和夹块

JB/T9531-1999

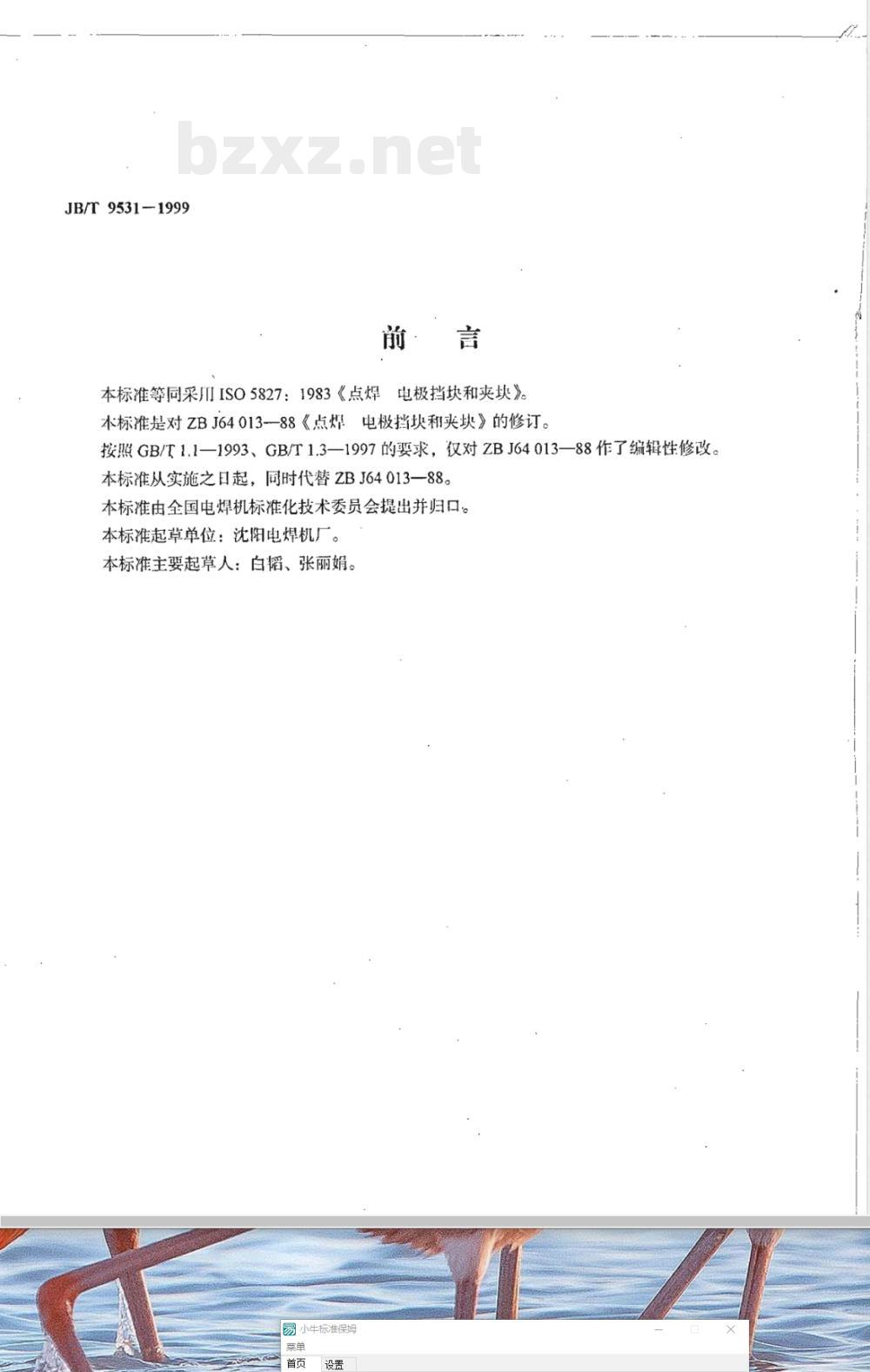

本标准等同采川ISO5827：1983《点焊电极挡块和夹块》。本标准是对ZBJ6401388《点焊电极挡块和夹块》的修订。按照GB/T1.1—1993、GB/T1.3—1997的要求，仅对ZBJ64013—88作了编辑性修改。本标准从实施之日起，同时代替ZBJ64013—88。本标准由全国电焊机标准化技术委员会提出并归口。本标准起草单位：沈阳电焊机厂。本标准主要起草人：白韬、张丽娟。小牛标准保姆

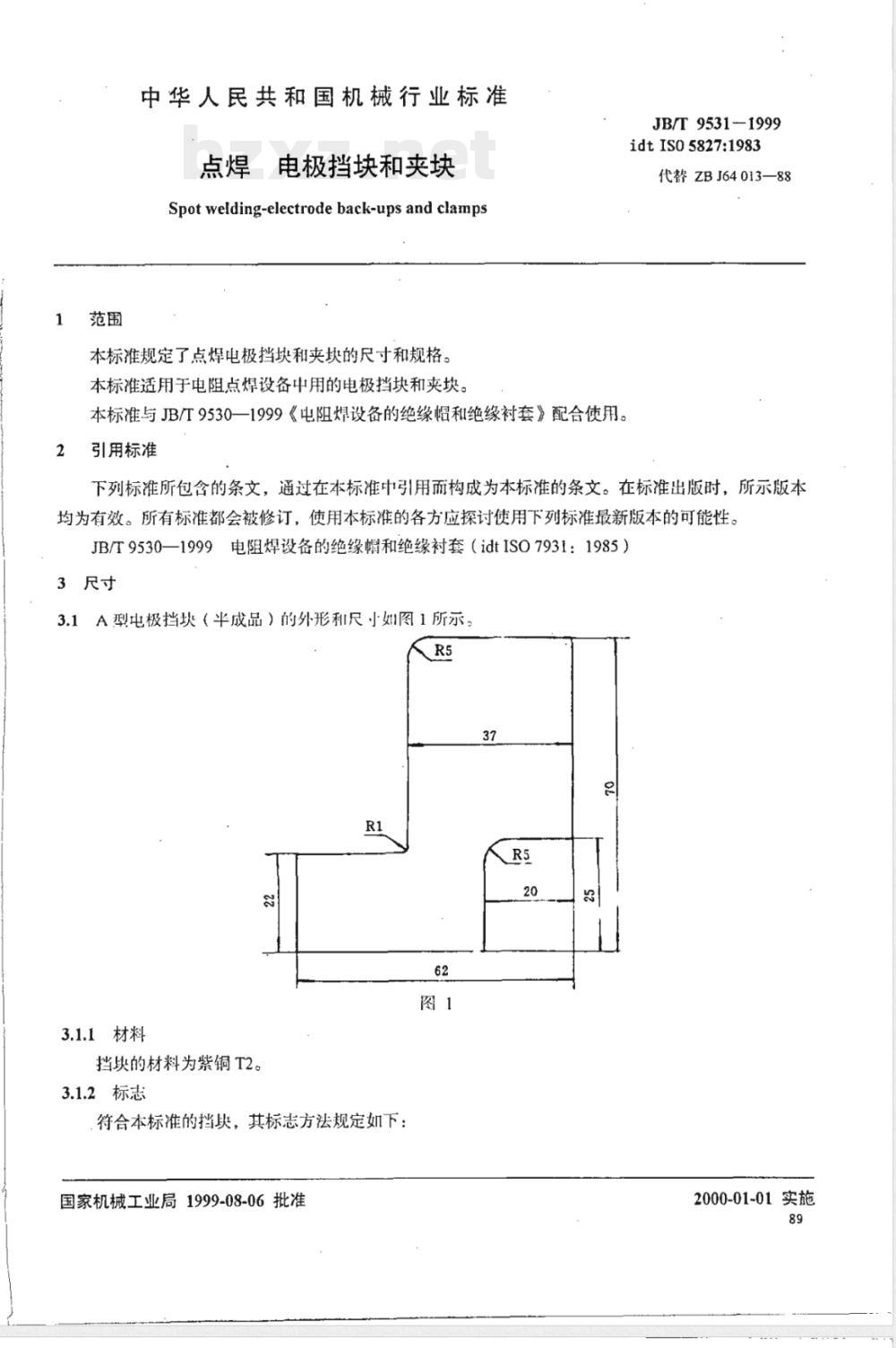

中华人民共和国机械行业标准
点焊电极挡块和夹块
Spotwelding-electrodeback-upsandclamps本标准规定了点焊电极挡块和夹块的尺寸和规格。本标准适用于电阻点焊设备中用的电极挡块和夹块。本标准与JB/T9530一1999《电阻焊设备的绝缘帽和绝缘衬套》配合使用。引用标准
JB/T9531-1999
idt IS0 5827:1983
代替ZBJ64013—88
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T9530—1999电阻焊设备的绝缘帽和绝缘衬套（idtISO7931：1985）3尺寸
3.1A型电极挡块（半成品）的外形和尺小如图1所示R5
3.1.1材料
挡块的材料为紫铜T2。
3.1.2标志
符合本标准的挡块，其标志方法规定如下：国家机械工业局1999-08-06批准62
2000-01-01实施
JB/T 9531—1999
挡块外形JB/T9531一

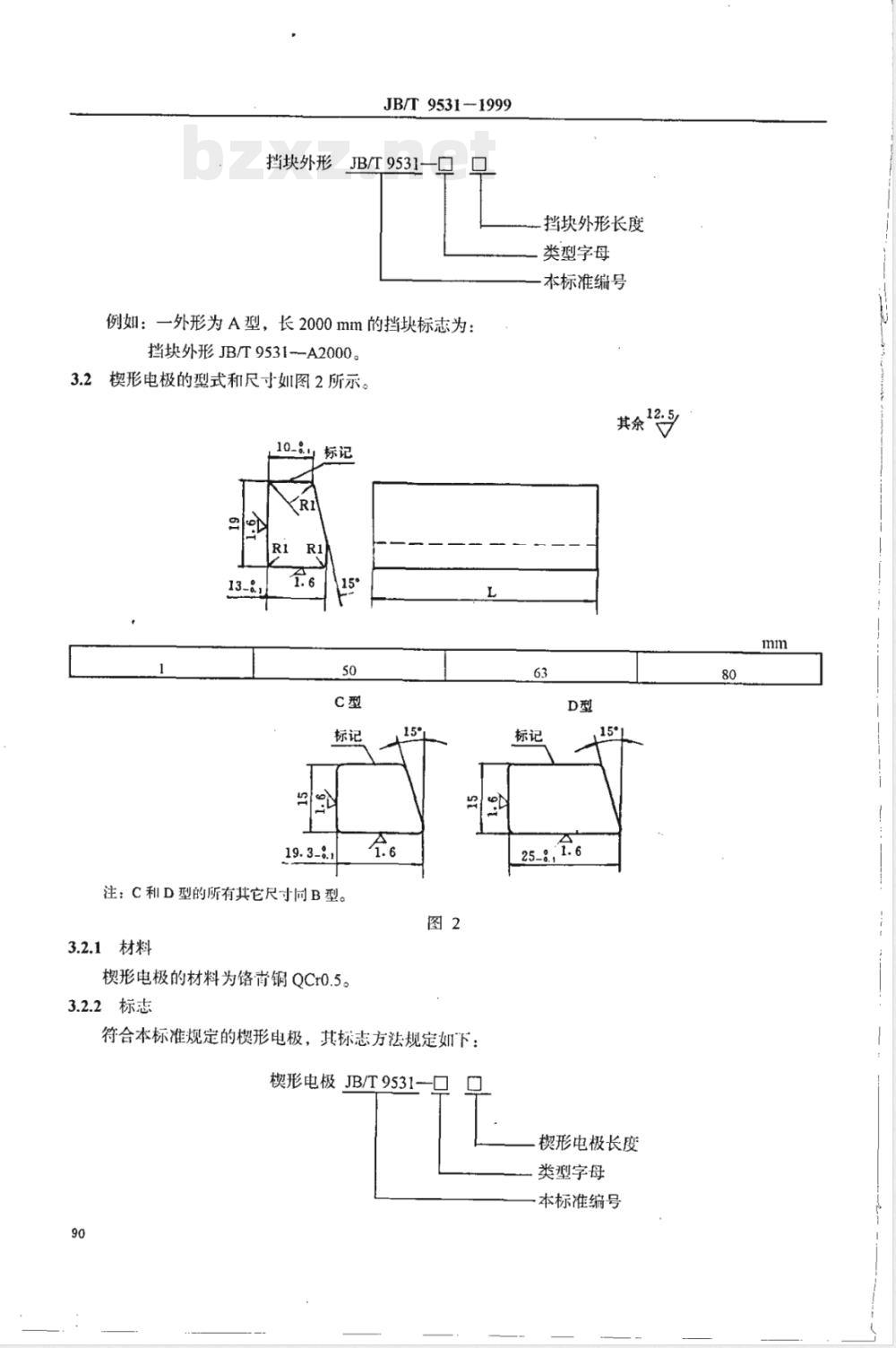

例如：一外形为A型，长2000mm的挡块标志为挡块外形JB/T9531-A2000。
3.2形电极的型式和尺寸如图2所示。100
注：C和D型的所有其它尺寸同B型。3.2.1材料
楔形电极的材料为铬青钢QCr0.5。3.2.2标志
符合本标准规定的楔形电极，其标志方法规定如下：楔形电极JB/T9531-
挡块外形长度
类型字母
本标准编号
楔形电极长度
类型字母
本标准编号
JB/T 9531-1999

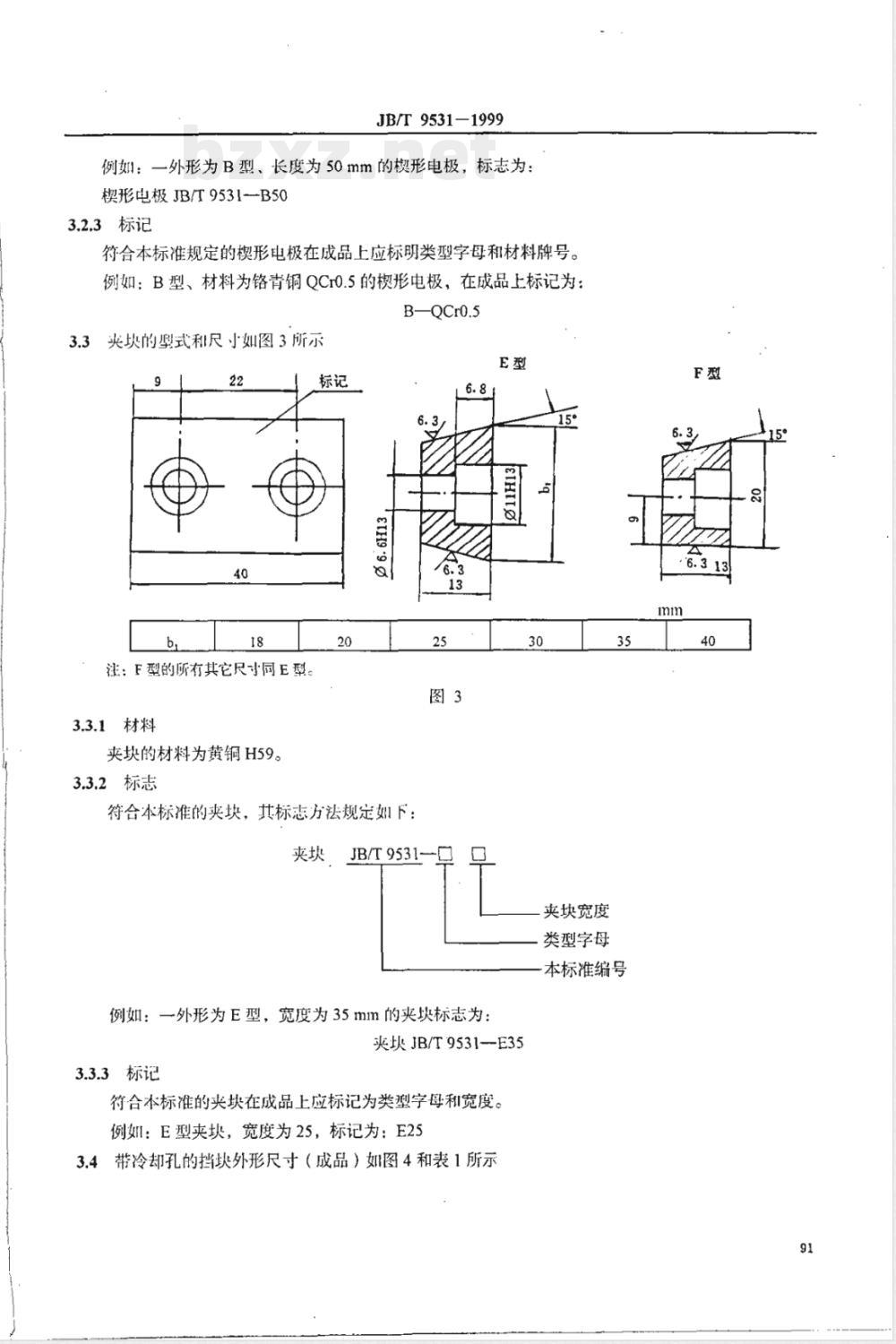

例如1：一外形为B型、长度为50mm的楔形电极，标志为：楔形电极JB/T9531-B50
3.2.3标记
符合本标准规定的楔形电极在成品上应标明类型字母和材料牌号。例如：B型、材料为铬青铜QCr0.5的楔形电极，在成品上标记为：B—QCr0.5
3.3夹块的型式和尺小如图3所示22
注：F型的所有其它尺寸同E型。3.3.1材料
夹块的材料为黄铜H59。
3.3.2标志
符合本标准的夹块，其标志方法规定如下：夹块
JB/T9531-
例如：一外形为E型，宽度为35mm的夹块标志为：E型
夹块宽度
类型字母
本标准编号
夹块JB/T9531-E35
3.3.3标记

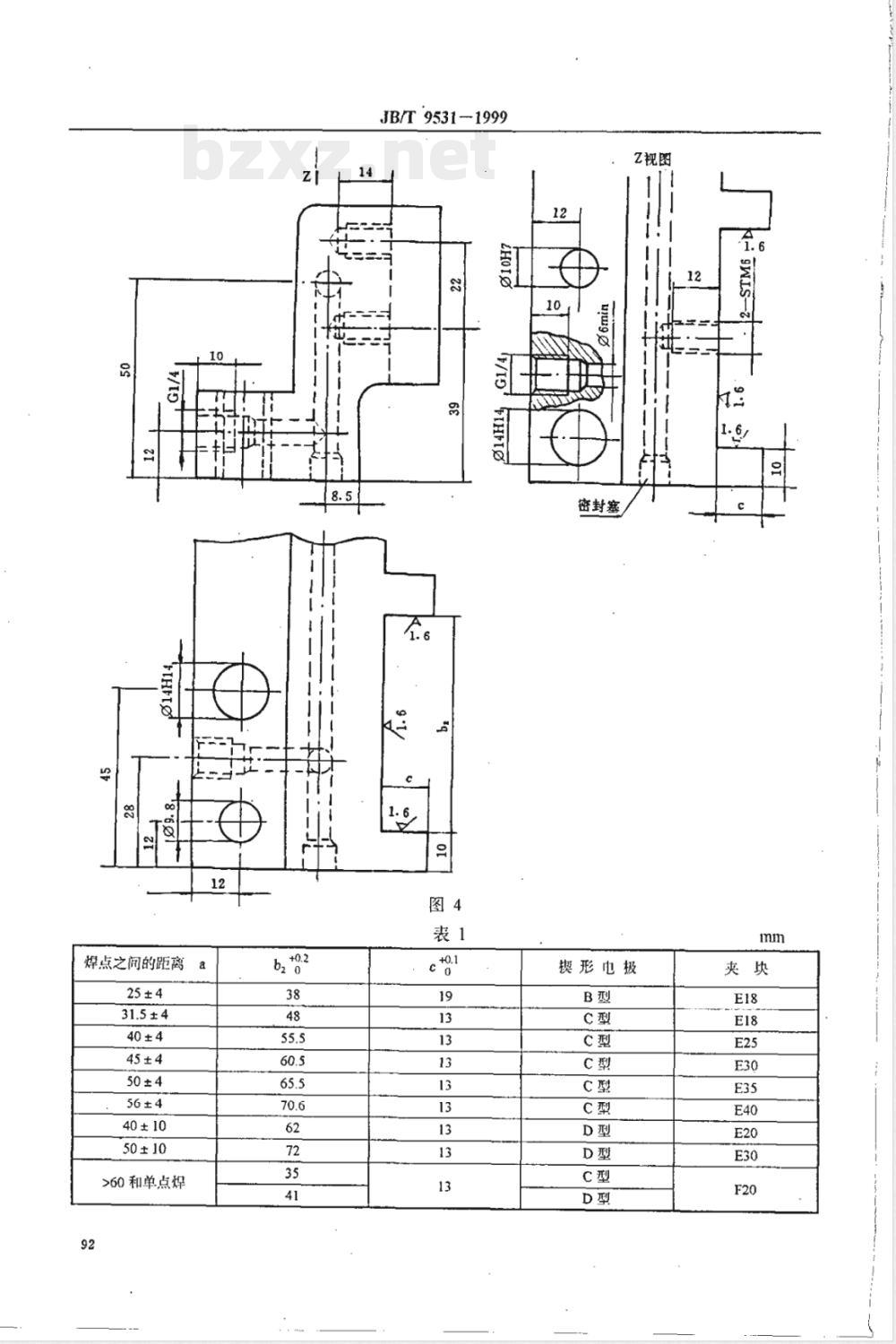

符合本标准的夹块在成品上应标记为类型字母和宽度。例如：E型夹块，宽度为25，标记为：E253.4带冷却孔的挡块外形尺寸（成品）如图4和表1所示mm
焊点之间的距离
25 ± 4
40 ±4
50 ± 4
56 ±4下载标准就来标准下载网
40±10
50±10
>60和单点焊
JB/T 9531-1999
密封塞
Z视图
锲形电极
JB/T9531-1999
3.5装配后的电极挡块利夹块如图5所示：螺栓M10×40
绝缘衬套
绝缘垫
绝缘销钉
螺栓M6×20
绝缘帽
螺母M3
定位螺母
螺栓M8×60
>600mm和单点焊
整个挡块在装配图中可用简图画出。JB/T 9531-1999
例如：整个挡块有8个电极，焊点之问距离为25mm时只需由图6表示。十
JB/T9531G8×25
