【机械行业标准(JB)】 电阻焊设备的绝缘帽和绝缘衬套

JB/T9530-1999

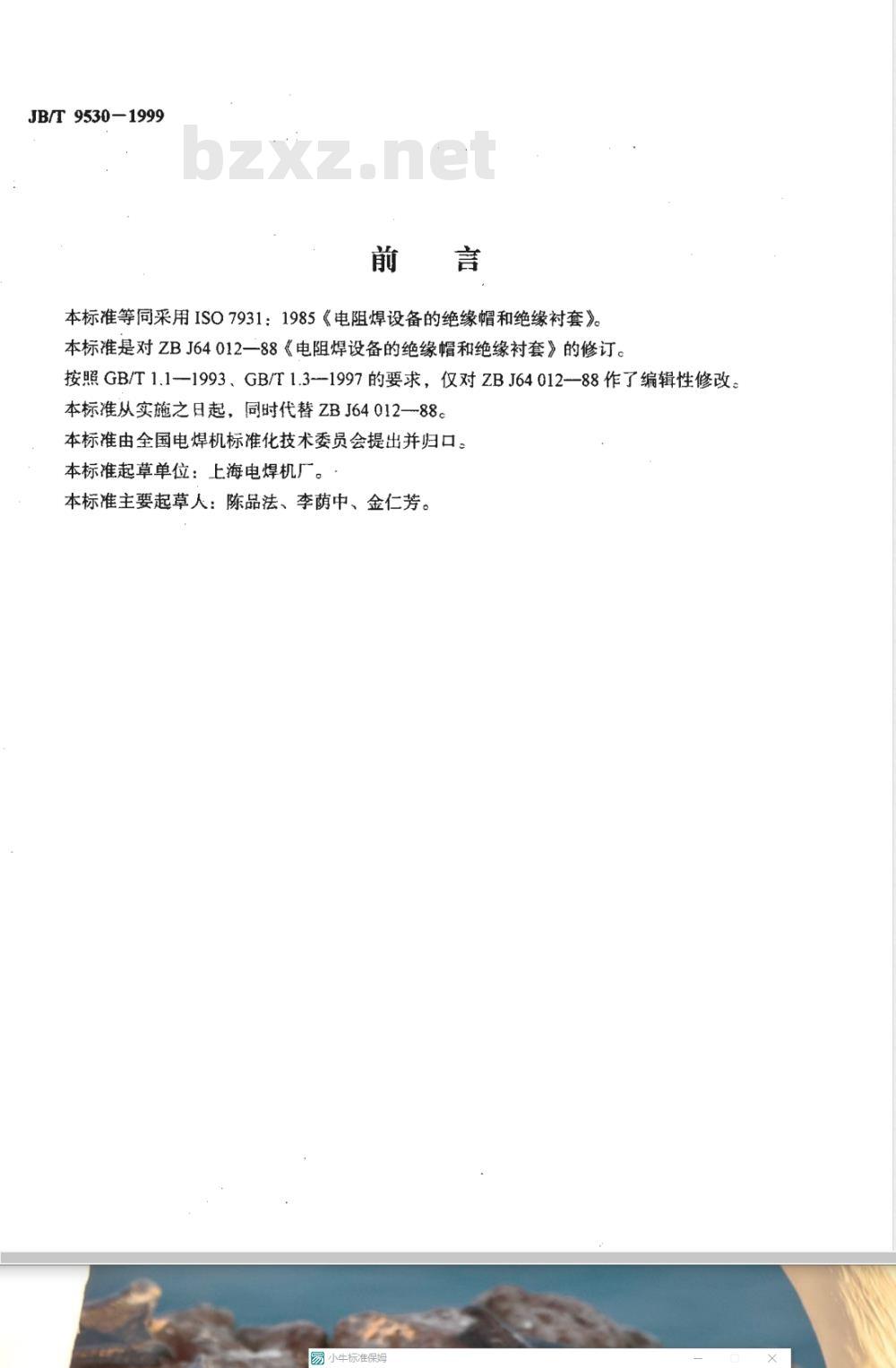

本标准等同采用ISO7931：1985《电阻焊设备的绝缘帽和绝缘衬套》本标准是对ZBJ64012一88《电阻焊设备的绝缘帽和绝缘衬套》的修订。按照GB/T1.1-—1993、GB/T1.3--1997的要求，仅对ZBJ64012—88作了编辑性修改。本标准从实施之日起，同时代替ZBJ64012-88。本标准由全国电焊机标准化技术委员会提出并归口。本标准起草单位：上海电焊机厂。本标准主要起草人：陈品法、李荫中、金仁芳。小牛标准保姆

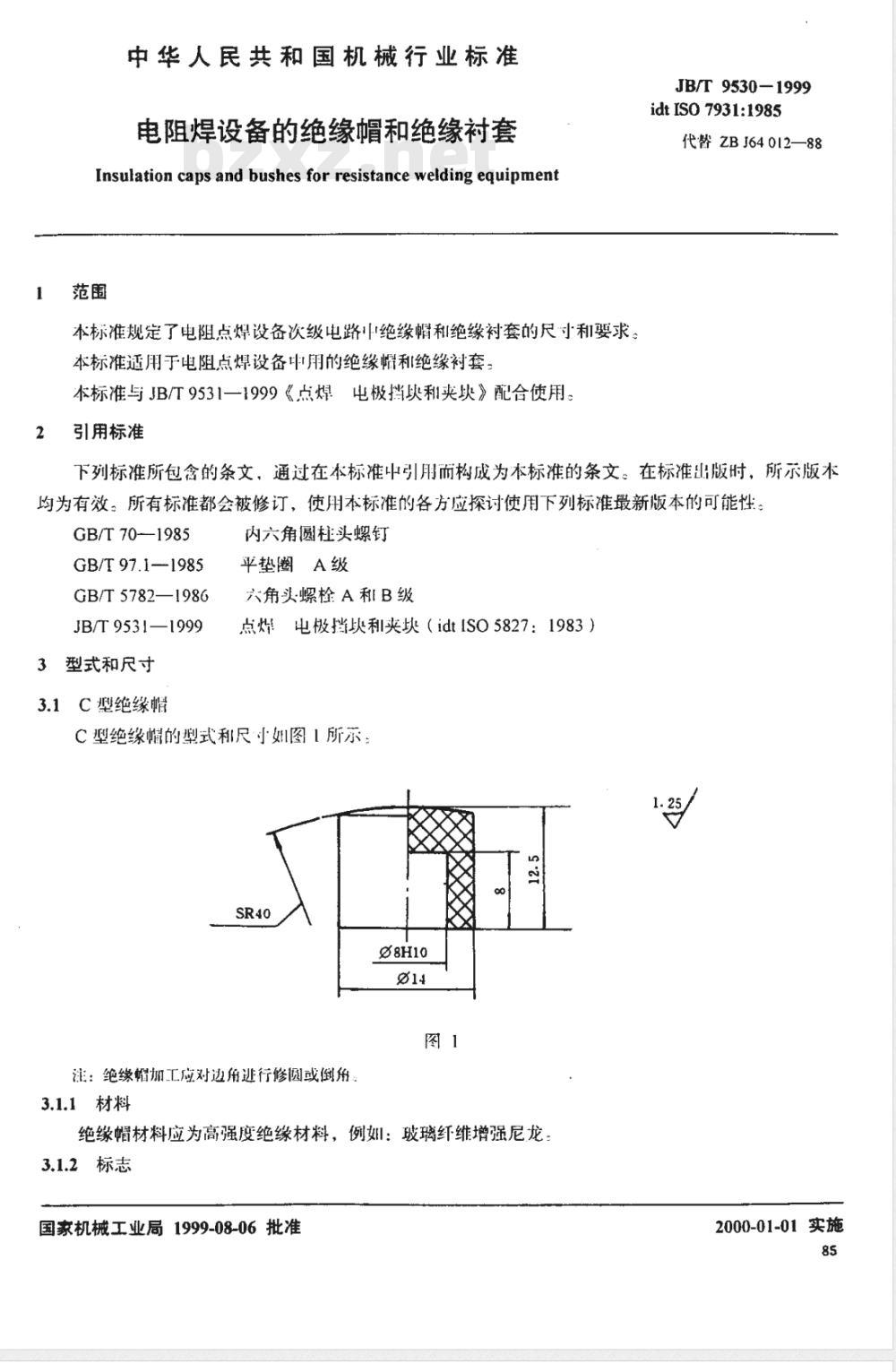

中华人民共和国机械行业标准
电阻焊设备的绝缘帽和绝缘衬套Insulation caps andbushes for resistancewelding equipment范围
本标准规定了电阻点焊设备次级电路绝缘帽和绝缘衬套的尺寸和要求。本标准适用于电阻点焊设备中用的绝缘幅和绝缘衬套，本标准与JB/T9531一1999《点焊电极挡映和夹块》配合使用引用标准
JB/T9530—1999
idt IS0 7931:1985
代替 ZB J64 012—88
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 70-—1985
GB/T 97.1—1985
GB/T 5782—1986
JB/T9531—1999
3型式和尺寸
3.1C型绝缘帽
内六角圆柱头螺钉
平垫圈A级
穴六角头螺栓A和B级
点焊电极挡块利夹块（idt[SO5827：1983）C型绝缘帽的型式和尺小图「所示，SR40
注：绝缘帽加工应对边角逊行修圆或倒角3.1.1材料
绝缘帽材料应为高强度绝缘材料，例如：玻璃纤维增强尼龙3.1.2标志
国家机械工业局1999-08-06批准2000-01-01 实施
JB/T9530-1999
3.1.2.1符合本标准的绝缘帽应用字母C作代号，其标志方法规定如下：绝缘帽
JB/T9530-C
绝缘高度
绝缘嵋外径
绝缘帽型式
本标准编号

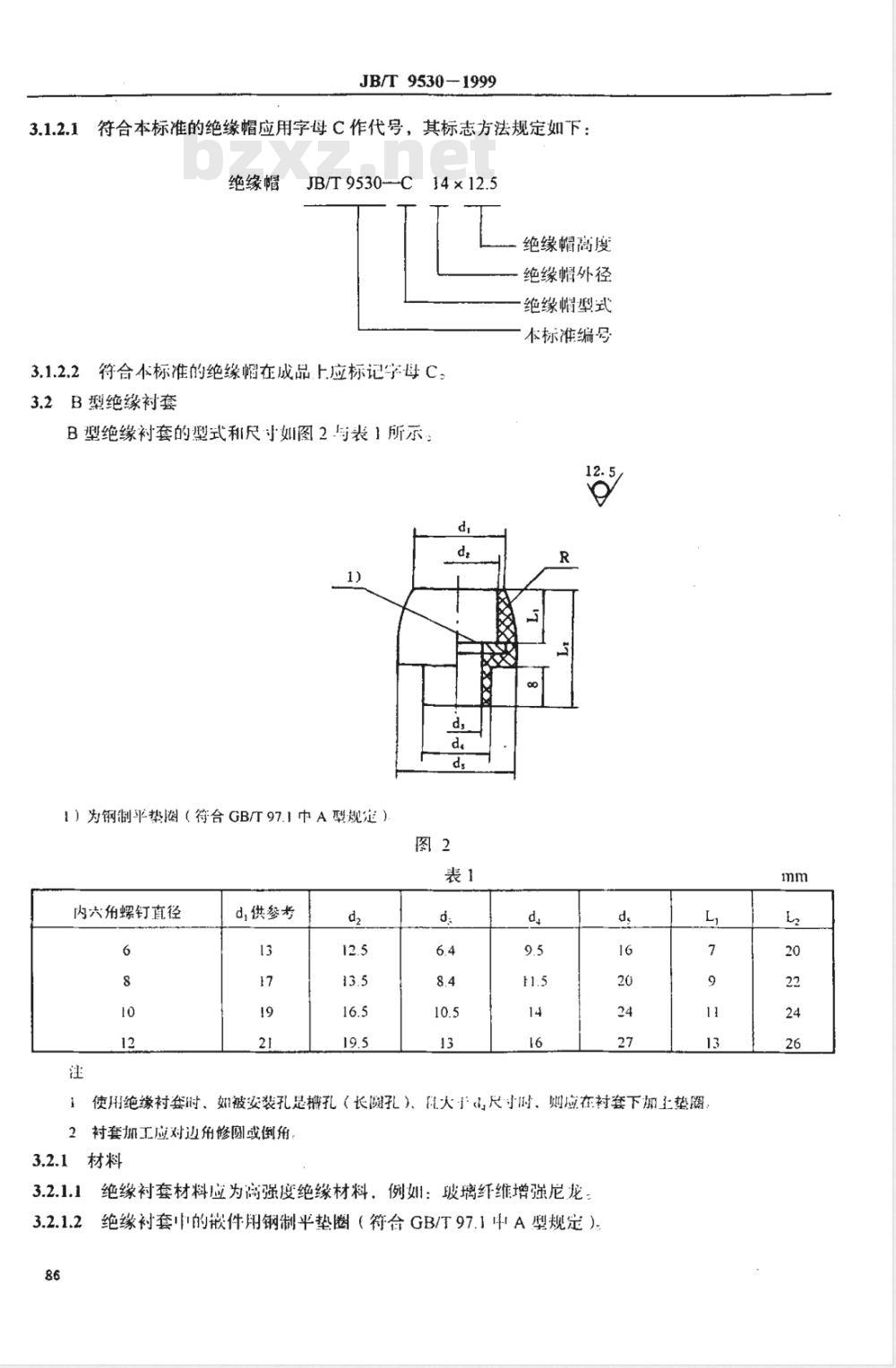

3.1.2.2符合本标准的绝缘帽在成品.上应标记字母C。3.2B型绝缘衬套
B型绝缘衬套的型式和尺寸如图2与表1所示.12.5/
1）为钢制平垫阀（符合GB/97.1巾A型规定）图2
内六角螺钉直径
d,供参考
1使用绝缘衬套时、如被安装孔是槽孔（长孔）、乱大于尺寸时、则应在衬套下加工垫圈2衬套加工应对边角修圆或倒角，3.2.1材料
3.2.1.1绝缘衬套材料应为离强度绝缘材料，例如：玻璃红维增强尼龙：3.2.1.2绝缘衬套的嵌件期钢制平垫圈（符合GB/T97.1中A型规定），86
3.2.2标志
JB/T 9530-1999

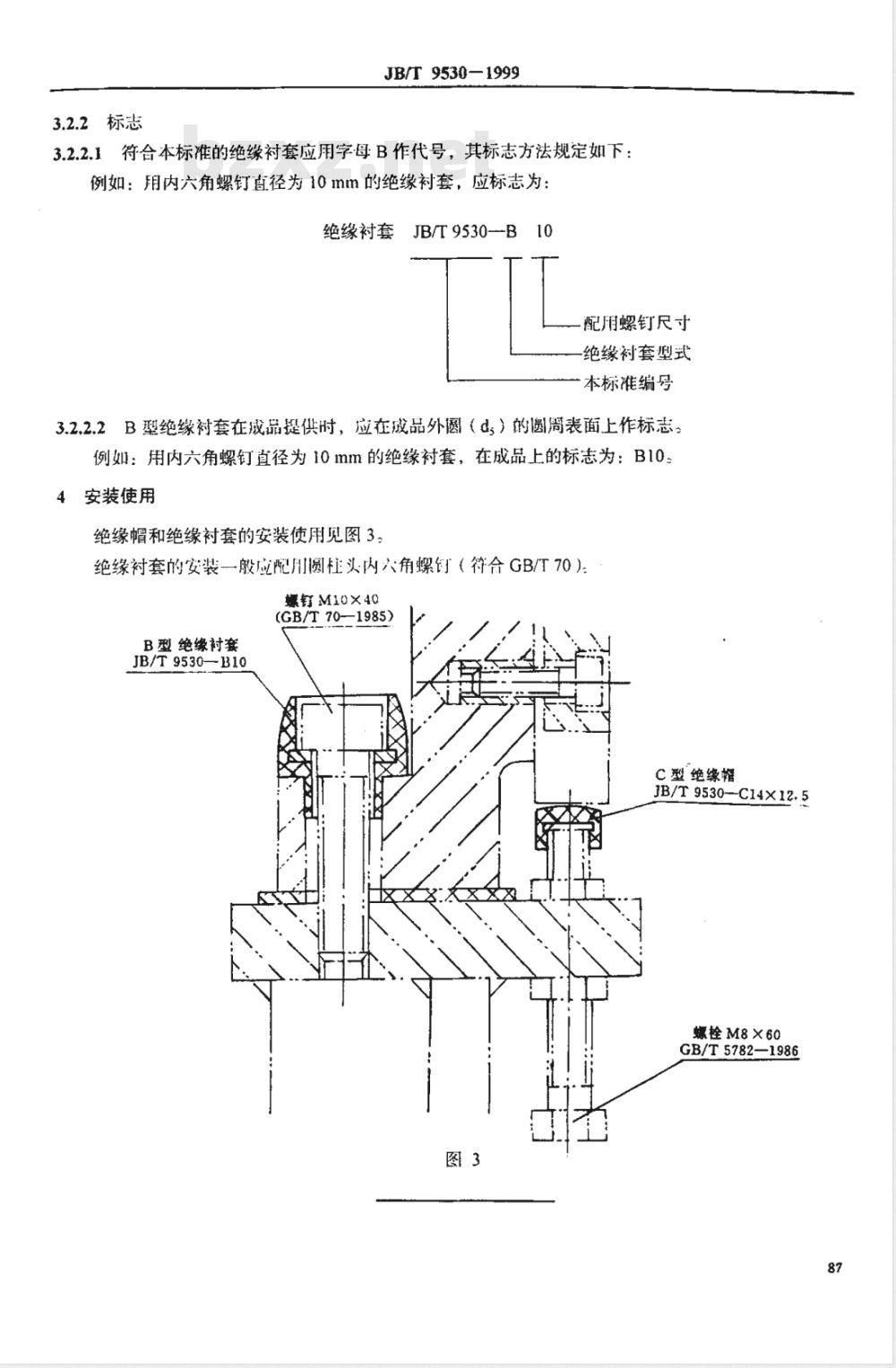

3.2.2.1符合本标准的绝缘衬套应用字母B作代号，其标志方法规定如下：例如：用内六角螺钉直径为10mm的绝缘衬套，应标志为：绝缘衬套JB/T9530-B
配用螺钉尺寸
绝缘衬套型式
本标准编号
3.2.2.2B型绝缘衬套在成品提供时，应在成品外圆（d，）的圆周表面上作标志例如：用内六角螺钉直径为10mm的绝缘衬套，在成品上的标志为：B10安装使用
绝缘帽和绝缘衬套的安装使用见图3：绝缘衬套的安装一般应配用圆柱头内六角螺钉（符合GB/T70）：螺钉M10×40
(GB/T 70—1985)
B型绝缘衬套
JB/T9530—B10www.bzxz.net
C型绝缘帽
JB/T9530-C14X12.5
螺栓M8×60
GB/T 5782-1986
