【电力行业标准(DL)】 火力发电厂锅炉炉膛安全监控系统设计技术规定

991223

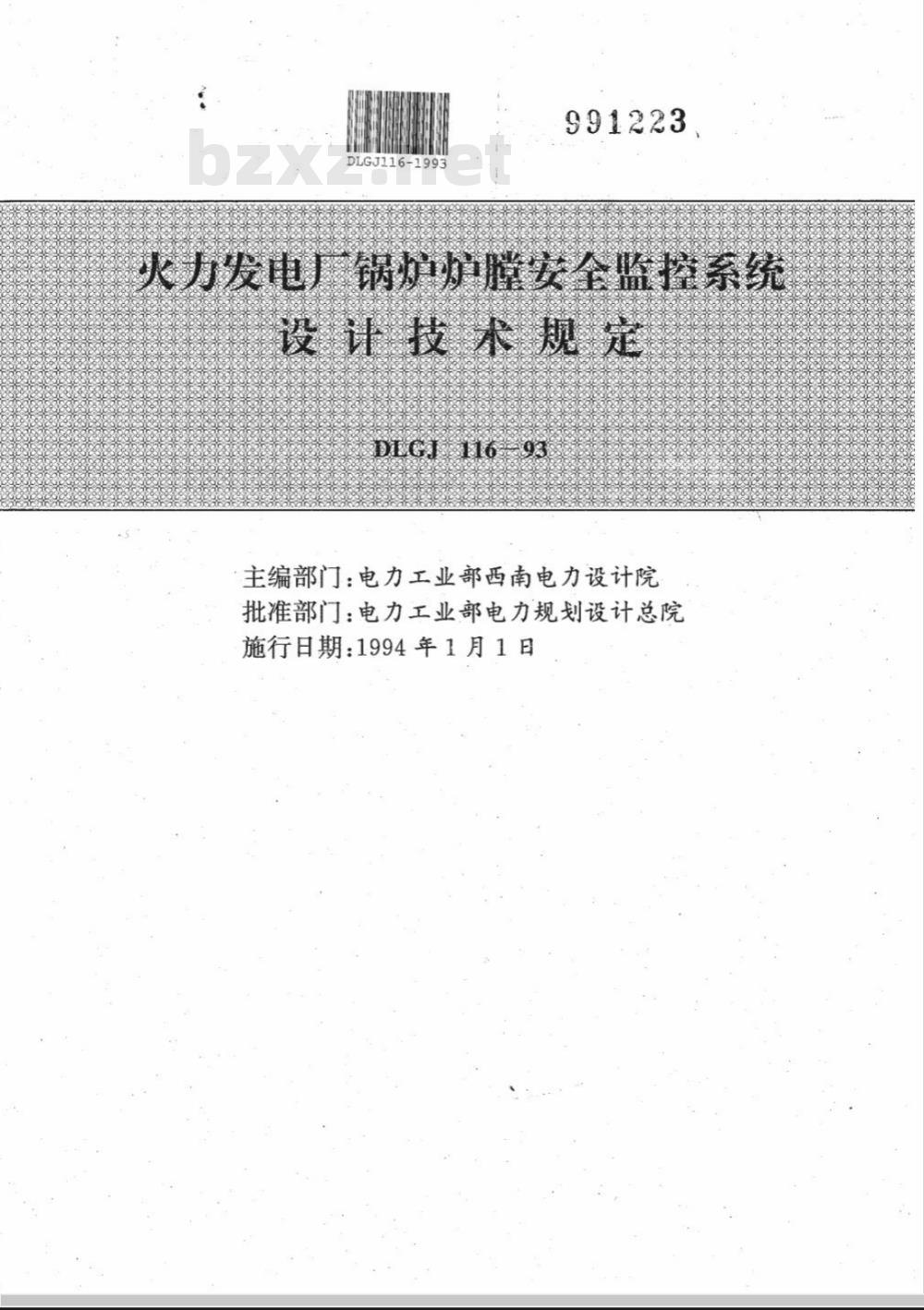

火力发电厂锅炉炉膜安全监控系统设计技术规定
DLGl11693
主编部门：电力工业部西南电力设计院批准部门：电力工业部电力规划设计总院施行日期：1994年1月1日

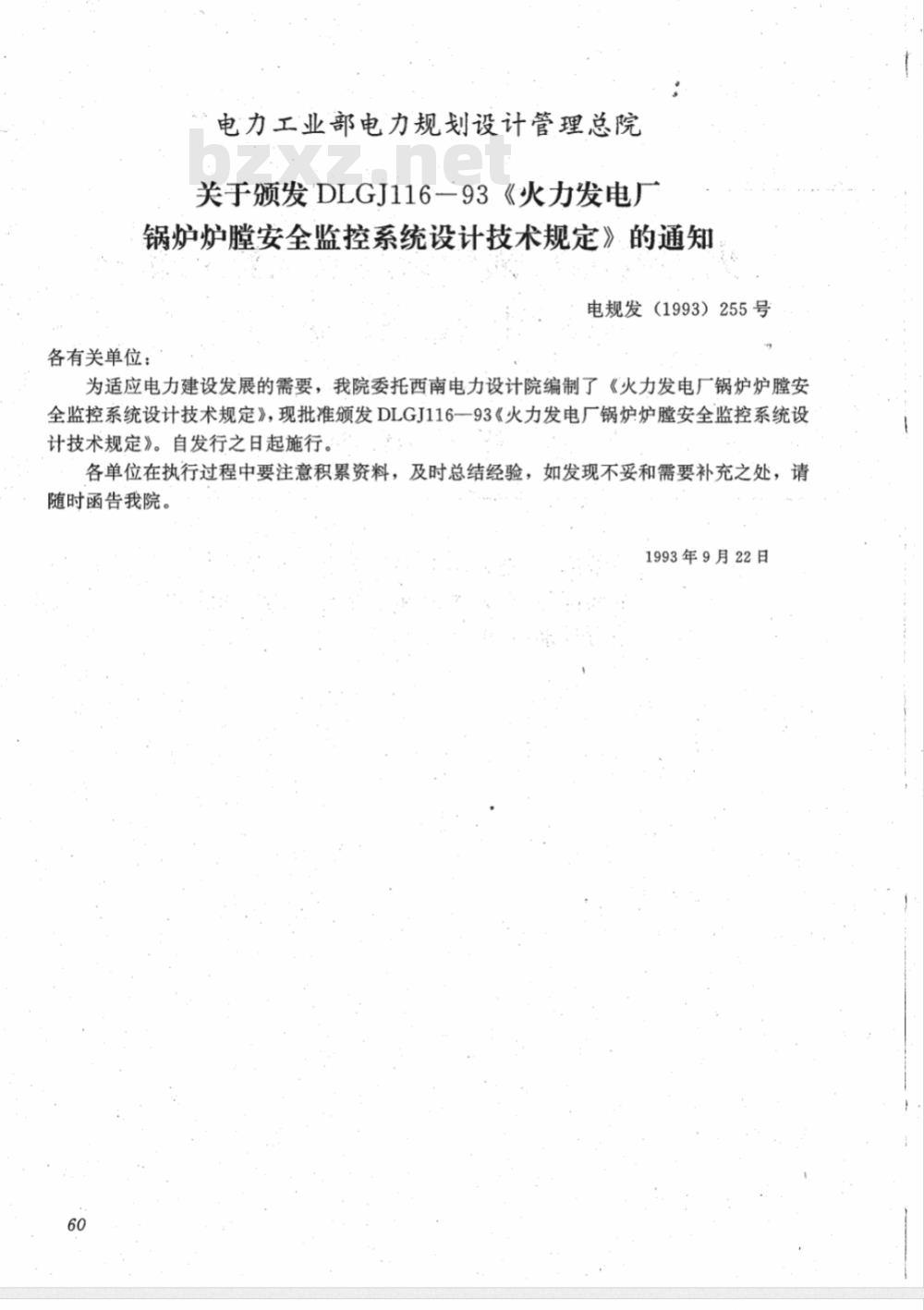

电力工业部电力规划设计管理总院关平颁发DLGJ116一93《火力发电厂锅炉炉膛安全监控系统设计技术规定》的通知电规发（1993）255号
各有关单位：
为适应电力建设发展的需要，我院委托西南电力设计院编制了《火力发电厂锅炉炉膛安全监控系统设计技术规定》，现批准颁发DLGJ116-一93《火力发电厂锅炉炉膛安全监控系统设计技术规定》。自发行之日起施行。各单位在执行过程中要注意积累资料，及时总结经验，如发现不妥和需要补充之处，请随时函告我院。
1993年9月22日

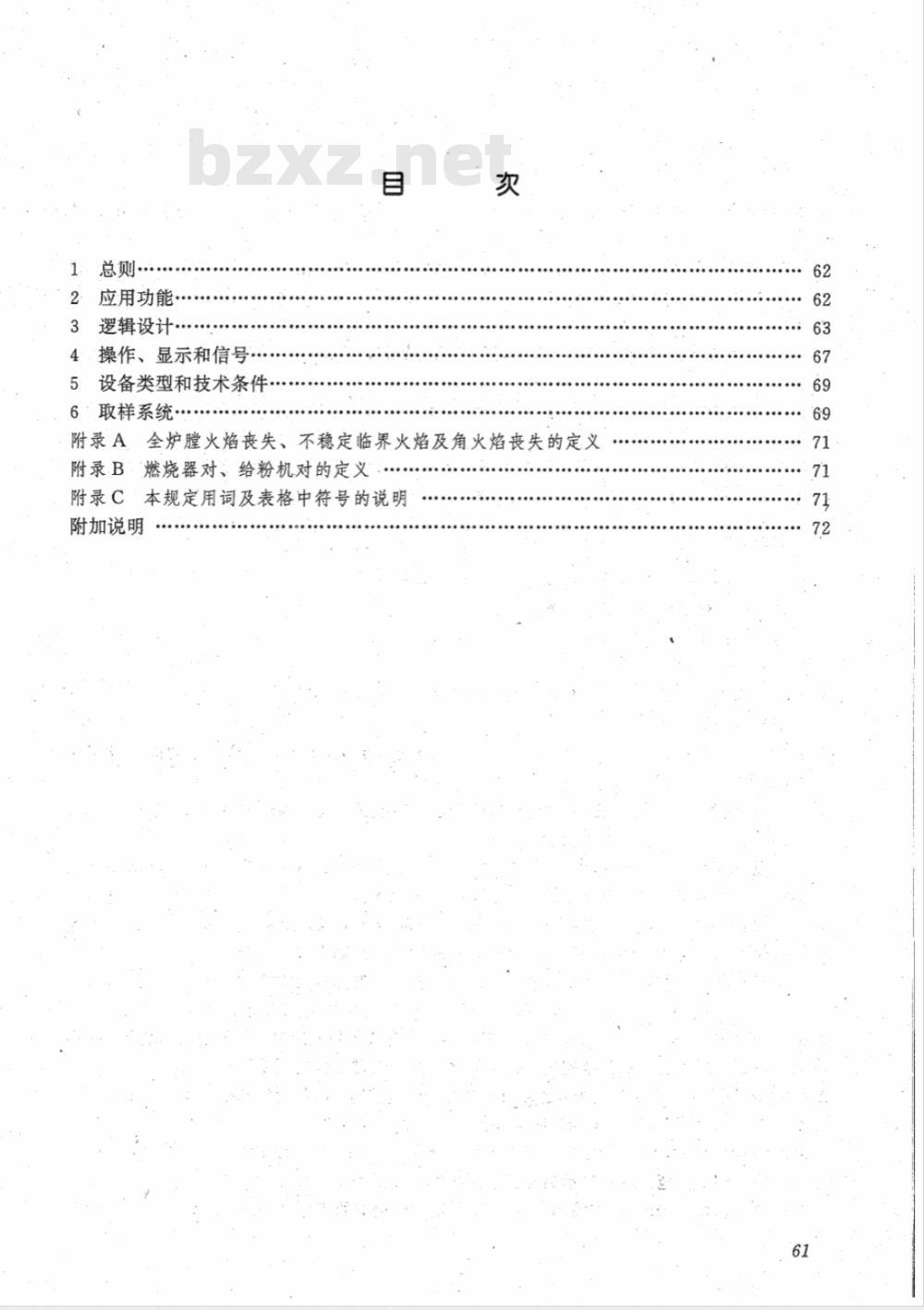

1：总则·
应用功能
逻辑设计
4.操作、显示和信号..
设备类型和技术条件
6·取样系统…
附录A、全炉膛火焰丧失、不稳定临界火焰及角火焰丧失的定义附录B：
燃烧器对、给粉机对的定义：
附录C本规定用词及表格中符号的说明附加说明

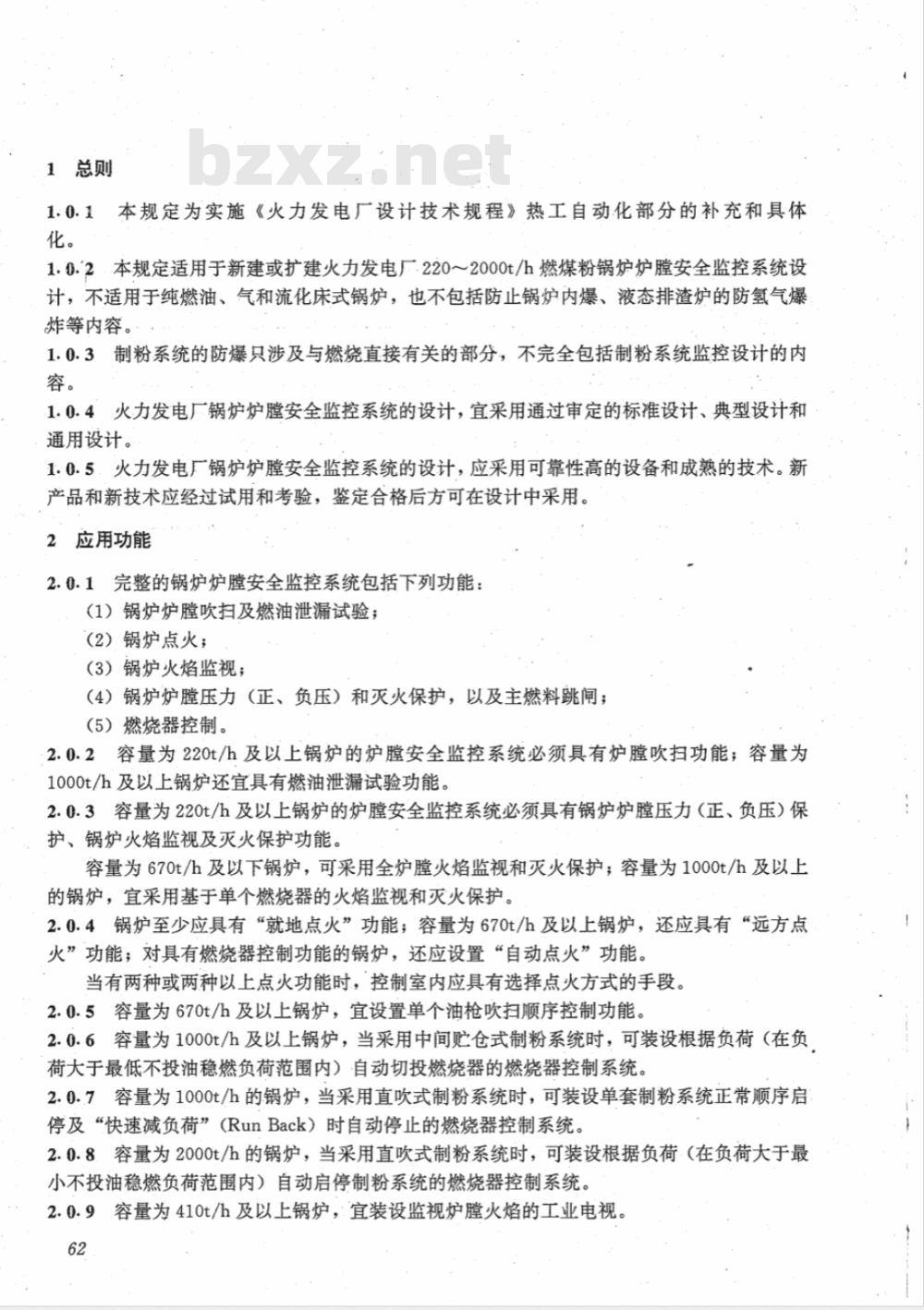

1总则
1.0.1本规定为实施《火力发电厂设计技术规程》热工自动化部分的补充和具体化。
1.0.2.本规定适用于新建或扩建火力发电厂220～2000t/h燃煤粉锅炉炉膛安全监控系统设计，不适用于纯燃油、气和流化床式锅炉，也不包括防止锅炉内爆、液态排渣炉的防氢气爆炸等内容。
1.0.3制粉系统的防爆只涉及与燃烧直接有关的部分，不完全包括制粉系统监控设计的内容。
1.0.4火力发电厂锅炉炉膛安全监控系统的设计，宜采用通过审定的标准设计、典型设计和通用设计。
1.0.5．火力发电厂锅炉炉膛安全监控系统的设计，应采用可靠性高的设备和成熟的技术。新产品和新技术应经过试用和考验，鉴定合格后方可在设计中采用。2应用功能
2.0.1完整的锅炉炉膛安全监控系统包括下列功能：（1）锅炉炉膛吹扫及燃油泄漏试验；（2）锅炉点火；
（3）锅炉火焰监视；
（4）锅炉炉膛压力（正、负压）和灭火保护，以及主燃料跳闸；（5）燃烧器控制。
2.0.2容量为220t/h及以上锅炉的炉膛安全监控系统必须具有炉膛吹扫功能；容量为1000t/h及以上锅炉还宜具有燃油泄漏试验功能。2.0.3容量为220t/h及以上锅炉的炉膛安全监控系统必须具有锅炉炉膛压力（正、负压）保护、锅炉火焰监视及灭火保护功能。容量为670t/h及以下锅炉，可采用全炉膛火焰监视和灭火保护；容量为1000t/h及以上的锅炉，宜采用基于单个燃烧器的火焰监视和灭火保护。2.0.4锅炉至少应具有“就地点火”功能；容量为670t/h及以上锅炉，还应具有“远方点火”功能；对具有燃烧器控制功能的锅炉，还应设置“自动点火”功能。当有两种或两种以上点火功能时，控制室内应具有选择点火方式的手段。2.0.5容量为670t/h及以上锅炉，宜设置单个油枪吹扫顺序控制功能。2.0.6容量为1000t/h及以上锅炉，当采用中间贮仓式制粉系统时，可装设根据负荷（在负荷大于最低不投油稳燃负荷范围内）自动切投燃烧器的燃烧器控制系统。2.0.7容量为1000t/h的锅炉，当采用直吹式制粉系统时，可装设单套制粉系统正常顺序启停及“快速减负荷”（RunBack）时自动停止的燃烧器控制系统。2.0.8容量为2000t/h的锅炉，当采用直吹式制粉系统时，可装设根据负荷（在负荷大于最小不投油稳燃负荷范围内）自动启停制粉系统的燃烧器控制系统，2.0.9容量为410t/h及以上锅炉，宜装设监视炉膛火焰的工业电视。62

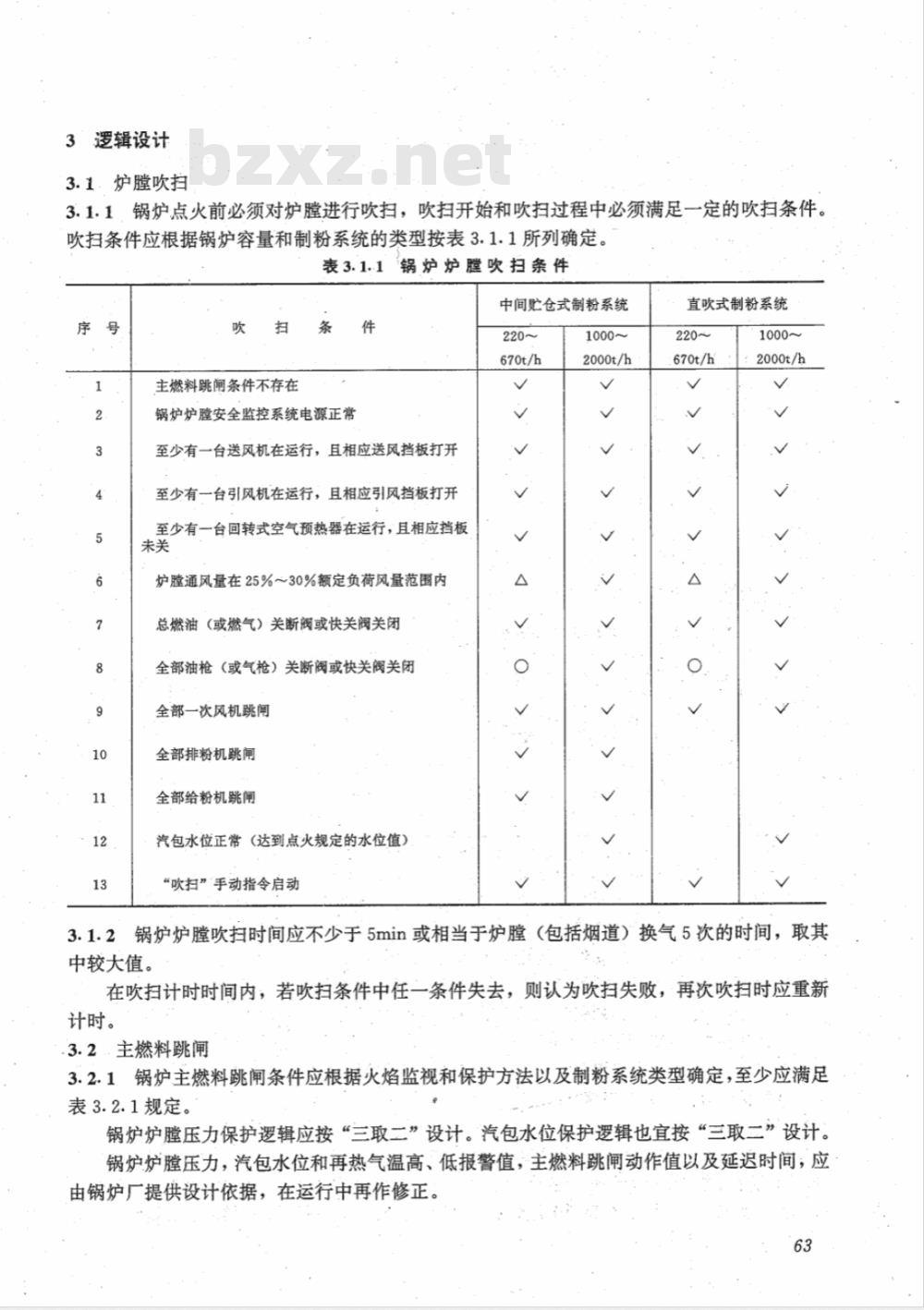

3逻辑设计
3.1．炉膛吹扫
3.1.1锅炉点火前必须对炉膛进行吹扫，吹扫开始和吹扫过程中必须满足一定的吹扫条件。吹扫条件应根据锅炉容量和制粉系统的类型按表3.1.1所列确定。表3.1.1锅炉炉膛吹扫条件
中间贮仓式制粉系统
主燃料跳阐条件不存在
锅炉炉安全监控系统电源正常
至少有一台送风机在运行，且相应送风挡板打开至少有一台引风机在运行，且相应引风挡板打开至少有一台回转式空气预热器在运行，且相应挡板未关
炉膛通风量在25%~30%额定负荷风量范围内总燃油（或燃气）关断阀或快关阀关闭全部油枪（或气枪）关断阀或快关阀关闭全部一次风机跳闸
全部排粉机跳闸
全部给粉机跳闸
汽包水位正常（达到点火规定的水位值）“吹扫”手动指令启动
670t/h
2000t/h
直吹式制粉系统
670t/h
2000t/h
3.1.2锅炉炉膛吹扫时间应不少于5min或相当于炉膛（包括烟道）换气5次的时间，取其中较大值。
在吹扫计时时间内，若吹扫条件中任一条件失去，则认为吹扫失败，再次吹扫时应重新计时。
3.2.主燃料跳闸
3.2.1锅炉主燃料跳闸条件应根据火焰监视和保护方法以及制粉系统类型确定，至少应满足表3.2.1规定。
锅炉炉膛压力保护逻辑应按“三取二”设计。汽包水位保护逻辑也宜按“三取二”设计。锅炉炉膛压力，汽包水位和再热气温高、低报警值，主燃料跳闸动作值以及延迟时间，应由锅炉厂提供设计依据，在运行中再作修正。63
主燃料跳闸条件
全炉膛火焰丧失
炉膛压力过高
炉膛压力过低
汽包水位过高
汽包水位过低
全部送风机跳闸
全部引风机跳闸
全部一次风机跳闸
全部炉水再循环泵跳闸
给水丧失(直流炉）
单元机组汽轮机主汽门关闭1）
手动停炉指令
表3.2.1主燃料跳闸条件
中间贮仓式制粉系统
全炉瞳
灭火保护
全部磨煤机跳闸且总燃油（燃气）阀或全部燃油（燃气）支阀关闭
全部给煤机跳闸且总燃油（燃气）阀或全部燃油（燃气）支阀关闭
全部给粉机跳闸且总燃油（燃气）阀或全部燃油（燃气）支阀关闭
全部排粉机跳闸（排粉机送粉系统）且总燃油（燃气）阀或全部燃油（燃气）支阀关闭再热器超温
风量小于额定负荷风量25%～30%角火焰丧失2）
单燃烧器
灭火保护
直吹式制粉系统
全炉膛
灭火保护
1）单元机组具有自动“快速切负荷”（FCB）能力时汽轮机自动主汽门关闭，可不动作主燃料跳闸；单燃烧器
灭火保护
2）角火焰丧失触发主燃料跳闸这一项仅适用于非风扇磨煤机直吹式制粉系统且锅炉采用切向燃烧方式时。注：进行炉膛吹扫时，可以甚至应该存在的主燃料跳闻闸条件（如全炉膛火焰丧失、单元机组汽轮机跳闸等），应是短时作用的信号，以便能正常进行吹扫。3.2.2锅炉主燃料跳闸的动作对象应按表3.2.2确定。3.2.3不是由送风机或引风机解列造成的主燃料跳闸，不能解列送风机和引风机。3:2.4送风机或引风机解列引起主燃料跳闸动作后，应延时一定时间再缓慢打开跳闸风机的挡板，并保持打开状态不少于15min。3.2.5、当锅炉炉膛安全监控系统中具有“临界火焰”监视逻辑时，在没有取得经验前，“临界火焰”信号宜只作为报警信号。3.3·局部火焰丧失
3.3.1.对容量为1000t/h及以上的四角喷燃锅炉，当单个燃烧器火焰丧失时，应发出报警信号，由运行人员判断是否停止相应燃烧器对；当一个燃烧器对的两个火焰均丧失时，该燃烧器对应自动跳闸。若同层相邻两个燃烧器火焰均丧失时，该层所有燃烧器对应的给粉机或磨64
煤机应自动跳闸。
3.3.2对容量为1000t/h及以上的对冲式燃烧锅炉或W型火焰燃烧锅炉，当单个燃烧器火焰丧失时，应发出报警信号，相应的燃烧器对自动跳闸；当同一个磨煤机供粉的燃烧器火焰丧失数量超过规定值时，相应的磨煤机应自动停止。3.3.3对容量为1000t/h及以上的风扇磨煤机直吹式制粉系统锅炉，当单个燃烧器火焰丧失时，发出报警信号，由运行人员判断是否停止相应磨煤机；当个角熄火的燃烧器数量大于规定值时，相应磨煤机应自动停止。表3.2.2主燃料跳闸动作对象
主燃料跳闸动作对象
关闭全部一次风门(包括快关门）关闭总燃油（或燃气）关断阀及快关阀关闭各油枪（或气枪）关断阀及快关阀关闭过热器和再热器的减温水阀送风调节切换至“手动”状态
引风调节切换至“手动”状态
停止全部一次风机、排风机
停止全部给粉机
停止全部磨煤机
关闭汽轮机自动主汽门（单元制）关闭锅炉主汽门(母管制）
停止给水泵 (直流炉)
3.4点火、助燃
中间贮仓式制粉系统
直吹式制粉系统
3.4.1·锅炉点火油（气）枪和助燃油枪的启动条件应根据点火方式分别按表3.4.1-1和表3.4.1-2确定。
表3.4.1-1启动点火油(气)枪条件序号
主燃料跳闸复归
点火油（气）枪快关阀关闭
点火油（气）枪关断阀打开
点火油枪吹扫阀关闭
点火油温正常
炉膛风量在25%～30%额定负荷风量范围内点火油（气）压力正常
点火油枪点火器电源正常
雾化介质压力正常
火焰检测器电源正常
火焰检测器冷却风压正常
注：煤粉燃烧器投运后，应闭锁表中的第6项。就地点火
远方点火
自动点火
表3.4.1-2启动助燃油枪条件
锅炉负荷大于定值或相应点火油（气）枪火焰存在助燃油（气）枪快关阀关闭
助燃油（气）枪关断阀打开
油枪吹扫阀关闭
油温正常
油（气）压正常
助燃油（气）枪点火电源正常
雾化介质压力正常
火焰检测器电源正常
火焰检测器冷却风压正常
锅炉点火顺序控制应遵循以下原则：3.4.24
就地点火
（1）点火、助燃油（气）枪宜按成对原则投运和停止。远方点火
自动点火
（2）点火器打火10s钟内，如点火油（气）火焰未建立，则应退出该点火系统，并禁止在1min内再次点火。
3.4.3油枪运行中出现下列任何一种情况时，宜自动切除油枪的运行：（1）雾化介质压力低，延时×s；（2）油压过低，延时Xs。
3.4.4气枪运行中出现下列任一种情况时，宜自动切除气枪的运行：（1）气压过低，延时Xs；
（2）气压过高，延时Xs。
3.4.5·对不具备“快速甩负荷”（FCB)、“快速减负荷”（RB）或燃烧器控制功能的系统，严禁自动启动投油。
3.5煤粉燃烧器控制
锅炉煤粉燃烧器投入至少应满足表3.5.1中的全部条件。3.5.1
表3.5.1投人煤粉燃烧器的条件
直吹式制粉系统
无其他磨煤机正在启动
无磨煤机、给煤机跳闸条件存在相关的风门在合适的位置（二次风门开度位置信号）中间贮仓式制粉系统
无其他给粉机正在启动
无给粉机跳闸条件存在
对应油（气）枪已投运或者对应下排相邻煤粉燃烧器已投运，且锅炉负荷（蒸汽流量）或炉膛出口烟温高于给定值（仅对四角喷燃炉膛）3.6其他要求
3.6.1．并列运行的风机（包括送风机和引风机等）未全部跳闸时，应迅速关闭跳闸风机的挡板。
3.6.2．磨煤机跳闸时，应立即停止相应的给煤机。3.6.3对直吹式制粉系统，负荷较低情况下正常停运给煤机时，应在先投运相应油枪后再停运给煤机，并经一定延时停运磨煤机。直吹式制粉系统的给煤机和中贮式制粉系统的给粉机应有最低转速限制。3.6.4
给煤机或给粉机控制电源中断时，应同时切断相应的动力电源。3.6.5.
3.6.6在控制盘（台）上严禁装设解除任何主燃料跳闸条件的开关，以及机组电气连锁开关。3.6.7
锅炉炉膛安全监控系统必须有防止由于电源中断或恢复，以及瞬间切换时造成误动作的措施。
4操作、显示和信号
4.0.1在控制盘（台）上应提供下列操作：（1）炉膛吹扫；
（2）点火方式选择；
（3）点火油（气）枪、助燃油（气）.枪、煤粉燃烧器（包括相应直吹式制粉系统）等的投入和切除；
（4）手动主燃料跳闸
控制盘（台）上不允许设置“主燃料跳闸复归”操作手段。4.0.2对于容量为1000t/h及以上锅炉，当锅炉炉膛安全监控系统统一纳入单元机组分散控制系统中时，第4.0.1条所列的（1）、（2）和（3）项可采用分散控制系统的CRT键盘操作，并根据单元机组热工自动化总体设计，配置必要的后备常规操作器。不宜采用无余措施的计算机CRT键盘操作。
用于紧急安全停机的“手动主燃料跳闸”操作，应独立于分散控制系统，并由硬接线实现。
4:0.3锅炉炉膛安全监控系统中的燃料安全系统和机组的电气连锁系统应相互独立。安全系统的输出应直接作用于表3.2.2规定的最终执行对象。4.0.4在控制盘（台）上应设必要的报警信号，具体配置应按表4.0.4确定。当锅炉炉膛安全监控系统具有CRT屏幕显示功能时，可不再配置传统信号灯板。表4.0.4＇炉膛安全监控系统报警信号配置序号
报警·内·容
炉膛安全保护系统装置失电
MFT动作
MFT复位
总燃油阀门打开
控制保护系统未带CRT
信号灯
光字牌
控制保护系统带有CRT
光字牌
炉膛允许吹扫
吹扫正进行
吹扫中断
吹扫完毕
保护投入/退出
各火焰检测器火焰指示信号
火焰检测器故障（总信号）
允许点火
点火失败
允许投入煤粉燃烧器
OFT动作
燃油压力低
燃油温度低
火焰检测器冷却风压低
全部燃料丧失
炉膛压力低（MFT动作值）
炉膛压力高（MFT动作值）
汽包水位高（MFT动作值）
汽包水位低（MFT动作值）
全部送风机跳闸此内容来自标准下载网
全部引风机跳闸
全部一次风机跳闸
全炉膛火焰丧失
临界火焰出现
角火焰丧失
风量小于额定负荷风量的25%~30%调节系统电源或气源故障
手动MFT
发电机变压器组内部故障
汽轮机主汽门关闭
续表4.0.4
控制保护系统未带CRT
信号灯
至少有一台送风机在运行，且相应送风挡板打开
至少有一台引风机在运行，且相应引风挡板打开
至少有一台回转式空气预热器在运行，且相应的挡板未关
光字牌
控制保护系统带有CRT
光字牌
报警·内
全部给煤机跳闸（直吹式制粉系统）全部磨煤机跳闸（直吹式制粉系统）全部给粉机跳闻（中贮式制粉系统）全部排粉机跳闸（中贮式制粉系统）30%>风量>25%额定负荷风量
总燃油（或燃气）关断阀或快关门关闭续表4.0.4
控制保护系统未带CRT
信号灯
光字牌
全部油枪（或气枪）的关断阀或快关门关闭
火焰检测器冷却风压正常
所有油枪（或气枪）及管路阀门检漏试验合格
MFT动作条件不存在
锅炉给水泵投入运行
控制保护系统带有CRT
光字牌
4.0.5当具有CRT屏幕显示功能时，应设置吹扫条件、点火条件、吹扫失败、点火失败、主燃料及主燃料跳闸原因等专用显示画面。4.0.6系统至少应设置主燃料跳闸和油燃料跳闸的首出原因显示。当采用分散控制系统或装设计算机监视系统时，表4.0.4中拟送入光字牌报警的信号均应送入这些系统作为事件顺序记录的信号。
5设备类型和技术条件
5.0.1锅炉炉膛安全监控装置宜采用可编程序控制器或微机控制器。对于采用分散控制系统的工程，如厂商有成功的运行经验，也可把监控装置纳入分散控制系统中，采用相同的控制设备。
5.0.2当单元机组采用分散控制系统，而锅炉炉膛安全监控装置采用其他类型控制器时，宜配置可靠的通信接口，以便在分散控制系统的操作员站上监视锅炉炉膛安全监控系统的信息，而无需增加额外的输入/输出通道。5.0.3炉膛压力测量用的正、负压力开关应采用过程压力直接驱动的压力开关。5.0.4总燃油快关阀和各油枪快关阀（包括雾化、吹扫、关断合的三用阀）在灭火时应快速切断油路，以减少进入炉膛的未燃油。工作压力下的关闭时间宜小于或等于1s。5.0.5总燃油（或燃气）快关阀和各油枪（或气枪）快关阀宜采用不同种类的驱动源。5.0.6点火油（或气）枪应提供可靠的防溅型行程开关。6取样系统
6.0.1炉膛压力保护应分别设三个正压或负压取样点，在炉墙上独立开孔，并通过独立的取样管接至压力开关。为避免取样管内积灰堵塞，还应采取防堵措施。69
