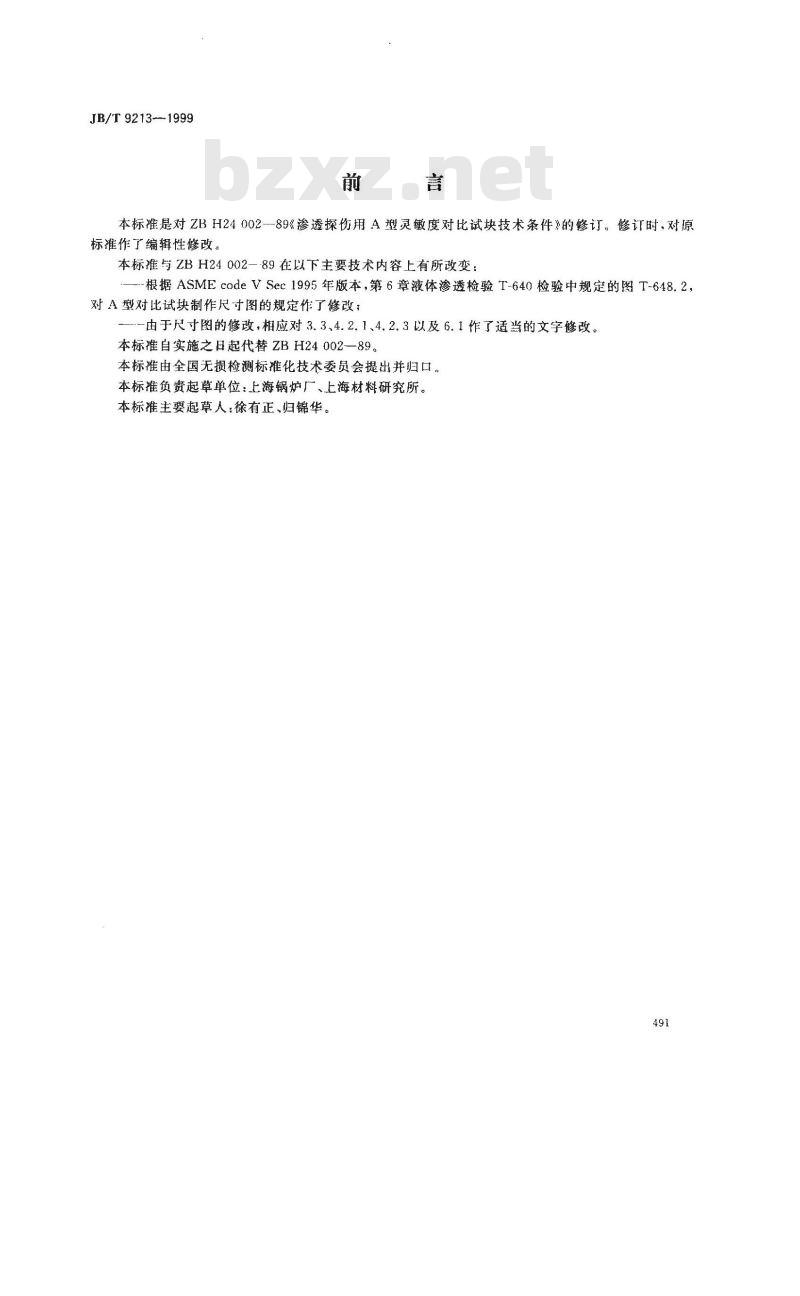

本标准是对ZBH24002--89《渗透探伤用A型灵敏度对比试块技术条件》的修订。修订时，对原标准作了编辑性修改。
本标推与ZBH24002--89在以下主要技术内容上有所改变：根据ASMEcodeVSec1995年版本，第6章液体渗透检验T-640检验中规定的图T-648.2，对A型对比试块制作尺寸图的规定作了修改：由于尺寸图的修改，相应对3.3、4.2.1、4.2.3以及6.1作了适当的文字修改。本标准自实施之日起代替ZBH24002—89。本标准由全国无损检测标准化技术委员会提出并归口，本标准负责起草单位：上海锅炉厂、上海材料研究所。本标准主要起草人：徐有正、归锦华。491

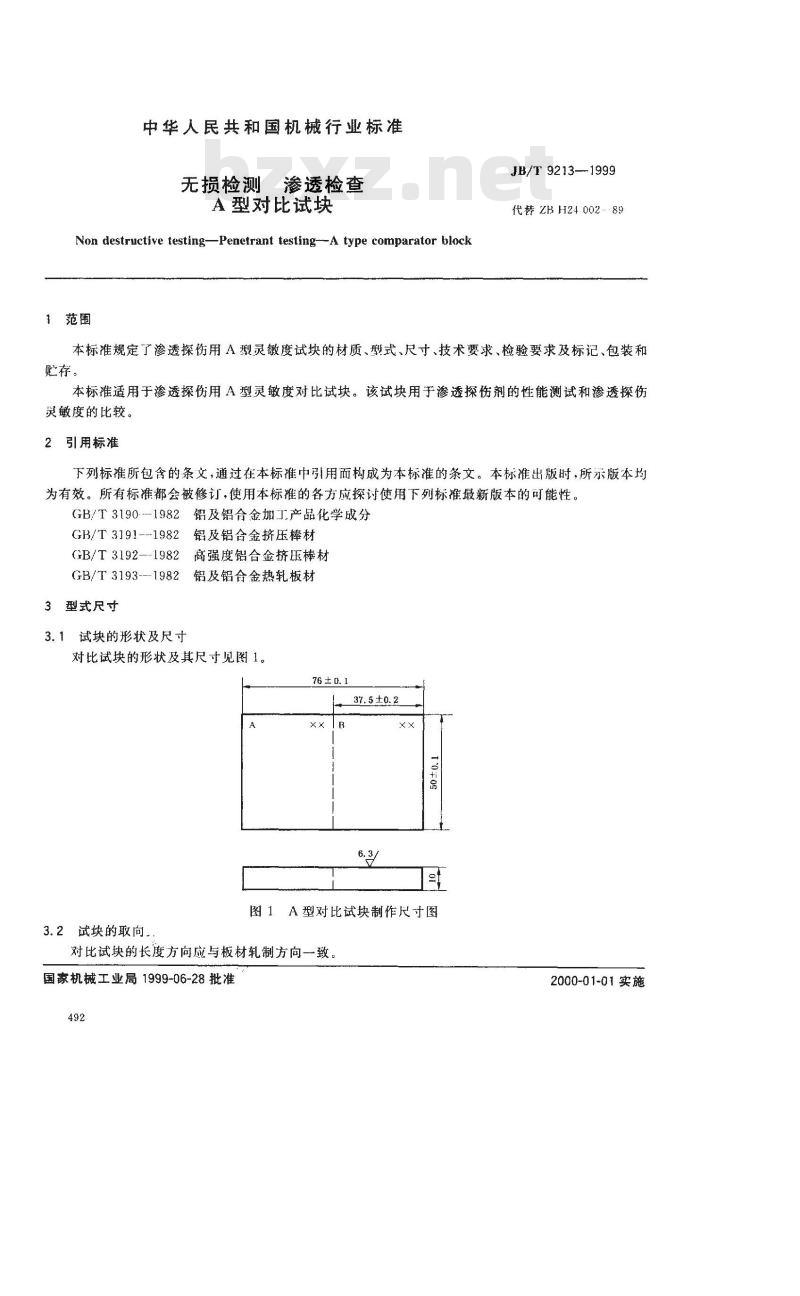

中华人民共和国机械行业标准
无损检测渗透检查
A型对比试块
Non destrctive testing-Penetrant testing--A type comparator block范围
JB/T 9213--1999
代替ZBH2400289
本标准规定了渗透探伤用A型灵敏度试块的材质、型式、尺寸、技术要求、检验要求及标记、包装和贮存。
本标准适用于渗透探伤用A型灵敏度对比试块。该试块用于渗透探伤剂的性能测试和渗透探伤灵敏度的比较。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T3190---1982铝及铝合金加工产品化学成分GB/T3191---1982铝及铝合金挤压棒材GB/T3192--1982高强度铝合金挤压棒材GB/T3193---1982
铝及铝合金热轧板材
3型式尺寸
3.1试块的形状及尺寸
对比试块的形状及其尺寸见图1。76 ± 0. 1
37.5±0.2
图1A型对比试块制作尺寸图
3.2试块的取向。
对比试块的长度方向应与板材轧制方向一致。国家机械工业局1999-06-28批准492
2000-01-01实施

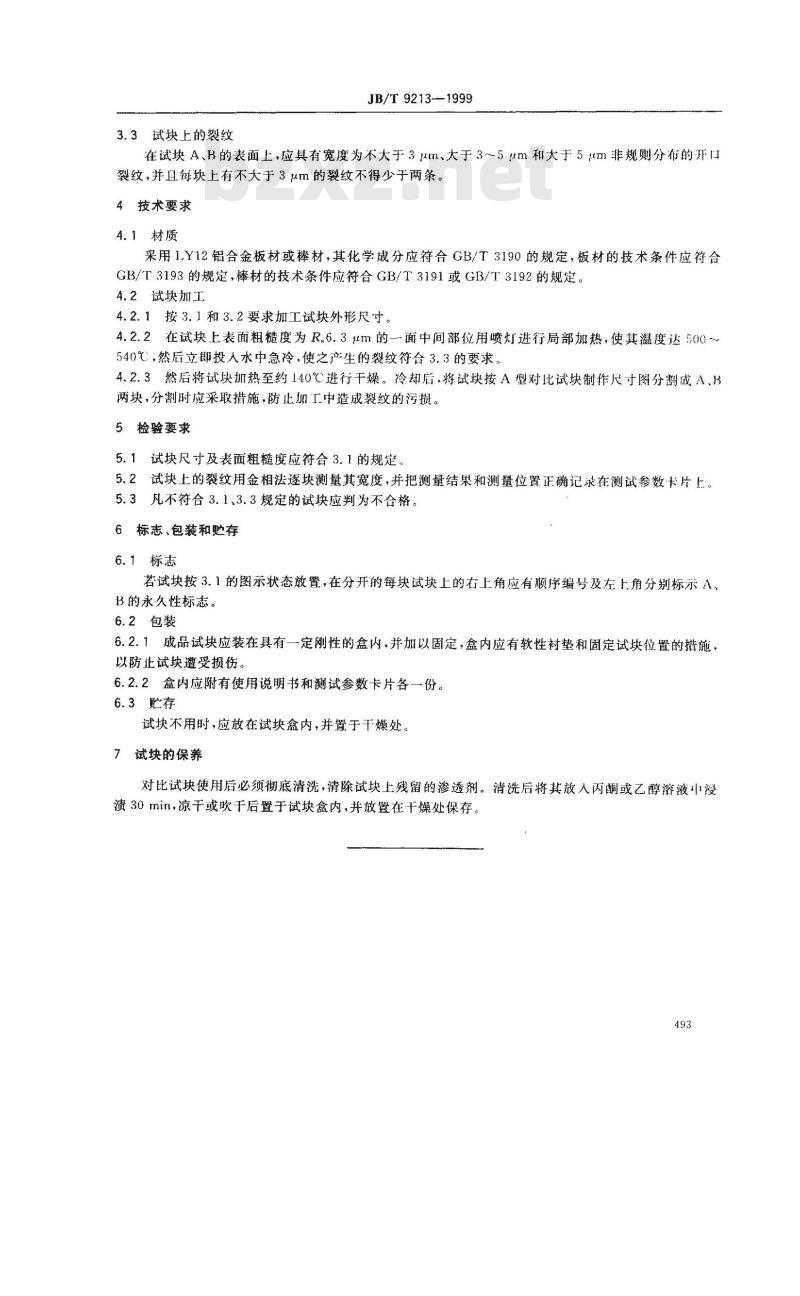

3.3试块上的裂纹
JB/T 9213-1999bzxz.net
在试块A、B的表面上，应具有宽度为不大于3um、大于3~5um和大于5μm非规则分布的开门裂纹，并且每块上有不大于3um的裂纹不得尘于两条。4技术要求
4.1材质
采用I.Y12铝合金板材或棒材，其化学成分应符合GB/T3190的规定，板材的技术条件应符合GB/T3193的规定，棒材的技术条件应符合GB/T3191或GB/T3192的规定。4.2试块加工
4.2.1按3.1和3.2要求加工试块外形尺寸。4.2.2在试块上表面粗糙度为R.6.3μm的一面中间部位用喷灯进行局部加热，使其温度达500~540℃，然后立即投人水中急冷.使之产生的裂纹符合3.3的要求。4.2.3然后将试块加热至约140℃进行干燥。冷却盾，将试块按A型对比试块制作尺寸图分割成A、B两块，分割时应采取措施，防止加工中造成裂纹的污损。5检验要求
5.1试块尺寸及表面粗糙度应符合3.1的规定。5.2试块上的裂纹用金相法逐块测量其宽度，并把测量结架和测量位置正确记录在测试参数卡片上。5.3凡不符合3.1.3.3规定的试块应判为不合格。6标志、包装和贮存
6.1标志
若试块按3.1的图示状态放置，在分开的每块试块上的右上角应有顺序编号及左上角分别标示A、B的永久性标志。
6.2包装
6.2.1成品试块应装在具有一定刚性的盒内，并加以固定，盒内应有软性衬垫和固定试块位置的措施，以防止试块遭受损伤。
6.2.2盒内应附有使用说明书和测试参数卡片各一份。6.3贮存
试块不用时，应放在试块盒内，并置于干燥处。7试块的保养
对比试块使用后必须彻底清洗，清除试块上残留的渗透剂。清洗后将其放入丙酮或乙醇溶液中漫溃30min，凉干或吹于后置于试块盒内，并放置在干燥处保存。493
