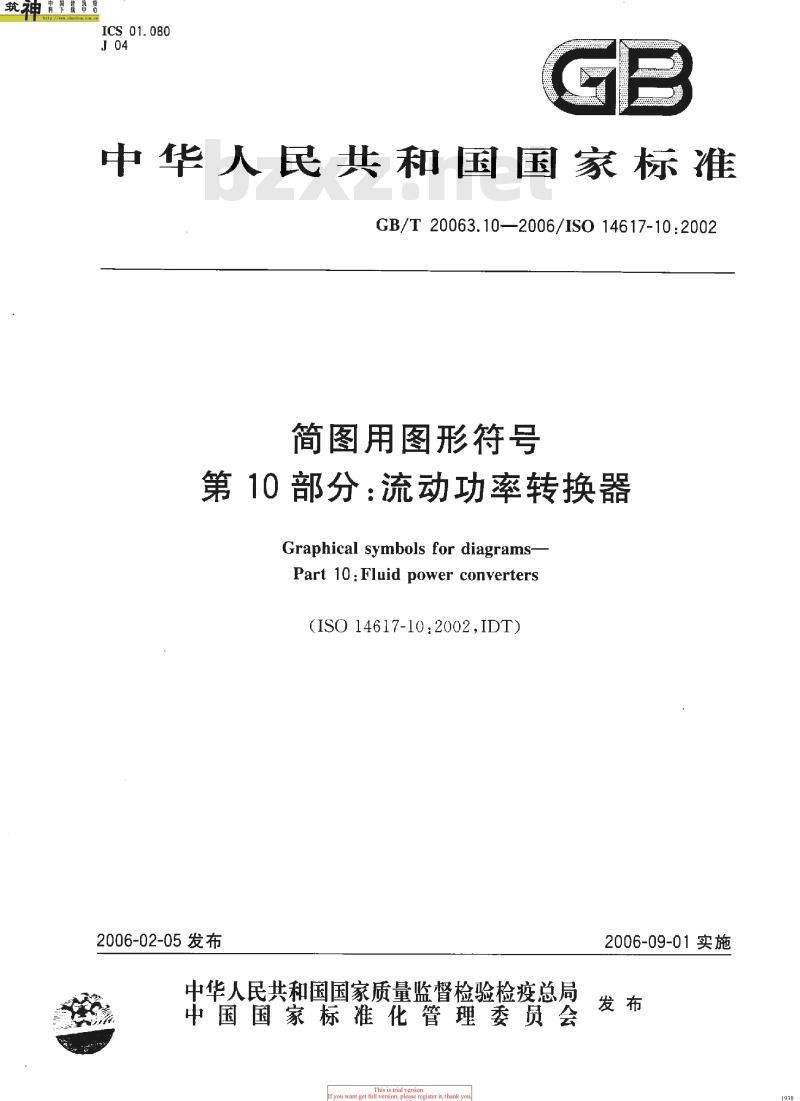

ICS 01.080
中华人民共和国国家标准
GB/T 20063.10—2006/ISO 14617-10:2002简图用图形符号
第10部分：流动功率转换器
Graphical symbols for diagrams-Part 10 : Fluid power converters(ISO 14617-10,2002,IDT)
2006-02-05发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-09-01实施
筑神术界装节您

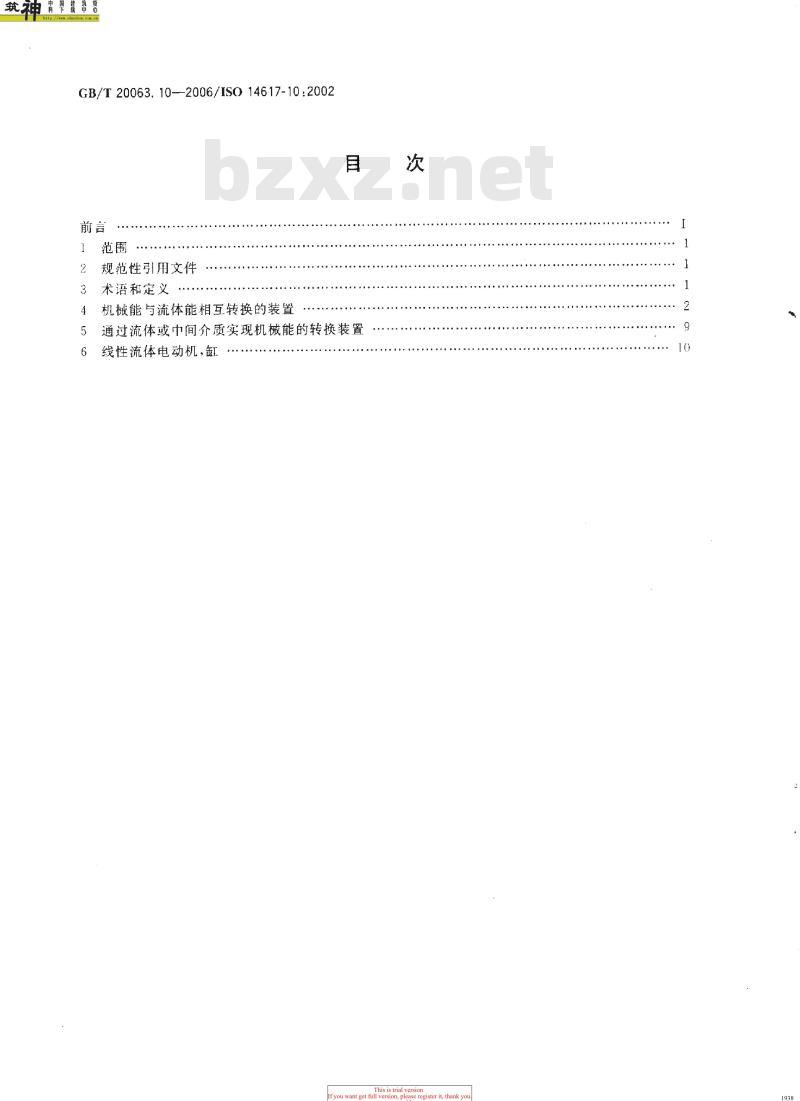

GB/T 20063. 10--2006/ISO 14617-10 :2002前言
规范性引用文件
术语和定义
机械能与流体能相互转换的装置目
通过流体或中间介质实现机械能的转换装置5
线性流体电动机，缸
++++.+++++
筑神霖界覆华您

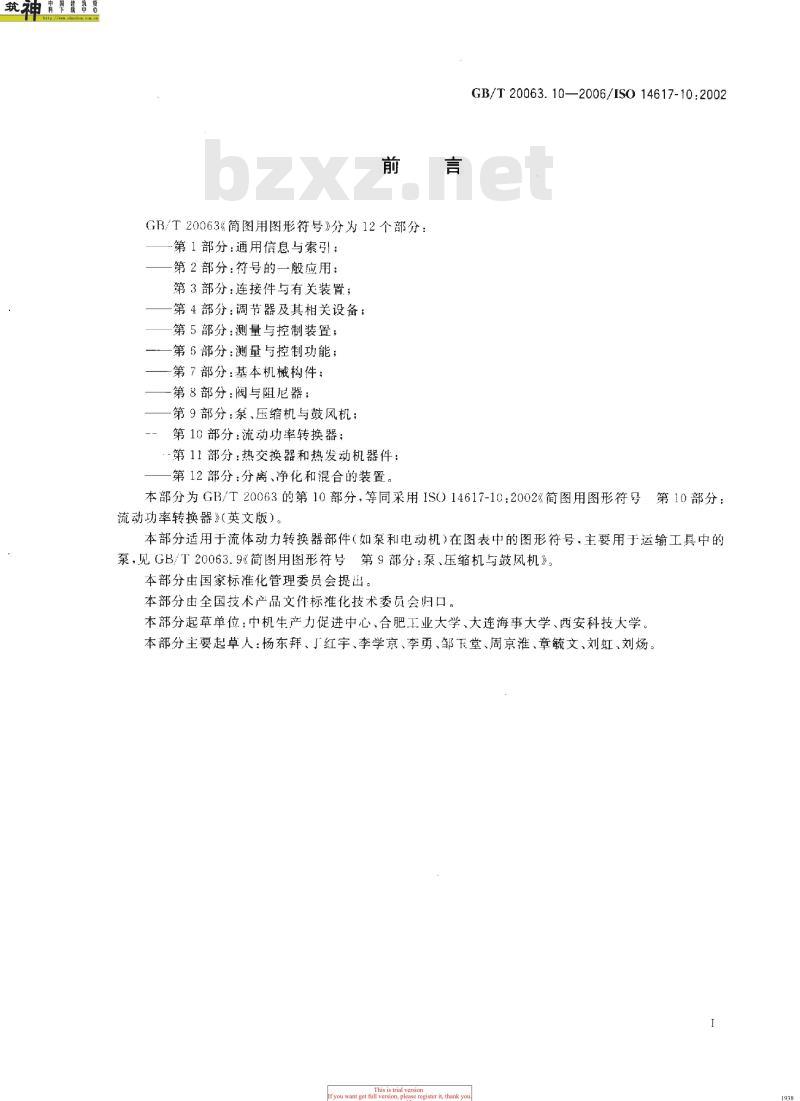

GB/T20063《简图用图形符号》分为12个部分：第1部分：通用信息与索引；
第2部分：符号的一般应用；
第3部分：连接件与有关装置；
第4部分：调节器及其相关设备：第5部分：测量与控制装置；
第6部分：测量与控制功能；
第7部分：基本机械构件；bzxZ.net
第8部分：阀与阻尼器；
第9部分：泵、压缩机与鼓风机；第10部分：流动功率转换器；
·-第11部分：热交换器和热发动机器件：第12部分：分离、净化和混合的装置。GB/T20063.10—2006/ISO14617-10:2002本部分为GB/T20063的第10部分，等同采用IS014617-10：2002《简图用图形符号第10部分：流动功率转换器》（英文版）。本部分适用于流体动力转换器部件（如泵和电动机）在图表中的图形符号，主要用于运输工具中的泵，见GB/T20063.9《简图用图形符号第9部分：泵、压缩机与鼓风机》。本部分由国家标准化管理委员会提出。本部分由全国技术产品文件标准化技术委员会归口。本部分起草单位：中机生产力促进中心、合肥工业大学、大连海事大学、西安科技大学本部分主要起草人：杨东拜、红宇、李学京、李勇、邹玉堂、周京淮、章毓文、刘虹、刘场I
vou want get
筑神霖界发华您

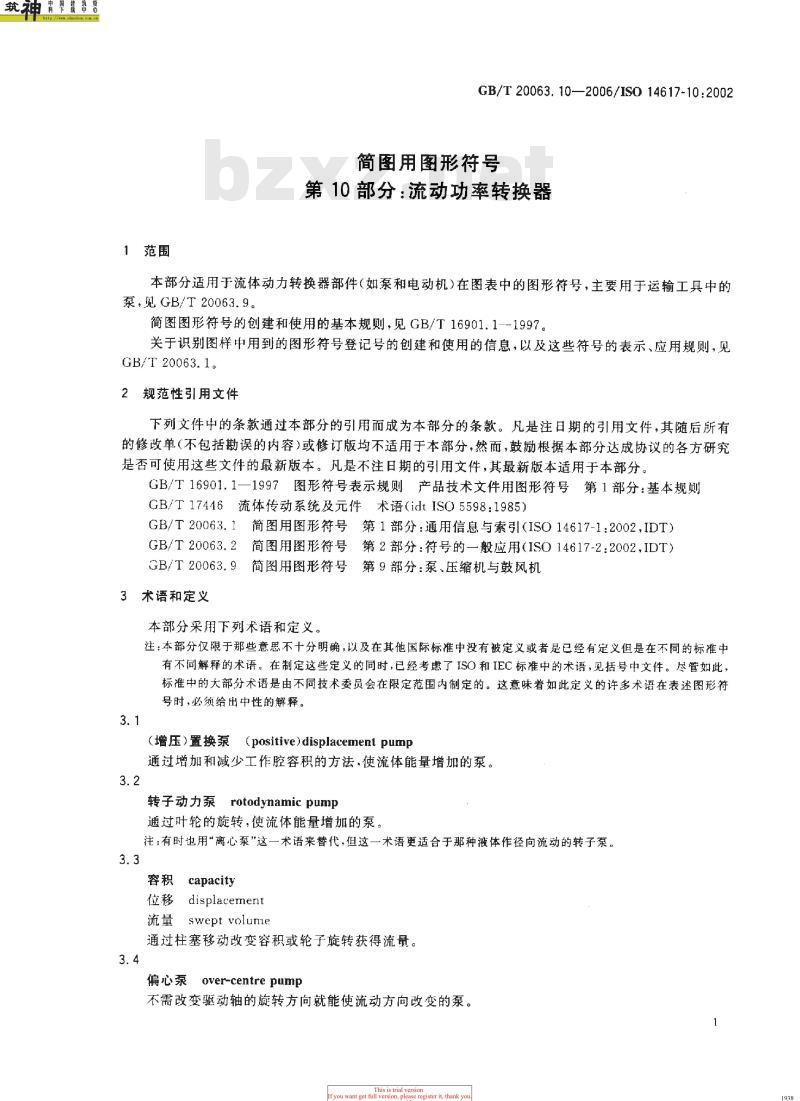

1范围　
GB/T 20063. 10—2006/ISO 14617-10 :2002简图用图形符号
第10部分：流动功率转换器
本部分适用于流体动力转换器部件（如泵和电动机）在图表中的图形符号，主要用于运输工具中的泵，见GB/T20063.9。
简图图形符号的创建和使用的基本规则，见GB/T16901.1—1997。关于识别图样中用到的图形符号登记号的创建和使用的信息，以及这些符号的表示、应用规则，见GB/T 20063. 1.
2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分，GB/T16901.1—1997图形符号表示规则产品技术文件用图形符号第1部分：基本规则GB/T17446流体传动系统及元件术语（idtISO5598：1985）GB/T20063.1简图用图形符号第1部分：通用信息与索引（ISO14617-1：2002，IDT）GB/T20063.2简图用图形符号第2部分：符号的一般应用（ISO14617-2：2002，IDT）GB/T20063.9简图用图形符号第9部分：泵、压缩机与鼓风机3术语和定义
本部分采用下列术语和定义。
注：本部分仅限于那些意思不十分明确，以及在其他国际标准中没有被定义或者是已经有定义但是在不同的标准中有不同解释的术语。在制定这些定义的同时，已经考虑了ISO和IEC标准中的术语，见括号中文件。尽管如此，标准中的大部分术语是由不同技术委员会在限定范围内制定的。这意味着如此定义的许多术语在表述图形符号时，必须给出中性的解释。
(增压）置换泵（positive)displacement pump通过增加和减少工作腔容积的方法，使流体能量增加的泵。3.2
rotodynamic pump
转子动力泵
通过叶轮的旋转：使流体能量增加的泵。注；有时也用“离心泵\这一术语来替代，但这一术语更适合于那种液体作径向流动的转子泵。3.3
容积capacity
位移displacement
流量 swept volume
通过柱塞移动改变容积或轮子旋转获得流量。3.4
over-centre pump
偏心泵
不需改变驱动轴的旋转方向就能使流动方向改变的泵。f you want get
筑神术界装节您
GB/T 20063.10—2006/ISO 14617-10:20023.5
单向泵uni-flowpump
这种泵的流动方向是单一的，与驱动轴的转动方向无关4机械能与流体能相互转换的装置4.1基本特性符号
液压泵
气压泵，压缩机
双向定量液压泵
双向定量气压泵
水力电动机
风力电动机
双向定量水力电动机
筑神术界装节您
GB/T 20063. 10—2006/ISO 14617-10:2002双向定量气压电动机
液压泵/电动机
两用水泵/水力电动机
气压泵/电动机
两用气压泵/风力电动机
固定单向两用水泵/水力电动机
固定单向两用气压泵/风力电动机双向两用水泵/水力电动机
双向两用气压泵/风力电动机
摆动水力电动机
摆动风力电动机
筑神霖界发节您
GB/T20063.10—2006/ISO14617-10:20024.24.1中符号的应用规则
4.3提供补充信息的符号
4.44.3中符号的应用规则
可调见R201(4.4.1)和R2311(4.4.3）预调见R201(4.4.1)和R2311(4.4.3）持续的力，运动或流动见R221（4.4.2）正弦力，运动或流动
脉冲力，运动或流动
步进功能
容积型
旋转动态型
补充符号中心交叉。示例见X201(2-5.5.1)至X206(2-5.5.6）、X2401(4.5.1)和4.4.1
X2402（4.5.2）。如果符号的外形由正方形、矩形或圆形组成，内部表示功能，其他的定位应更加合适。示例见X207（2-5.5.7）型式2因不太可能被混淆而经常被采用如果没有另外被说明，应用于泵和压缩机的符号是指在GB/T17446中所定义的可调式功率
vou want getf
arvndf
筑神术界装节您
4.5应用示例
201,402,2321,2401
201,402,403,721,2321,2401
402,2061,2401
201,402,2401
255,402,2401
255,402,2401
f you want get
ervndf
GB/T 20063. 10—2006/ISO 14617-10:2002变量液压泵
变量液压泵可调装置示意图
外泄旋转动态式水泵
可调速轴式驱动水泵
箭尾顺时旋转水泵箭头解释
见R249(2-7.2.8)
筑神术界装节您
GB/T 20063. 10—2006/1SO 14617-10 :20024.5.7
201,255,402,2403
256,263,402,2403
256,402,2401
225,402,2321,2401
224,402,2321,2401
256,261,402,2405
单向变量液压泵
双向定量液压泵
双向定量液压泵
变容脉冲流动式水泵
正弦流动式水泵
摆动水力电动机
可选2415（4.1.15）、由几个符号组成筑神术界装节您
201.402,2321.2405
402,2322.2405
201,402,2405
255,402,2405
255.402.2405
256,402.2405
f you want get
ervndf
GB/T 20063. 10—2006/ISO0 14617-10:2002变量液压电动机
转子动力液压电动机
例：水轮机
旋转速度是通过调节流量得到的液压电动机
当朝向轴的末端时、逆时针方向旋转的液压电动机
箭头的含义，见R249（2-7.2.8）可逆装置的液压电动机
筑神术界装节您
GB/T 20063.10—2006/ISO 14617-10;20024.5.19
255,402.2407
256,263,402,2407
233,402,2405
255,402,2409
255,402,2409
402,2322.2406
12401,IEC
ervndf
与液体流向无关的逆时针方向旋转的液压电动机
（应用）交替流向正反两面可用的液压电动机
液体流向和旋转方向的指示相一致步进液压电动机
当朝向轴的末端时，逆时针方向旋转的液压泵/电动机
箭头的含义，见R249（2-7.2.8）转子动力气压电动机例：风轮机内置电动机（湿转子）液压泵
