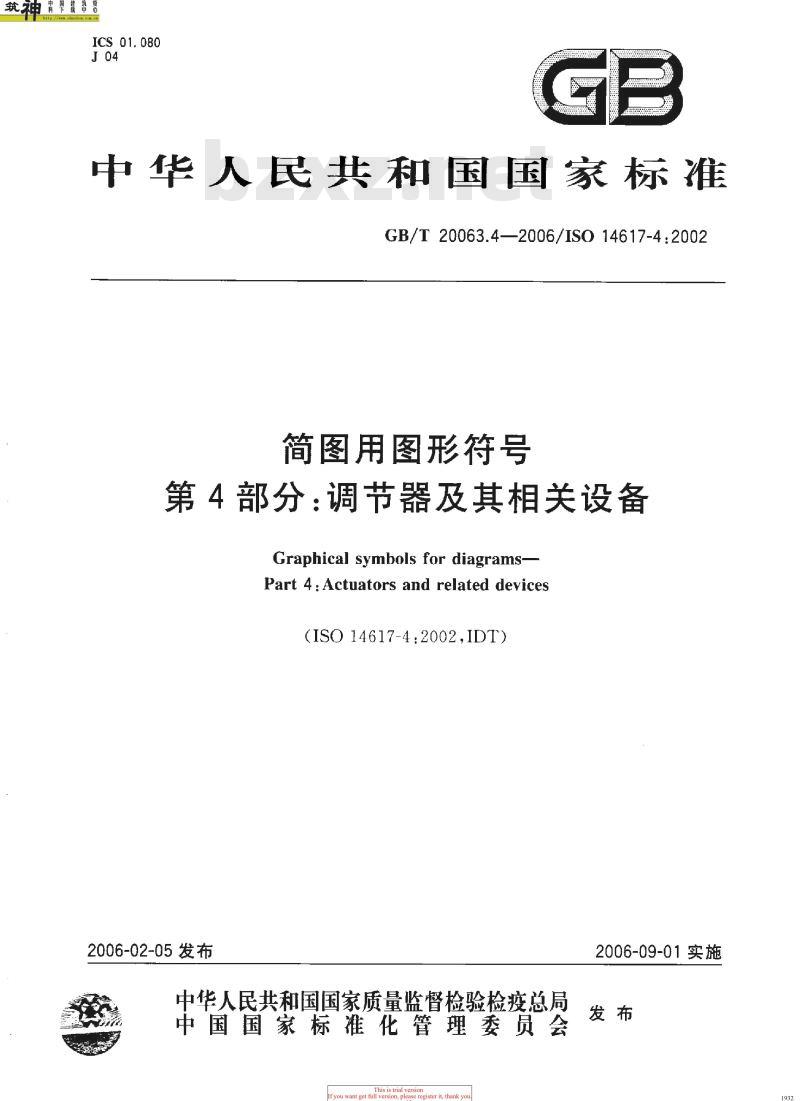

ICS 01.080
2181222
中华人民共和国国家标准
GB/T 20063.4—2006/ISO 14617-4:2002简图用图形符号
第4部分：调节器及其相关设备
Graphical symbols for diagrams-Part 4 : Actuators and related devices(ISO 14617-4:2002,IDT)
2006-02-05发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-09-01实施
筑神霖界优节您

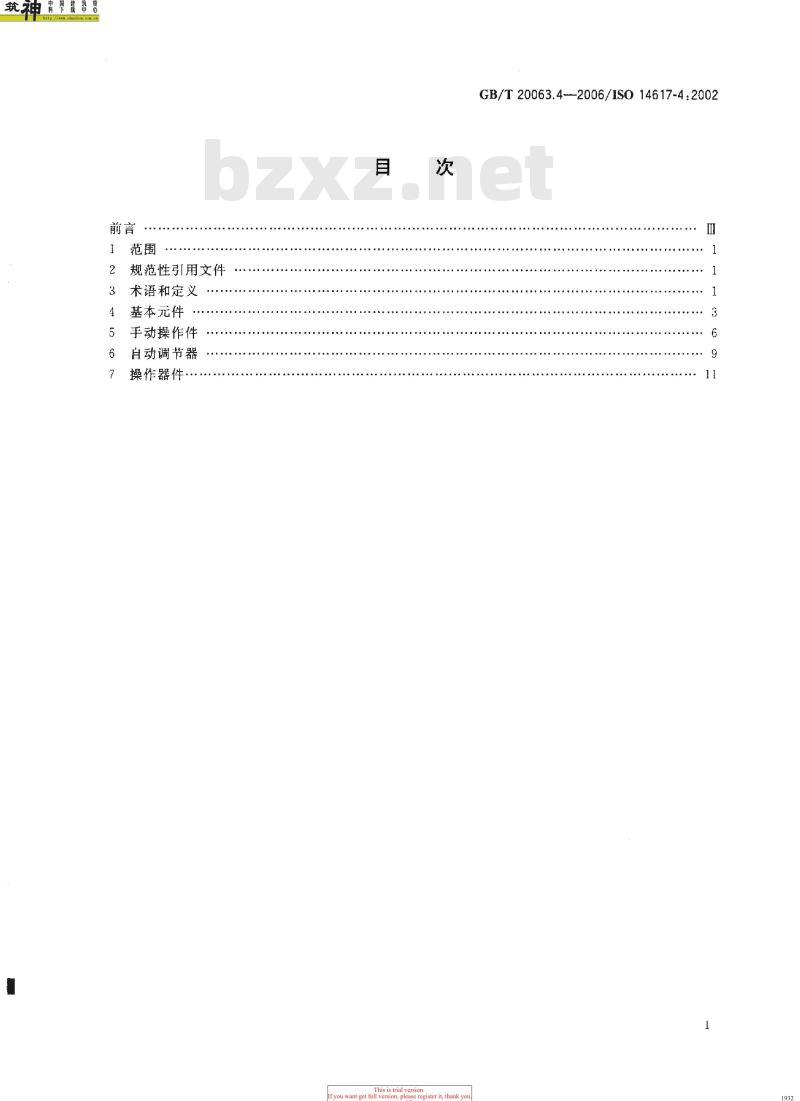

规范性引用文件
术语和定义
基本元件
手动操作件
自动调节器
操作器件·
GB/T 20063.4--2006/1SO 14617-4:200211
筑神霖界节慈

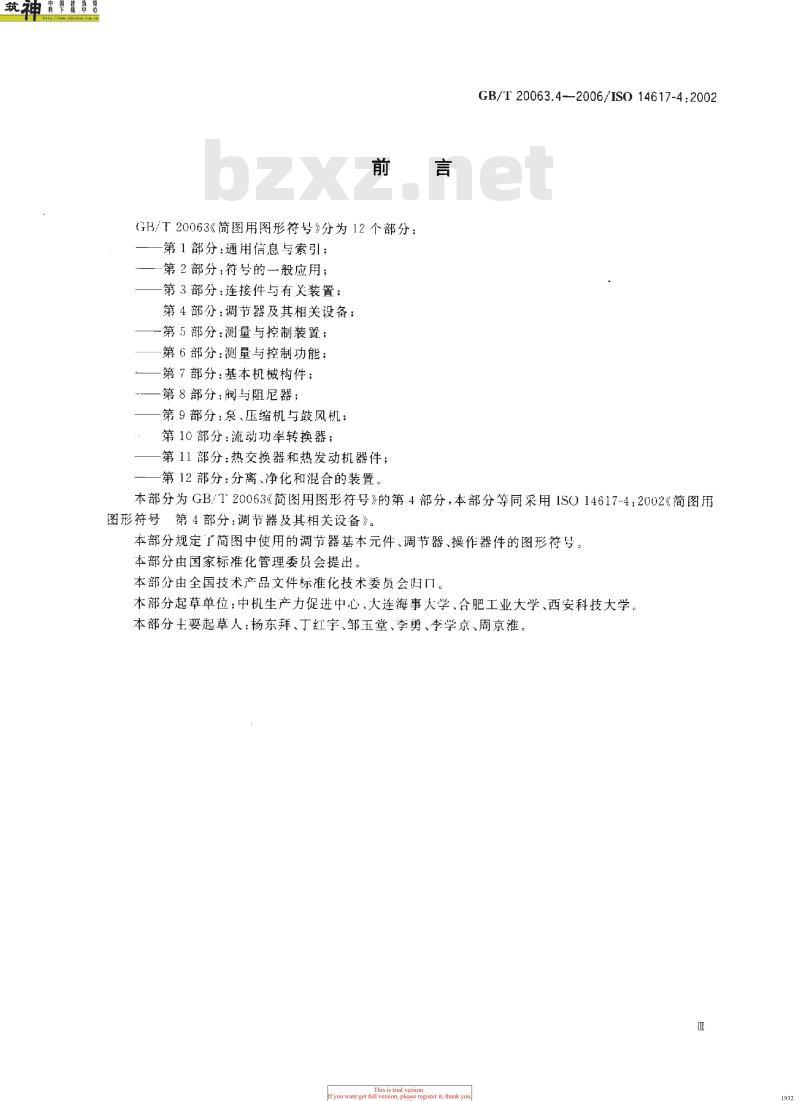

GB/下20063《简图用图形符号》分为12个部分：第1部分：通用信息与索引；bzxz.net
一第2部分：符号的一般应用；
第3部分：连接件与有关装置；
第4部分：调节器及其相关设备；第5部分：测量与控制装置；
第6部分：测量与控制功能；
第7部分：基本机械构件；
第8部分：阀与阻尼器；
第9部分：泵、压缩机与鼓风机：第10部分：流动功率转换器；
第11部分：热交换器和热发动机器件；—第12部分：分离、净化和混合的装置。言
GB/T 20063.4-2006/IS0 14617-4 :2002本部分为GB/T20063《简图用图形符号》的第4部分，本部分等同采用ISO14617-4：2002《简图用图形符号第4部分：调节器及其相关设备》。本部分规定广简图中使用的调节器基本元件、调节器、操作器件的图形符号。本部分由国家标准化管理委员会提出。本部分由全国技术产品文件标准化技术委员会归口。本部分起草单位：中机生产力促进中心、大连海事大学、合肥工业大学、西安科技大学本部分主要起草人：杨东拜、丁红宇、邹玉堂、李勇、李学京、周京淮。antg
筑神霖界发华您

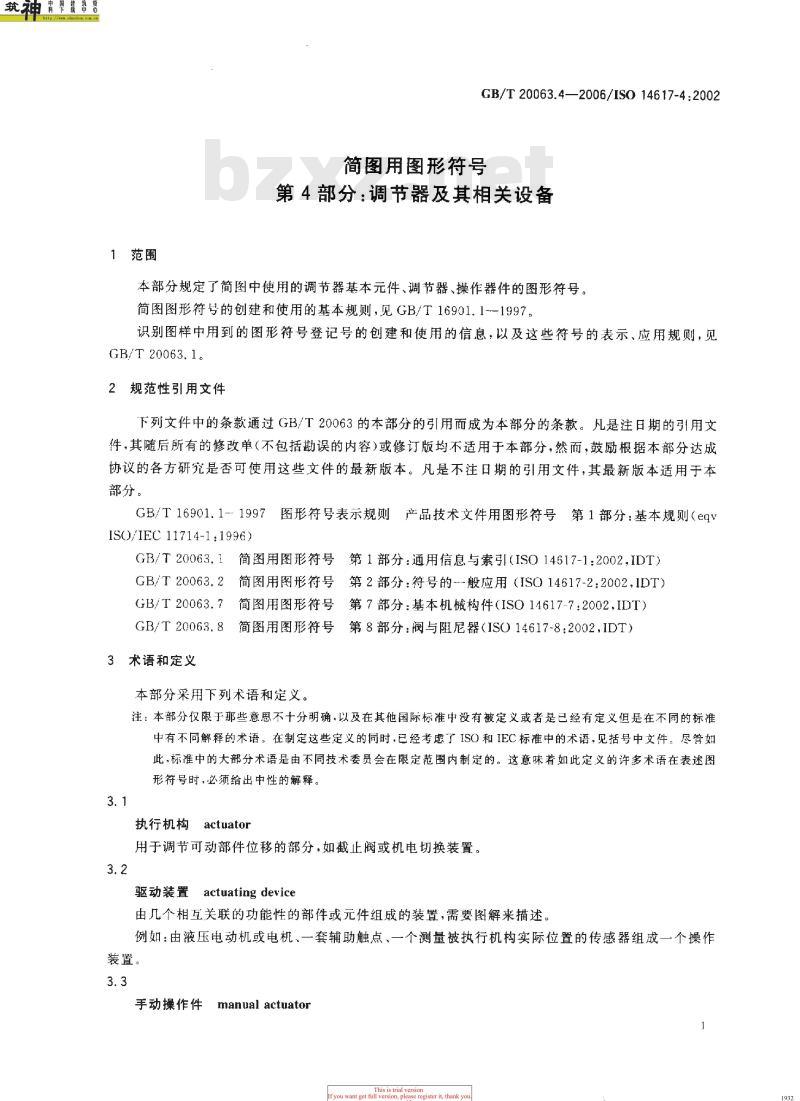

１范围
GB/T20063.4—2006/ISO14617-4:2002简图用图形符号
第4部分：调节器及其相关设备
本部分规定了简图中使用的调节器基本元件、调节器、操作器件的图形符号。简图图形符号的创建和使用的基本规则，见GB/T16901.1-1997。识别图样中用到的图形符号登记号的创建和使用的信息，以及这些符号的表示、应用规则，见GB/T 20063. 1。
2规范性引用文件
下列文件中的条款通过GB/T20063的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然面，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T16901.1-1997图形符号表示规则产品技术文件用图形符号第1部分：基本规则（eqISO/IEC 11714-1:19963
GB/T20063.1简图用图形符号第1部分：通用信息与索引（ISO14617-1：2002，IDT）GB/T20063.2简图用图形符号第2部分：符号的一般应用（ISO14617-2：2002，IDT）GB/T20063.7简图用图形符号第7部分：基本机械构件（ISO14617-7：2002，IDT）GB/T20063.8简图用图形符号第8部分：阀与阻尼器（ISO14617-8：2002，IDT）3术语和定义
本部分采用下列术语和定义。
注：本部分仅限于那些意思不十分明确，以及在其他国际标准中没有被定义或者是已经有定义但是在不同的标准中有不同解释的术语。在制定这些定义的时，已经考虑了ISO和IEC标准中的术语，见括号中文件。尽管如此，标准中的大部分术语是由不同技术委员会在限定范围内制定的。这意味着如此定义的许多术语在表述图形符号时，必须给出中性的解释。3.1
执行机构　actuator
用于调节可动部件位移的部分，如截止阀或机电切换装置。3.2
驱动装置actuatingdevice
由几个相互关联的功能性的部件或元件组成的装置，需要图解来描述。例如：由液压电动机或电机、一套辅助触点、一个测量被执行机构实际位置的传感器组成一个操作装置。
manual actuator
手动操作件
f you want get full versi
gisterit
筑神霖界護节您
GB/T 20063.4—2006/ISO 14617-4 :2002由人工操作的器件。
自动［的］ automatic
<控制、操作>自动（不需要人为干涉）。3.5
automatic actuator
自动调节器
不用人为干涉自动激活。
例：用过程变量或远程控制单元来调节。3.6
自动复位装置 automatic return device使可动部件复位，如在驱动力撤销后使阀回到初始位置（不动位置）。3.7
离合器clutch
用于将机器的工作部分连接或断开的装置。3.8
延时装置delay device
在驱动力施加或撤消时刻与由其引起的位置或状态改变时刻之间提供时间间隔的装置。3.9
止动装置
detent
使可动器件停止的装置。以阀为例，在某些位置，只有施加的力大于制动力·才能使可动器件移动到另一个位置
锁定装置latching device
用于可动部件的机械装置。以阀为例。可向一个方向运动，但须在闭锁装置释放的情况下才可能复位。
闭锁装置blocking device
用于可动部件的机械装置。以阀为例，不能向任何方向运动，除非联锁装置释放。3.12
自由脱扣装置trip-free device用来确保处于跳闸位置的断路器、跳闸装置和保持器与其他操作命令无关的机电切换装置机械装置。
interlocking device
联锁装置
使某一部件的可动零件的操作依赖于另一个部件的位置或状态的机械装置，如接触器，3.14
操作operation
机械零件的移动，如截止阀的关闭构件或机电切换装置的触点。注1：移动方向可被定义成“打开”操作、“关闭”操作、“开启”操作、“停止”操作等。注2：与电测量继电器连用的术语有规定意义，当特性数通过增/减达到设定值时，\上/下.”继电器进人工作状态。
f you want get fu
筑神霖界发节您
基本元件
基本特征符号
形式1
形式2
GB/T 20063.4—2006/1SO 14617-4:2002机械齿轮副
离合器，未激励状态为分离状态离合器，未激励状态为接合状态制动器，未激励状态为分离状态制动器，未激励状态为应用状态延时装置
运动方向朝向弧心所指方向的动作被延时。参见R651(4.2.1)
延时装置
双向动作均被延时。参见R651（4.2.1）自动复位装置
复位方尚为项点指向的方向
参见R652（4.2.2）及R653（4.2.3）。与表示阀的符号一起使用，参见R2101(8-4.2.1）弹簧
参见R2001(7-4.2.2）
止动器，用于离散位置的止动
参见R652(4.2.2)
止动器.用于离散位置的止动。图中符号所示的是分离状态
止动器、用于离散位置的止动、图中符号所示的是啮合状态
没有被制动的位置的指示
图中所示的是两个位置
止动器.用于任意位置的制动
参见R652(4.2.2)
筑神霖界发节您
GB/T20063.4—2006/IS014617-4.20024.1.16
4.1中符号的应用规则
止动器，用于任意位置的止动，充许向左移动锁定装置
锁定装置，图中所示的是分离状态锁定装置，图中所示的是啮合状态闭锁装置
自动跳闸机构
参见R654(4.2.4)
联锁装置
双线应与表示被延时的部件单元或装置的符号连在一起，示例参见X653(4.5.3)及X654（4.5.4）如果通过调节器的符号能够理解部件的动作，本符号可以省略。对照5.1,R683(5.2.3)和R685（5.2.5）。示例参见5.5
对于通过弹簧复位的阀而言，本符号可用弹簧符号2002（4.1.10)来替代。应假想弹簧被释放时阀复位来放置弹簧符号，而与结构设计独立。对照R2001(7-4.2.2），示例参见X688（5.5.8）在本符号中，连接点A到D按照如下方法使用：用机械连接连向标准的操作装置A
用机械连接连向被调节部件，如机电切换装置的触点B
C,D用机械连接连向有过载的调节器4.3具有附加信息的符号
4.44.3中符号的应用规则
4.5应用示例
402,2009,1EC
403.2012,IF0
vouwant get
eryndf
电磁控制的离合器，无电压时处于分离状态电磁控制的制动器，无电压时处于应用状态932
筑神术界装节您
404,651,652.IEC,IEC
404,651,IEC,IEC,IEO
403,655,2002,2101,2112
404,654,655,685,701,IEC
404,654,662,681,IEC.IEC
404,654,662,681,IEC,IEC,IEC
youwantget
eryndf
GB/T 20063.4—2006/ISO 14617-4:2002带3个触点的有或无继电器，第二个触点在线圈通电时延时，第三个触点在线断电时延时有或无继电器，在线圈通电时，整个继电器延时用弹簧加载的安全阀，开始工作后延时开启手动操作的多位控制开关，图中所示的为（）位（关闭），P位（暂停）和D位（驱动）延时，从S位到D位自动复位
对比符号701(5.3.1）
手动操作的控制开关，手动闭锁手动操作的控制开关，电动闭锁932
筑神霖界节您
GB/T 20063.4-—2006/IS0 14617-4:20024.5.9
171,404,665,682,741,2002,EC,IECIEC,IEC.IEC,IEC
手动操作件
基本特征符号
注：对两个并联的调节器的信息解释参见R681（5.2.1）。5.1.1
antgetf
eryndf
三极机电开关器件，具有：
自动跳阑机构；
弹簧操作机构；
为弹簧储能的电机；
闭合线圈图；
断路线圈；
瞬时过电流释放；
过热释放
手动操作件参见R682（5.2.2）
手动操作件，通过“推”操作
参见R682(5.2.2)和R683 (5.2.3)手动操作件，通过\拉”操作
参见R682(5.2.2)和R683(5.2.3)手动操作件，通过“推\和“拉”均可操作参见R682(5.2.2)和R684(5.2.4)手动操作件，通过“转动\操作参见R682(5.2.2)和R685(5.2.5)手动操作件，通过可拆卸的手柄操作参见 R682(5.2. 2)和 R685(5.2.5)手动操作件，通过按钮操作
参见R682(5.2.2)和R685(5.2.5)手动操作件，通过控制杆操作
参见R682(5.2.2)和R684(5.2.4)手动操作件，通过踏板操作
参见R682(5.2.2)和R683(5.2.3)手动操作件，通过脚踏板操作
参见R682(5.2.2)和R684(5.2.4)具有特殊形状的手动操作件，起安全作用。如紧急刹车
防止接近调节器的装置、如拧上端盖932
筑神霖界发节您
5.25.1中符号的应用规则
GB/T 20063.4—2006/ISO 14617-4:2002当符号用于表示并联连接的两个或更多个调节器（手动或自动)时，如果没有特别的说明，这些调节器之间的关系是“逻辑或”，示例参见符号142（2-4.3.2.28）采用这些符号时，符号在每个具体位置的功能通过与其连接在一起的其它符号来说明，如符号701(5.3.1)到704(5.3.4)，示例参见X684(5.5.4)到X687(5.5.7)当符号表示的是通过推、拉、踏板操作时，就假定调节器能够自动复位，在此假设下，自动复位符号6544.1.9)可以省略。示例参见X681(5.5.1)和X682（5.5.2）。另一方面，如果不是自动复R683
位.则应使用制动器符号655（4.1.11）R684
当符号表示的是通过推拉、控制杆、脚踏板来操作时.需要说明是自动复位还足非自动复位、示例参见X683(5.5.3)和X684(5.5.4）当符号表示的是通过转动、可拆卸于柄、按钮来操作时，就假定调节器不能够自动复位（制动），在此假设下，制动器符号655（4.1.11)可以省略。另一方面，如果不使用制动器.则应使用自动复位符号
具有附加信息的符号
注：实线与虚线的意义和用法，参见R701（5.4.1）：4
5.45.3中符号的应用规则
具有4个位置的被控制元件的位置指标，通过向位置4顺时针转动来操作。当前是位置2具有4个位置的被控制元件的位置指示，通过转动来操作
调节器只能在位置1和位置4之间顺时针运动（逆时针返回）。
当前是位置1
具有3个位置的被控制元件的位置指示，通过转动来操作。
操作件只能顺时针旋转。
当前是位置1
具有4个位置的被控制元件的位置指示，通过转动来操作。
操作件只能顺时针旋转360°.位置3到位置2的运动除外。
当前是位置1
日前的位置用实线表示.其他位置用虚线表示，通过调节器的实际转动方向来使符号定位。也就是说，如果符号701（5.3.1)中的位置1和位置4变换位置，则表示只能逆时针来转动，即相当5.4.1
于把符号的\铰链中心”镜像到左边5.5应用示例
注：可参见示例X656（4.5.6)到X658（4.5.8)。1314
21 +122
404.682.IEC.IFC
youwantget
eryndf
通过”推”操作的控制开关
执行“推”操作后，触点13-14闭合，触点21-22断开，假定根据R683（5.2.3），能自动复位7
筑神术界装节您
GB/T 20063.4—2006/ISO 14617-4 :200213
21 +1 22
404,683.IEC,IEC
404,654,684,IEC
404,501,654,688,701,IEC
404,654,681,1EC
OFFIND
OFFCMD
404,654,685.701,IEC
通过“拉”操作的控制开关
执行“拉”操作后，触点13-14闭合，而触点21-22断开，根据R683（5.2.3），假定能自动复位具有三个位置的控制开关，通过“推”/“拉”操作。执行“拉\操作后，1-2路闭合，执行“推”操作后，2-3路闭合，自动复位至中间位置，该位置为两路均断开位置
具有四个操作方向的控制开关，通过控制杆操作。当控制杆从O位置（关闭）移向位置B（后退>时，11-13路闭合。当控制杆从○位置移向位置F(前进）时，11-12路闭合。当控制杆从(位置移向位置L（左）时，21-23路闭合。当控制杆从O位置移向位置R（右）时，21-22路闭合。开关自动复位至O.F-O-B及R-O-L的操作彼此独立
手动操作的控制开关，具有三个位置：O（关闭），L（低），H（高）。自动复位至O位置通过“转动”操作的控制开关，具有四个位置，从两个极限位置ONCMD（接通命令）和OFFCMD)（断开命令）自动复位至最接近的稳态装置QN-IND（接通显示）和OFFIND（断开显示）93
