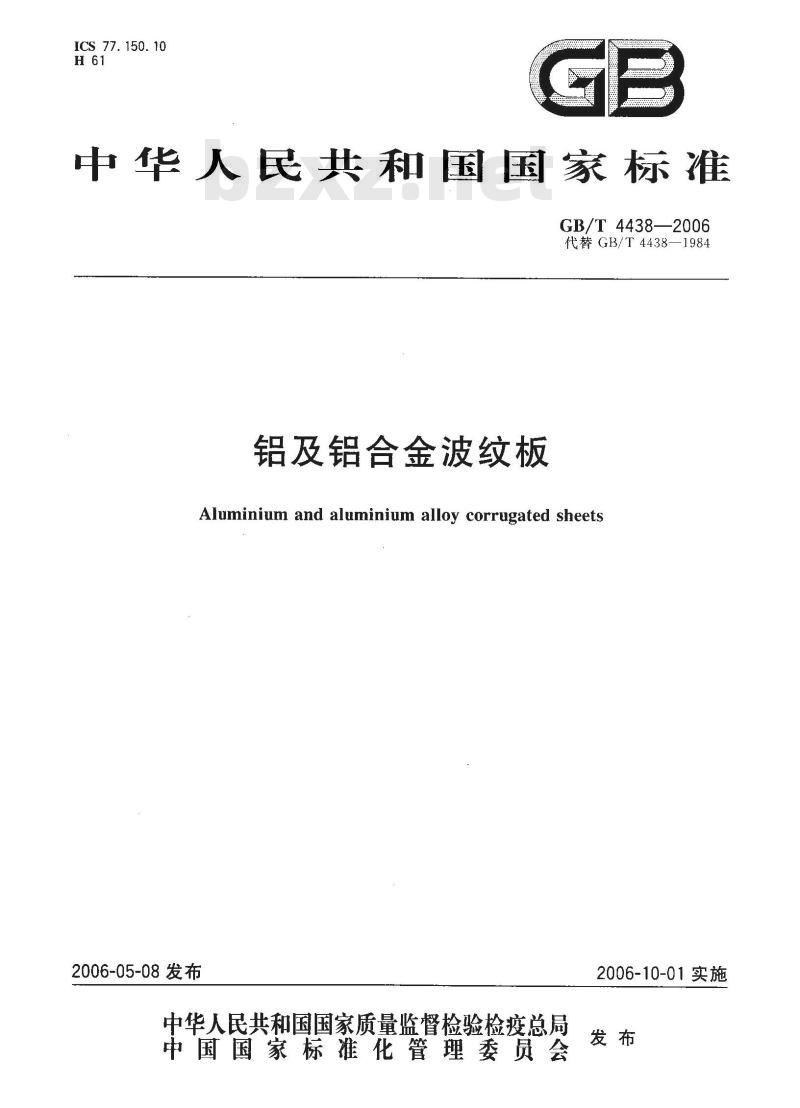

GB/T 4438—2006
代替GB/T4438—1984
铝及铝合金波纹板
Aluminium and aluminium alloy corrugated sheets2006-05-08发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-10-01实施

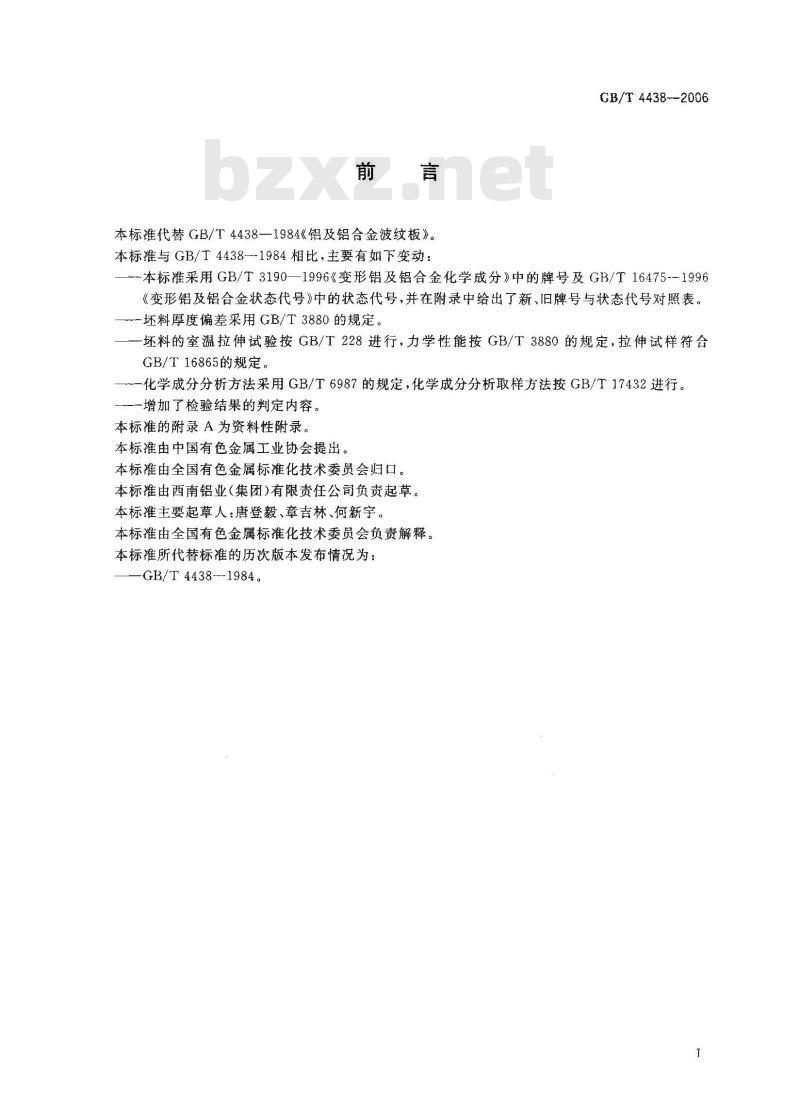

本标推代替GB/T4438—1984《铝及铝合金波纹板》。本标准与GB/T4438-1984相比，主要有如下变动：GB/T4438-2006
-本标准采用GB/T3190—1996《变形铝及铝合金化学成分》中的牌号及GB/T16475--1996《变形铝及铝合金状态代号》中的状态代号，并在附录中给出了新、旧牌号与状态代号对照表。一坏料厚度偏差采用GB/T3880的规定。一坏料的室温拉伸试验按GB/T228进行，力学性能按GB/T3880的规定，拉伸试样符合GB/T16865的规定。
化学成分分析方法采用GB/T6987的规定，化学成分分析取样方法按GB/T17432进行。-增加了检验结果的判定内容。
本标准的附录A为资料性附录。
本标准由中国有色金属工业协会提出。本标准由全国有色金属标准化技术委员会归口。本标准由西南铝业（集团)有限责任公司负责起草。本标准主要起草人：唐登毅、章吉林、何新宇。本标准由全国有色金属标准化技术委员会负责解释。本标准所代替标准的历次版本发布情况为：—GB/T 4438-1984。
1范围
铝及铝合金波纹板
GB/T4438—2006
本标准规定了铝及铝合金波纹板的要求、试验方法、检验规则、标志、包装、运输、贮存及合同内容。本标准适用于工程围护材料及建筑装饰用铝及铝合金波纹板（以下简称波纹板）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T228金属材料室温拉伸试验方法GB/T3190变形铝及铝合金化学成分GB/T3199铝及铝合金加工产品包装、标志、运输、贮存GB/T3880（所有部分）一般工业用铝及铝合金轧制板、带材GB/T6987（所有部分）铝及铝合金化学分析方法GB/T7999铝及铝合金光电（测光法）发射光谱分析方法GB/T16865变形铝、镁及其合金加工制品拉伸试验用试样GB/T17432
变形铝及铝合金化学成分分析取样方法3要求
3.1产品分类

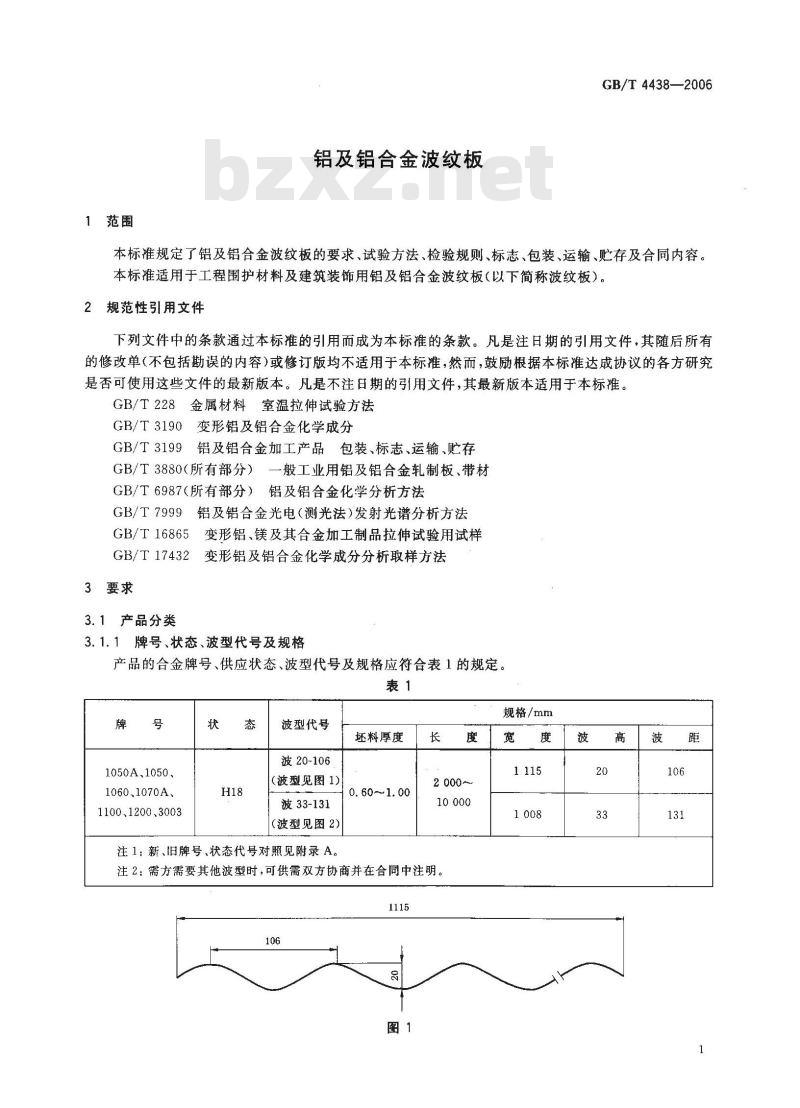

3.1.1牌号、状态、波型代号及规格产品的合金牌号、供应状态、波型代号及规格应符合表1的规定。表1
1050A、1050、
1060,1070A,
1100、1200.3003
波型代号
波20-106
（波型见图1）
波33-131
（波型见图2）
注1：新、旧牌号、状态代号对照见附录 A。还料厚度
0. 60~1.00
注2：需方需要其他波型时，可供需双方协商并在合同中注明。1115
规格/mm
GB/T4438—2006

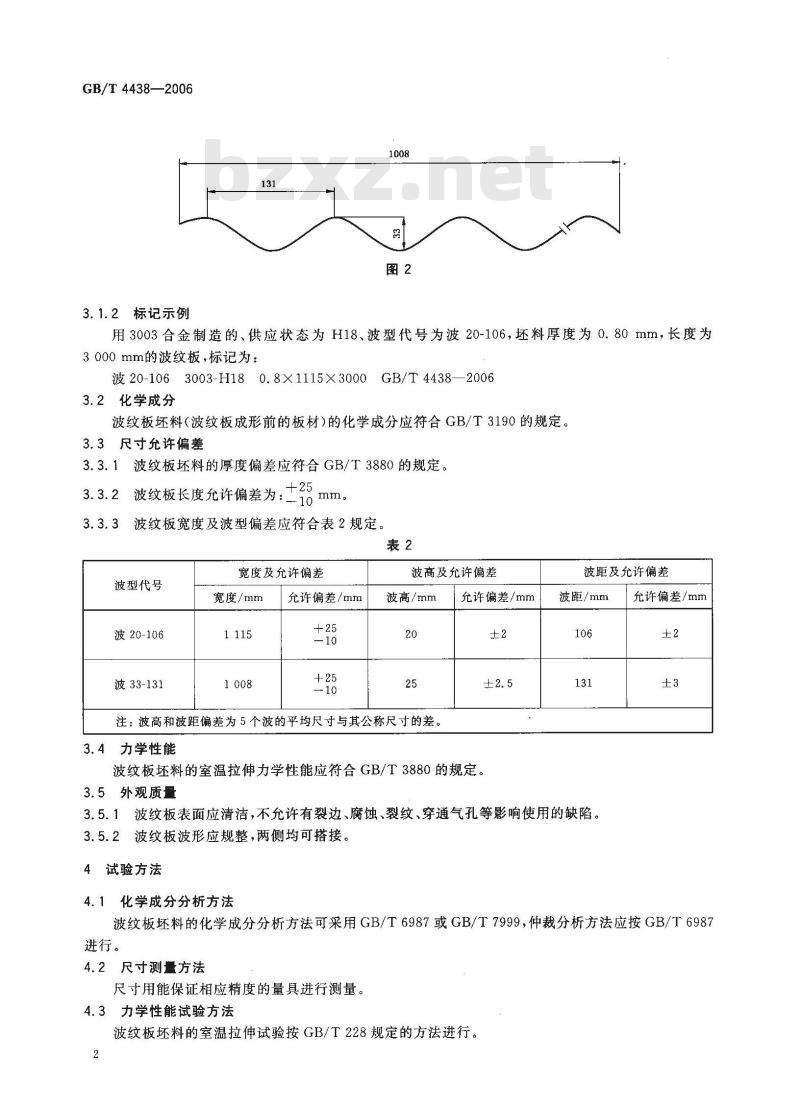

3.1.2标记示例
用3003合金制造的、供应状态为H18、波型代号为波20-106，坏料厚度为0.80mm，长度为3000mm的波纹板，标记为：
波20-1063003-H180.8X1115X3000GB/T4438—20063.2化学成分
波纹板坏料（波纹板成形前的板材)的化学成分应符合GB/T3190的规定。3.3尺寸允许偏差
3.3.1波纹板坏料的厚度偏差应符合GB/T3880的规定。+25
3.3.2波纹板长度允许偏差为：二1mm。3.3.3
波纹板宽度及波型偏差应符合表2规定。表2
波型代号
波20-106
波33-131
宽度及允许偏差
宽度/mm
允许偏差/mm
波高及允许偏差
波高/mm
注：波高和波距偏差为5个波的平均尺寸与其公称尺寸的差。3.4力学性能
允许偏差/mm
波纹板坏料的室温拉伸力学性能应符合GB/T3880的规定。3.5外观质量
波距及允许偏差
波距/mm
3.5.1波纹板表面应清洁，不允许有裂边、腐蚀、裂纹、穿通气孔等影响使用的缺陷。3.5.2波纹板波形应规整，两侧均可搭接。4试验方法
4.1化学成分分析方法
允许偏差/mm
波纹板坏料的化学成分分析方法可采用GB/T6987或GB/T7999，仲裁分析方法应按GB/T6987进行。
4.2尺寸测量方法
尺寸用能保证相应精度的量具进行测量。4.3力学性能试验方法
波纹板坏料的室温拉伸试验按GB/T228规定的方法进行。2

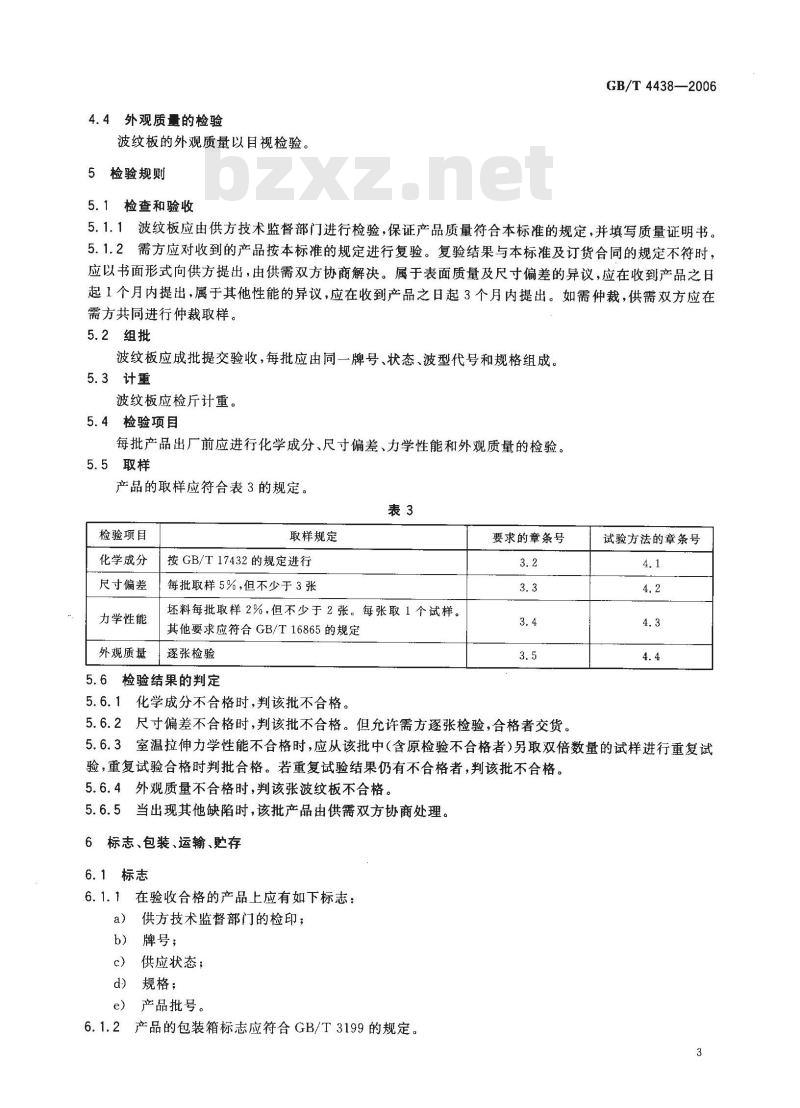

4.4外观质量的检验
波纹板的外观质量以目视检验。5检验规则
5.1检查和验收
GB/T4438—2006
5.1.1波纹板应由供方技术监督部门进行检验，保证产品质量符合本标准的规定，并填写质量证明书。5.1.2需方应对收到的产品按本标准的规定进行复验。复验结果与本标准及订货合同的规定不符时，应以书面形式向供方提出，由供需双方协商解决。属于表面质量及尺寸偏差的异议，应在收到产品之日起1个月内提出，属于其他性能的异议，应在收到产品之日起3个月内提出。如需仲裁，供需双方应在需方共同进行仲裁取样。
5.2组批
波纹板应成批提交验收，每批应由同一牌号、状态、波型代号和规格组成。5.3计重
波纹板应检斤计重。
5.4检验项目
每批产品出厂前应进行化学成分、尺寸偏差、力学性能和外观质量的检验。5.5取样
产品的取样应符合表3的规定。
检验项目
化学成分
取样规定
按GB/T17432的规定进行此内容来自标准下载网
每批取样5%，但不少于3张
尺寸偏差
力学性能
坏料每批取样2%，但不少于2张。每张取1个试样。其他要求应符合GB/T16865的规定外观质量
逐张检验
5.6检验结果的判定
5.6.1化学成分不合格时，判该批不合格。要求的章条号
5.6.2尺寸偏差不合格时，判该批不合格。但允许需方逐张检验，合格者交货。试验方法的章条号
5.6.3室温拉伸力学性能不合格时，应从该批中（含原检验不合格者)另取双倍数量的试样进行重复试验，重复试验合格时判批合格。若重复试验结果仍有不合格者，判该批不合格。5.6.4外观质量不合格时，判该张波纹板不合格。5.6.5当出现其他缺陷时，该批产品由供需双方协商处理。6标志、包装、运输、贮存
6.1标志
6.1.1在验收合格的产品上应有如下标志：供方技术监督部门的检印；
牌号；
供应状态；
规格；
产品批号。
6.1.2产品的包装箱标志应符合GB/T3199的规定。3
GB/T 4438—2006
6.2包装、运输、贮存
波纹板包装时不涂油、不垫纸，成垛简易包装。板垛应包牛皮纸，并用尼龙编织带捆紧，再用沥青纸包严，然后在板垛上面盖一层塑料薄膜，板垛上、下两端用箱盖捆紧钉牢。每垛波纹板垛高不应超过500mm，每垛毛重不超过2000kg。其他按GB/T3199的规定。6.3质量证明书
每批波纹板应附有产品质量证明书，其上注明：供方名称、地址、电话、传真；a)
产品名称；
牌号、供应状态、波型代号及规格；批号；
净重或件数；
各项分析项目的检验结果和技术监督部门的印记；本标准编号；
包装日期(或出厂日期)。
合同内容
订购本标准所列产品的合同(或订货单)内应包括下列内容：产品名称；
牌号：
供应状态；
波型代号及规格；
重量（或件数）；
f）本标准编号。
A.1新、旧牌号对照表见表A.1。新牌号
2新、旧状态代号对照表见表A.2。A.2
新状态代号
附录A
（资料性附录）
新、旧牌号与状态对照表
旧牌号
旧状态代号
