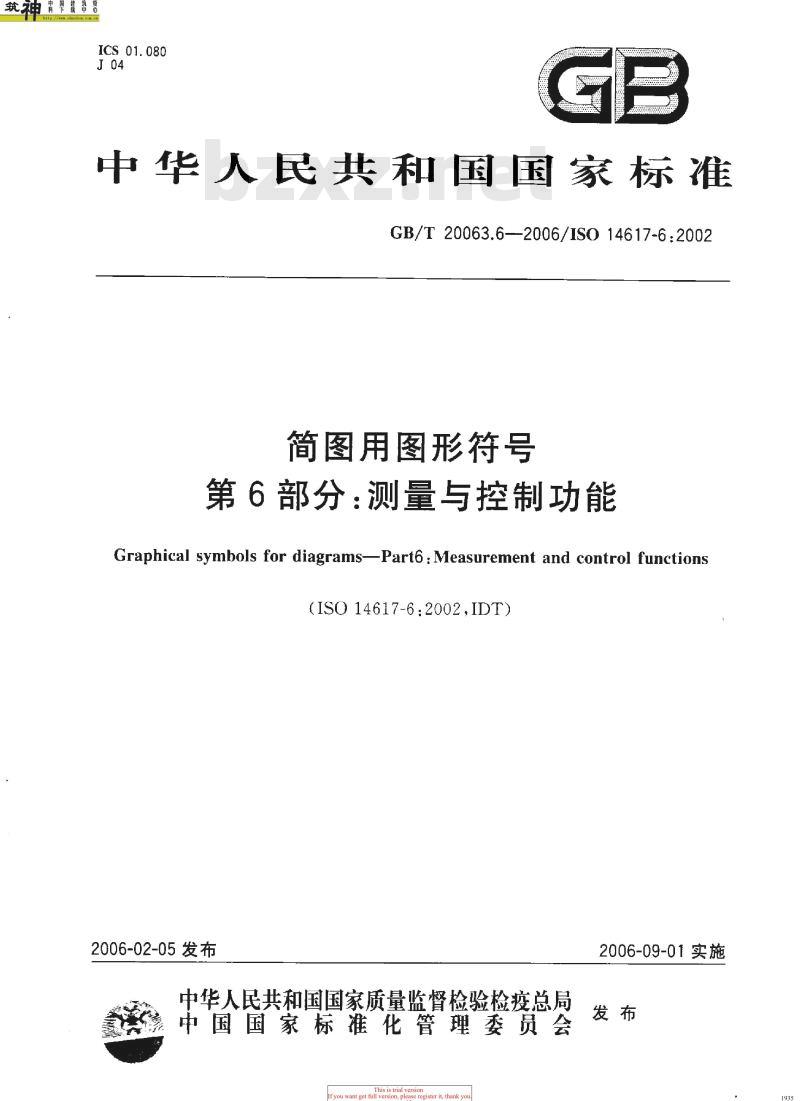

中华人民共和国国家标准
GB/T 20063.6-2006/1SO 14617-6:2002简图用图形符号
第6部分：测量与控制功能
Graphical symbols for diagrams-Part6 : Measurement and control functions(ISO 14617-6:2002,IDT)
2006-02-05发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-09-01实施
筑神霖界发节您

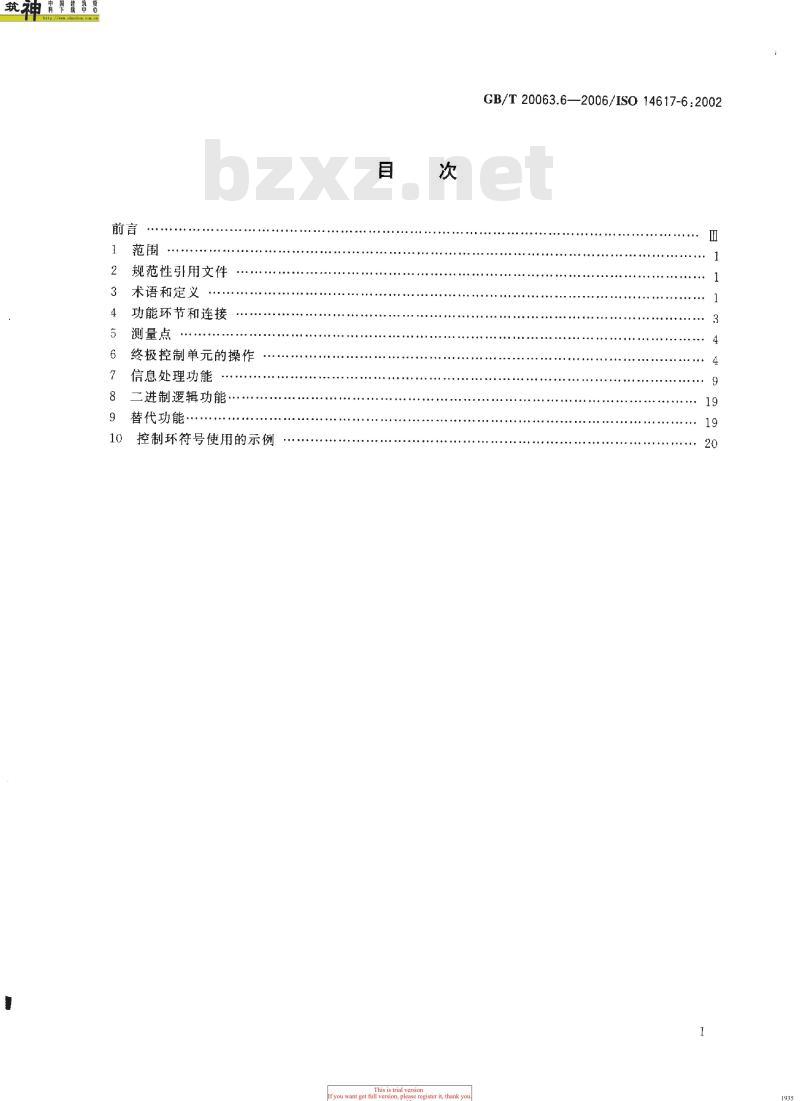

规范性引用文件
术语和定义
功能环节和连接
测量点
终极控制单元的操作
信息处理功能
二进制逻辑功能··
替代功能…．
控制环符号使用的示例
GB/T 20063.6—2006/ISO 14617-6:2002+++--.-.-.-.++t+
筑神界装究

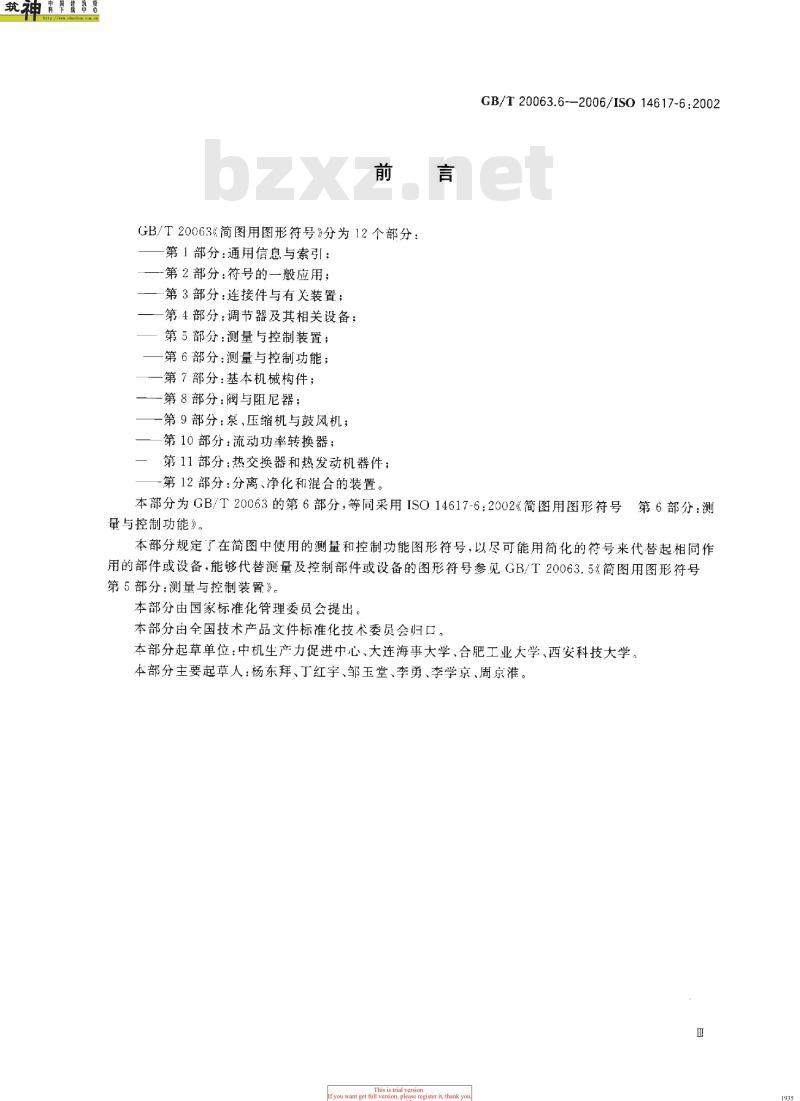

GB/T20063≤简图用图形符号》分为12个部分：第1部分：通用信息与索引；
一第2部分：符号的一般应用；
—第3部分：连接件与有关装置；一第4部分：调节器及其相关设备；一第5部分：测量与控制装置；
一第6部分：测量与控制功能；
一第7部分：基本机械构件；
-第8部分：阀与阻尼器；
一第9部分：泵、压缩机与鼓风机；一—第10部分：流动功率转换器；一第11部分：热交换器和热发动机器件；一第12部分：分离、净化和混合的装置。GB/T 20063.6--2006/ISO 14617-6:2002本部分为GB/T20063的第6部分，等同采用ISO14617-6：2002《简图用图形符号第6部分：测量与控制功能》。
本部分规定了在简图中使用的测量和控制功能图形符号，以尽可能用简化的符号来代替起相同作用的部件或设备，能够代替测量及控制部件或设备的图形符号参见GB/T20063.5《简图用图形符号第5部分：测量与控制装置》。
本部分由国家标准化管理委员会提出本部分由全国技术产品文件标准化技术委员会归口。本部分起草单位：中机生产力促进中心、大连海事大学、合肥工业大学、西安科技大学。本部分主要起草人：杨东拜、丁红宇、邹玉堂、李勇、李学京、周京淮。vouwantgetfi
筑神霖界发华您

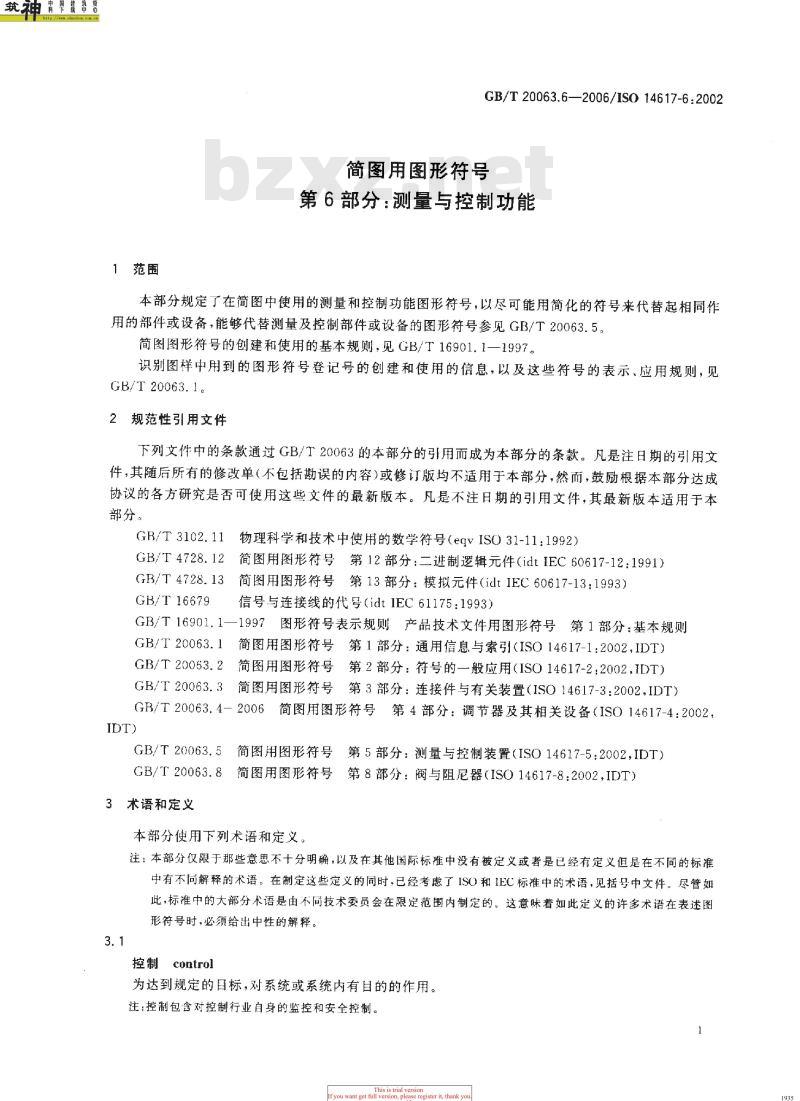

1范围
GB/T20063.6—2006/1S014617-6:2002简图用图形符号
第6部分：测量与控制功能
本部分规定了在简图中使用的测量和控制功能图形符号，以尽可能用简化的符号来代替起相同作用的部件或设备，能够代替测量及控制部件或设备的图形符号参见GB/T20063.5。简图图形符号的创建和使用的基本规则，见GB/T16901.1—1997。识别图样中用到的图形符号登记号的创建和使用的信息，以及这些符号的表示、应用规则，见GB/T 20063. 1。
2规范性引用文件
下列文件中的条款通过GB/T20063的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GR/T3102.11物理科学和技术中使用的数学符号（eqvISO31-11：1992）GB/T4728.12简图用图形符号第12部分：二进制逻辑元件（idtIEC60617-12：1991）GB/T4728.13简图用图形符号第13部分：模拟元件（idtIEC60617-13：1993）GB/T 16679
信号与连接线的代号（idtIEC61175：1993）GB/T16901.1—1997图形符号表示规则产品技术文件用图形符号第1部分：基本规则GB/T20063.1简图用图形符号第1部分：通用信息与索引（ISO14617-1：2002，IDT）GB/T20063.2简图用图形符号第2部分：符号的一般应用（ISO14617-2：2002，IDT）GB/T20063.3简图用图形符号第3部分：连接件与有关装置（ISO14617-3：2002，IDT）GB/T20063.4-2006简图用图形符号第4部分：调节器及其相关设备（ISO14617-4：2002IDT)
GB/ T 20063. 5
简图用图形符号第5部分：测量与控制装置（ISO14617-5：2002，IDT）GB/T 20063. 8
简图用图形符号第8部分：阀与阻尼器（ISO14617-8：2002IDT）3术语和定义
本部分使用下列术语和定义。
注：本部分仅限于那些意思不十分明确，以及在其他国际标准中没有被定义或者是已经有定义但是在不同的标准中有不同解释的术语。在制定这些定义的同时，已经考虑了ISO和IEC标准中的术语，见括号中文件。尽管如此，标准中的大部分术语是由不同技术委员会在限定范围内制定的。这意味着如此定义的许多术语在表述图形符号时，必须给出中性的解释。3.1
控制control
为达到规定的目标，对系统或系统内有目的的作用。注：控制包含对控制行业自身的监控和安全控制。Ifyou want get full ver
筑神术界发节您
GB/T20063.6—2006/1S014617-6:20023.2
操作operation
机械零件的移动。
例如：截止阀的关闭构件或机电切换装置的触点。注1：传递方向可被定义成“打开”操作、“关闭”操作、“开启”操作、停止”操作等。注2，与电测量继电器连用的术语有规定意义当特性数通过增/减达到设定值时，“上/下.”继电器进人工作状态。
J manual control
手动控制
通过人为干涉操作的控制。
自动[的］automatic
（控制，操作）自动动作（不需要人为干涉）。3.5
终端控制元件final controlling element直接改变控制系统输出变量（受控变量）的元件。3.6
延时装置delay device
在驱动力施加或撤消时刻与由其引起的位置或状态改变时刻之间提供时间间隔的装置。3.7
automatic return device
自动复位装置
使可动部件复位，如在驱动力撤销后使阀回到初始位置（不动位置）。3.8
止动器detent
使可动器件停止的装置。以阀为例，在某些位置，只有施加的力大于制动力，才能使可动器件移动到另一个位置。
锁定装置 latching device
用于可动部件的机械装置。以阀为例，可向一一个方向运动，但须在闭锁装置释放的情况下才可能复位。
闭锁装置blocking device
阻止可动器件的机械装置。以阀为例，不能向任何方向运动，除非联锁装置释放3.11
联锁装置interlocking processing机械装置，使某一部件的可动零件的操作依赖于另一个部件的位置或状态，如接触器。3.12
信息处理 information processing对获得的或要处理的信息数据进行操作的过程。3.13
主位置primary location
操作员可接近的测量装置、电位计等的位置。［参见辅位置（3.14)]
f you want get f
筑神霖界发节您
辅位置
auxiliary location
GB/T20063.6—2006/ISO14617-6:2002操作员不可接近的测量装置、电位计等的位置，如位于控制板后【参见主位置（3.13)］
功能环节和连接
基本特征符号
4.1中符号的应用规则
具有附加信息的符号
4.3中符号的应用规则
应用示例
参见第10章，
相互交叉的连接符号
功能性连接
参见R401(4.2.1)和R402(4.2.2)连接点
参见 R501(4.2.3)
在表示连接时，采用符号401（4.1.1）、405（3-4.1.5）到410（3-4.1.10）容易引起歧义时，应增加采用符号4314.3.1）。点的直径应是线宽的5倍。
表达T形接点时，该符号可以省略，应用示例参见X505（3-5.5.5）+
纯功能型
传播、能量.信号流的方向（单工）参见R247(4.4.
非同时双向传播，能量、信号流的方向（半双工）参见R247(4.4.1)
同时双向传播、能量、信号流的方向（全双工）。参见R247(4.4.1）
模拟信号
数字信号
二进制信号
在连接线路中.这些符号的位置不与其他符号的位置重合。这些符号也用来表示部件和装置的传递方向，其位置应位于基本符号之外f you want get fi
ervndf
筑神霖界发节您
GB/T 20063.6—2006/1SO 14617-6 :20025测量点
基本特征符号
5.1中符号的应用规则
5.3具有附加信息的符号
5.45.3中符号的应用规则
5.5应用示例
终极控制单元的操作
基本特征符号
测量点
参见R1011(5.2.1）
如果有必要清楚地说明测量点的位置，应使用该符号。应用示例参见X1011(5.5.1）在压力容器内底部附近测量
249,401,1011,2062
在管线内测望
符号1011(5.1.1)不是必需的
249,401,405
终端控制元件的手动操作
终端控制元件的自动操作
输人可以是二进制信号（#)或模拟信号（)。参见R1021(6.2.1)
6.26.1中符号的应用规则
如果有必要，信号的符号表示（参见GB/T16679）应随输人一起提供，因为信号的符号表示可说明信号的作用。
当终端控制元件是双稳态时，需要有两个输人信号，应用示例参见X1032（6.5.12）。6.2.1
在许多情况下，两个输人是由具有两个信号名称的一个功能连接表示·这样可以简化图解，应用示例参见X1033(6.5.13）vou want getfi
arvndf
筑神霖界发华您
6.3附加信息符号
6.46.3中符号的应用规则
形式1
形式2
GB/T 20063.6—2006/ISO 14617-6 :2002延时装置，方向指向孤心的运动被延时参见R651(6.4.1)
延时装置，动作被双向延时。
参见R651(6.4.1)
自动复位装置
复位方向是箭头所指方向
参见R652(6.4.2)及R1022(6.4.3)止动器，止于某一离散位置
参见R652(6.4.2)下载标准就来标准下载网
止动器，止于任意位置。
参见R652(6.4.2)
止动器，止于任意位置，允许向左偏移。参见R1023(6.4.4)
镂定装置
闭锁装置
联锁装置
符号中的双线应与表示被延时的部件或装置的元件符号相连。应用示例参见X653(4-4.5.3).X654(4-4.5.4)及X1023(6.5.3)如果部件的动作由激励器接受，符号可以省略、比较45.1,R683（4-5.2.3）和R685（4-5.2.5），应用示例参见4-5.5vou want getf
eryndf
筑神霖界装华您
GB/T20063.6—2006/1S014617-6:2002除了在控制信号变为零（截止阀）或变为较低值（控制阀）时.表示自动复位外，这些符号还可以用于指示辅助输人电压下降或压力下降时的自动复位。当这些符号与表示阀的符号连用时（参见GB/T20063.8），注意以下几点：当符号指向表示阀的符号时，控制信号变为零或下降，或辅助电压下降时，阀复位或进人关闭位置，示例参见X1022（6.5.2）.X1026（6.5.6），X1028（6.5.8），比较R5101(8-4.2.1)。
如果不存在多义性、符号可以省略。当符号指向表示阀的符号之外时，控制信号变为零或下降，或辅助电压下降时，阀复位或进人开启位置。示例参见X1027（6.5.7），比较R5101(8-4.2.1）符号后如有补充数字n%，标志有限的开启或关闭，示例参见X1029（6.5.9）及X1030(6.5.10)
当这些符号不与表示阀的符号连用时（如与泵符号连用），应用原则一致，如当输出信号变为零或输人失效时.指向泵符号的自动复位符号表示泵停止（呈待用状态）。示例参见X1031(6.5.11)
当这些符号与表示阀的符号连用时，注意以下儿点：当符号指向表示阀的符号时，安全方向和允许的移动方向必须朝向阀的关闭位置、示例参见X1035（6.5.15）
当符号指向表示阀的符号之处时，安全方向和允许的移动方向必须朝向阀的开启位置
6.5应用示例
注：自动复位、延迟闭锁、延时等符号的更多示例参见GB/T20063.4—2006中4.56.5.1
403,1021.2101
403.654,1021,2101
403.651,654.1021.2101
阀的手动操作
阀的手动操作，自动复位至关闭位置阀的手动操作，延时自动复位至关闭位置筑神霖界节您
403,655,1021,2101
403,659,1021,2101
401,403,654,1022,2101
401,403,654,1022.2101
234.401,103,654,1022.2101
401.403.654.1022,2101
GB/T 20063.6--2006/ISO 14617-6:2002阀的手动操作，具有两个稳定位置，开启和关闭阀的手动操作，具有任意的稳定位置自动关闭操作
当ABC的状态为真时（信号在1状态），阀开启当ABC的状态为假时（信号在0状态），或者当辅助输人失效时阀自动复位至关闭位置自动开启操作
当ABC的状态为真时（信号在1状态），阀关闭，当ABC的状态为假时（信号在O状态），或者当辅助输人失效时，阀自动复位至其开启位置阀的自动操作，由模拟信号控制模拟信号增减时，通过量随之增减。模拟信号为最小值或辅助输人失效时，阀关闭阀的自动操作，自动复位至关闭位置当ABC的状态为真时（信号在1状态），阀开启。当ABC的状态为假时（信号在○状态），或者当辅助输人失效时.阀自动复位至其20%开启位置筑神术界装节您
GB/T 20063.6—2006/IS0 14617-6:2002ABC
401,403,654,1022,2101
401+403,654.1022,2301
401,403,655,1022.2101
OPEN.CLOSE
401,403,655,1022,2101
401,403,659,1022,2101
234,401,403,659.1022.2101
401.403,660,.1022,2101
vou want get f
ervndf c
阀的手动操作，自动复位至开启位置当ABC的状态为真时（信号在1状态），阀关闭。当ABC的状态为假时（信号在0状态），或者当辅助输人失效时，阀自动复位至其开启位置自动泵
当二进制输人为1状态时，泵运转。当二进制输人为0状态或辅助输人失效时，泵停止运转阀的自动操作.具有两个稳态位置，开启与关闭当脉冲形式的“开”的二进制信号状态为1时，阀立即开启，当脉冲形式的“关”的二进制信号状态为1时，阀立即关闭
如图所示，有两种表示方法
阀的自动操作，具有任意稳态位置当“开”的二进制信号状态为1时，阀开始开启，当“关\的二进制信号状态为1时，阀开始关闭。日输人信号变为0状态，操作将中断阀的自动操作，由模拟信号控制模拟信号增减时，通过量随之增减。如果模拟信号下降或辅助输人失效，阀将停留在目前的位置上
阀的自动操作，具有任意的稳态位置当“开\的二进制信号状态为1时，阀开始开启，当“关\的二进制信号状态为1时。阀开始关闭。且输人信号变为0状态，操作将中断，并允许移向关闭位置
