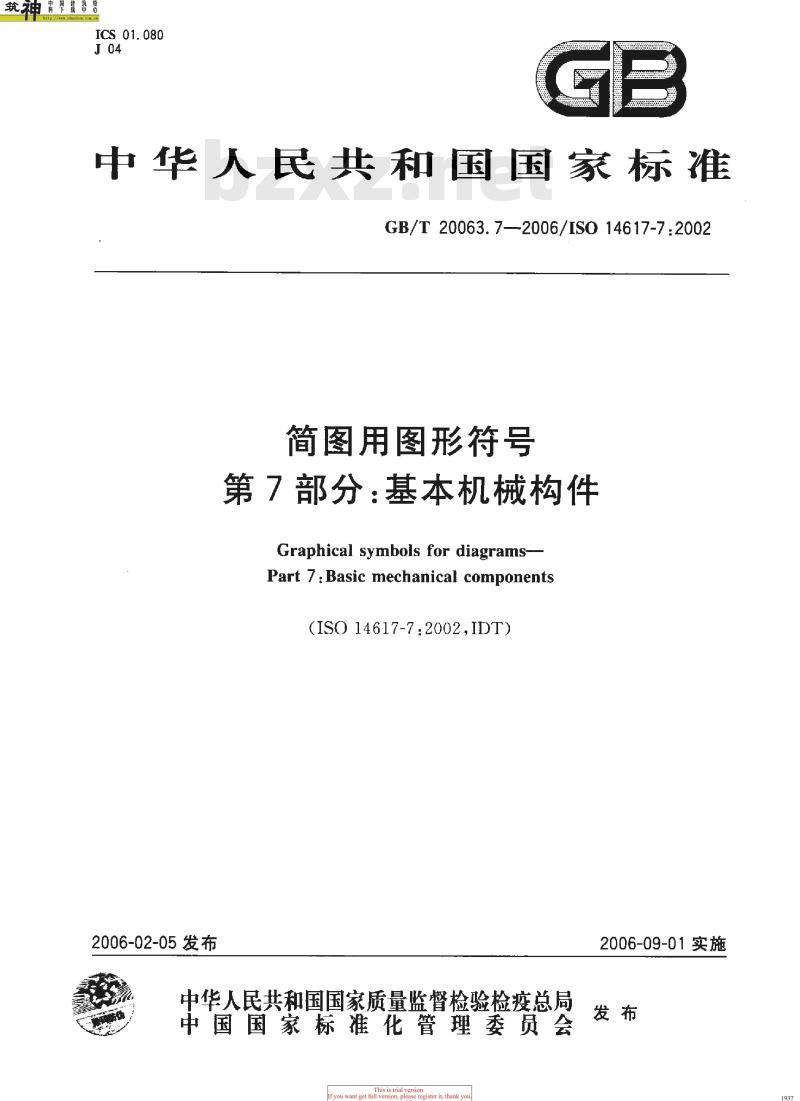

ICS 01. 080
中华人民共和国国家标准
GB/T 20063. 72006/IS0 14617-7.2002简图用图形符号
第7部分：基本机械构件
Graphical symbols for diagrams-Part 7 : Basic mechanical components(ISO 14617-7:2002,IDT）
2006-02-05发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-09-01实施
筑神霖界发节您

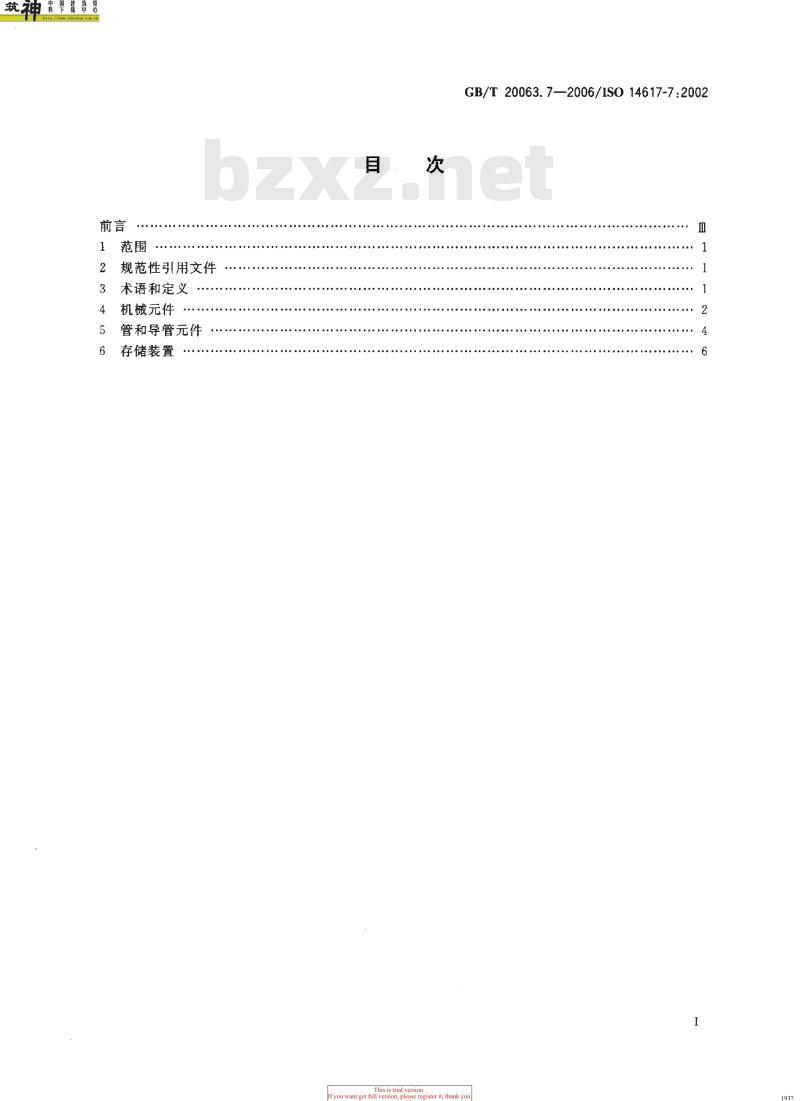

规范性引用文件
术语和定义
机械元件
管和导管元件
存储装置
.+++-.
GB/T20063.7—2006/IS014617-7:2002血
*#+-+.+-*+*-+-++++++-+-+++-+++-+++++-++++++
筑神霖界覆华您

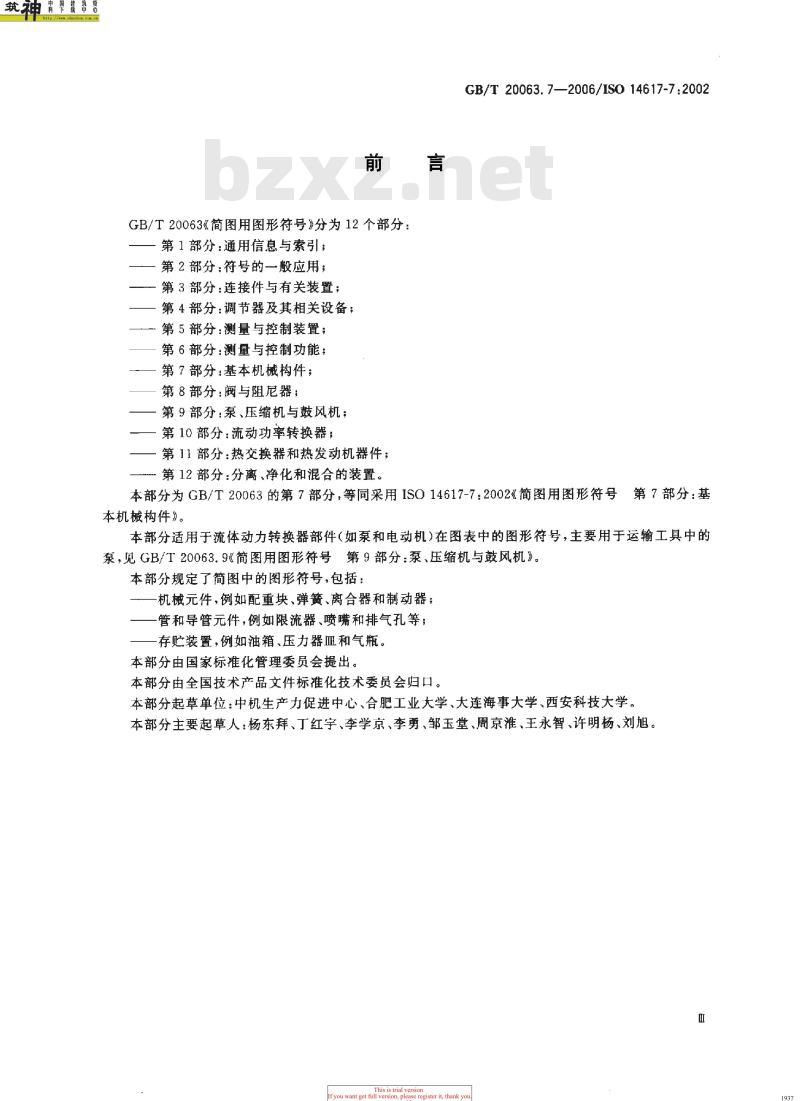

GB/T20063《简图用图形符号》分为12个部分第1部分：通用信息与索引；
第2部分：符号的一般应用；
第3部分：连接件与有关装置；
第4部分：调节器及其相关设备：一第5部分：测量与控制装置：
第6部分：测量与控制功能；
第7部分：基本机械构件；
第8部分：阀与阻尼器；
第9部分：泵、压缩机与鼓风机
第10部分：流动功率转换器；
第11部分：热交换器和热发动机器件；第12部分：分离、净化和混合的装置。GB/T 20063. 7—2006/ISO 14617-7:2002本部分为GB/T20063的第7部分，等同采用ISO14617-7：2002《简图用图形符号第7部分：基本机械构件》。
本部分适用于流体动力转换器部件（如泵和电动机）在图表中的图形符号，主要用于运输工具中的泵，见GB/T20063.9《简图用图形符号第9部分：泵、压缩机与鼓风机》。本部分规定了简图中的图形符号，包括：机械元件，例如配重块、弹簧、离合器和制动器：管和导管元件，例如限流器、喷嘴和排气孔等；存贮装置，例如油箱、压力器皿和气瓶。本部分由国家标准化管理委员会提出。本部分由全国技术产品文件标准化技术委员会归口。本部分起草单位：中机生产力促进中心、合肥工业大学、大连海事大学、西安科技大学。本部分主要起草人：杨东拜、丁红宇、李学京、李勇、邹玉堂、周京准、王永智、许明杨、刘旭。f you want get
筑神霖界发华您

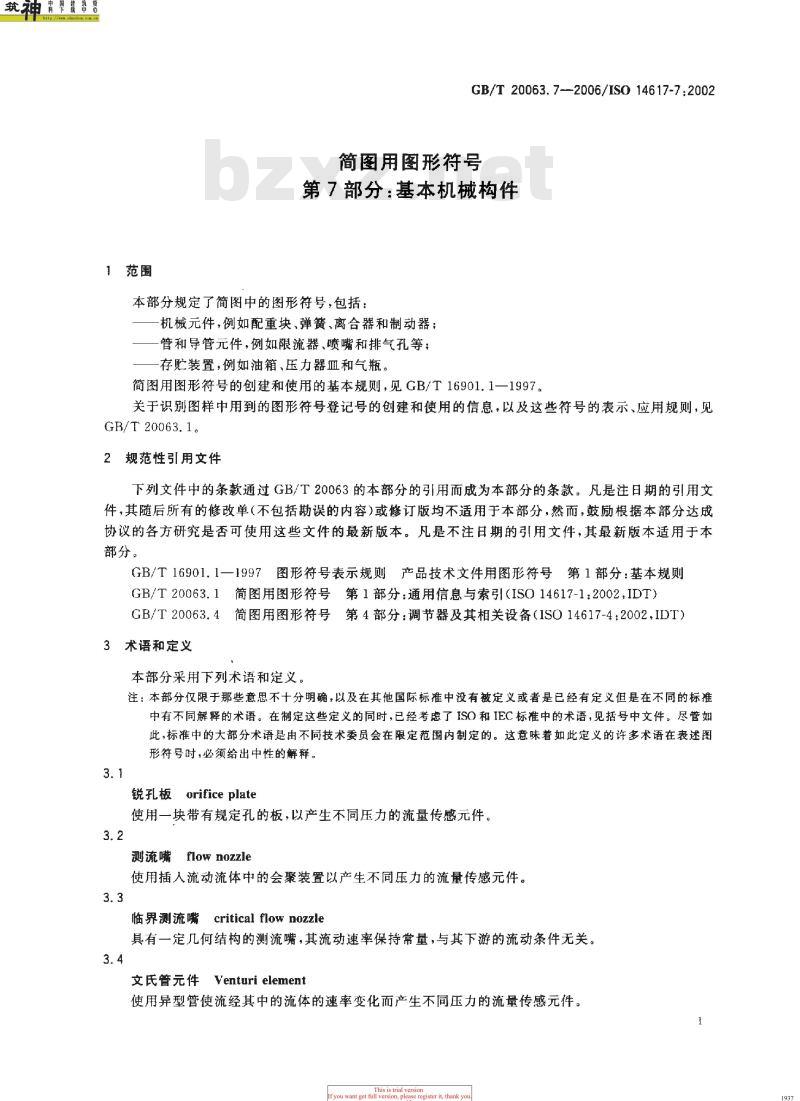

1范围
GB/T 20063.7-2006/ISO14617-7:2002简图用图形符号
第7部分：基本机械构件
本部分规定了简图中的图形符号，包括：机械元件，例如配重块、弹簧、离合器和制动器；管和导管元件，例如限流器、喷嘴和排气孔等；存贮装置，例如油箱、压力器皿和气瓶。简图用图形符号的创建和使用的基本规则，见GB/T16901.1一1997。关于识别图样中用到的图形符号登记号的创建和使用的信息，以及这些符号的表示、应用规则，见GR/T 20063. 1。
2规范性引用文件
下列文件中的条款通过GB/T20063的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T16901.1—1997图形符号表示规则产品技术文件用图形符号第1部分：基本规则GB/T20063.1简图用图形符号第1部分：通用信息与索引（ISO14617-1：2002，IDT）GB/T20063.4简图用图形符号第4部分：调节器及其相关设备（ISO14617-4：2002，IDT）3术语和定义
本部分采用下列术语和定义。
注：本部分仅限于那些意思不十分明确，以及在其他国际标准中没有被定义或者是已经有定义但是在不同的标准中有不同解释的术语。在制定这些定义的同时，已经考虑了ISO和IEC标准中的术语，见括号中文件。尽管如此，标准中的大部分术语是由不同技术委员会在限定范围内制定的。这意味着如此定义的许多术语在表述图形符号时，必须给出中性的解释。3.1
锐孔板orifice plate
使用一块带有规定孔的板，以产生不同压力的流量传感元件。3.2
测流嘴flow nozzle
使用插人流动流体中的会聚装置以产生不同压力的流量传感元件。3.3
临界测流嘴 critical flow nozzle具有一定几何结构的测流嘴，其流动速率保持常量，与其下游的流动条件无关。3.4此内容来自标准下载网
FVenturi element
文氏管元件
使用异型管使流经其中的流体的速率变化而产生不同压力的流量传感元件。1
f you want get full vers!
steritth
筑神霖界节慈
GB/T 20063.7--2006/IS014617-7:20023.5
空速管pitot tube
使用沿流体流动方向安装的两个直管而产生不同压力的流量传感元件。注：这两个管可以作为个单元同轴地安装。4机械元件
基本特征符号
形式1
形式2
antgetf
柱塞;示踪物
凸轮轮廓
见R711(4.2.1)
液位控制致动器，例如，以浮标的形式流量指标控制致动器，例如，以机械旗子的形式过滤器
配重块
见R2001(4.2.2）
膜片;隔膜
两个机械零件的接头·允许机件在两个或更多的方向运动
例如，万向节
缓冲头
机械齿轮副
arvndf
筑神霖界发节您
4.1中符号的应用规则
形式1
形式2
GB/T 20063. 7—2006/ISO 14617-7:2002离合器，脱开（在未开动状态）离合器，接合（在未开动状态）制动器闸，脱开（在未开动状态）制动器闸，用于未开动状态
见R2002(4.2.3)
此符号的形状应该符合凸轮自身的形状。例，见X711（4-6.5.1），一个圆形的凸轮可以被表示成所示符号那样的展开。
此符号可以被用于作如下用途的弹簧：用来提供反作用力，例如，在弹簧式安全阀中。例，见X2002(4.5.2）a)
提供自动回复功能，例如，在方向控制阀中。符号应该被定位并按R653（4-4.2.3)所述解释。例，见X2003（4.5.3），图中的左旋/右旋弹簧符号指示向右/左的自动回复。当此符号用来指示自动回复时，应限用于流体动力阀的符号中。用来储存能量，例如，在快动作阀和断路器致动装置中。例，见X2004（4.5.4)和X2005(4.5.5)
提供复合a)到c)的功能。例，见X2006（4.5.6）d）
在不会引起混淆时，中心的指示可以省略具有附加信息的符号
4.44.3中符号的应用规则
4.5应用示例
403,655,2001,2101,2112
you want getf
重量加载式安全阀，动作后处于开启位置3
筑神霖界发节您
GB/T 20063.7—2006/ISO 14617-7:2002>
403,654,2002,2101,2112
242,402,681,2002,2161,2171,2172X2004
403,661681,2002,2101
404.741,2002
管和导管元件
基本特征符号
2002,2007
301,2007
vou want get f
动作后的带自动返回的弹簧加载式安全阀【使用符号2002(4.1.8)来指示反作用力】具有4个口和3个不同位置的定向控制阀，且能自动返回中间位置
【使用符号20024.1.8)来指示弹力返回］快速动作阀，弹簧释放时处于关闭状态［使用符号2002（4.1.8)来指示能量存储］弹簧加载式动作装置，例如，断路器［使用符号2002（4.1.8)来指示能量存储」弹簧缓冲器
［使用符号2002（4.1.8)来指示自动回复、反作用力和能量存储
液压缓冲器
限流器
锐孔板
测流嘴
临界测流嘴
文氏管元件
eryndf
筑神霖界发节您
5.25.1中符号的使用规则
5.3具有附加信息的符号
5.45.3中符号的使用规则
you wantgetfi
GB/T 20063. 7—2006/ISO 14617-7:2002流量调直器
消声器
观察窗玻璃
保险片
灭火器
虹吸管，反虹吸收集器
排气口
排放口
堆积管
块接收器；块发射器
表示闭合位置的展示板
表示打开位置的展示板
筑神霖界发节您
GB/T 20063. 7—2006/ISO 14617-7 :20025.5
应用示例
203,2031,2171
存储装置
基本特征符号
形式1
形式2
6.26.1中符号的应用规则
可以有其他功能含义的容器形状符号6.3具有附加信息的符号
6.3中符号的使用规则
f you want get full ve
具有预调功能的节流
大气压力下的容器
见R2061(6.2.1)
压力或真空容器
见R2061(6.2.1)
见R2061(6.2.1)
开放式储藏
架式储藏
ervndf
筑神术界装节您
6.5应用示例
2061/2062
2015.2061
2061.2501
f you want get fi
ervndf cc
GB/T 20063.72006/ISO 14617-7:2002封闭式大气压力罐
具有锥形底的封闭式罐
具有锥形项的
具有准球形项的罐
具有浮动顶的罐
气体罐
液体表面带有浮球的锥形顶的罐内热或内冷式锥形顶的罐
筑神术界装节您
GB/T 20063.7—2006/IS0 14617-7:20026.5.9
301,2062
2062,IEC
405,2037,2062
244,2062
244,2003,2062
f you want get fi
具有加热或冷却套式压力容器
具有外置电加热器式压力容器
具有空气分离器式的锅炉供水
压力容器
例如：蒸发器
具有隔膜式的压力容器
例如：蒸发器
具有指示装置的开放式料仓
ervndfcc
