ICS 01. 080

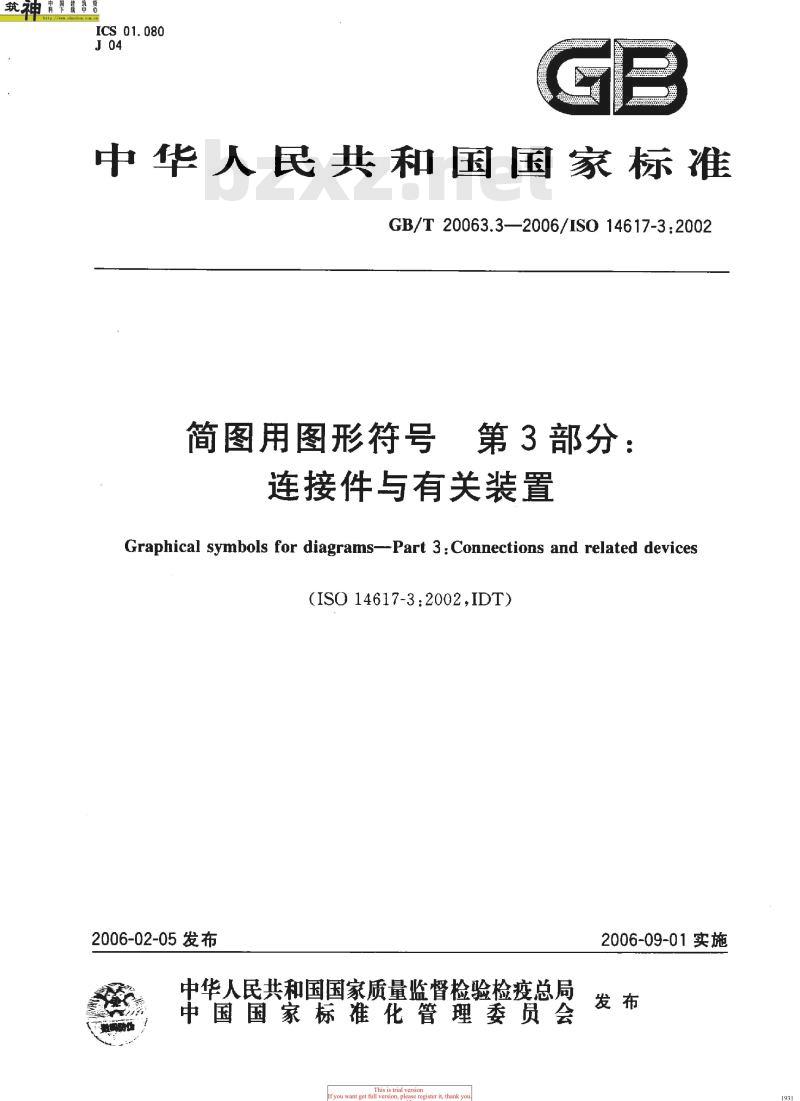

中华人民共和国国家标准　
GB/T 20063.3—2006/IS0 14617-3 :2002简图用图形符号
第3部分：
连接件与有关装置
Graphical symbols for diagrams--Part 3 :Connections and related devices(ISO 14617-3:2002,IDT)
2006-02-05发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-09-01实施
筑神霖界节慈

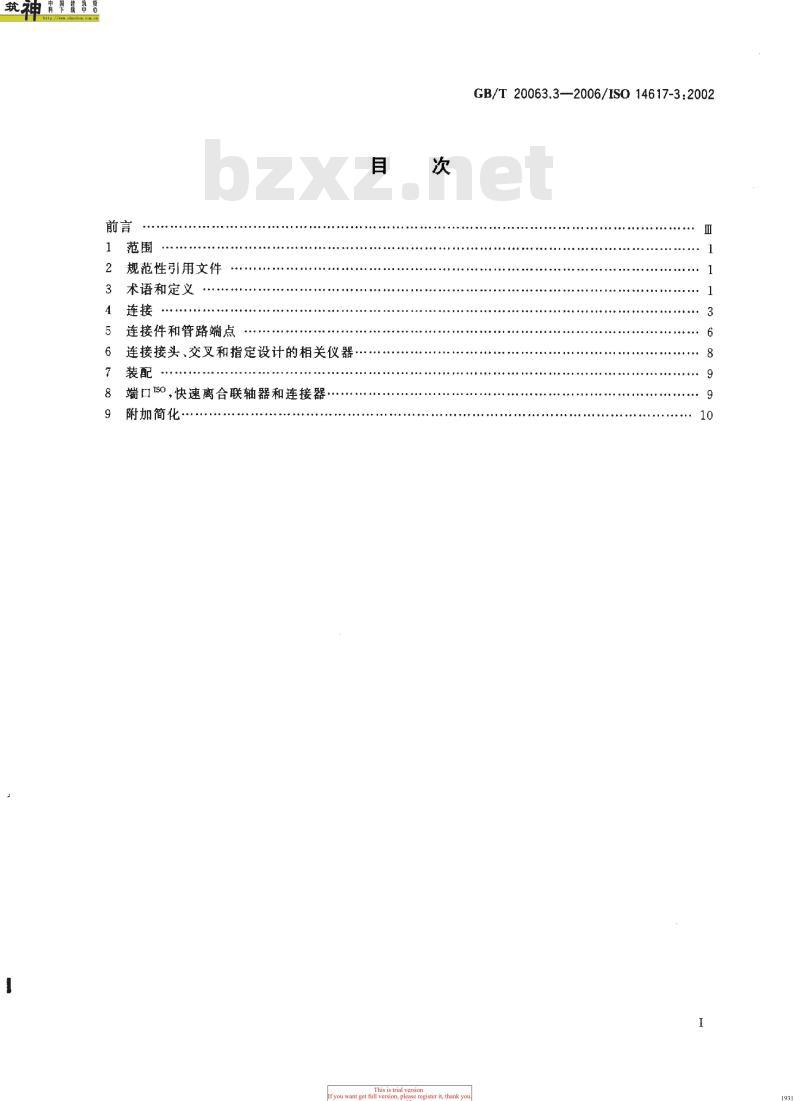

规范性引用文件
术语和定义
连接件和管路端点
连接接头、交叉和指定设计的相关仪器·装配
端口ISO，快速离合联轴器和连接器附加简化
GB/T 20063.3—2006/IS0 14617-3:2002++++++-++.
一中一中中中心
筑神霖界覆华您

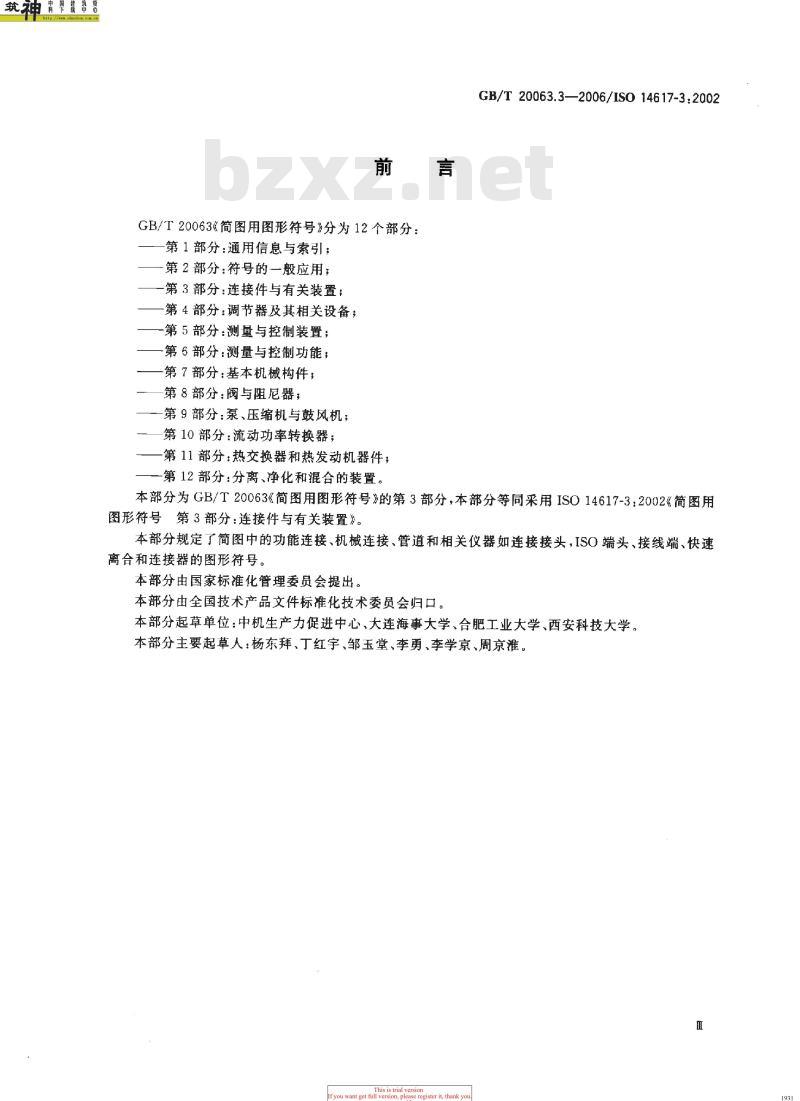

GB/T20063简图用图形符号》分为12个部分：第1部分：通用信息与索引；
第2部分：符号的一般应用；
第3部分：连接件与有关装置；
一第4部分：调节器及其相关设备；-第5部分：测量与控制装置；
-第6部分：测量与控制功能；
第7部分：基本机械构件：
第8部分：阀与阻尼器；
第9部分：泵、压缩机与鼓风机，第10部分：流动功率转换器；
第11部分：热交换器和热发动机器件，第12部分：分离、净化和混合的装置。GB/T20063.3—2006/IS014617-3:2002本部分为GB/T20063《简图用图形符号》的第3部分，本部分等同采用ISO14617-3：2002《简图用图形符号第3部分：连接件与有关装置》。本部分规定了简图中的功能连接、机械连接、管道和相关仪器如连接接头，ISO端头、接线端、快速离合和连接器的图形符号。
本部分由国家标准化管理委员会提出。本部分由全国技术产品文件标准化技术委员会归口。本部分起草单位：中机生产力促进中心、大连海事大学、合肥工业大学、西安科技大学。本部分主要起草人：杨东拜、丁红宇、邹玉堂、李勇、李学京、周京淮。vou want get
筑神霖界发华您

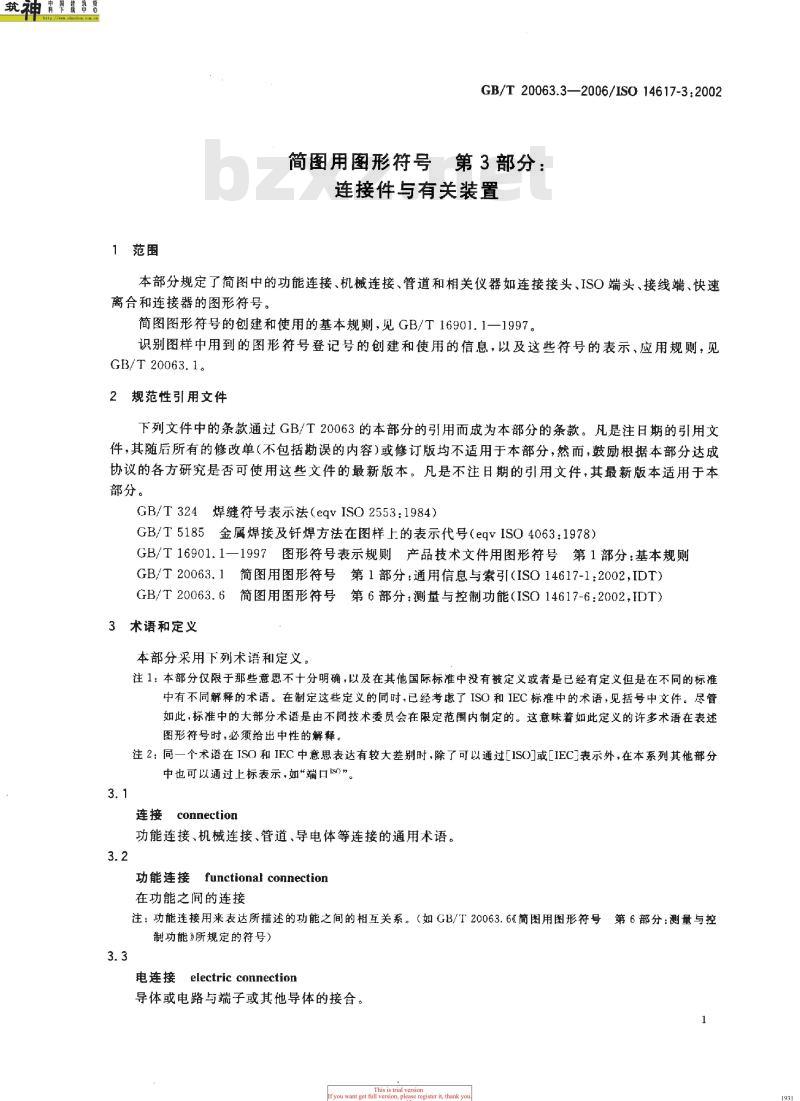

1范围
GB/T20063.3—2006/ISO14617-3:2002简图用图形符号第3部分：
连接件与有关装置
本部分规定了简图中的功能连接、机械连接、管道和相关仪器如连接接头、ISO端头、接线端、快速离合和连接器的图形符号。
简图图形符号的创建和使用的基本规则，见GB/T16901.1—1997。识别图样中用到的图形符号登记号的创建和使用的信息，以及这些符号的表示、应用规则，见GB/T 20063. 1。
2规范性引用文件
下列文件中的条款通过GB/T20063的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T324焊缝符号表示法（eqvISO2553：1984）GB/T5185金属焊接及钎焊方法在图样上的表示代号（eqvISO4063：1978）GB/T16901.1一1997图形符号表示规则产品技术文件用图形符号第1部分：基本规则GB/T20063.1简图用图形符号第1部分：通用信息与索引（ISO14617-1：2002,IDT）GB/T20063.6简图用图形符号第6部分：测量与控制功能（ISO14617-6:2002,IDT）3术语和定义
本部分采用下列术语和定义。
注1：本部分仅限于那些意思不十分明确，以及在其他国际标准中没有被定义或者是已经有定义但是在不同的标准中有不同解释的术语。在制定这些定义的同时，已经考虑了ISO和IEC标准中的术语，见括号中文件。尽管如此，标准中的大部分术语是由不间技术委员会在限定范围内制定的。这意味着如此定义的许多术语在表述图形符号时，必须给出中性的解释。注2：同一个术语在TSO和IEC中意思表达有较大差别时，除了可以通过[ISO]或［IECI表示外，在本系列其他部分中也可以通过上标表示，如“端口ISO”。3.1
连接connection
功能连接、机械连接、管道、导电体等连接的通用术语。3.2
functional connection
功能连接
在功能之间的连接
注：功能连接用来表达所描述的功能之间的相互关系。（如GB/T20063.6《简图用图形符号第6部分：测量与控制功能》所规定的符号）
electric connection
电连接
导体或电路与端子或其他导体的接合。1
If you want get fulliv
筑神术界发节您
GB/T20063.3—2006/ISO14617-3:20023.4
连接［ISO] connection[ISO]
用螺纹、法兰或类似方法把管路连接到部件上。3.5
internal connection
内部连接
个部件内的一个或多个曾路或导体之间的完整连接注：一个内部连接不一定在部件内部。3.6
线[ISO] line[ISO]下载标准就来标准下载网
“pipeline”的缩写
线[IEC] line[IEC]
多极或多相的电连接
例：电力线路、电信线路、传输线路、3.8
电缆cable
由一条或多条相互绝缘的导线和保护套构成的绝缘导体。3.9
管单元 pipe unit
在同一个绝缘保护层中由一个或几个管路构成的管线。3.10
信息母线information bus
传递信息的导体的总线。
单向性 unidirectional
具有只在一个方向移动、传输等的特性。3.12
双向性 bidirectional
在两个不同或相反方向上具有移动、传输等的特性。3.13
端［ISO] port[ISO]
流体通过部件的终端，该部件可以与输送流体的管线相连。比较连接（3.4)和终端。
连接器connector
为配对部件提供连接或断开的端接导体、柔性管或软管的部件。比较连接器对（3.16）。
快速离合quick-release coupling　不使用工具就可以接合或分离的连接（3.4）。3.16
连接器对
f connector pair
匹配导体的连接。
you want get
筑神霖界发节您
bundle
经过同一路径的一组导体或管路。GB/T20063.3—2006/IS014617-3:2002注：束可以是真正的束，也可以是简图中表示许多导体和管路（单线表示)的一条线，甚至这些导体和电路不能形成真正的束。
单线表示
single-line representation
用一个符号代表两个或多个连接或部件。连接
基础符号
注：符号的使用参见R401（4.2.1)和R402（4.2.2)。4.1.1
形式1
形式2
4.1中符号的使用规则
功能性连接
机械连接，轴
机械连接，轴，金属丝
电绝缘的机械连接，轴，金属丝见R403(4.2.3)
管道，输送管
一组管道，输送管用单个线表示无向导的电磁光束
计划的管道，输送管
一组计划的管道，输送管用单个线表示液压系统中的辅助控制，排放，净化，或抽汽管道连接符号可以相互交叉。如X401（4.5，1）当401(4.1.1)和405（4.1.5)或406（4.1.6)之间发生混滑时，应根据4.3给出补充信息。如X401(4.5.1)
简单表示中，符号可以表示任何激励器和影响元素之间的连接系统。如机械连接和液压管道的连接。如X405（4.5.5）
具有附加信息的符号
-+-----+-----+-
A---A--A
-----------
f you want get full ve
wwervndfco
单纯功能型
毛细型
气体型
水压型
单向信息流型
筑神霖界发节您
GB/T20063.3—2006/ISO14617-3:20024.3.7
形式1
形式2
4.44.3中符号的使用规则
4.5应用举例
双向信息流型
柔性型
第1种形式，参见R412（4.4.1）环形
缠绕管路或管道
电缆、管路单元
见R412(4.4.1)
绞合导线
见R412(4.4.1)
内部连接
见R413(4.4.2)
符号应放在线的旁边，拥有一个在箭头处终止的引线。如X411（4.5.11）到X413（4.5.13），X421(4.5.14)和X422(4.5.15)
当需要表示一个内部的连接时可以使用符号，如描述的仪器或部件的完整部分。符号应放在内部连接的两端，并在两端之间有一个短的连接线。如果这个内部连接还连接在一个端点或“端口I30”，只要这个端点或“端口150”用—个 561
（8.1.1)中符号表示或由一个终端标记表示，则符号可以省略。在液压系统的电路图中，内部连接可以由连接线表示，连接线至少有一端要弯曲45°～60°，例如X435(4.5.18)
连接符号的交叉
图示为一个功能连接，一个机械连接和一个管道401,402,405,431
vou want get
筑神霖界发节您
402,444
404444
404,IEC,IEC
405,446,448
325，405
325,405
301,405
301,325,405
405，444
405,444
f you want get fu
ervndf
GB/T 20063.3—2006/ISO 14617-3:2002柔性机械连接
柔性，电子绝缘机械连接，轴
电动气动操作的接触器，简单表示，例如T+
扭曲的矩形普道
绝热管道
绝热管道，由独立电路加热或冷却夹层（村套)管路
热绝缘的夹层(衬套)管路
柔性管道，软管两种表示方法
筑神霖界发节您
GB/T20063.3—2006/IS014617-3:20024.5.13
405，449
405449
343,406
344，406
201,242,422,2002,2161,2171
连接件和管路端点
基础符号
5.25.1中符号的使用规则
四振管道，其中两根柔性型
四根管道组成一个单元
四根管道，其中两个组成一个单元三根管道的单线表示法
压力释放阀中的内部辅助(控制)连接连接接头（功能连接、机械连接、管路等）见R501(5.2.1)
两个机械部件组成的接头，该接头可以在两维或多维上运动。如：万向节
管路的封闭端
除非使用402（4.1.2）的符号，否则圆点的直径就是最宽线的宽度的5倍，在T形接头中可以省略符号、如图X502(5.5.2），X505（5.5.5）以及X508（5.5.8）f you want get full ve
ervndf
筑神术界装节您
5.3具有附加信息的符号
5.45.3中符号的使用规则
5.5应用举例
402,501
402,501
401,403/405,501
401,403/405
401,403/405,501
404,501
f you want get fi
yervndf co
GB/T 20063.3—2006/ISO 14617-3:2002机械连接中的T形接头
图示为两种表达方法
多个机械连接中的接头
功能连接，机械连接或管道中的T形接头图示为两种表示方法
多个功能连接，机械连接或管路中的接头电绝缘的机械连接中的T形接头
图示为两种表达方法
筑神霖界发节您
GB/T 20063.3—2006/ISO 14617-3:20025.5.9
404,501
连接接头、交叉和指定设计的相关仪器6.1基础符号
注：使用参见R521(6.2.1)。
6.26.1中符号的使用规则
多个电绝缘的机械连接中的接头法兰联轴器，法兰对
柔性联轴器
固定的法兰联轴器
螺旋结合
焊接，铜焊或焊材接头
更多细节参见GB/T324和GB/T5185管子直径变化，管子减少
盲法兰对
只有需要表示设计的时候，符号才可以使用6.3具有附加信息的符号
f you want get fi
ervndf
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
