【国家标准(GB)】 塑料薄膜和薄片 样品平均厚度、卷平均厚度及单位质量面积的测定 称量法(称量厚度)

ICS83.140.10

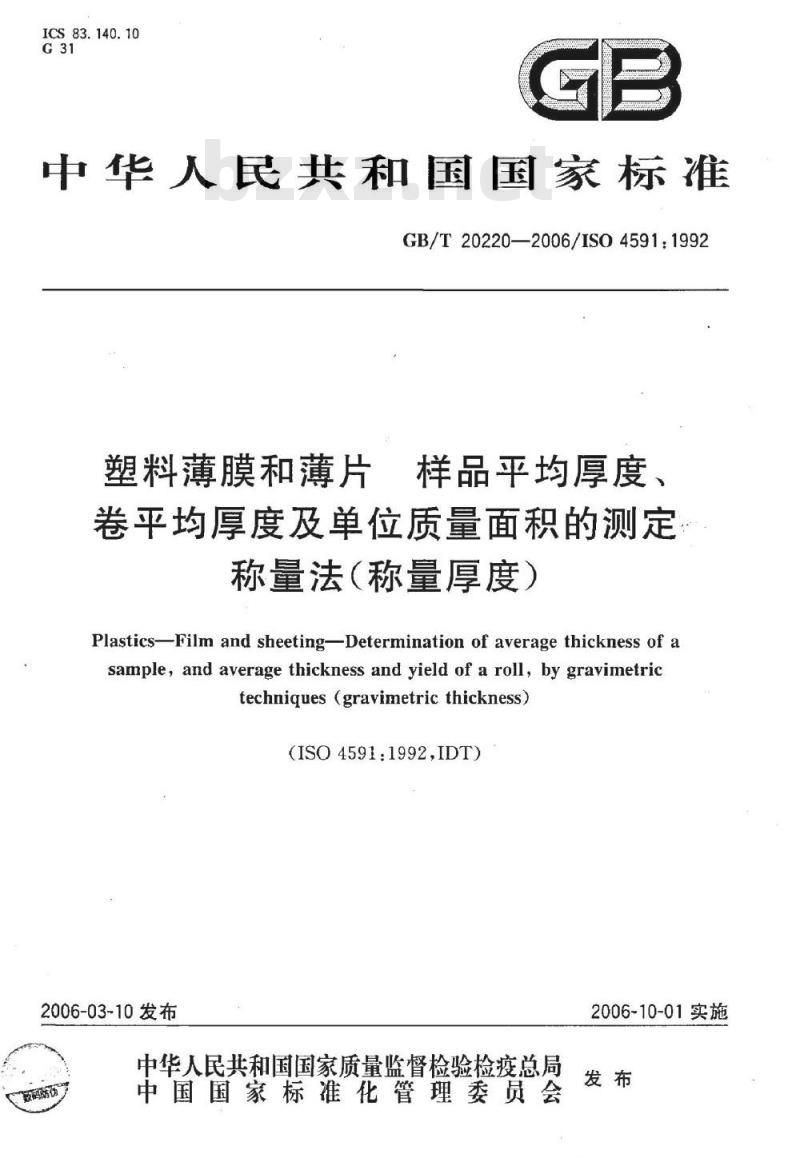

中华人民共和国国家标准
GB/T20220—2006/IS04591.1992塑料薄膜和薄片
样品平均厚度、
卷平均厚度及单位质量面积的测定：称量法（称量厚度）
Plastics-Film and sheetingDetermination of average thickness of asample, and average thickness and yield of a roll, by gravimetrictechniques (gravimetric thickness)(ISO4591:1992,IDT)
2006-03-10发布
中华人民共和国国家质量监督检验检疫总局数码防伪
中国国家标准化管理委员会
2006-10-01实施

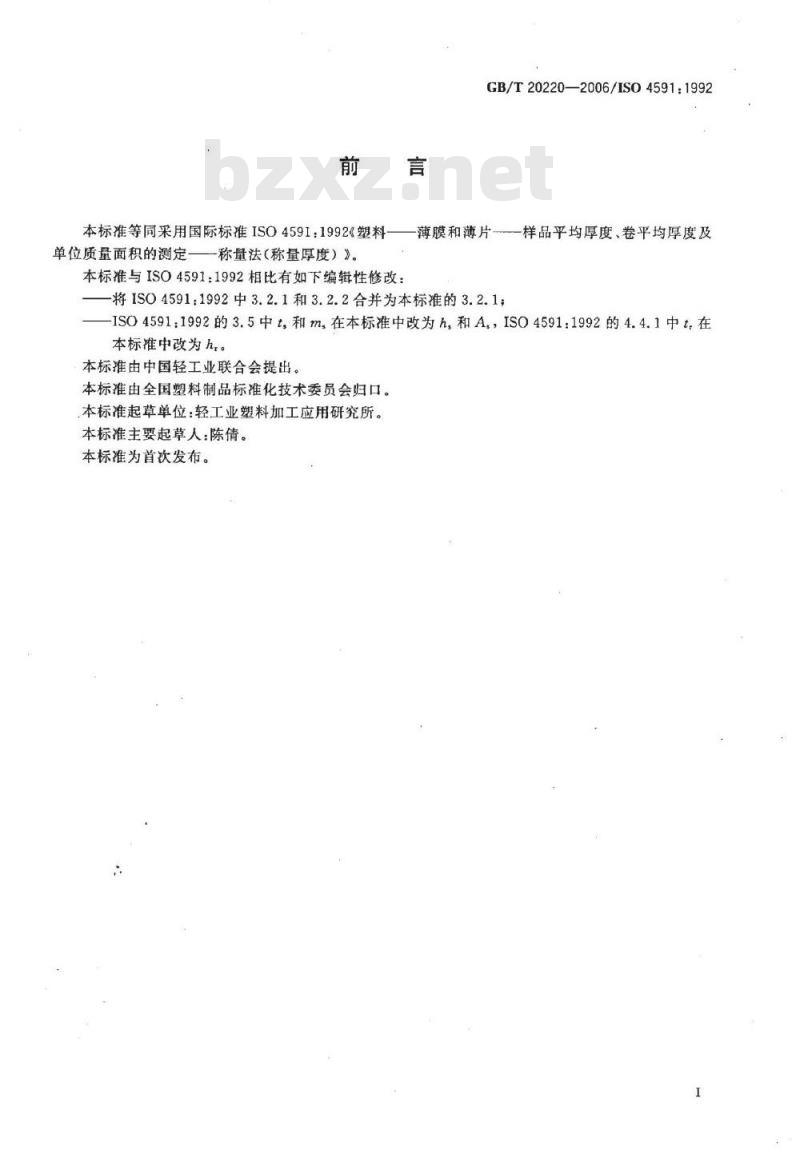

本标准等同采用国际标准ISO4591：1992《塑料单位质量面积的测定一
一称量法（称量厚度）》。
本标准与ISO4591：1992相比有如下编辑性修改：GB/T20220—2006/ISO4591:1992薄膜和薄片一
将ISO4591.1992中3.2.1和3.2.2合并为本标准的3.2.1；一样品平均厚度、卷平均厚度及-ISO4591：1992的3.5中t，和m在本标准中改为h，和A，ISO4591:1992的4.4.1中t在本标准中改为hr。
本标准由中国轻工业联合会提出。本标准由全国塑料制品标准化技术委员会归口。本标准起草单位：轻工业塑料加工应用研究所。本标准主要起草人：陈倩。
本标准为首次发布。

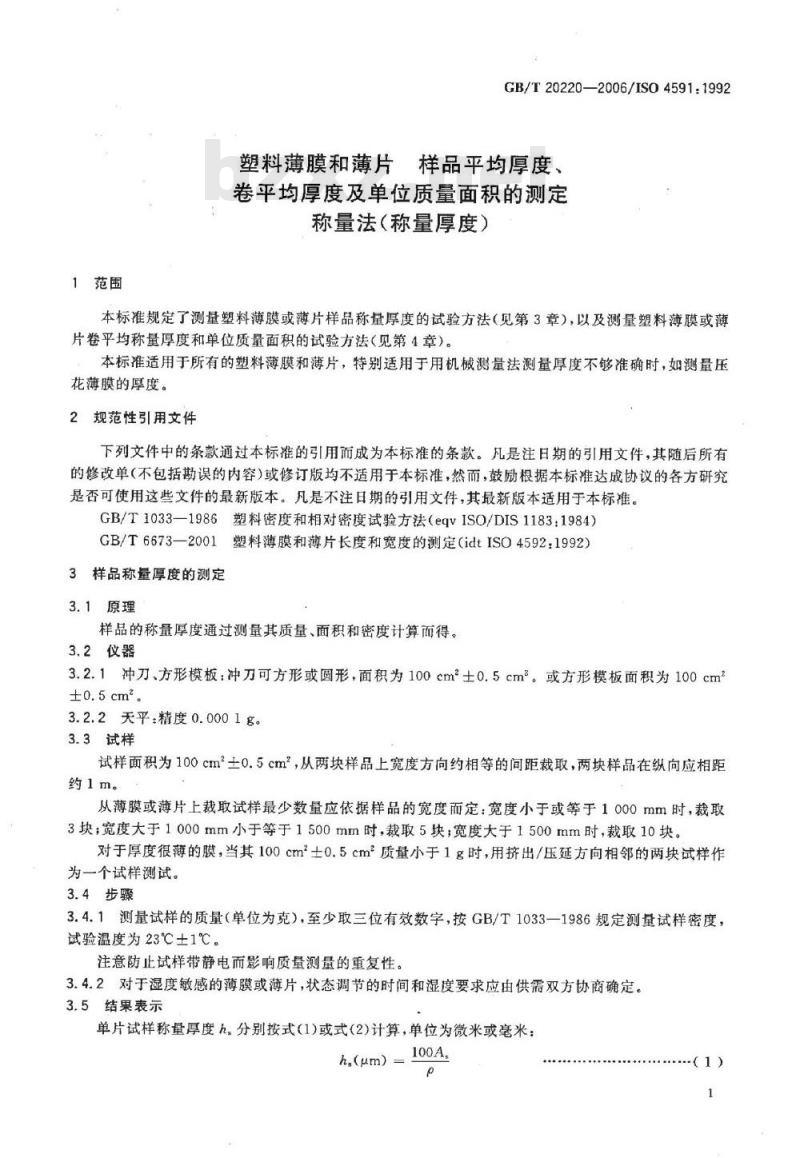

1范围
GB/T20220—2006/ISO4591:1992塑料薄膜和薄片样品平均厚度、卷平均厚度及单位质量面积的测定称量法（称量厚度）
本标准规定了测量塑料薄膜或薄片样品称量厚度的试验方法（见第3章），以及测量塑料薄膜或薄片卷平均称量厚度和单位质量面积的试验方法（见第4章）。本标准适用于所有的塑料薄膜和薄片，特别适用于用机械测量法测量厚度不够准确时，如测量压花薄膜的厚度。
2规范性引用文件免费标准bzxz.net
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1033—1986塑料密度和相对密度试验方法（eqvISO/DIS1183：1984）GB/T6673—2001塑料薄膜和薄片长度和宽度的测定(idtISO4592:1992)3样品称量厚度的测定
3.1原理
样品的称量厚度通过测量其质量、面积和密度计算而得。3.2仪器
3.2.1冲刀、方形模板：冲刀可方形或圆形，面积为100cm士0.5cm。或方形模板面积为100cm±0.5cm。
3.2.2天平：精度0.0001g。
3.3试样
试样面积为100cm2土0.5cm，从两块样品上宽度方向约相等的问距裁取，两块样品在纵向应相距约1m。
从薄膜或薄片上裁取试样最少数量应依据样品的宽度而定：宽度小于或等于1000mm时，裁取3块；宽度大于1000mm小于等于1500mm时，裁取5块，宽度大于1500mm时，裁取10块。对于厚度很薄的膜，当其100cm士0.5cm质量小于1g时，用挤出/压延方向相邻的两块试样作为一个试样测试。
3.4步骤
3.4.1测量试样的质量（单位为克），至少取三位有效数字，按GB/T1033一1986规定测量试样密度，试验温度为23℃±1℃。
注意防止试样带静电而影响质量测量的重复性。3.4.2对于湿度敏感的薄膜或薄片，状态调节的时间和湿度要求应由供需双方协商确定。3.5结果表示

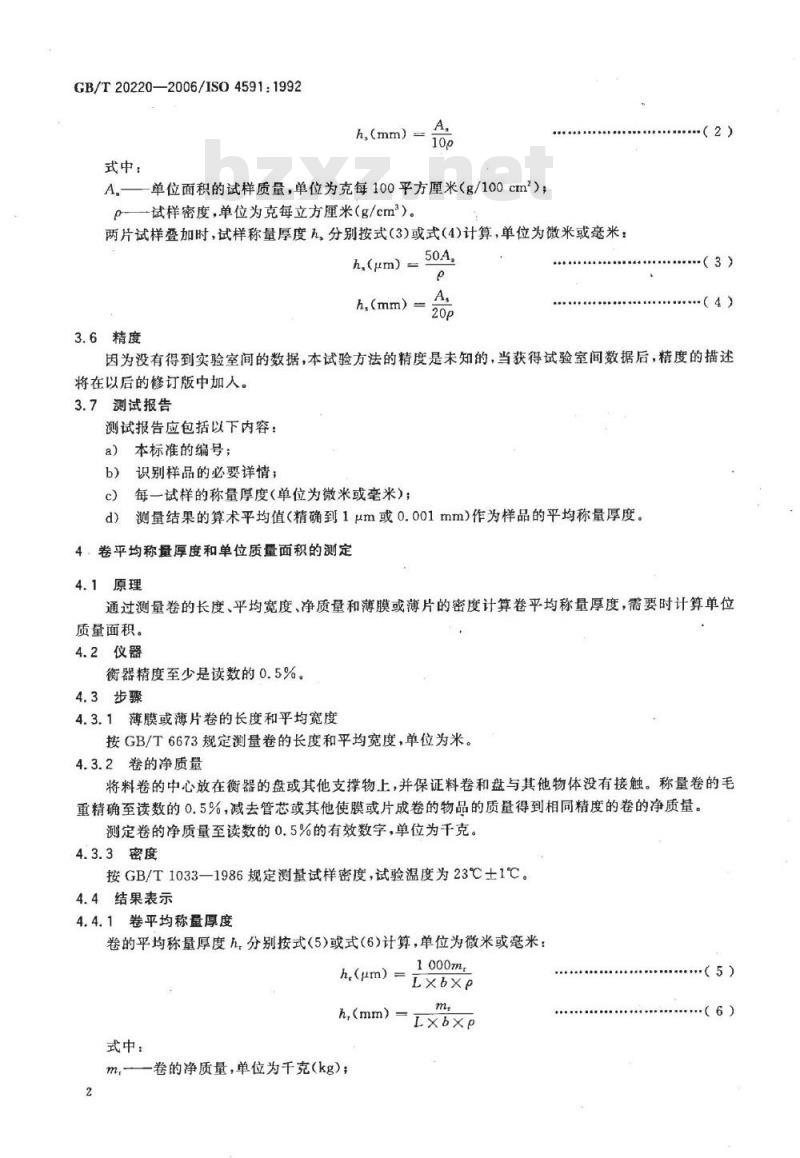

单片试样称量厚度h分别按式(1)或式(2)计算，单位为微米或毫米：100A
GB/T20220—2006/ISO4591:1992式中：
h,(mm)
A，——单位面积的试样质量，单位为克每100平方厘米（g/100cm）；p—试样密度，单位为克每立方厘米（g/cm2）。两片试样登加时，试样称量厚度h，分别按式(3)或式(4)计算，单位为微米或毫米：h.(μm)=50A
3.6精度
（2）
（3）
·（4)
因为没有得到实验室间的数据，本试验方法的精度是未知的，当获得试验室间数据后，精度的描述将在以后的修订版中加人。
3.7测试报告
测试报告应包括以下内容：
a）本标准的编号；
b）识别样品的必要详情；
每一试样的称量厚度（单位为微米或毫米）；c
测量结果的算术平均值(精确到1μm或0.001mm)作为样品的平均称量厚度。d)
4。卷平均称量厚度和单位质量面积的测定4.1原理
通过测量卷的长度、平均宽度、净质量和薄膜或薄片的密度计算卷平均称量厚度，需要时计算单位质量面积。
4.2仪器
衡器精度至少是读数的0.5%。
4.3步骤
4.3.1薄膜或薄片卷的长度和平均宽度按GB/T6673规定测量卷的长度和平均宽度，单位为米。4.3.2卷的净质量
将料卷的中心放在衡器的盘或其他支撑物上，并保证料卷和盘与其他物体没有接触。称量卷的毛重精确至读数的0.5%，减去管芯或其他使膜或片成卷的物品的质量得到相同精度的卷的净质量。测定卷的净质量至读数的0.5%的有效数字，单位为干克。4.3.3密度
按GB/T1033—1986规定测量试样密度，试验温度为23℃1℃。4.4结果表示
4.4.1卷平均称量厚度
卷的平均称量厚度h，分别按式(5)或式(6)计算，单位为微米或毫米：h,(μm)=
式中：
卷的净质量，单位为千克（kg）；1000m
（5）
·（6）

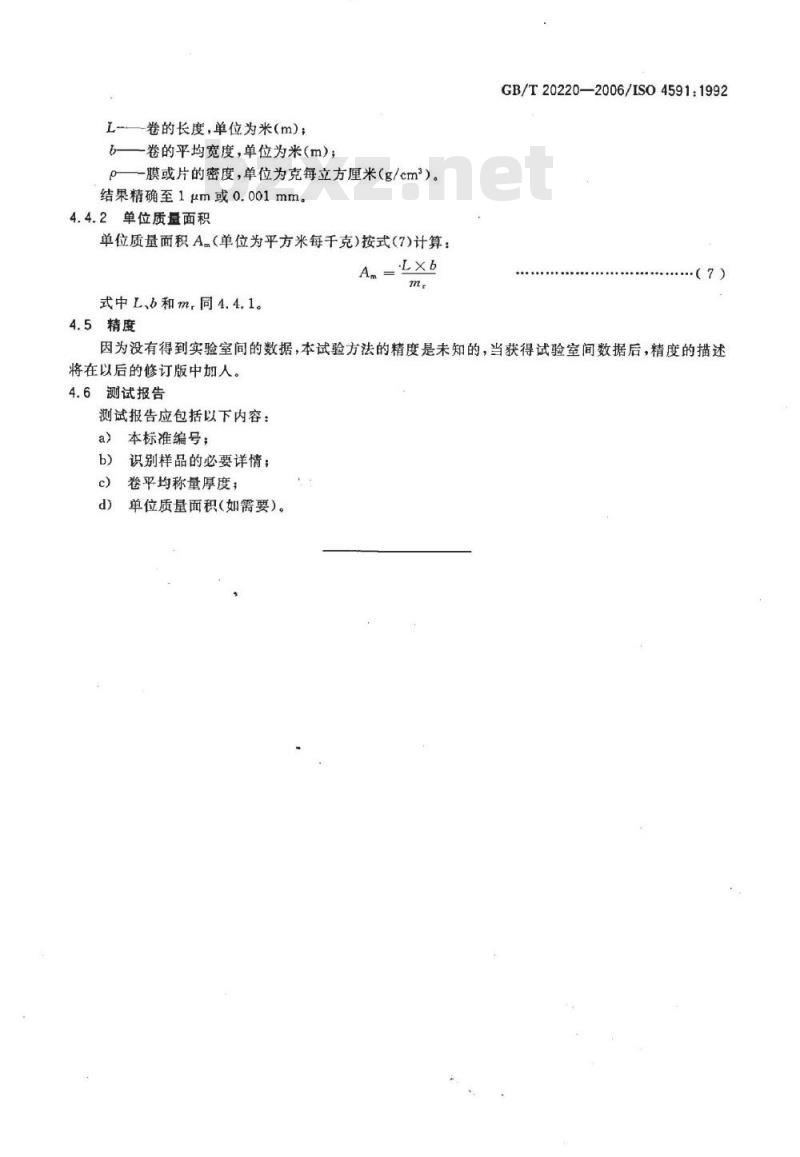

L—卷的长度，单位为米(m)；
b一卷的平均宽度，单位为米(m)；p一膜或片的密度，单位为克每立方厘米（g/cm2）。结果精确至1μm或0.001mm。
4.4.2单位质量面积
单位质量面积A（单位为平方米每千克)按式(7)计算：Am=ixb
式中L、b和m同4.4.1。
4.5精度
GB/T20220—2006/IS04591:1992（7）
因为没有得到实验室间的数据，本试验方法的精度是未知的，当获得试验室间数据后，精度的描述将在以后的修订版中加人。
4.6测试报告
测试报告应包括以下内容：
a）本标准编号；
识别样品的必要详情；
卷平均称量厚度；
单位质量面积（如需要）。
GB/T20220-2006
中华人民共和
国家标准
塑料薄膜和薄片样品平均厚度、卷平均厚度及单位质量面积的测定称量法（称量厚度）
GB/T20220—2006/1SO4591:1992中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址bzcbs.com
电话：6852394668517548
中国标准出版社秦皇岛印制厂印刷各地新华书店经销
开本880×12301/16印张0.5字数6千字2006年9月第一版2006年9月第一次印刷如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
