【国家标准(GB)】 钢丝绳用压板

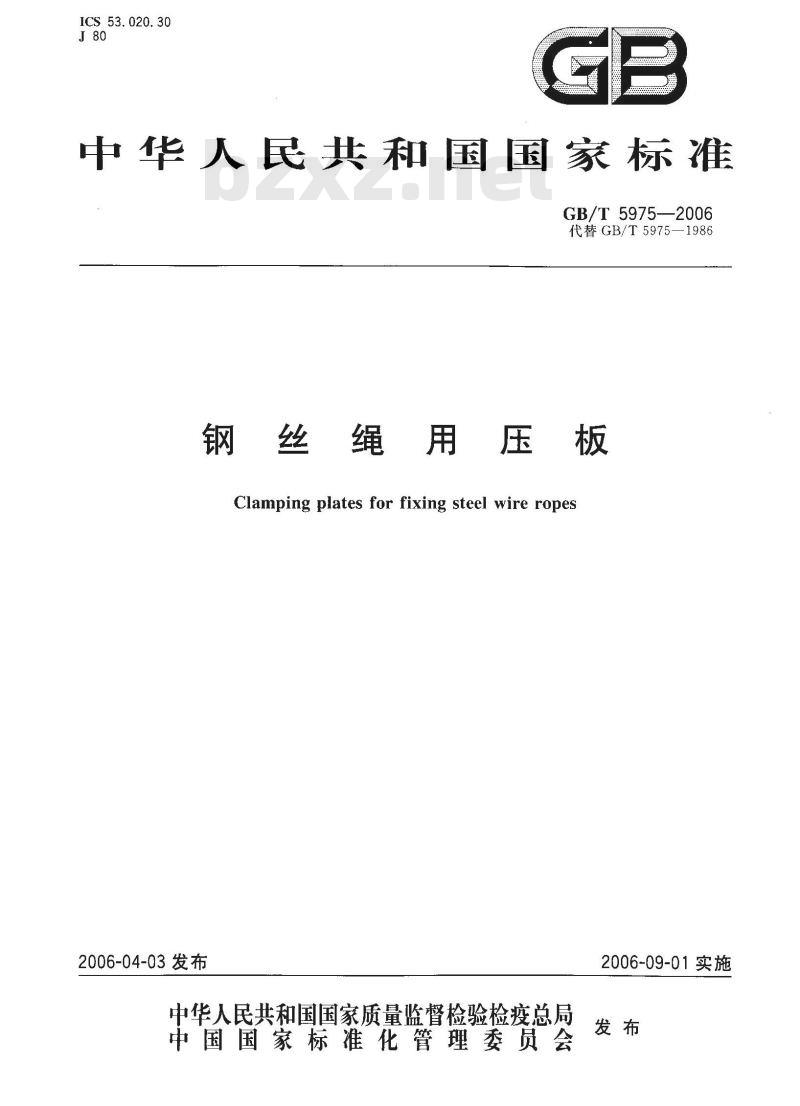

ICS 53.020.30
中华人民共和国国家标准
GB/T5975—2006
代替GB/T5975—1986
钢丝绳用压板
Clamping plates for fixing steel wire ropes2006-04-03发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-09-01实施

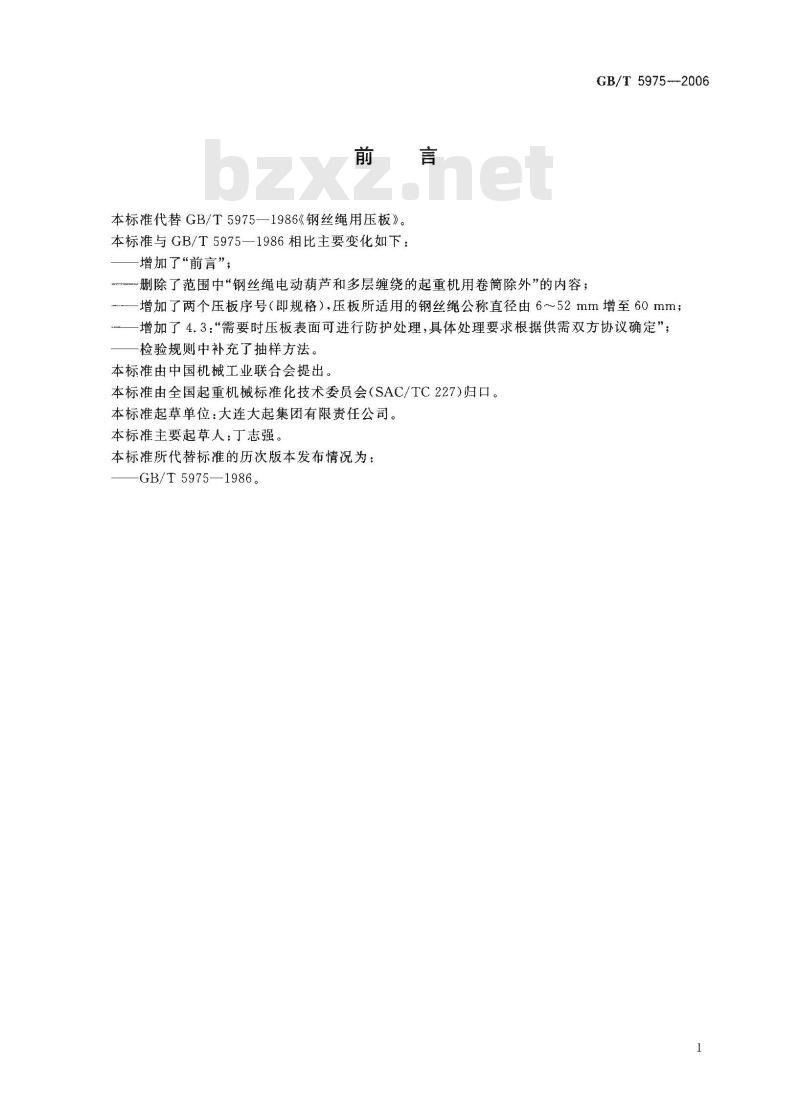

本标准代替GB/T5975-
5—1986《钢丝绳用压板》。
本标准与GB/T5975—1986相比主要变化如下：增加了“前言”；
删除了范围中“钢丝绳电动葫芦和多层缠绕的起重机用卷筒除外”的内容；GB/T 5975--2006
=一增加了两个压板序号（即规格）,压板所适用的钢丝绳公称直径由6~52mm增至60mm;一增加了4.3：“需要时压板表面可进行防护处理，具体处理要求根据供需双方协议确定”；检验规则中补充了抽样方法
本标准由中国机械工业联合会提出。本标准由全国起重机械标准化技术委员会（SAC/TC227)归口。本标准起草单位：大连大起集团有限责任公司。本标准主要起草人：丁志强。
本标准所代替标准的历次版本发布情况为：-GB/T5975—1986。

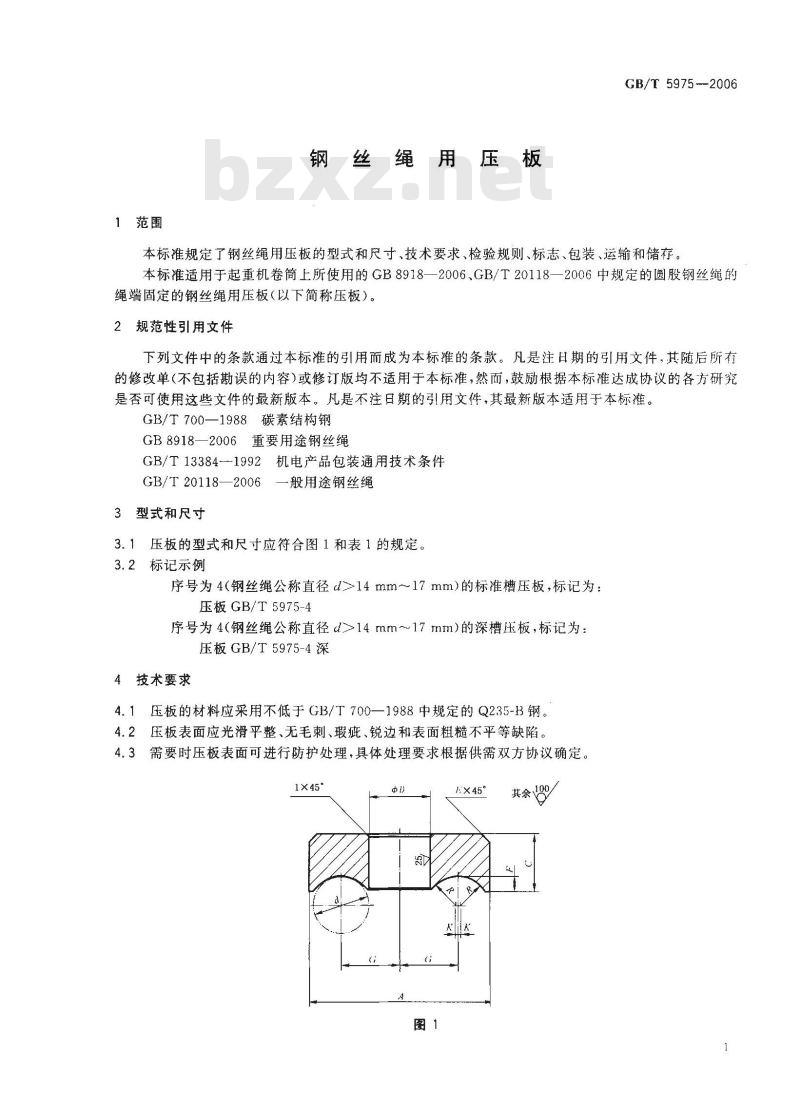

１范围
钢丝绳用压板
GB/T5975-2006
本标准规定了钢丝绳用压板的型式和尺寸、技术要求、检验规则、标志、包装、运输和储存，本标准适用于起重机卷筒上所使用的GB8918—2006、GB/T20118—2006中规定的圆股钢丝绳的绳端固定的钢丝绳用压板（以下简称压板）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T700—1988碳素结构钢
GB8918—2006重要用途钢丝绳
GB/T13384-1992机电产品包装通用技术条件GB/T20118—2006—般用途钢丝绳3型式和尺寸
3.1压板的型式和尺寸应符合图1和表1的规定。3.2标记示例
序号为4（钢丝绳公称直径d>14mm～17mm）的标准槽压板，标记为：压板GB/T5975-4
序号为4（钢丝绳公称直径d>14mm～~17mm）的深槽压板，标记为：压板GB/T5975-4深
4技术要求
4.1压板的材料应采用不低于GB/T700—1988中规定的Q235-B钢。4.2压板表面应光滑平整、无毛刺、瑕疵、锐边和表面粗糙不平等缺陷。4.3需要时压板表面可进行防护处理，具体处理要求根据供需双方协议确定。1×45°
×45°
GB/T5975—2006
适用钢丝
绳公称直
径d/mm
>11~14
>14～17
>17～20
>20～23
>23～26
>26～29
>29～32
>32～35
>47～52
>52～56
>56～60
检验规则
标准！

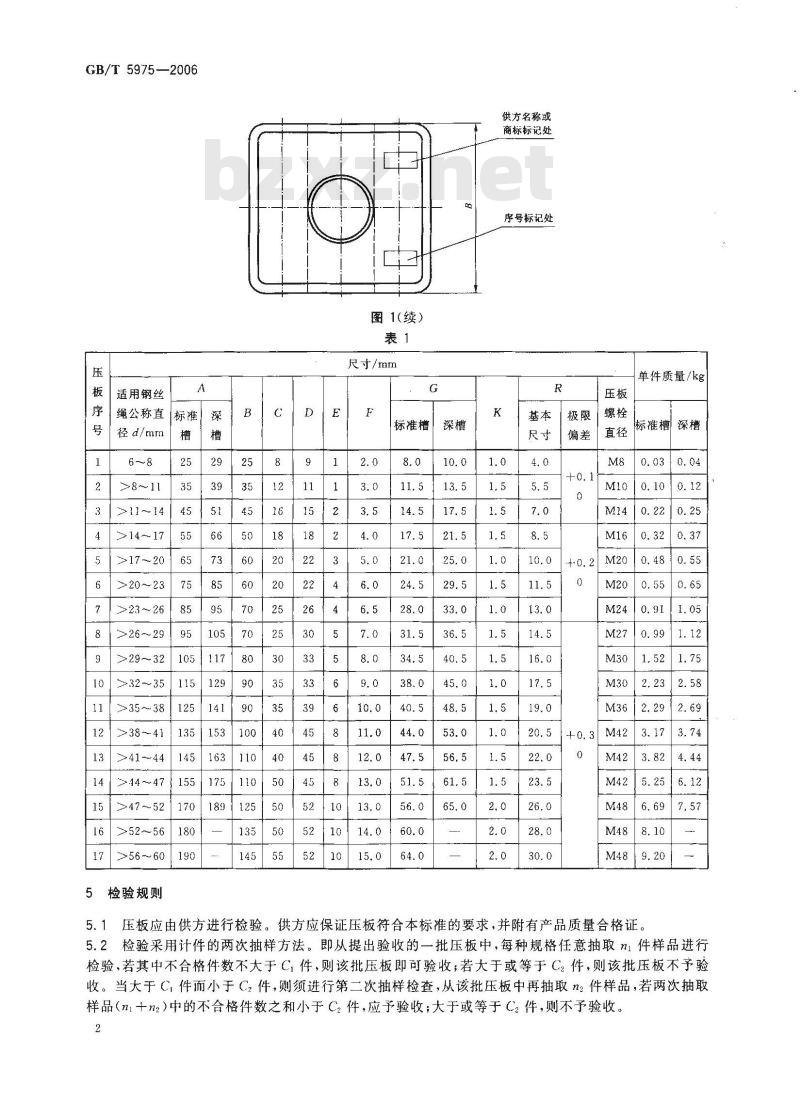

图1（续）
尺寸/mm
标准槽
供方名称或
商标标记处
序号标记处
单件质量/kg
标准槽深槽
压板应由供方进行检验。供方应保证压板符合本标准的要求，并附有产品质量合格证。5.1
5.2检验采用计件的两次抽样方法。即从提出验收的一批压板中，每种规格任意抽取n1件样品进行检验、若其中不合格件数不大于C件，则该批压板即可验收；若大于或等于C2件，则该批压板不予验收。当大于C，件而小于C，件，则须进行第二次抽样检查，从该批压板中再抽取n：件样品，若两次抽取样品（n1十n2）中的不合格件数之和小于C2件，应予验收；大于或等于C2件，则不予验收。2
GB/T 5975—2006

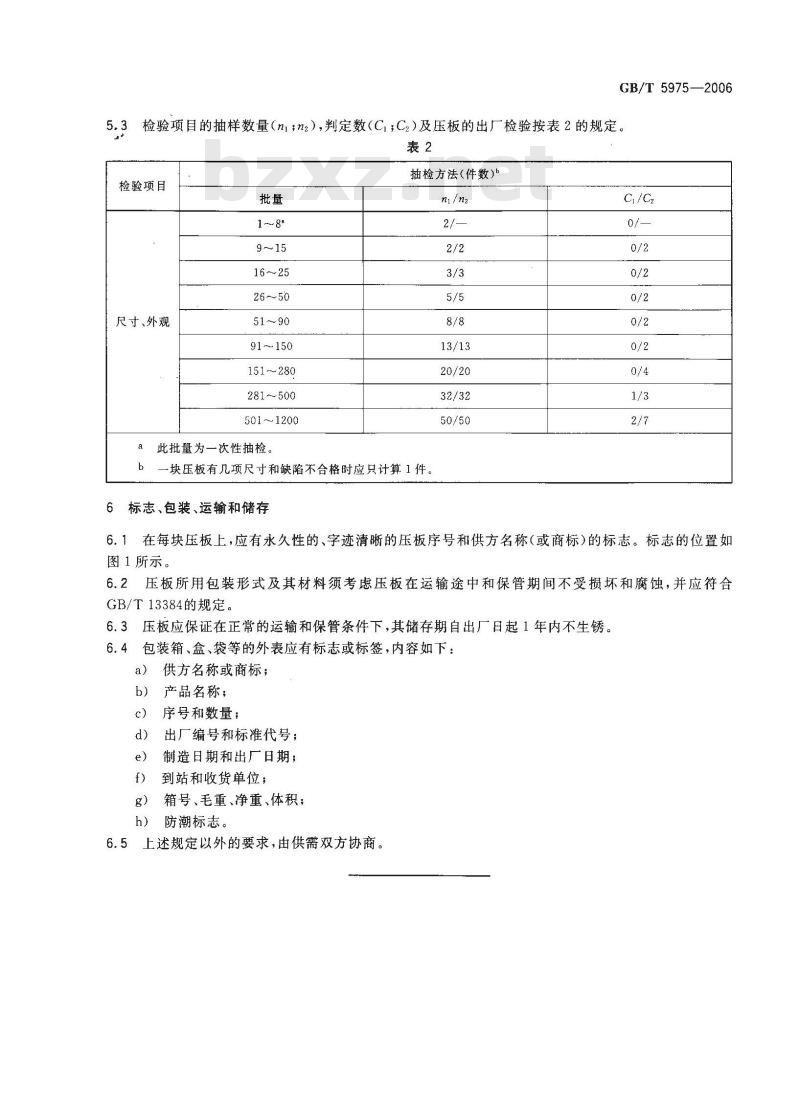

5.3检验项目的抽样数量（ni;n2）,判定数（Ci;C2）及压板的出厂检验按表2的规定。表2
检验项目
尺寸、外观
16～25
91～150
151~280
281~500
501～1200
此批量为一次性抽检。
抽检方法(件数)b
-块压板有几项尺寸和缺陷不合格时应只计算1件标志、包装、运输和储存
6.1在每块压板上，应有永久性的、字迹清晰的压板序号和供方名称（或商标)的标志。标志的位置如图1所示。　
6.2压板所用包装形式及其材料须考虑压板在运输途中和保管期间不受损坏和腐蚀，并应符合GB/T13384的规定。
6.3压板应保证在正常的运输和保管条件下，其储存期自出厂日起1年内不生锈。包装箱、盒、袋等的外表应有标志或标签，内容如下：6.4
供方名称或商标；
产品名称；
序号和数量；免费标准下载网bzxz
出厂编号和标准代号；
制造日期和出厂日期；
到站和收货单位；
箱号、毛重、净重、体积；
防潮标志。
上述规定以外的要求，由供需双方协商。
