【机械行业标准(JB)】 水压机上自由锻件机械加工余量与公差 一般要求

JB/T9179.1-1999

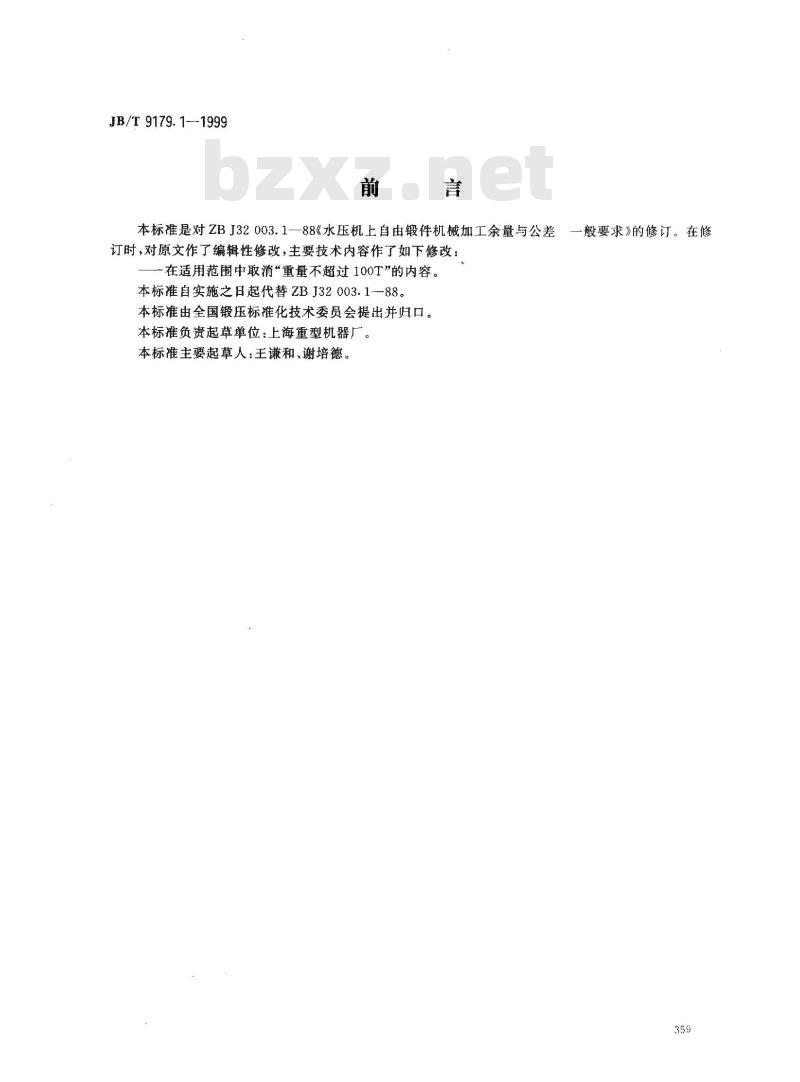

本标准是对ZBJ32003.1—88《水压机上自由锻件机械加工余量与公差订时，对原文作了编辑性修改，主要技术内容作了如下修改：一在适用范围中取消“重量不超过100T”的内容。本标准自实施之日起代替ZBJ32003.1--88。本标准由全国锻压标准化技术委员会提出并归口。本标准负贵起草单位：上海重型机器厂。本标准主要起草人：王谦和、谢培德。一般要求》的修订。在修
１范围

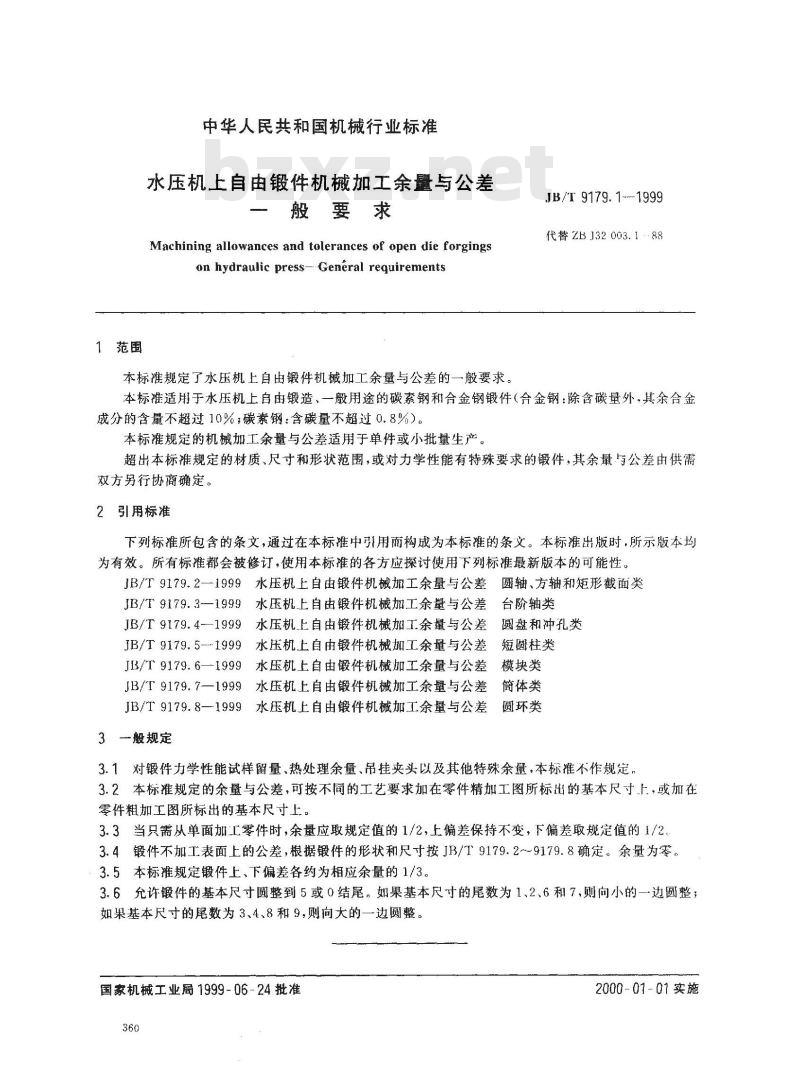

中华人民共和国机械行业标准
水压机上自由锻件机械加工余量与公差一般要求
Machining allowances and tolerances of open die forgingson hydraulic press--General requirements本标推规定了水压机上自由锻件机械加工余量与公差的一般要求。JB/T9179.1-1999
代替ZBJ32003.1·88
本标准适用于水压机上自由锻造、一般用途的碳素钢和合金钢锻件（合金钢：除含碳量外，其余合金成分的含量不超过10%；碳素钢：含碳量不超过0.8%）。本标准规定的机械加工余量与公差适用于单件或小批量生产。超出本标准规定的材质、尺寸和形状范围，或对力学性能有特殊要求的锻件，其余量与公差由供需双方另行协商确定。
2 引用标准
下列标准所包含的条文，通过在本标推中引用面构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T9179.2—1999水压机上自由锻件机械加工余量与公差圆轴、方轴和矩形截面类JB/T9179.3-—1999水压机上自由锻件机械加工余量与公差台阶轴类JB/T9179.4-1999水压机上自由锻件机械加工余量与公差圆盘和冲孔类JB/T9179.5-1999水压机上自由锻件机械加工余量与公差短圆柱类JIB3/T9179.6—1999水压机上自由锻件机械加工余量与公差模块类JB/T9179.7—1999水压机上自由锻件机械加工余量与公差筒体类
JB/T9179.8--1999水压机上自由锻件机械加工余量与公差圆环类3一般规定
3.1对锻件力学性能试样留量、热处理余量、吊挂夹头以及其他特殊余量，本标不作规定。3.2本标准规定的余量与公差，可按不同的工艺要求加在零件精加工图所标出的基本尺寸上，或加在零件粗加工图所标出的基本尺寸上。3.3当只需从单面加工零件时，余量应取规定值的1/2，上偏差保持不变，下偏差取规定值的1/2.3.4锻件不加二I表面上的公差，根据锻件的形状和尺寸按JB/T9179.2～~9179.8确定。余量为零。3.5本标准规定锻件上、下偏差各约为相应余量的1/3。3.6允许锻件的基本尺寸圆整到5或0结尾。如果基本尺寸的尾数为1、2、6和7，则向小的一边圆整；如果基本尺寸的尾数为3、4、8和9，则向大的一边圆整。国家机械工业局1999-06-24批准360Www.bzxZ.net
2000-07-01实施
