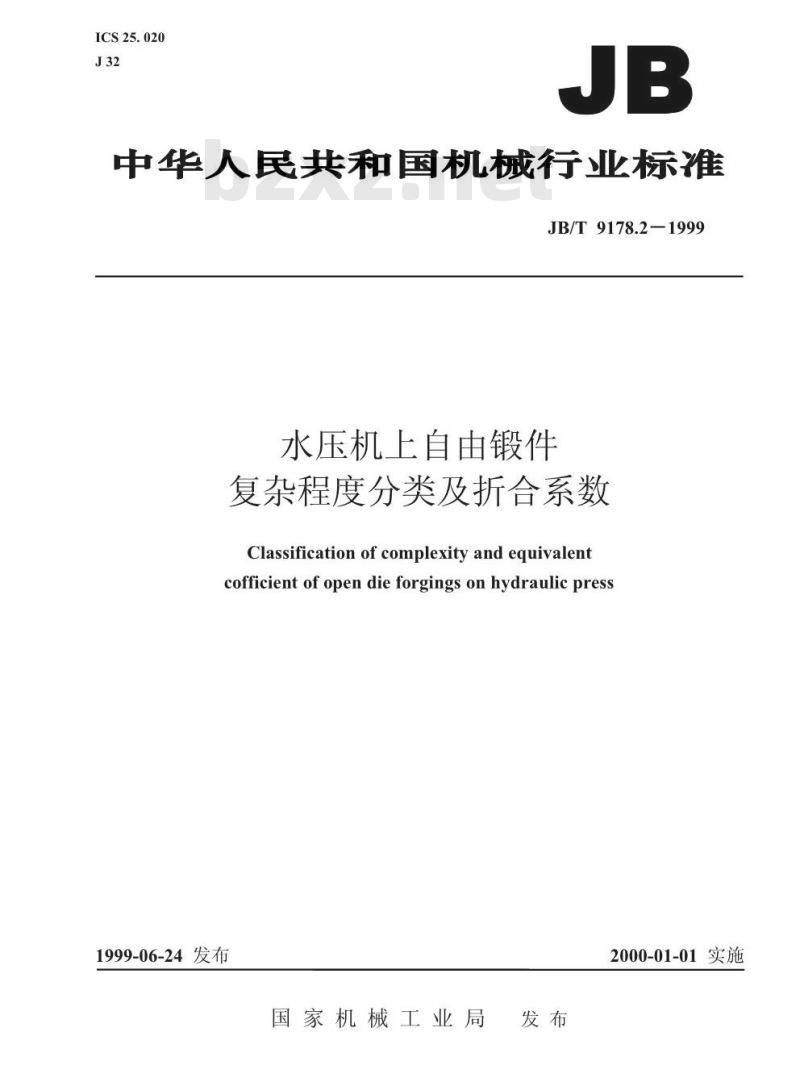

ICS25.020
中华人民共和国机械行业标
JB/T9178.2—1999
水压机上自由锻件
复杂程度分类及折合系数
Classification of complexity and equivalentcofficient of open die forgings on hydraulic press1999-06-24发布
国家机械工业局
2000-01-01实施
JB/T9178.2-1999
本标准是对ZBJ32002一88《水压机上自由锻件复杂程度分类及折合系数》的修订。本标准与ZBJ32002-88相比，主要技术内容改变如下：1）调整原复杂程度分类及折合系数2）调整材料钢种和示例。
3）增加光轴类超长修正系数、反复镦拔修正系数、内部质量修正系数。本标准自实施之日起代替ZBJ32002—88。本标准由全国锻压标准化技术委员会提出并归口。本标准起草单位：上海电气（集团）总公司、上海正升锻造有限公司。本标准主要起草人：董珠生、潘柏茂。1范围

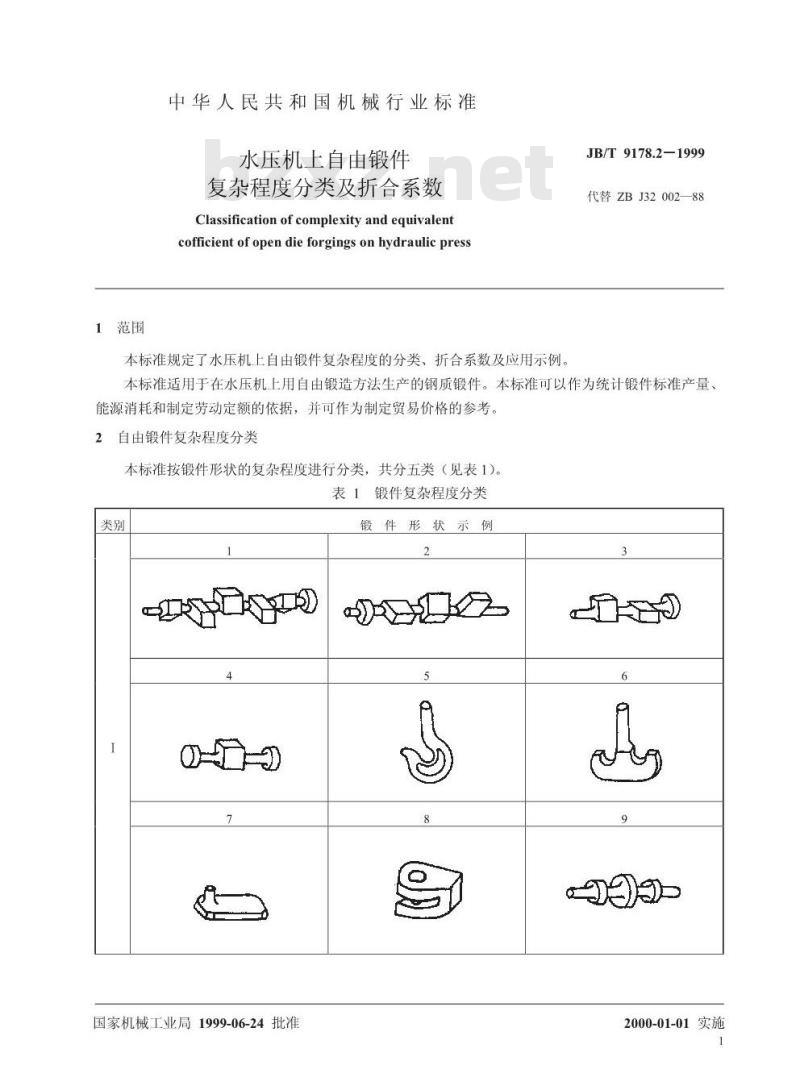

中华人民共和国机械行业标准
水压机上自由锻件
复杂程度分类及折合系数
Classificationofcomplexityandequivalentcofficient of open dieforgings on hydraulic press本标准规定了水压机上自由锻件复杂程度的分类、折合系数及应用示例。JB/T9178.2—1999
代替ZBJ32002—88
本标准适用于在水压机上用自由锻造方法生产的钢质锻件。本标准可以作为统计锻件标准产量、能源消耗和制定劳动定额的依据，并可作为制定贸易价格的参考。2自由锻件复杂程度分类
本标准按锻件形状的复杂程度进行分类，共分五类（见表1）。表1锻件复杂程度分类
国家机械工业局1999-06-24批准锻件形状示例
2000-01-01实施

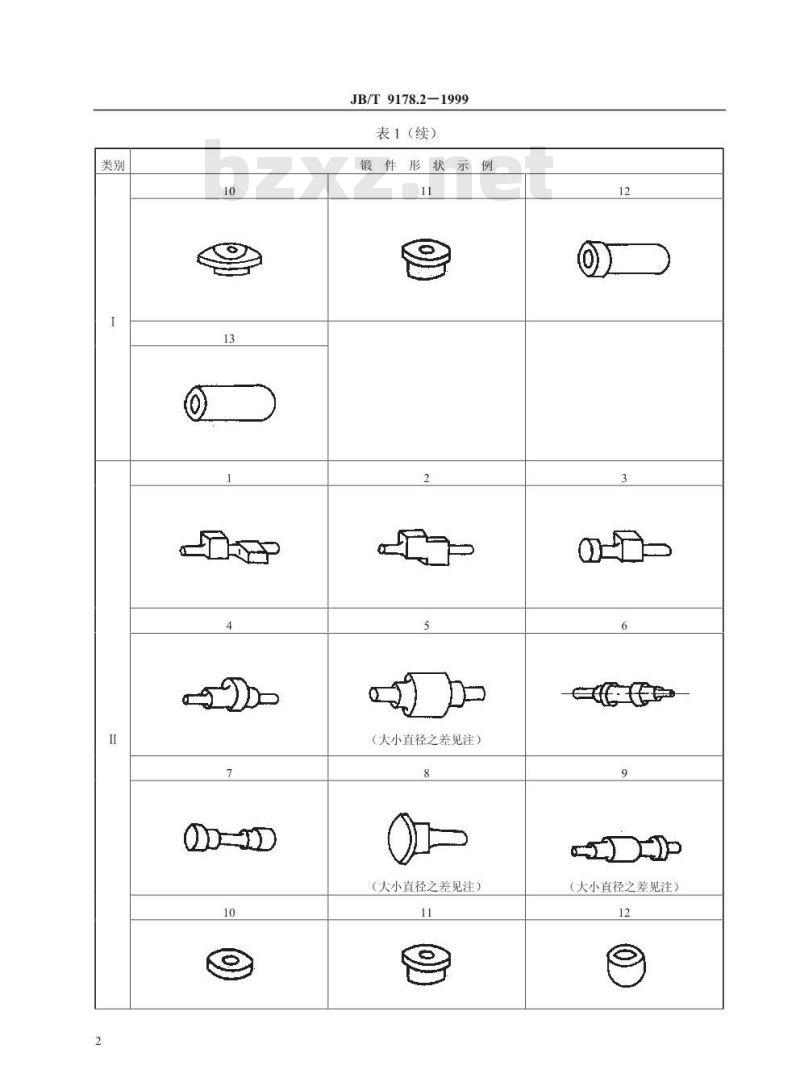

JB/T9178.21999
表1（续）
锻件形状示例
（大小直径之差见注）
（大小直径之差见注）
（大小直径之差见注）

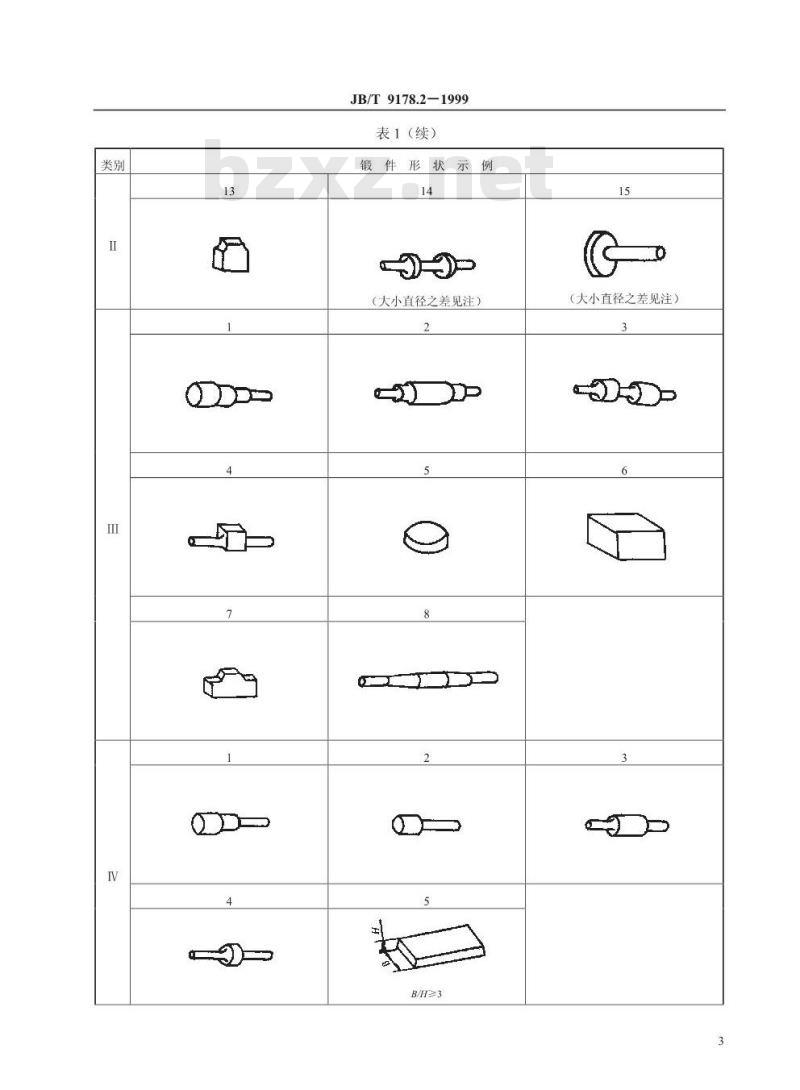

JB/T9178.2-1999
表1（续）
锻件形状示例
（大小直径之差见注）
B/H≥3
（大小直径之差见注）
JB/T9178.2-1999
表1（完）
锻件形状示例
注：以大直径为基准，其中有一台阶大小直径之差≥20%3折合系数
3.1本标准以IV类锻件为基准（名义折合系数Z=1）规定每类锻件名义折合系数（见表2）。表2名义折合系数Zm
锻件类别
名义折合系数Z
根据光轴类（表1中V类第1、2种）锻件的超长，按表3修正。表3光轴类超长修正系数X免费标准下载网bzxz
长径比L/D
修正系数X
根据锻件制坏需重新加热反复镦拔，按表4修正。表4反复镦拔修正系数Xa
附加镦拨次数
修正系数X
一次镦拨
根据锻件内部质量，
需做试验项目，按表5修正。
表5内部质量修正系数Xv
项目名称
修正系数Xy
1 Xy=1+≥Xvip
力学性能
不做硫印
包括硫印
非金属夹杂
2特殊锻件（如转子、叶轮、护环等）内部质量修正系数酌情而定。4
每增加15
二次镦拨
超声波探伤
晶粒度
磁力探伤
3.5根据锻件的材料，按表6修正。JB/T9178.2-1999
表6锻件材料修正系数X
普通碳素钢
优质碳素钢
合金结构钢
20，25，35
45,5516Mn
50Mn，20Cr
35CrMo
12CrMo
20MnMo
50CrMo
碳素工具钢
弹簧钢
（合金结构钢）
45CrNi
60CrMn
12CrNi3A
60Si2Mn
30Cr2MoV
34CrNi3MoV
26Cr2Ni4MoV
34CrNiiMo
锻件的折合系数可按式（1）计算：3.6
式中：Z
锻件的折合系数；
名义折合系数（见表2）；
轴类超长修正系数（见表3）；
Xa反复镦拔修正系数（见表4)：X内部质量修正系数（见表5)；
4举例
锻件材料修正系数（见表6）。
滚珠轴承钢
合金工具钢
（碳素工具钢）
T9~T13
5CrNiMo
5CrMnMo
5CrW2Si
40MnCrSi2
Z-ZmXXaX,X
不锈钢
耐热钢
（合金工具钢）
1Cr13~4Cr13
3Cr2W8V
1Cr12WMoV
2Cr12NiWMoV
Cr17Ni2
1Cr18Ni9Ti
9Cr2Mo
高速钢
（不锈钢、耐热
钢、合金工具钢）
W18Cr4V
W9Cr4V2
Cr12MoV
Cr15Ni36W3Ti
50Mn18Cr4WN
40Mn18Cr3
50Mn18Cr4N
....(1)
例：主轴锻件，材料26Cr2Ni4MoV，锻件重量47.4t。技术要求锻件检测项目有ob、：α、S、ak、亚、HB、低倍（包括硫印）、晶粒度和超声波探伤，锻造比要求大于3。根据锻件形状，可在表1中找到II类第2种，从表2查得Z=1.30。根据锻造比和锻造工艺要求，需要进行重新加热的一次镦拔，从表4查得X-1.3。根据内部质量检测项目的要求，从表5查得Xy-1+（0.02+0.02+0.01+0.07+0.012+0.15）=1.282。根据锻件材料牌号，从表6查得X=1.15。计算锻件折合系数：
Z-ZmX.X,X-1.3X1.3X1.282×1.3-2.81即该锻件折合成IV类锻件的标准产量应为其实际重量的2.81倍。5
