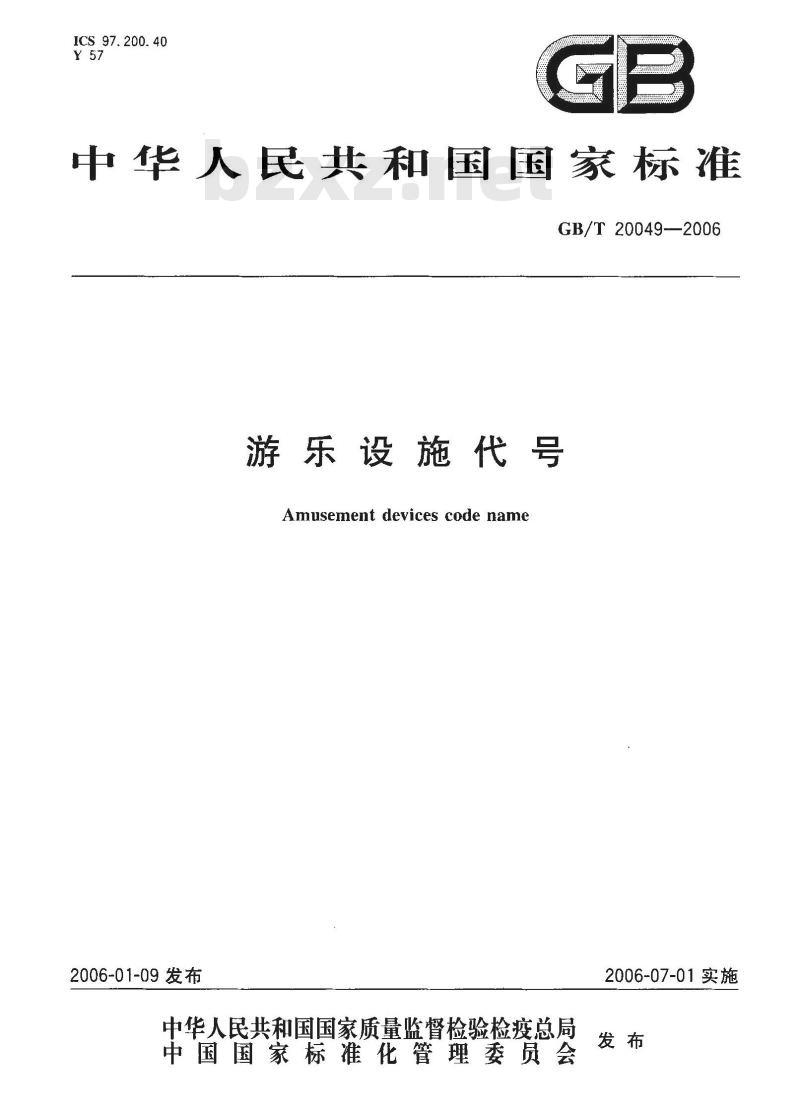

【国家标准(GB)】 游乐设施代号

ICS 97.200. 40
中华人民共和国国家标准
GB/T20049-—2006
游乐设施代号
Amusement devices code name
2006-01-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-07-01实施

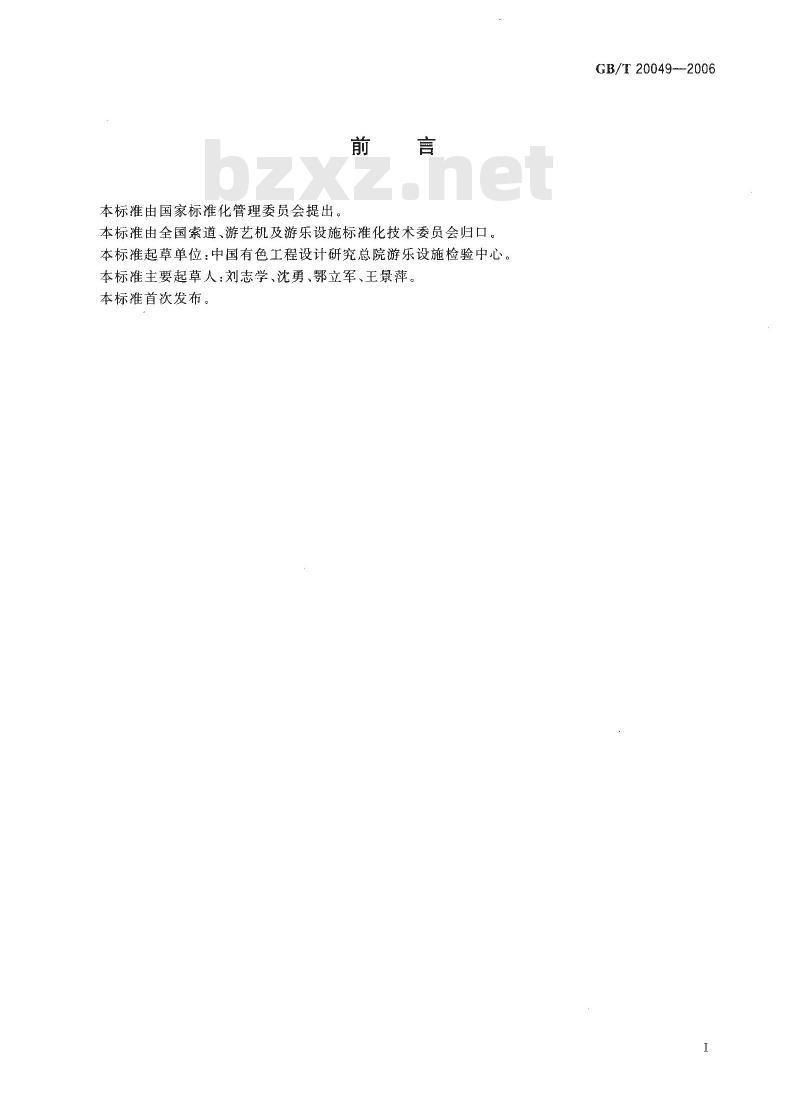

本标准由国家标准化管理委员会提出。前言
本标准由全国索道、游艺机及游乐设施标准化技术委员会归口。本标准起草单位：中国有色工程设计研究总院游乐设施检验中心。本标准主要起草人：刘志学、沈勇、鄂立军、王景萍。本标准首次发布。
GB/T20049--2006

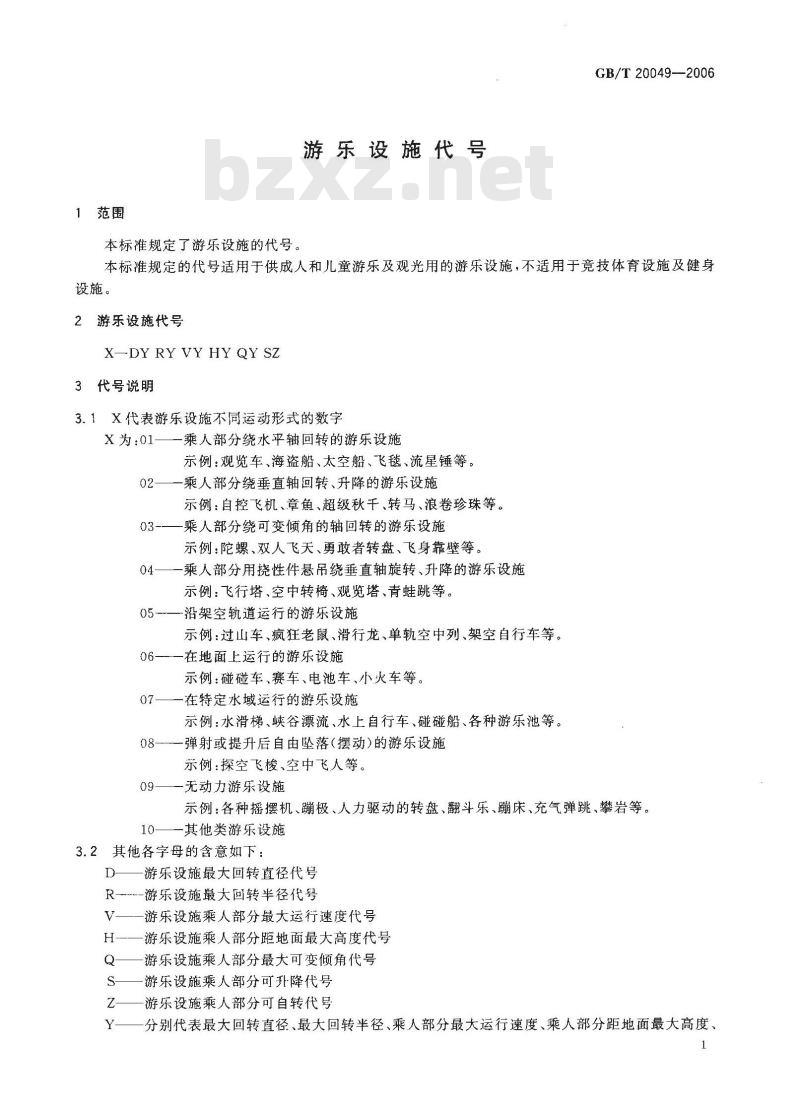

1范围
本标准规定了游乐设施的代号。游乐设施代号
GB/T20049--2006
本标准规定的代号适用于供成人和儿童游乐及观光用的游乐设施，不适用于竞技体育设施及健身设施。
2游乐设施代号
X-DY RY VY HY QY SZ
3代号说明
3.1X代表游乐设施不同运动形式的数字X为：01—一乘人部分绕水平轴回转的游乐设施示例：观览车、海盗船、太空船、飞毯、流星锤等。02—一一乘人部分绕垂直轴回转、升降的游乐设施示例：自控飞机、章鱼、超级秋千、转马、浪卷珍珠等。03-—乘人部分绕可变倾角的轴回转的游乐设施示例：陀螺、双人飞天、勇敢者转盘、飞身靠壁等。一一乘人部分用挠性件悬吊绕垂直轴旋转、升降的游乐设施04
示例：飞行塔、空中转椅、观览塔、青蛙跳等。05-
滘架空轨道运行的游乐设施
示例：过山车、疯狂老鼠、滑行龙、单轨空中列、架空自行车等。在地面上运行的游乐设施
示例：碰碰车、赛车、电池车、小火车等。—一在特定水域运行的游乐设施07
示例：水滑梯、峡谷漂流、水上自行车、碰碰船、各种游乐池等。08-
弹射或提升后自由坠落(摆动)的游乐设施示例：探空飞梭、空中飞人等。无动力游乐设施
示例：各种摇摆机、蹦极、人力驱动的转盘、翻斗乐、蹦床、充气弹跳、攀岩等。10——其他类游乐设施
3.2其他各字母的含意如下：
D——游乐设施最大回转直径代号R---游乐设施最大回转半径代号V-
游乐设施乘人部分最大运行速度代号游乐设施乘人部分距地面最大高度代号H
-游乐设施乘人部分最大可变倾角代号游乐设施乘人部分可升降代号
游乐设施乘人部分可自转代号
分别代表最大回转直径、最大回转半径、乘人部分最大运行速度、乘人部分距地面最大高度Y
GB/T 20049--2006
乘人部分最大可变倾角的数值。[直径、半径、高度单位为m，圆周、升降速度单位为m/min,在轨道、水上及地面上运行的速度单位为km/h，倾角单位为（）。

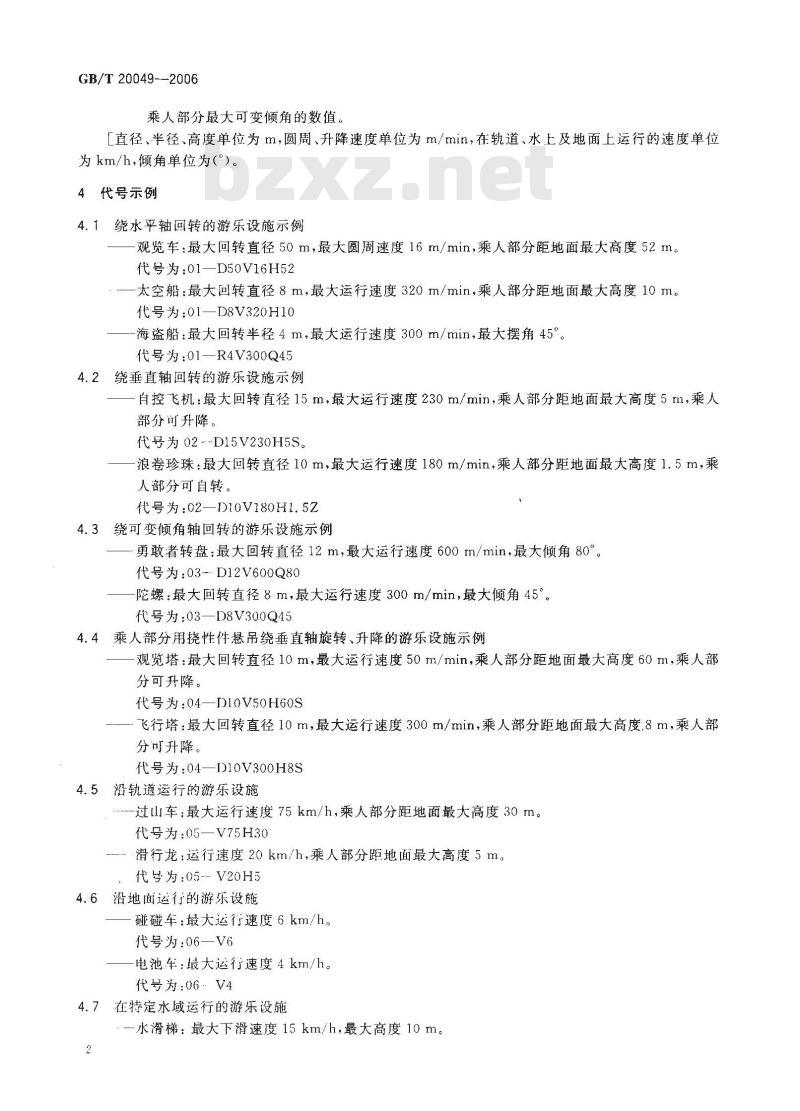

4代号示例
4.1绕水平轴回转的游乐设施示例观览车：最大回转直径50m，最大圆周速度16m/min，乘人部分距地面最大高度52m。代号为：01—D50V16H52
太空船：最大回转直径8m，最大运行速度320m/min，乘人部分距地面最大高度10m。代号为：01—D8V320H10
一-海盗船：最大回转半径4m，最大运行速度300m/min，最大摆角45°。代号为：01—R4V300Q45
4.2绕垂直轴回转的游乐设施示例自控飞机：最大回转直径15m，最大运行速度230m/min，乘人部分距地面最大高度5m，乘人部分可升降。
代号为02--D15V230H5S。
浪卷珍珠：最大回转直径10m，最大运行速度180m/min，乘人部分距地面最大高度1.5m，乘人部分可自转。
代号为：02—D10V180H1.5Z
4.3绕可变倾角轴回转的游乐设施示例勇敢者转盘：最大回转直径12m，最大运行速度600m/min，最大倾角80°。代号为：03-D12V600Q80
陀螺：最大回转直径8m，最大运行速度300m/min，最大倾角45。代号为：03—D8V300Q45
4.4乘人部分用挠性件悬吊绕垂直轴旋转、升降的游乐设施示例观览塔：最大回转直径10m，最大运行速度50m/min，乘人部分距地面最大高度60m，乘人部分可升降。
代号为：04—D10V50H60S
飞行塔：最大回转直径10m，最大运行速度300m/min，乘人部分距地面最大高度8m，乘人部分升降。
代号为：04—D10V300H8S
4.5沿轨道运行的游乐设施
过l车：最大运行速度75km/h，乘人部分距地面最大高度30m。代号为：05—V75H30
-·滑行龙：运行速度20km/h，乘人部分距地面最大高度5m。代号为：05---V20H5
4.6沿地面运行的游乐设施
碰碰车：最大运行速度6km/h。wwW.bzxz.Net
代号为：06—V6
电池车：最大运行速度4km/h。
代号为：06V4
4.7在特定水域运行的游乐设施

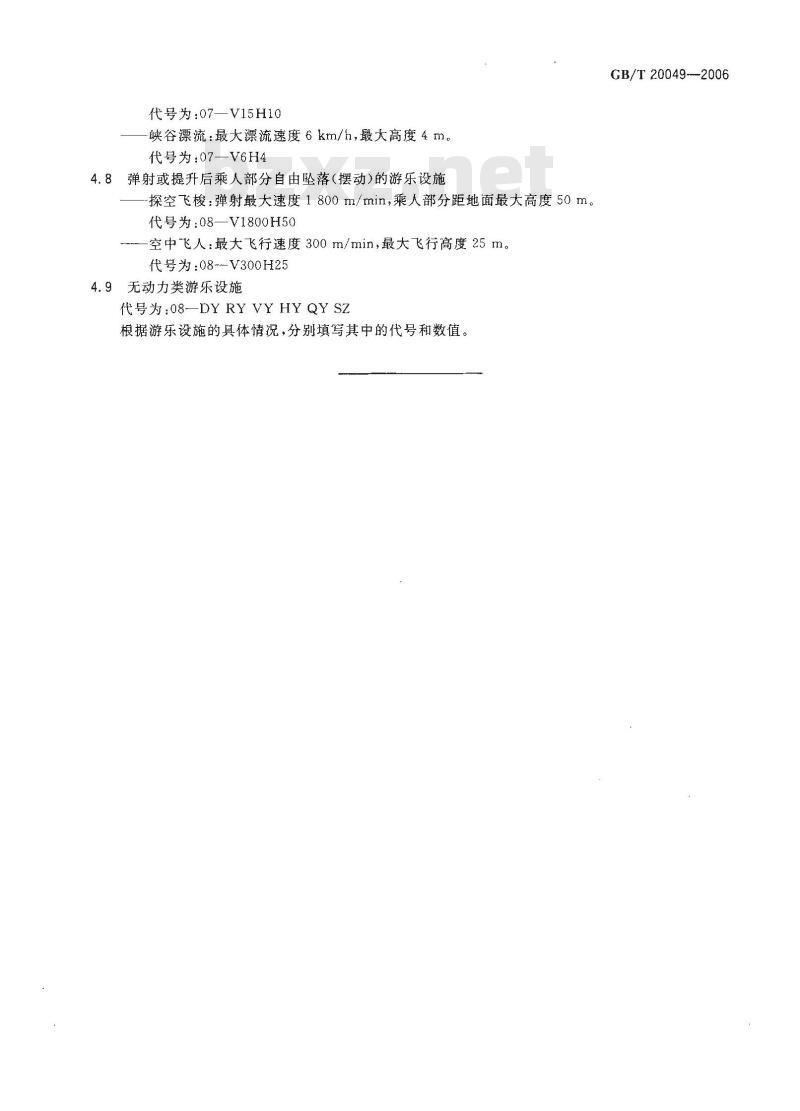

水滑梯：最大下滑速度15km/h，最大高度10m2
代号为：07—V15H10
峡谷漂流：最大漂流速度6km/h，最大高度4m。代号为：07—V6H4
4.8弹射或提升后乘人部分自由坠落（摆动)的游乐设施探空飞梭：弹射最大速度1800m/min，乘人部分距地面最大高度50m。代号为：08—V1800H50
空中飞人：最大飞行速度300m/min，最大飞行高度25m。代号为：08V300H25
无动力类游乐设施
代号为：08-DYRYVYHYQYSZ
根据游乐设施的具体情况，分别填写其中的代号和数值。GB/T 20049--2006
